二維（2D）材料長期以來一直被認為是開發分離膜的理想平臺。然而，在2D材料上大面積生成均勻的亞納米孔徑非常困難。

近日，阿卜杜拉國王科技大學Ingo Pinnau教授，Vincent Tung教授和上海大學石國升研究員，香港大學李連忠教授和華南理工大學韓宇教授等人發現單層二硫化鉬（MoS₂）中兩個反平行晶粒邊界處形成的規則八元環（8-MR）孔可以作為分子篩，實現高效的水-離子分離。通過調控晶粒尺寸，可以調節晶界密度，進而控制8-MR孔的數量。經過優化的MoS₂膜在正滲透測試中表現出卓越的性能，展現出超高水/氯化鈉選擇性和優異的水通量，優于現有的先進膜材料。通過晶界工程在原子級薄膜上制造精確的孔結構，為生產適用于各種應用的膜材料提供了一條有前景的途徑。

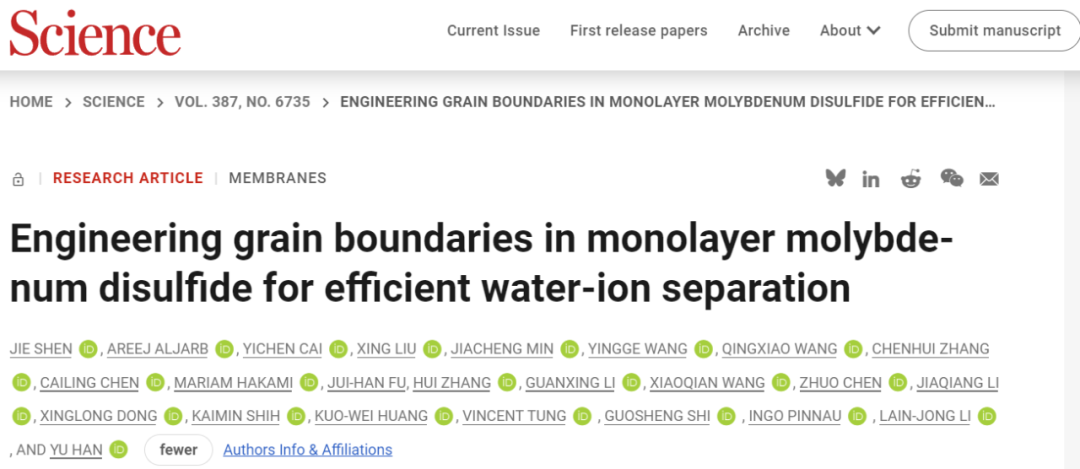

相關文章以“Engineering grain boundaries in monolayer molybdenum disulfide for efficient water-ion separation”為題發表在Science上！

選擇性分子通過納米多孔膜是許多分離和純化過程的基礎。2D材料（如石墨烯）因其極薄的特性，理論上是高性能分離膜的理想選擇，能夠在納米孔存在的情況下最大化分子傳輸效率。然而，實際應用中在2D材料上生成具有精確分子尺寸的納米孔，尤其是大面積上的孔非常困難。目前的方法（如離子/電子束輻照、化學或等離子體刻蝕）對孔徑大小和密度的控制有限，導致膜的孔徑分布不均勻，滲透性低或選擇性差。相比之下，在二維材料合成過程中直接生成納米孔更具潛力。例如，通過化學氣相沉積（CVD）合成二維材料時，晶粒通過晶界相互連接形成多晶薄膜。晶界處的結構不均勻性通常會降低材料性能，但其局部結構（如石墨烯晶界處的八元環）卻為離子傳輸提供了機會。然而，這些孔是隨機產生的，限制了孔密度和膜的滲透性。因此，為了優化晶界上的孔結構，需要在二維材料生長過程中精確控制晶粒的取向和尺寸。

單層MoS₂中的晶界工程

單層MoS₂的晶界工程為高性能分離膜提供了新思路，單晶且無缺陷的單層MoS₂由六元環（6-MR）組成，對任何原子或分子都不具有滲透性。然而，環尺寸超過6-MR的結構缺陷可以為選擇性分子傳輸提供通道。為了實現高選擇性，這些結構缺陷需要具有合適的通道直徑，以滿足特定應用的需求。研究者通過基于密度泛函理論（DFT）優化的結構模型進行分子動力學（MD）模擬，發現八元環（8-MR）具有理想的孔徑（約4.2 × 2.4 ?），能夠?qū)崿F(xiàn)快速水傳輸，同時完全排斥水合的Na?和Cl?離子。此外，MD模擬還揭示了水分子在MoS?的8-MR中以單列形式傳輸，其平均氫鍵數量顯著低于體相水，類似于水通過蛋白質水通道的傳輸。

八元環（8-MR）是多晶單層MoS₂中典型的缺陷結構，通常出現在具有60°取向關系的兩個晶粒邊界處。DFT計算表明，8-MR與4-MR的組合（8-4結構）是最穩定的構型，具有最低的形成能，且與硫濃度無關。相比之下，涉及12-MR的結構形成能較高，表明其在能量上不如8-MR有利。因此，僅由具有固定取向關系（0°或60°）的晶粒組成的多晶單層MoS?薄膜預計將擁有豐富的8-MR，適用于水–離子分離。

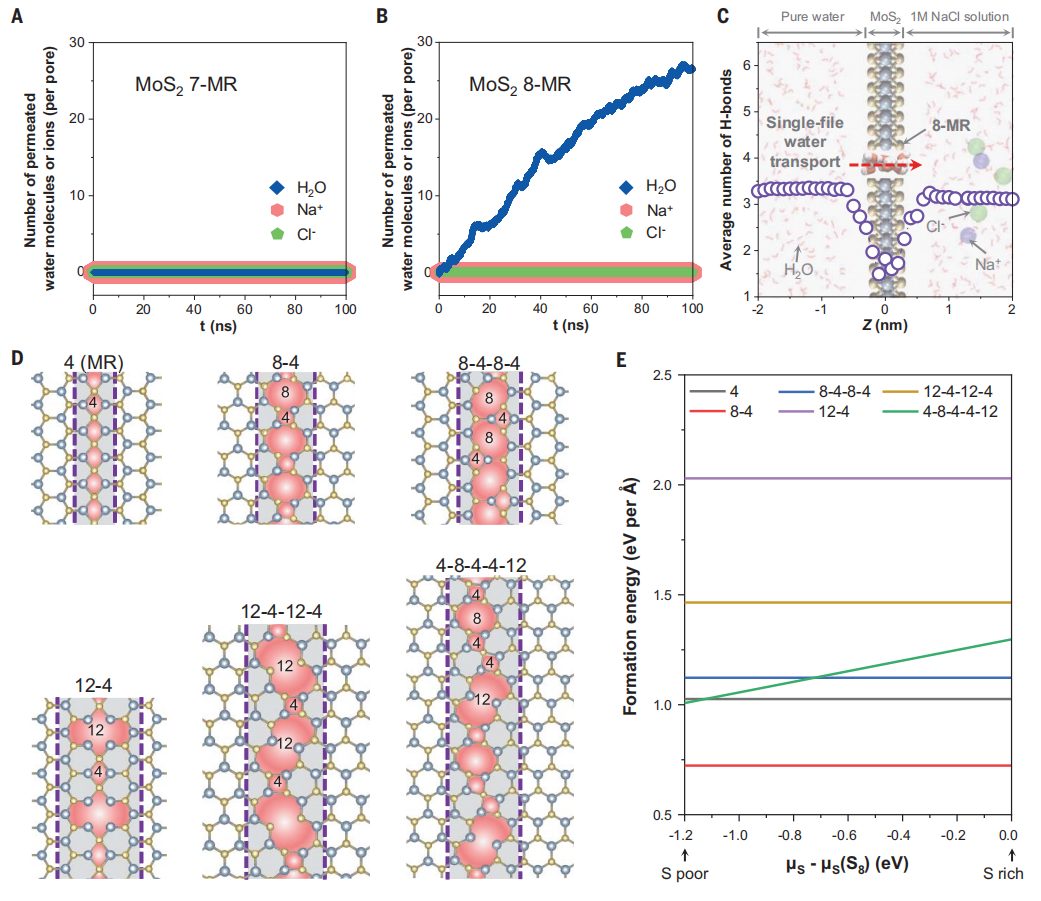

圖1：MoS₂晶界處的缺陷結構。

研究團隊在藍寶石（α-Al₂O₃?(0001)）基底上成功制備了單層MoS₂薄膜，通過在生長前對MoS₂種子進行對齊，實現了晶粒取向的精確控制。為了對比，還制備了晶粒取向隨機的薄膜。實驗結果顯示，受控取向的薄膜（C-MoS₂）在生長過程中形成了豐富的八元環（8-MR）結構，而隨機取向的薄膜（R-MoS₂）主要包含七元環（7-MR）。ADF-STEM成像表明，C-MoS₂中8-MR占晶界孔的97%，而大孔（>1納米）極少。研究發現，MoS₂晶粒在800°C下的生長時間對8-MR的均勻形成至關重要，時間不足會導致鏡像孿晶邊界處出現不規則大孔，歸因于鉬供應不足。最終，C-MoS₂薄膜展現出優異的均勻性和大面積覆蓋能力（直徑5.08厘米），為高性能分離膜的應用提供了基礎。

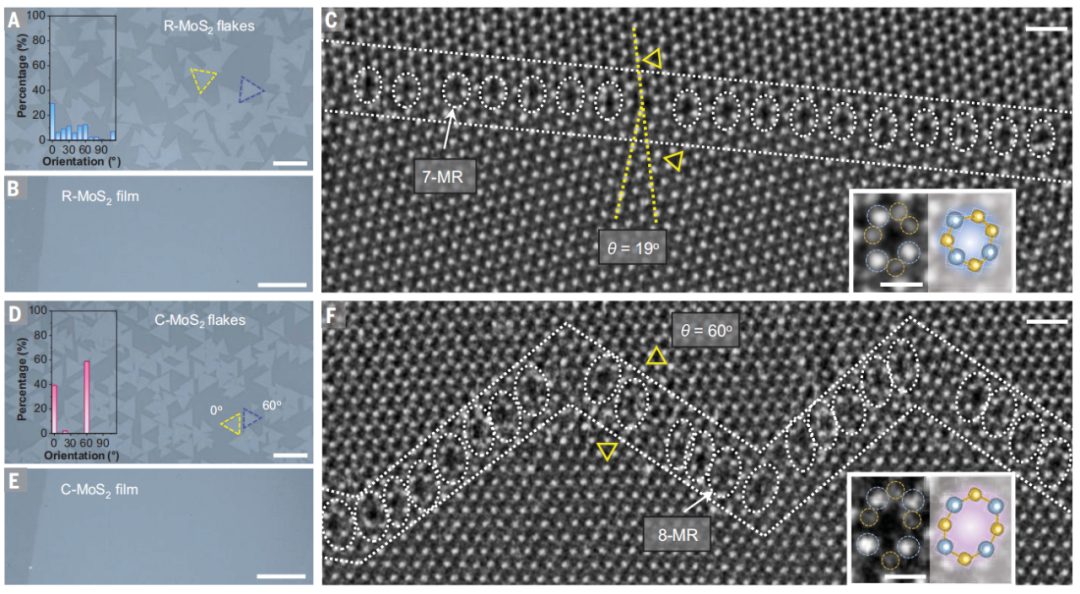

圖2：R-MoS₂和C-MoS₂的微觀表征。

MoS₂膜用于水離子分離

作者通過聚二甲基硅氧烷輔助技術將CVD生長的單層MoS₂薄膜從藍寶石轉移到多孔聚碳酸酯（PC）基底上，制備了用于水離子分離的高性能膜。實驗表明，C-MoS₂膜在正滲透測試中展現出極高的水通量和水/離子選擇性，其性能優于隨機取向的R-MoS₂膜和其他高性能膜。C-MoS₂膜的水滲透率和水/離子選擇性隨著晶粒尺寸的減小而增加，歸因于8-MR孔數量的增加。與傳統水淡化膜不同，C-MoS₂膜的水滲透率和選擇性呈正相關，表明其基于分子篩分機制。此外，C-MoS₂-0.26單層膜在30天連續測試中表現出穩定的離子排斥率和水滲透性，即使在高鹽濃度的合成海水中也展現出優異的性能。其機械強度和化學穩定性通過AFM壓痕測試和ADF-STEM成像得到驗證，證明了其在實際應用中的潛力。

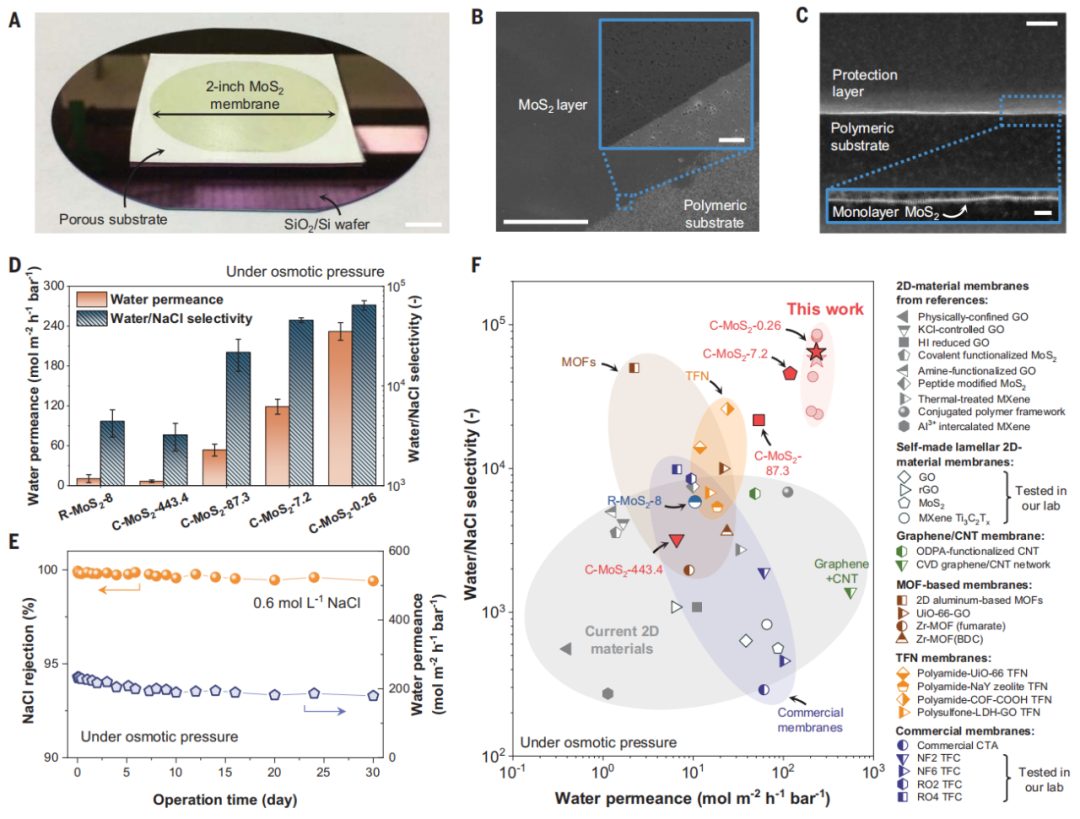

圖3：C-MoS₂膜的水離子分離。

分離機制的探索

C-MoS₂膜的優異水–離子分離能力主要?dú)w因于八元環（8-MR）的尺寸排阻效應，水合離子進入亞納米孔時面臨更高的能量障礙。通過計算不同溫度下水通量的阿倫尼烏斯活化能（EA），發現EA幾乎不受pH值影響，表明分離機制與質子濃度無關。此外，不同陰離子對水-Na分離性能無顯著影響，進一步證實分離機制與溶液化學無關。

在壓力驅動條件下，C-MoS₂-0.26膜在AAO基底上表現出基于離子直徑的排斥順序：R(AlCl₃) > R(MgSO₄) > R(Na?SO₄) > R(NaCl) > R(KCl)，并展現出44.3 L/m²·h·bar的水通量和99.7%的MgSO₄排斥率，優于商業納濾膜。此外，C-MoS₂膜還能有效排除硼（以B(OH)₃形式存在），在pH 7時硼排斥率達到90.5%，且在pH 6至10范圍內保持穩定。這些結果表明，C-MoS₂膜的卓越水/離子選擇性主要源于8-MR孔的分子篩分效應，而非表面電荷，且無論驅動力是滲透壓還是水壓，均表現出優異性能。

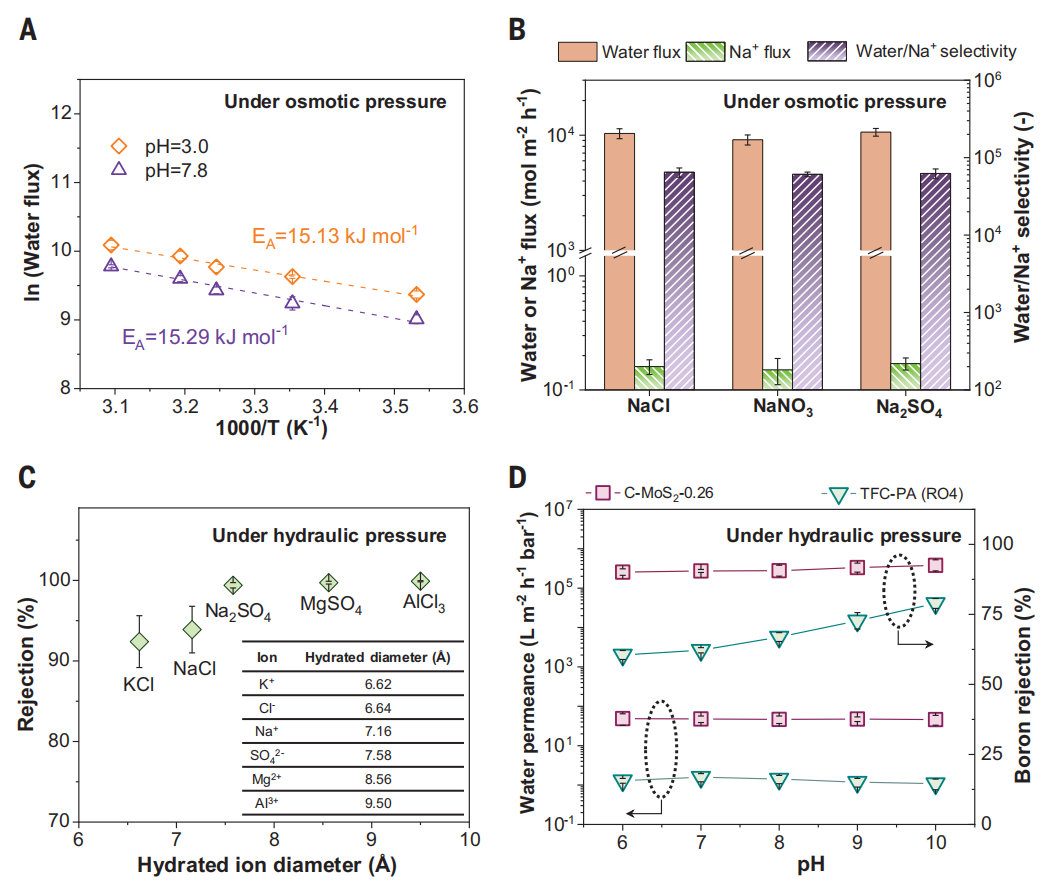

圖4：用C-MoS₂-0.26膜分離水離子的機理。

綜上所述，本研究證明通過使用具有特殊設計結構缺陷的單層MoS₂膜可以實現水–離子分離。精確控制MoS₂晶粒的取向和尺寸對于成功制備高性能分離膜至關重要，當所有MoS₂晶粒具有固定的取向關系（0°或60°）時，理想的八元環（8-MR）缺陷在晶界處占主導地位，從而形成了具有高水/離子選擇性的膜。此外，晶粒尺寸決定了晶界的數量，進而決定了8-MR孔的密度。本研究中報道的合成方法為調控二維材料的局部結構以調節其性能提供了一種戰略性方法，與其他類似目標的方法相比，這種方法獨特地實現了高密度晶界、精確控制孔結構以及大面積連續薄膜生長的同步達成。

Jie Shen?, Areej Aljarb?, Yichen Cai?, Xing Liu?, Jiacheng Min?, Yingge Wang, Qingxiao Wang, Chenhui Zhang, Cailing Chen, Mariam Hakami, Jui-Han Fu, Hui Zhang, Guanxing Li, Xiaoqian Wang, Zhuo Chen, Jiaqiang Li, Xinglong Dong, Kaimin Shih, Kuo-Wei Huang, Vincent Tung*, Guosheng Shi*, Ingo Pinnau*, Lain-Jong Li*, Yu Han*,?Engineering grain boundaries in monolayer molybdenum disulfide for efficient water-ion separation, Science, https://www.science.org/doi/10.1126/science.ado7489
