固態聚合物電解質受到聚合物主導的Li+溶劑化結構的影響，導致電解質/電極界面不穩定，電池性能下降。
清華大學劉凱副教授等人設計了一類選擇性氟化芳族鋰鹽（SFALS）作為單導電鋰鹽來調節全固態鋰金屬電池的溶劑化結構和界面化學。通過調整陰離子結構，減弱了Li+與聚醚的偶聯，增強了Li+與陰離子的配位。SFALS與聚合物基體之間的氫鍵形成了特殊的“三元”型溶劑化結構，提高了電解質的均勻性和機械強度，促進了超薄且堅固的富Li2O的固態電解質界面相的形成。因此，LiFePO4/Li半電池的穩定循環次數超過1650次（庫侖效率99.8%），全電池的穩定循環次數超過580次（容量保持率97.4%）。這種分子工程策略可以激發功能性鋰鹽的進一步發展，以實現全固態鋰電池的實際應用。

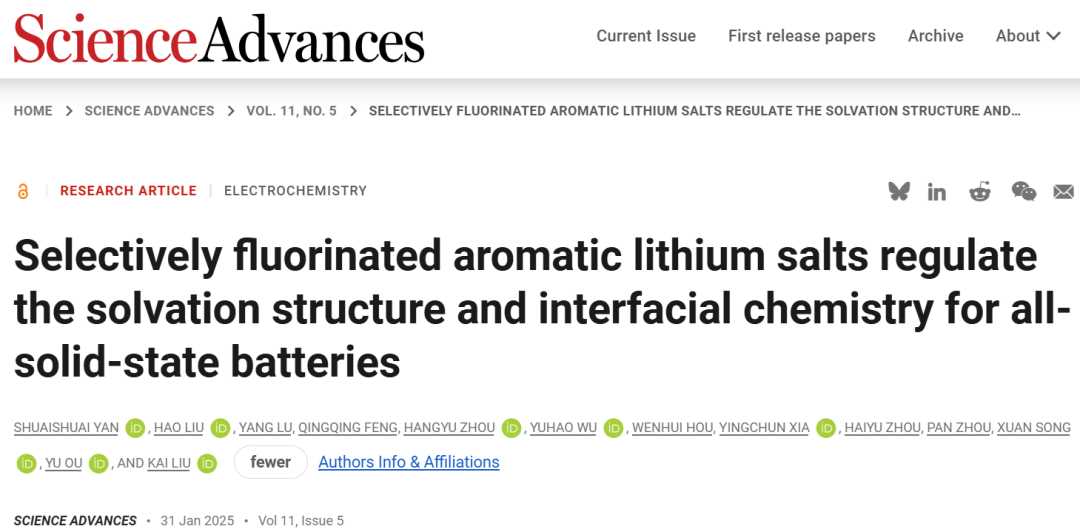

相關工作以《Selectively fluorinated aromatic lithium salts regulate the solvation structure and interfacial chemistry for all-solid-state batteries》為題在《Science Advances》上發表論文。
劉凱，清華大學副教授，特別研究員，博士生導師，國家高層次青年人才。長期從事新能源高分子膜材料（如固態鋰電池電解質膜，堿性離子膜）和電池安全材料研究。2009-2014年博士畢業清華大學化學系高分子化學與物理專業，導師：張希院士。2014-2019年于斯坦福大學材料科學與工程系從事博士后研究工作，合作導師：崔屹教授。2019入職清華大學化學工程系。曾獲《麻省理工科技評論》“35歲以下科技創新35人”(TR35)中國榜單，瑞士Dinitris N. Chorafas青年研究獎（全球每年遴選30人）、清華大學學術新秀等多項獎勵。

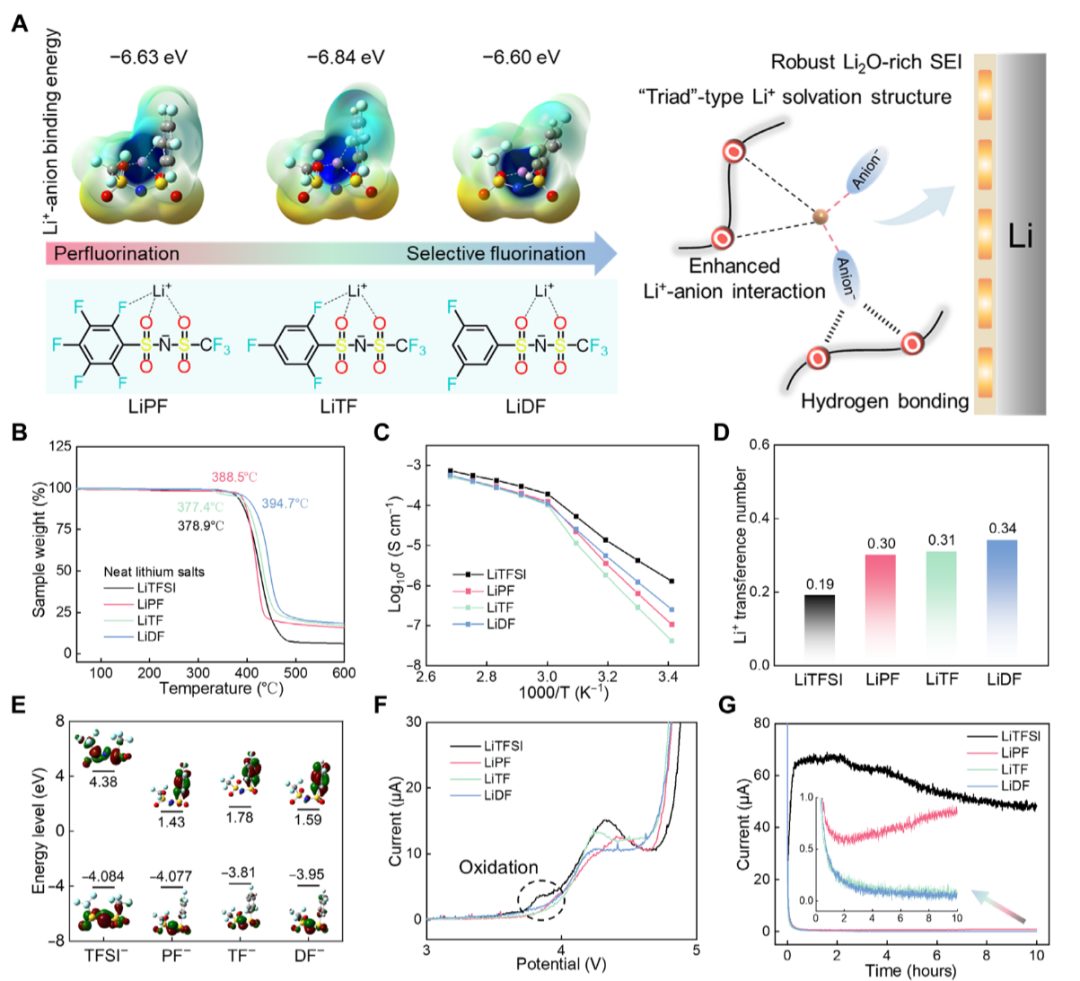

圖1 聚合物電解質(EO/Li=20)的理化和電化學性質
在這項研究中，從商業化的LiTFSI衍生，設計并合成了一類選擇性氟化芳族鋰鹽（SFALS），以制造具有弱Li+溶劑化結構的聚合物電解質，并在ASSLMBs實現穩定的長期循環（圖1A）。通過調整氟化芳陰離子結構，可以同時改善SPE中Li+的輸運特性（Li+電導率、t+和CCD閾值）和SPE/Li界面相容性。SFALS型陰離子可以通過氫鍵與PEO基體相互作用，形成Li+離子前所未有的“三元”溶劑化結構。特殊的三元溶劑化結構不僅提高了電解質的均勻性和機械強度，而且改變了PEO基體在SPE/Li界面上的分解產物。因此，形成了具有豐富Li2O無機物的超薄SEI，有利于Li+在SPE/Li界面的傳輸，具有優異的機械/電化學穩定性。
為了最小化聚合物電解質中離子跳躍的能量勢壘，選擇弱路易斯堿-SO2NSO2-CF3陰離子中心作為SFALS陰離子結構的一部分。通過三氟甲磺酰胺和芳基磺酰氯與不同含氟官能團的化合物反應，制備了SFALS。所得鹽分別命名為LiPF、LiTF和LiDF（圖1A）。用熱重法測試了三種SFALS的熱穩定性。如圖1B所示，測得純鹽LiPF、LiTF和LiDF的分解溫度（Td）分別為388.5、377.4和394.7℃，與商用LiTFSI的分解溫度（378.9℃）相當。與PEO混合形成聚合物電解質后，LiPF-、LiTF-和LiDF-基SPE的Td值分別降至343.0、375.4和353.1℃。相比之下，基于LiTFSI的SPE的Td為384.3℃。這表明在PEO基體中形成固態Li+溶劑化后，單個芳香陰離子變得更熱不穩定。
通過EIS測量了不同鋰鹽和PEO的二元混合物SPEs在不同溫度下的離子電導率（圖1C）。在EO/Li比為20時，當溫度低于60℃時，所有電解質的離子電導率都呈快速下降趨勢。所有后續電化學試驗均在60℃下進行。在60℃時，LiTFSI電解質的電導率最高，為1.94×10-4 S cm-1，而LiPF的電導率為1.25×10-4 S cm-1，LiTF的電導率為1.02×10-4 S cm-1，LiDF SPEs的電導率為1.12×10-4 S cm-1，所有這些都足以滿足固態通過Li/Li對稱電池進一步測量了t+值（圖1D）。LiTFSI電解質的t+值為0.19，表明其輸運Li+離子的效率較低。相比之下，基于SFALS的SPE的t+值在LiPF中分別增加到0.3，在LiTF中增加到0.31，在LiDF中增加到0.34。隨后，闡明了四種鋰鹽的單個正離子和陰離子的真實電導率。其中，LiDF電解質的Li+電導率最高，為3.81×10-5 S cm-1，而其陰離子電導率（7.39×10-5 S cm-1）僅為LiTFSI電解質（1.57×10-4 S cm-1）的一半。t+值的提高說明陰離子的運動受到限制，電池循環過程中的濃差極化現象得到緩解。
對這些SFALS鹽的電化學穩定性進行評價是十分必要的。如上所述，TFSI–陰離子在低電位下不易還原，不易形成理想的SEI。通過DFT計算得到的LUMO能級支持了這一假設（圖1E）。TFSI–陰離子的LUMO值最高，為4.38 eV。用氟化芳族取代-CF3基團使-CF3陰離子的LUMO能級降低到PF–為1.43 eV， TF–為1.78 eV， DF–為1.59 eV，與TFSI–相比，它們在熱力學上更有利于在低電位下被還原。Al/Li電池的LSV曲線顯示，與LiTFSI相比，使用LiPF、LiTF和LiDF的SPE的負極穩定性得到了改善（圖1F）。此外，這些磺酰亞胺鹽對Al集流體的腐蝕性也通過“加速實驗”進行了評估。在室溫下，在Al/Li電池上施加4.3 V的極化電位10小時（圖1G）。對于LiTFSI，泄漏電流高達50 μA，表明其對Al箔的腐蝕嚴重。相比之下，LiPF、LiTF和LiDF電解質的比值均低于1 μA。在LiTF和LiDF中的最終電流甚至低于0.1 μA，表明腐蝕行為得到了有效抑制。

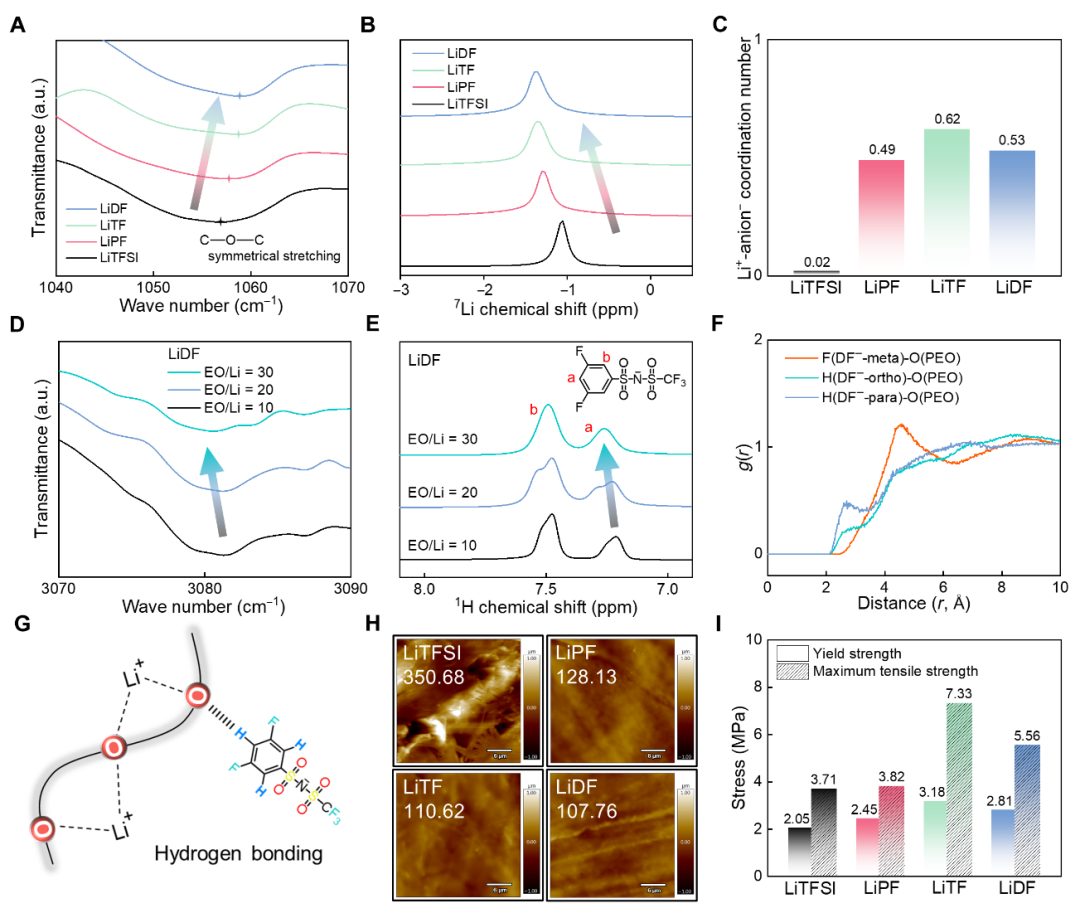

圖2 電解質的溶劑化結構和氫鍵分析
為了了解聚合物基質與鋰鹽之間的相互作用，首先利用FTIR研究了Li+溶劑化結構。在1058和1095 cm-1附近的振動峰屬于C-O-C對稱拉伸模式（圖2A）。與LiTFSI相比，苯環上的氟化程度從LiPF、LiTF到LiDF降低，會發生藍移。這表明TF–和DF–陰離子與聚醚氧競爭Li+配位位點，從而使C-O-C鍵比LiPF更強。采用固態7Li魔角自旋（MAS）核磁共振波譜法探測SPE中的Li+環境（圖2B）。與LiTFSI相比，LiPF、LiTF和LiDF電解質的7Li信號分別上移至-1.30、-1.36和-1.37 ppm，表明溶劑化結構中Li+陽離子和陰離子之間的相互作用增強。進一步進行分子動力學（MD）模擬以深入了解不同SPE的Li+配位環境。與LiTFSI電解質相比，三種SFALS電解質的Li+-PEO配位數相對較低，而Li+-陰離子配位數則高得多，LiTFSI為0.02，LiPF為0.49，LiTF為0.62，LiDF為0.53（圖2C）。Li+溶劑化鞘層中醚單元的減少和陰離子的富集形成了弱Li+溶劑化結構，促進了Li+離子在電解質中的遷移和Li金屬負極附近陰離子的優先分解。
考慮到兩種部分氟化鹽（LiTF和LiDF）在其芳香陰離子上仍然含有氫原子，這些氫原子是否可以與PEO形成可能的氫鍵。為了驗證這一可能，首先對不同EO/Li比的LiTF和LiDF基聚合物電解質進行了FTIR測量。與PEO混合后，LiDF基電解質的該特征峰呈現紅移。從EO/Li=10到EO/Li=30，隨著EO的增加，位移幅度增大。FTIR結果為EO單元和DF–陰離子之間形成氫鍵提供了強有力的證據，其中C-H鍵的振動被削弱。此外，還對LiDF基電解質進行了固態1H MAS NMR譜分析。制備了三種EO/Li比不同的聚合物電解質。從積分面積來看，7.5和7.2 ppm處的峰分別屬于DF–陰離子上的ortho-H和para-H。從EO/Li=10增加到EO/Li=30， para-H峰出現了明顯的場下移，說明聚醚氧的感應效應減弱了para-H原子的屏蔽作用。這種變化清楚地證明了DF–陰離子（氫鍵供體）和聚醚氧（氫鍵受體）之間的氫鍵相互作用。
此外，在LiDF電解質的MD計算中，RDF曲線顯示PEO的氧原子與DF–陰離子的芳香氟/氫原子之間的平均距離不同（圖2F）。具體來說，PEO的para-H原子最接近O原子，其次是ortho-H原子。值得注意的是，PEO的para-H和ortho-H原子都比F原子更接近O原子。較短的距離表明DF–陰離子的H原子與PEO的O原子之間的相互作用更強，為它們之間形成氫鍵提供了明確的證據。在LiDF中，部分氟化陰離子和PEO鏈之間的這種獨特的分子相互作用如圖2G示意圖所示。
為了檢查這些聚合物電解質在電池循環過程中與鋰金屬陽極的界面穩定性，組裝Li/Li對稱電池并逐漸增加電流密度循環以確定其CCD值（圖3A-D）。LiTFSI電解質在0.5 mA cm-2時開始出現明顯的過電位波動，這表明生長的枝晶已經穿透電解質膜并導致短路。相比之下，LiTF電解質的CCD也測量為0.5 mA cm-2，其次是LiPF（0.7 mA cm-2）和LiDF (1 mA cm-2)，表明其具有更好的反枝晶能力。研究了Li/Li對稱電池在0.3 mA cm-2和0.3 mAh cm-2下的長期循環性能（圖3E）。LiTFSI電解液在5次循環后出現明顯的電壓波動，在94小時內出現永久性短路（圖3F）。相比之下，LiPF電解質可確保剝離/電鍍過程穩定317小時，過電位緩慢增加（圖3G）。LiTF電解液的使用壽命超過520小時。
本文利用掃描電鏡進一步研究了不同SPEs中Li金屬的沉積形貌。鋰金屬在LiTFSI電解液中循環后，表面粗糙松散，無規則的沉積無序堆積，加劇了“死鋰”的形成（圖3H）。在LiTFSI電解液/Li界面處出現了一些不規則形狀的空洞和沉積，與枝晶結構相對應。相比之下，使用LiPF、LiTF和LiDF電解質的電池表現出更光滑、更致密的鋰金屬沉積形貌（圖3I~K），沒有明顯的邊緣鋒利的鋰枝晶，表明固-固界面處的剝離/電鍍行為受到了很大的調節。特別是對于LiDF，俯視圖SEM圖像和橫截面XRM圖像都顯示出非常平坦的表面和緊密貼合的SPE/Li金屬界面，這保證了在重復剝離/電鍍過程中均勻的Li+/e–通量和巨大的可逆性。此外，利用原子力顯微鏡（AFM）研究了循環鋰金屬的粗糙度，見圖3H~K。比粗糙度值從LiTFSI（32.88 nm）下降到LiTF（18.44 nm）、LiPF（18.39 nm）和LiDF（15.48 nm）。循環后的鋰金屬在LiDF基電解質中的表面形貌是最光滑的，這與上述電化學行為很好地吻合。

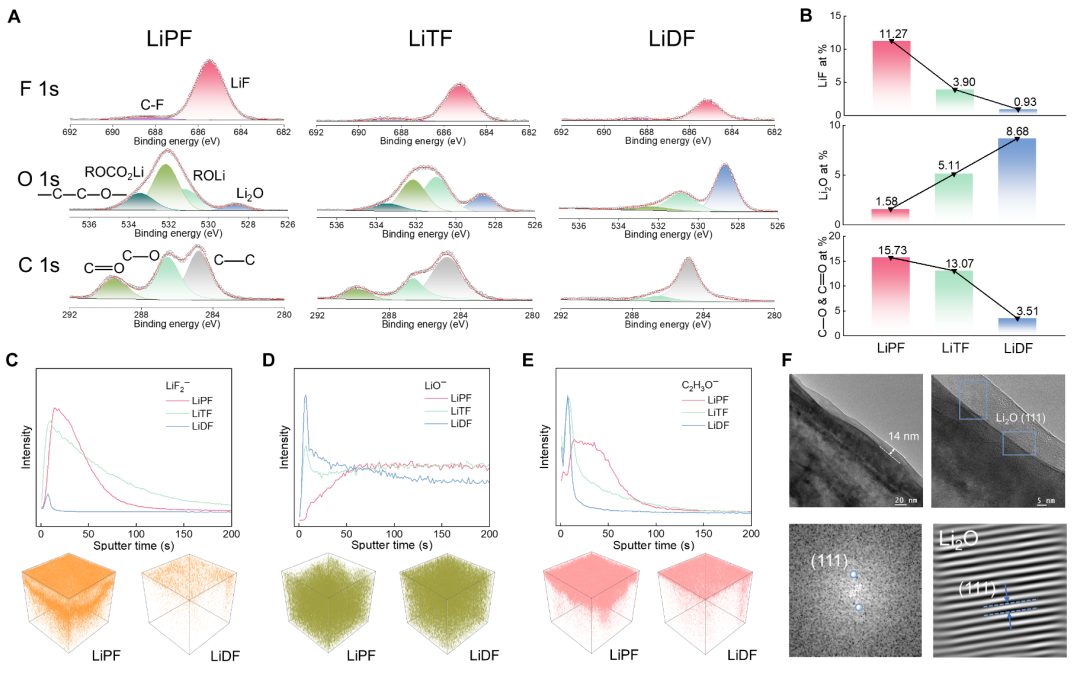

為了揭示LiPF、LiTF和LiDF電解質具有良好界面穩定性的原因，利用XPS分析了LiFePO4/Li電池在2.8~3.8 V之間循環的鋰金屬負極上的SEI組成。如圖4A、B所示，從LiPF、LiTF到LiDF，隨著氟化程度的降低，SEI中無機LiF的量在F 1s光譜中從11.27、3.90下降到0.93%。而在O 1s光譜中，Li2O的含量出人意料地從1.58%、5.11%上升到8.68%。在C 1s光譜中，C-O和C=O有機衍生物的量與氟化度呈正相關，LiPF為15.73%，LiTF為13.07%，LiDF為3.51%。結合電池循環結果，可以得出LiF無機物和C-O、C=O有機物的數量與電化學性能呈負相關，而Li2O的數量與電化學性能呈正相關。
這是比較罕見的，因為之前的文獻已經廣泛報道了LiF是理想的SEI組分之一，它具有高表面能和楊氏模量來抑制枝晶的生長。一個合理的解釋是SEI中有機物的不可控增加，如C-O、C=O及其衍生的鋰化化合物RO-Li和ROCO2-Li，它們表現出較差的機械強度和高阻抗，加劇了鋰沉積的不均勻性。這一結果表明，在增加SEI中LiF含量的同時，抑制有機物種的產生也同樣重要。Li2O具有較高的離子電導率、較高的表面能和較高的楊氏模量。在循環性能最好的LiDF電解質中形成的SEI， Li2O含量最高，有機含量最低，表明Li2O為主的界面相堅固且電化學穩定。
為了進一步闡明SEI的組成和空間分布，進行了TOF-SIMS分析（圖4C-E）。首先，在LiPF電解質中形成的SEI顯示出最高的LiF含量，而在垂直方向上它只含有少量的Li2O（圖4C）。相反，在LiDF電解液中形成的SEI，LiF含量最低，Li2O含量最高，且在前15 s濺射過程中，其Li2O分布主要富集在表面（圖4D）。代表有機物種的C2H3O–片段的分布也有很大差異。在LiPF電解液中，C2H3O–的強度從外到內保持在較高的水平（80 s濺射），這表明在Li金屬上形成的SEI相當厚（圖4E）。然而，LiTF和LiDF電解質中的C2H3O–有機物只在濺射20s內富集在表面，這表明PEO的分解得到了及時的控制，得到的SEI非常薄。
本研究利用低溫透射電子顯微鏡（cryo-TEM）進一步觀察了在LiPF（氟化程度最高）和LiDF（氟化程度最低）電解質中形成的SEI層的微納米結構。如圖4F所示，測得LiPF電解質中SEI的厚度為43 nm，而LiDF電解質中SEI的厚度降至僅14 nm。LiDF衍生的SEI的高分辨率TEM圖像顯示晶格間距為0.266 nm，這歸因于Li2O的(111)面。因此，超薄且富含Li2O的SEI層能夠鈍化鋰金屬負極，保證了SPE/Li負極良好的界面穩定性。

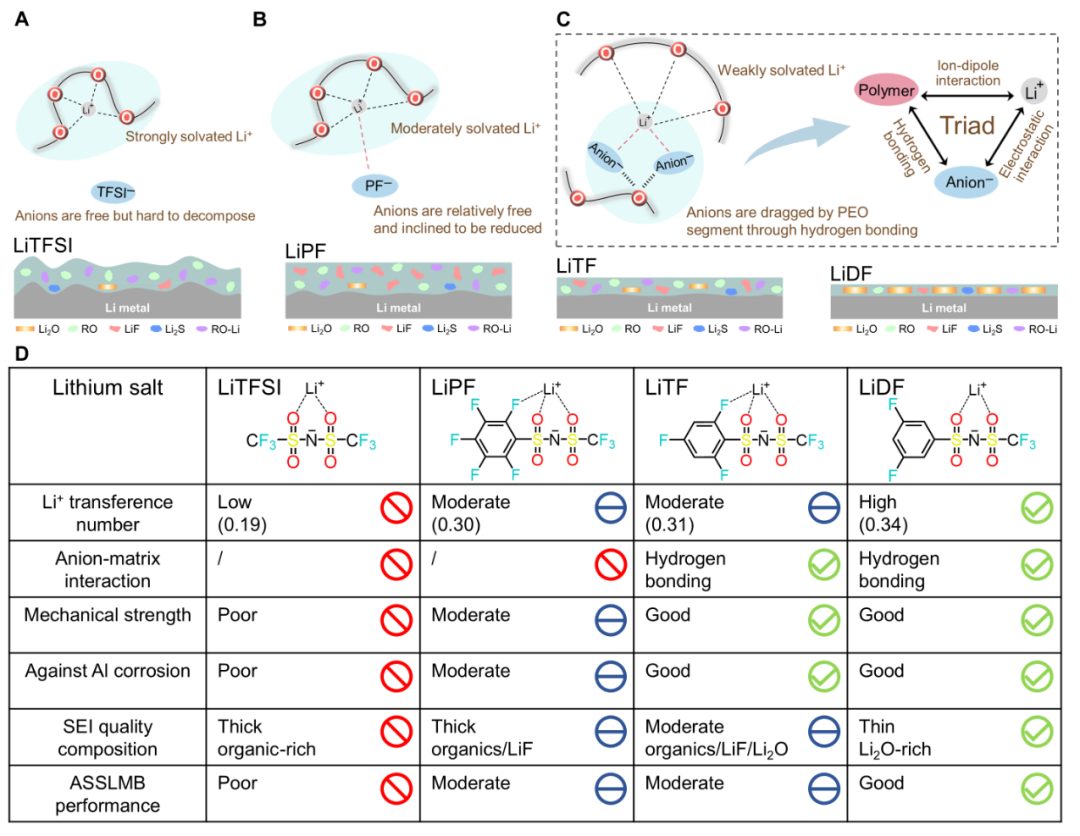

綜合上述分析，不同電解質的SEI形成機制如圖5A至C所示。對于LiTFSI電解質，Li+離子被聚醚鏈強烈溶劑化，而TFSI–陰離子在溶劑化過程中幾乎沒有參與（圖5A）。這些TFSI–聚集體遷移相對自由，但很難在鋰金屬上還原。因此，SEI層主要由聚醚的分解產物組成，以電化學/機械穩定性較差的有機物為主。不穩定的SEI誘導鋰枝晶生成，最終導致短路。對于LiPF電解質，LiPF鹽在PEO基質中充分解離，形成適度溶劑化的Li+鞘層（圖5B）。PF陰離子由于其低LUMO水平而相對自由，傾向于在較高的還原電位下被還原。SEI的形成源于兩部分：配位Li+-PEO配合物和游離PF–陰離子。
雖然有機/無機雜化SEI在一定程度上提高了界面穩定性，但過厚的SEI層阻礙了Li+在界面間的傳遞，導致內部阻抗增大。對于LiTF和LiDF電解質，Li+離子被聚醚鏈弱溶劑化，而陰離子更多地參與到溶劑化鞘中（圖5C）。TF–和DF–陰離子可與PEO基體形成氫鍵。因此，Li+配位環境可以看作是一個三元型溶劑化結構，其中每個組分與其他兩個組分相互作用（Li+-PEO通過離子偶極子相互作用，Li+-DF–通過靜電相互作用，DF–-PEO通過氫鍵相互作用）。這種獨特的三元溶劑化結構改變了鋰金屬表面的電化學分解行為。陰離子發生“近完全”分解，提高了PEO鏈有效分解的概率。PEO不再分解為豐富的有機物，而是在TF–和DF–陰離子存在下提供氧源，促進無機Li2O的形成。因此，相應的界面化學已經得到了實質性的調節。
富含Li2O無機物的SEI不僅有利于Li+的運輸，而且具有優異的機械/電化學穩健性，可以抑制鋰枝晶的生長，從而提高電化學性能。然而，兩種部分氟化鹽（LiTF和LiDF）的不同之處在于，LiTF的高解離能導致Li+電導率低，而相對較高的LUMO能級表明其形成中等的有機/無機雜化SEI層。LiDF具有較高的Li+電導率和CCD閾值，穩定且超薄的富Li2O界面相，綜合性能較好，被認為是全固態鋰金屬電池的最佳鹽（圖5D）。
作者組裝了以LiFePO4為正極的全固態鋰金屬電池，評價了SFALS和LiTFSI鹽的電化學性能和界面穩定性。LiFePO4/Li電池在0.1C~2C范圍內以不同倍率進行恒流循環（圖6A）。在低倍率≤0.5C時，放電容量差異不大，但隨著倍率的繼續增大，差異逐漸明顯。基于LiTFSI的電池表現最差，在2C下只能提供90 mAh的g-1容量，而LiPF和基于LiTF的電池在相同的倍率下都能提供超過120 mAh的g-1容量。基于LiDF的電池在2C下具有139.5 mAh g-1的最佳倍率性能（圖6B）。當循環倍率降至0.2C時，電池可以恢復到156.3 mAh g-1的高放電容量，并在后續循環中保持穩定。
為了進一步證實LiDF電解質的優越性，對不同SPE的LiFePO4/Li電池進行了長期循環測試（圖6C）。在0.5C下，LiTFSI電池最初表現出155 mAh g-1的高比容量，但在80次循環后，庫侖效率會出現嚴重波動。這是由于鋰枝晶的生長導致電池內部短路。相比之下，LiPF、LiTF和LiDF電池表現出更穩定的電化學性能，延長了數百次循環的壽命（LiPF為320次循環，LiTF為600次循環，LiDF為1000次循環）。當升高到1C時，LiTFSI電池也會出現同樣的界面惡化問題。對于LiDF，電池表現出最長的壽命，超過1650次循環，平均庫侖效率非常穩定，達到99.8%。最終容量保持在112 mAh g-1以上，其初始容量保留率為75%。在整個循環過程中，充放電曲線沒有出現過充現象，并且在不同的循環過程中阻抗基本保持不變（圖6E）。
考慮到優化后的鋰離子在LiDF電解液中的輸運特性和SPE/Li界面上穩定的富Li2O的SEI層，采用高負載LiFePO4正極（6 mg cm-2）和薄鋰箔負極（40 μm）對全電池進行了測試（圖6F）。使用LiTFSI電解液的電池僅在10個循環內就無法正常工作，這是由于軟短路的嚴重問題。但LiPF、LiTF和LiDF電池表現出更好的穩定性。LiPF電池可以提供120次循環的穩定放電容量。LiTF電池的壽命為300次循環，但放電容量略低，這是由于其相對較低的電導率。正如預期的那樣，LiDF電池表現出最佳的循環性能，具有穩定的放電容量和庫侖效率。經過580次循環后，其容量保持在130.14 mAh g-1，其初始容量保持率為97.4%。使用LiDF電解質的LiFePO4/Li全電池在正極負載高、循環壽命長、容量保持率高等方面的綜合性能是目前報道的最好的全固態LiFePO4/Li電池之一（圖6G），在高性能全固態鋰電池中有很大的應用潛力。
Selectively fluorinated aromatic lithium salts regulate the solvation structure and interfacial chemistry for all-solid-state batteries，Science Advances，2025.
