国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

研究背景

燃料電池具有低排放和高能效的特點，被認(rèn)為是應(yīng)對能源需求和環(huán)境問題的重要解決方案。然而，要改善燃料電池的性能，關(guān)鍵是要找到高效的質(zhì)子導(dǎo)電材料。質(zhì)子導(dǎo)電材料需要在電池中快速傳導(dǎo)質(zhì)子。近年來，金屬有機(jī)框架（MOFs）和氫鍵有機(jī)框架（HOFs）因其可調(diào)的孔隙結(jié)構(gòu)和優(yōu)異的導(dǎo)電性能而成為研究的熱點。盡管MOFs具有高比表面積和多功能性，但通常缺乏內(nèi)建的質(zhì)子導(dǎo)電位點；而HOFs則因氫鍵的固有特性能有效促進(jìn)質(zhì)子導(dǎo)電，但其架構(gòu)穩(wěn)定性差，這限制了其廣泛應(yīng)用。因此，開發(fā)既能提供質(zhì)子導(dǎo)電性又具備結(jié)構(gòu)穩(wěn)定性的材料是當(dāng)前研究的重要方向。

成果簡介

基于此，復(fù)旦大學(xué)李巧偉教授團(tuán)隊提出了MOFs與HOFs交織的策略，成功合成了FDM-151（即MOF·HOF hybrid）框架。該結(jié)構(gòu)展現(xiàn)了比單一MOF框架更強的結(jié)構(gòu)穩(wěn)定性和更高的質(zhì)子導(dǎo)電性，尤其是在95°C和100%相對濕度下，質(zhì)子導(dǎo)電性達(dá)到了1.1×10^-2 S/cm。該研究以“Isotopological entanglement of a metal–organic framework and a hydrogen-bonded organic framework for proton conduction”為題，發(fā)表在《Nature Synthesis》期刊上。江忠文博士為本文第一作者！

博士生一作！他，復(fù)旦「國家優(yōu)青」，師從MOF鼻祖Omar M. Yaghi院士，發(fā)Nature Synthesis！

作者簡介

李巧偉, 2004年在中國科學(xué)技術(shù)大學(xué)獲應(yīng)用化學(xué)學(xué)士學(xué)位，2006年在美國密歇根大學(xué)獲化學(xué)碩士學(xué)位，2010年于加州大學(xué)洛杉磯分校（UCLA）獲得化學(xué)博士學(xué)位，師從MOF/COF鼻祖Omar M. Yaghi院士。自2010年底開始在復(fù)旦大學(xué)工作任化學(xué)系副研究員，自2017起升任教授。目前為復(fù)旦大學(xué)化學(xué)系教授，博士生導(dǎo)師。李巧偉教授承擔(dān)國家自然科學(xué)基金委面上項目等的研究，獲自然科學(xué)基金委“優(yōu)秀青年科學(xué)基金”支持（2019年）。

現(xiàn)主要的研究領(lǐng)域包括金屬有機(jī)框架材料（MOF），超分子化學(xué)，及新能源材料研究。在多孔晶體材料研究方面，曾在Science等期刊上以第一作者身份發(fā)表論文；獨立工作以來以通訊作者身份在J. Am. Chem. Soc.，Angew. Chem. Int. Ed.，Adv. Mater.等期刊上發(fā)表論文，研究成果獲Nature Chemistry，C&EN等正面報道。

博士生一作！他，復(fù)旦「國家優(yōu)青」，師從MOF鼻祖Omar M. Yaghi院士，發(fā)Nature Synthesis！

江忠文博士

研究亮點

1、MOFs與HOFs交織的設(shè)計策略：通過調(diào)節(jié)HHTP的去質(zhì)子化平衡，成功合成了MOFs和HOFs交織的FDM-151，這一創(chuàng)新的結(jié)構(gòu)設(shè)計顯著提高了材料的穩(wěn)定性和導(dǎo)電性。

2、增強的質(zhì)子導(dǎo)電性：FDM-151框架在100%相對濕度下表現(xiàn)出優(yōu)異的質(zhì)子導(dǎo)電性，并且在常溫下仍能保持較高的導(dǎo)電性，展現(xiàn)了較低的活化能（0.16 eV）。

3、水分子和氫鍵的協(xié)同效應(yīng)：FDM-151結(jié)構(gòu)中的HOFs網(wǎng)絡(luò)不僅提供了豐富的質(zhì)子載體，還通過與水分子形成氫鍵，構(gòu)建了高效的質(zhì)子導(dǎo)電通道。

圖文導(dǎo)讀

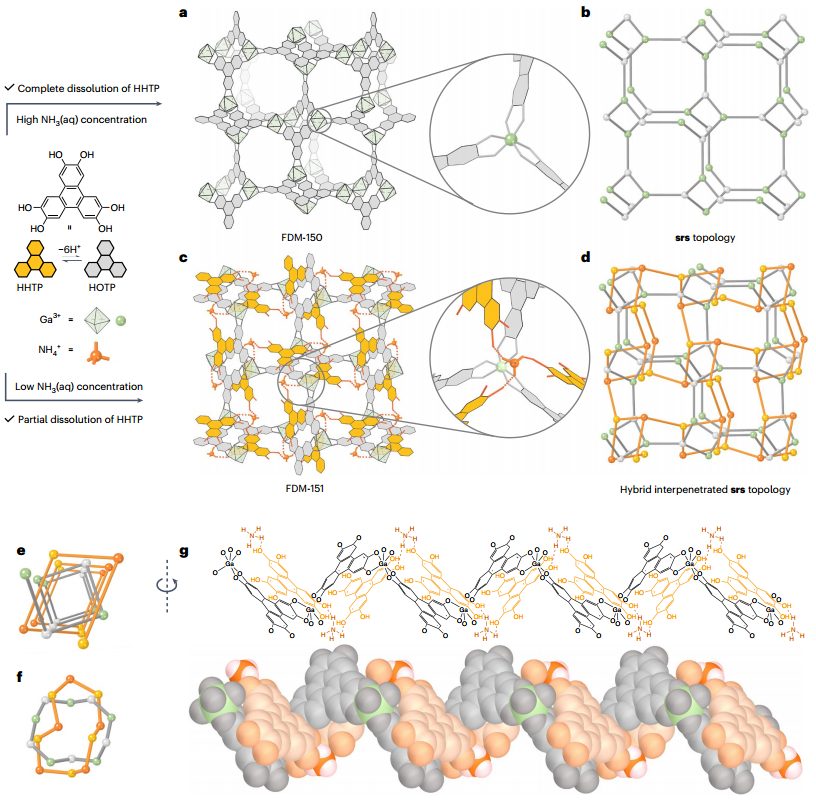

圖1 FDM-150和FDM-151的合成和結(jié)構(gòu)

圖1展示了FDM-150和FDM-151的合成及結(jié)構(gòu)特征。FDM-150是通過Ga(III)和HOTP（六羥基三苯基烯）之間的配位作用，形成了一個具有srs拓?fù)涞目蚣芙Y(jié)構(gòu)。在FDM-150的合成中，Ga(III)離子通過與HOTP的氧原子配位形成一個三連接節(jié)點，從而構(gòu)建出一個延伸的框架網(wǎng)絡(luò)。圖中還展示了FDM-150的單晶X射線衍射（SXRD）數(shù)據(jù)和相應(yīng)的三維結(jié)構(gòu)，明確指出FDM-150框架具有較大的孔徑，適合容納水分子。然而，在FDM-151的合成中，Ga(III)和HOTP依然構(gòu)成框架，但通過調(diào)節(jié)HHTP（氫化六羥基三苯基烯）的去質(zhì)子化平衡，形成了MOFs和HOFs（氫鍵有機(jī)框架）交織的結(jié)構(gòu)。圖中的結(jié)構(gòu)示意圖展示了兩個框架如何交織在一起，形成一種互為支持、相互交織的架構(gòu)，并通過對比展示了兩種框架的結(jié)構(gòu)差異。FDM-151的結(jié)構(gòu)不再是單純的MOFs框架，而是具有兩個不同的網(wǎng)絡(luò)交織而成的復(fù)雜結(jié)構(gòu)，使其表現(xiàn)出比FDM-150更高的穩(wěn)定性和更好的質(zhì)子導(dǎo)電性能。

圖2 FDM-150和FDM-151合成的設(shè)計原理

圖2揭示了FDM-150和FDM-151的結(jié)構(gòu)合成過程中，如何通過調(diào)節(jié)HHTP的去質(zhì)子化平衡來控制兩個框架的形成。圖中的反應(yīng)過程圖解說明了在不同濃度的氨水溶液中，HHTP與HOTP之間的質(zhì)子化和去質(zhì)子化平衡如何影響材料的最終結(jié)構(gòu)。在較高的NH₃濃度下，HHTP的去質(zhì)子化程度較高，從而形成了FDM-150框架；而在較低的NH₃濃度下，HHTP和HOTP的比例更為平衡，成功生成了具有MOFs和HOFs交織結(jié)構(gòu)的FDM-151框架。圖中還展示了X射線衍射（PXRD）數(shù)據(jù)，以證明在不同氨水濃度下，F(xiàn)DM-150與FDM-151的結(jié)構(gòu)差異及轉(zhuǎn)變過程。PXRD圖譜清楚地顯示出兩者的晶體結(jié)構(gòu)差異，并且隨著時間的推移，F(xiàn)DM-150的特征峰逐漸消失，同時FDM-151的特征峰逐漸增強，表明FDM-150成功轉(zhuǎn)化為FDM-151。

圖3 FDM-151中的質(zhì)子載體

圖3展示了FDM-151框架內(nèi)的質(zhì)子導(dǎo)電網(wǎng)絡(luò)，特別是水分子和氨根離子（NH₄⁺）如何通過氫鍵與HHTP和HOTP相互作用，形成高密度的質(zhì)子載體網(wǎng)絡(luò)。圖中標(biāo)示了FDM-151結(jié)構(gòu)中氫鍵的形成及其在質(zhì)子導(dǎo)電中的作用。展示了三種水分子（O5、O6和O7）分別與HOFs網(wǎng)絡(luò)中的HHTP和MOF網(wǎng)絡(luò)中的HOTP形成氫鍵，并通過這些氫鍵加強了質(zhì)子導(dǎo)電性。

此外，圖中通過統(tǒng)計水分子間的氫鍵距離，揭示了大部分質(zhì)子載體的相對距離在2.5到3.4 ?之間，這為質(zhì)子的高效跳躍提供了理想的傳輸路徑，從而顯著提升了FDM-151的質(zhì)子導(dǎo)電性。圖3還通過可視化的方式展示了這些水分子如何填充FDM-151的孔隙，并形成一個三維的水網(wǎng)絡(luò)，這種水網(wǎng)絡(luò)進(jìn)一步增強了材料的質(zhì)子導(dǎo)電性能。

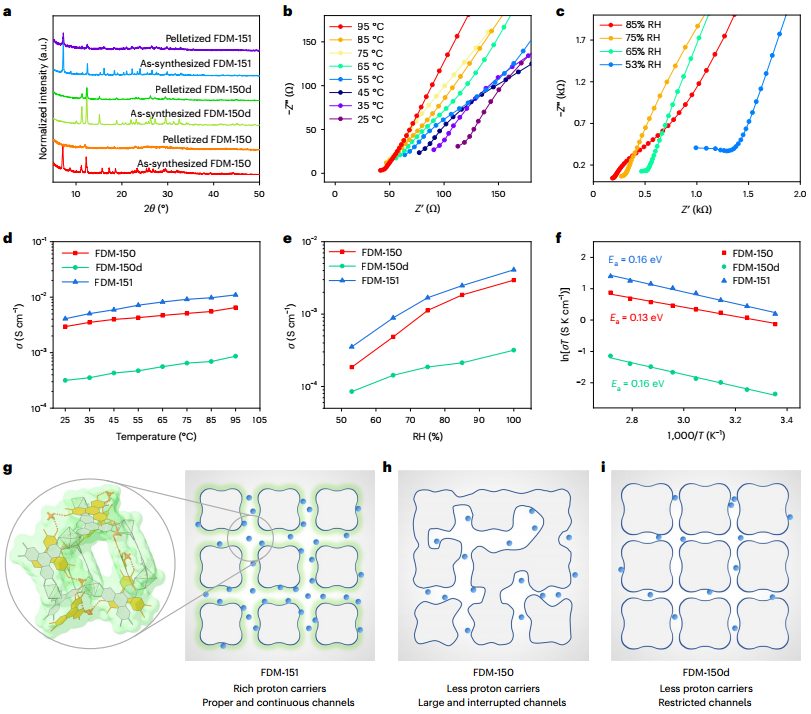

圖4 MOF的質(zhì)子電導(dǎo)率

圖4展示了FDM-151在不同濕度和溫度下的質(zhì)子導(dǎo)電性變化，特別是在高溫和高濕條件下的表現(xiàn)。該圖通過電化學(xué)阻抗譜（EIS）分析展示了FDM-151在95 °C和100%相對濕度下的質(zhì)子導(dǎo)電性達(dá)到了1.1×10^-2 S/cm，表明該材料具有出色的質(zhì)子導(dǎo)電性。圖中還通過Nyquist圖展示了FDM-151在不同溫度（25°C至95°C）下的電導(dǎo)率變化，并展示了在較低濕度（53% RH）下，材料的導(dǎo)電性會顯著下降。通過Arrhenius分析，揭示了FDM-151的質(zhì)子導(dǎo)電性依賴于水的存在，并且質(zhì)子導(dǎo)電機(jī)制符合質(zhì)子在氫鍵網(wǎng)絡(luò)中的跳躍機(jī)制。此外，圖中還展示了FDM-150和FDM-150d的質(zhì)子導(dǎo)電性對比，證明了FDM-151在相同條件下的表現(xiàn)明顯優(yōu)于FDM-150和FDM-150d，這主要得益于FDM-151中水分子和氫鍵的協(xié)同作用以及更為開放的孔結(jié)構(gòu)。

總結(jié)展望

該研究提出了一種創(chuàng)新的MOFs與HOFs交織策略，通過合成具有高穩(wěn)定性和高質(zhì)子導(dǎo)電性的雜化框架材料，展示了跨界材料設(shè)計的巨大潛力。FDM-151框架材料不僅解決了MOFs和HOFs在質(zhì)子導(dǎo)電中的局限性，還為未來開發(fā)具有高效質(zhì)子導(dǎo)電性能的材料提供了新的思路。未來可進(jìn)一步優(yōu)化此類雜化框架材料，探索不同金屬元素和有機(jī)配體的組合，提升材料的導(dǎo)電性和穩(wěn)定性。此外，如何在低濕度和低溫條件下保持較高的質(zhì)子導(dǎo)電性，也是未來研究的一個重要方向。

文獻(xiàn)信息

Isotopological entanglement of a metal-organic framework and a hydrogen-bonded organic framework for proton conduction. Nature Synthesis

原創(chuàng)文章，作者：zhan1，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2025/02/07/b774557a06/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

博士生一作！他，復(fù)旦「國家優(yōu)青」，師從MOF鼻祖Omar M. Yaghi院士，發(fā)Nature Synthesis！

相關(guān)推薦

博士生一作！他，復(fù)旦「國家優(yōu)青」，師從MOF鼻祖Omar M. Yaghi院士，發(fā)Nature Synthesis！
