国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

薄鋰（Li）金屬的可控工程對(duì)于提高固態(tài)電池的能量密度以及闡明鋰金屬負(fù)極界面的演化機(jī)制至關(guān)重要，然而由于鋰金屬的脆性和高粘性，在制造薄鋰電極時(shí)面臨顯著挑戰(zhàn)。

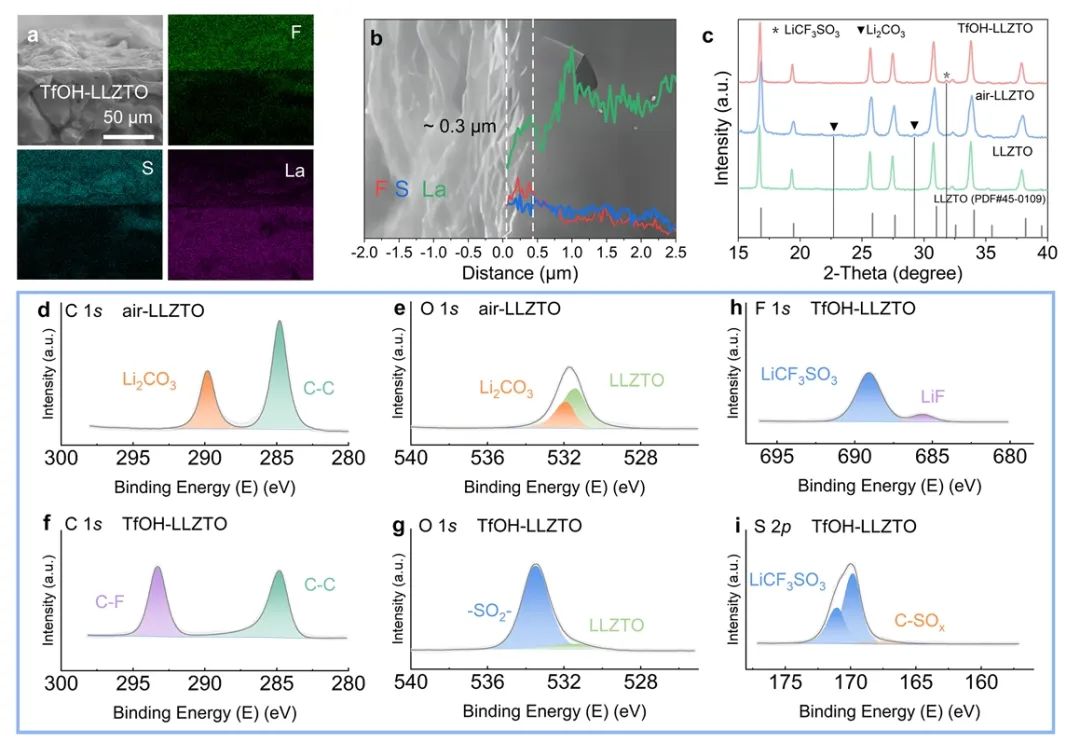

在此，天津大學(xué)梁驥，中南大學(xué)張佳峰、王小瑋等人通過(guò)使用三氟甲磺酸（TfOH）對(duì)Ta摻雜的Li₇La₃Zr₂O₁₂（LLZTO）進(jìn)行簡(jiǎn)單處理，將其表面Li₂CO₃轉(zhuǎn)化為含有LiCF₃SO₃和LiF成分的親鋰層。

研究顯示，該策略實(shí)現(xiàn)了鋰金屬負(fù)極厚度從0.78μm到30μm的精確控制。采用厚度為7.54μm的鋰金屬負(fù)極、商用LiNi_0.83Co_0.11Mn_0.06O₂正極，以及負(fù)極/正極容量比為1.1裝配的準(zhǔn)固態(tài)鋰金屬電池，在電流密度為2.35mA/cm2和25°C條件下其循環(huán)壽命達(dá)到500次，最終放電比容量為99mAh/g。

此外，通過(guò)對(duì)薄鋰金屬負(fù)極的多尺度表征，明確了其表面、內(nèi)部以及Li/LLZTO界面的缺鋰區(qū)域（0.78μm）和富鋰區(qū)域（7.54μm）的多維成分演化和失效機(jī)制。

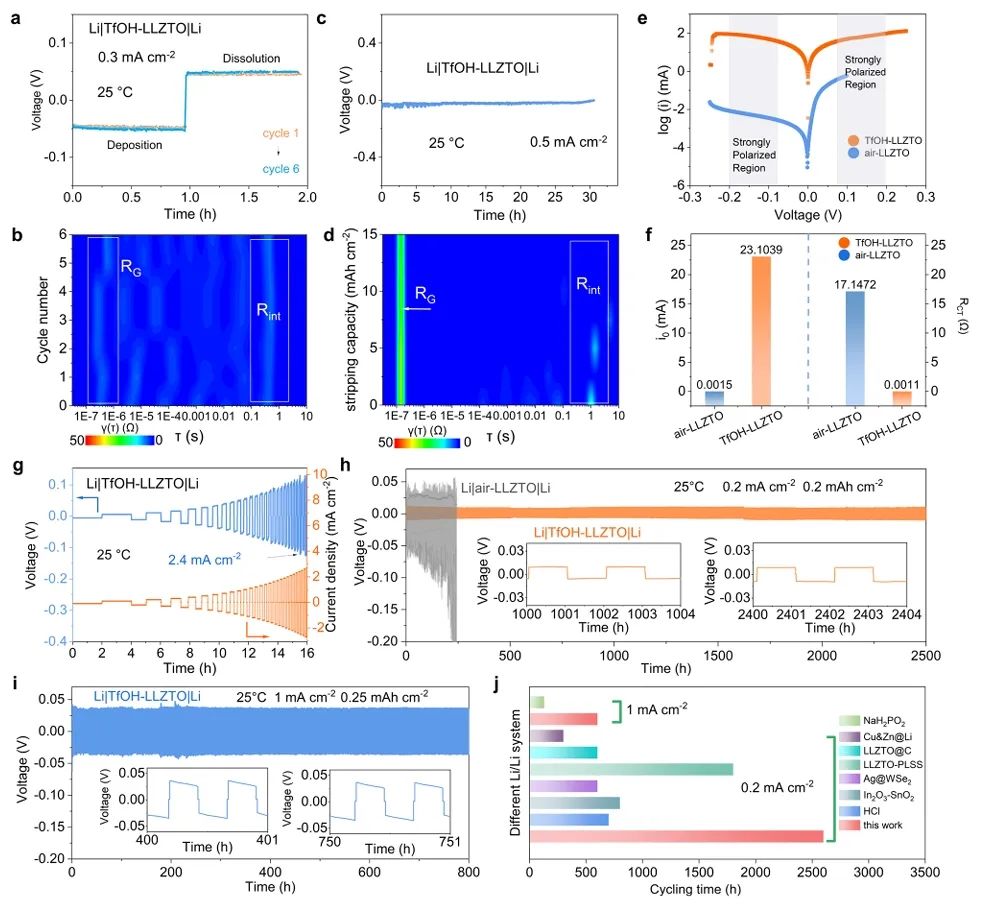

圖1. Li||Li對(duì)稱電池的電化學(xué)表征

總之，該工作提出了一種利用三氟甲磺酸（TfOH）對(duì)Ta摻雜LLZTO表面Li₂CO₃成分進(jìn)行原位轉(zhuǎn)化的策略。即通過(guò)在LLZTO上生成超親鋰且阻電子TfOH修飾層，實(shí)現(xiàn)了鋰金屬負(fù)極厚度在0.78μm至30μm范圍內(nèi)的精確控制。

在基于TfOH-LLZTO固態(tài)電解質(zhì)的對(duì)稱電池中，在1.0?mA/cm2高電流密度和25?°C條件下實(shí)現(xiàn)了800小時(shí)的穩(wěn)定循環(huán)。將其與厚度為7.54?μm的鋰金屬負(fù)極和商用NCM正極組裝成準(zhǔn)固態(tài)鋰金屬電池（QSSLMB）后，在N/P比為1.1且2.35?mA/cm2的高電流密度條件下，電池可穩(wěn)定循環(huán)超過(guò)500次。

此外，通過(guò)對(duì)薄鋰金屬負(fù)極的多尺度表征，明確了缺鋰區(qū)域（0.78μm）和富鋰區(qū)域（7.54μm）在其表面、內(nèi)部以及Li|LLZTO界面處的多維成分演變和失效機(jī)制。因此，該工作在固態(tài)電解質(zhì)上構(gòu)建薄鋰金屬層的策略，為下一代高性能鋰金屬電池的應(yīng)用提供了切實(shí)可行的解決方案和關(guān)鍵見解。

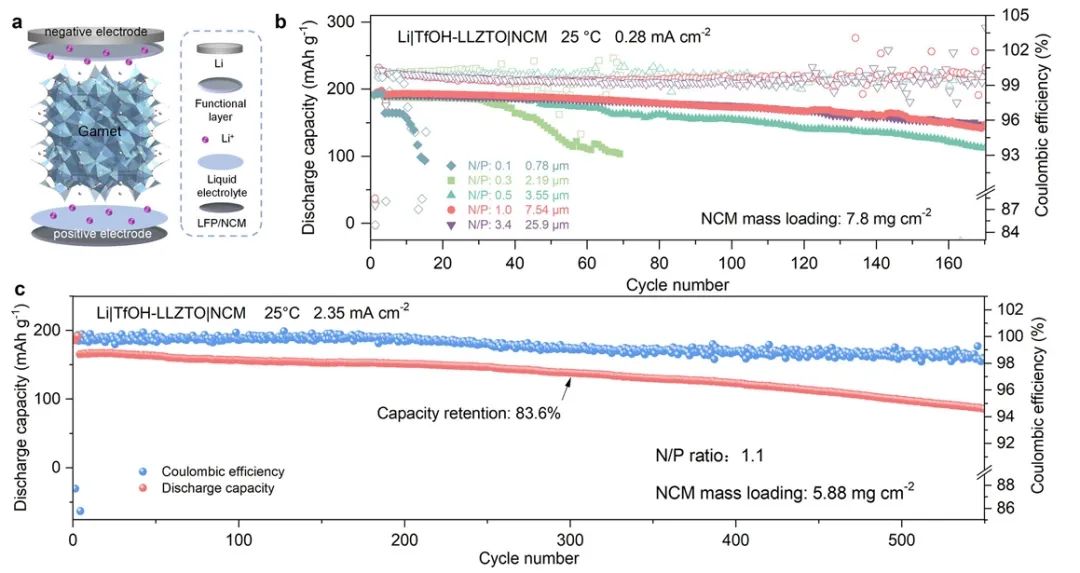

圖2. 薄鋰金屬負(fù)極的準(zhǔn)固態(tài)鋰金屬電池（QSSLMBs）的電化學(xué)性能

Interface engineering enabling thin lithium metal electrodes down to 0.78 μm for garnet-type solid-state batteries, Nature Communications 2024

原創(chuàng)文章，作者：zhan1，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/12/18/7ca2bbf6fd/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

天大/中南?Nature子刊：0.78μm薄鋰金屬電極助力固態(tài)電池

相關(guān)推薦
