国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

桃李滿天下！他，培育「杰青/優(yōu)青/長(zhǎng)江」超15人！北航「國(guó)家杰青/長(zhǎng)江特聘」，新發(fā)Angew！

成果簡(jiǎn)介

在原子尺度上控制一維（1D）材料的合成是納米技術(shù)發(fā)展的一個(gè)里程碑，它提供了最大限度地利用原子的潛力，并提高了催化性能。然而，要在如此精細(xì)的尺度上實(shí)現(xiàn)結(jié)構(gòu)的穩(wěn)定性和耐久性，需要對(duì)材料結(jié)構(gòu)和局部化學(xué)環(huán)境進(jìn)行精確的控制。

基于此，北京航空航天大學(xué)郭林教授和康建新副教授、中國(guó)科學(xué)院大學(xué)周武研究員等人報(bào)道了通過(guò)精確地調(diào)節(jié)配體連接表面Pt原子的遷移率，構(gòu)建了具有無(wú)序單原子層狀外殼的Pt亞納米納米線（Pt subNWs）。首先，在溶液中原位生成小分子表面活性劑二甲胺（DMA），促進(jìn)了新生Pt 納米顆粒的融合及其定向組裝成NWs束。隨后，作者使用表面異化策略，表面結(jié)合的DMA的溶解導(dǎo)致配體連接的Pt原子的去除，減少了NWs的直徑，并在Pt subNWs周?chē)纬闪朔蔷畹臍印?/span>

此外，將所制備的Pt subNWs作為電催化劑用于直接甲酸燃料電池（DFAFCs），Pt subNWs表現(xiàn)出優(yōu)異的電催化活性和對(duì)甲酸氧化（FAO）的長(zhǎng)期穩(wěn)定性，優(yōu)于已報(bào)道的所有貴金屬基電催化劑。Pt subNWs的質(zhì)量活性為18.1 A mg^-1，比活性為45 mA cm^-2，顯著高于對(duì)照Pt NWs樣品（2.98 A mg^-1和5.96 mA cm^-2）和其他最近報(bào)道的電催化劑。同時(shí)，無(wú)序殼有助于提高Pt subNWs的電催化穩(wěn)定性，在長(zhǎng)期測(cè)試15 h后，活性保持率超過(guò)96%。本工作為構(gòu)建具有更高原子利用率、優(yōu)化催化性能和耐用性的subNWs提供了可行的策略。

相關(guān)工作以《Sub-nanometer Pt Nanowires with Disordered Shells for Highly Active Elelctrocatalytic Oxidation of Formic Acid》為題發(fā)表在最新一期《Angewandte Chemie International Edition》上。

郭林，北京航空航天大學(xué)教授、博士生導(dǎo)師。教育部長(zhǎng)江學(xué)者獎(jiǎng)勵(lì)計(jì)劃特聘教授；國(guó)家杰出青年基金、國(guó)務(wù)院政府特殊津貼、寶鋼優(yōu)秀教師獎(jiǎng)獲得者；新世紀(jì)百千萬(wàn)工程國(guó)家級(jí)人選。教授，博士生導(dǎo)師。教育部長(zhǎng)江學(xué)者獎(jiǎng)勵(lì)計(jì)劃特聘教授；國(guó)家杰出青年基金、國(guó)務(wù)院政府特殊津貼、寶鋼優(yōu)秀教師獎(jiǎng)獲得者；新世紀(jì)百千萬(wàn)工程國(guó)家級(jí)人選。

研究方向集中在納米材料的制備、微結(jié)構(gòu)表征和特性研究方面。研究成果在國(guó)內(nèi)外化學(xué)、材料領(lǐng)域重要期刊（如J. Am. Chem. Soc., Adv. Mater.）等上發(fā)表超過(guò)300篇SCI收錄論文。他服務(wù)全局，積極推進(jìn)學(xué)院建設(shè)，嘔心瀝血服務(wù)學(xué)院；引育青年千人7名、優(yōu)秀教師39名；培育杰青3人，長(zhǎng)江學(xué)者1人，優(yōu)青9人，青年長(zhǎng)江學(xué)者2人，青年拔尖人才2人等（信息截止2021年1月）。

個(gè)人網(wǎng)頁(yè)：https://www.buaa.edu.cn/info/1974/10173.htm.

圖文解讀

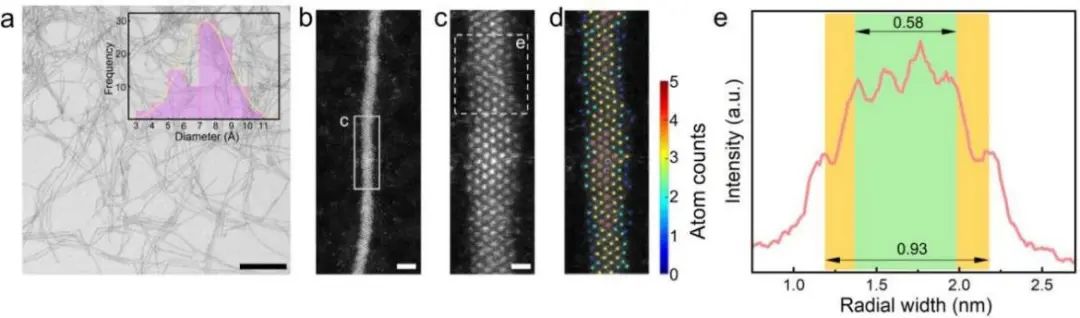

低倍率透射電子顯微鏡（TEM）顯示，Pt subNWs的柔性形態(tài)和超薄直徑，收率幾乎為100%。它們的長(zhǎng)寬比約為300，平均直徑為0.74±0.15 nm，證實(shí)了它們的亞納米尺度。HAADF-STEM顯示，Pt subNWs具有明顯的晶體面和明顯粗糙的表面。放大后的視圖突出了結(jié)晶Pt核，其特征是由4到5個(gè)原子層組成的（110）平面。沿徑向的圖像強(qiáng)度譜顯示，Pt subNWs的晶核寬度為0.58 nm，由4個(gè)原子層組成。結(jié)果表明，Pt subNWs的原子結(jié)構(gòu)由包裹著無(wú)序單原子Pt原子層的超薄晶核組成。

圖1. Pt subNWs的形態(tài)和結(jié)構(gòu)表征

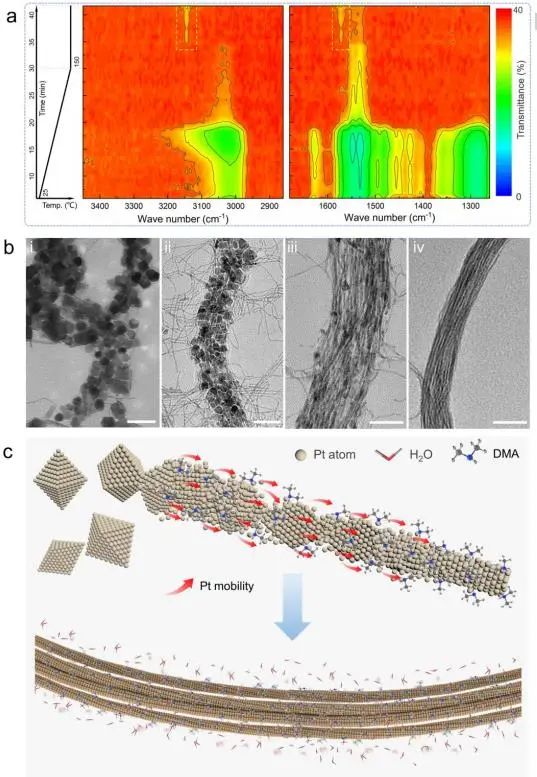

作者采用H₂PtCl₆、KOH、乙二醇（EG）和N, N-二甲基甲酰胺（DMF）的混合物，在150 ℃下加熱合成了Pt subNWs。此外，在保持該溫度6 h后，形成了直徑約20 nm的電纜狀Pt NWs束，單個(gè)NWs直徑約為2 nm。

圖2. Pt NW束的生長(zhǎng)動(dòng)力學(xué)

通過(guò)分子動(dòng)力學(xué)（MD）模擬，作者驗(yàn)證了Pt subNWs的表面異化和形成過(guò)程。利用380個(gè)Pt原子和120個(gè)DMA分子構(gòu)建了結(jié)晶Pt NWs。在加速水分子的攻擊下，表面配體DMA分子溶解到水中，伴隨著由DMA連接的表面Pt原子的部分剝離，導(dǎo)致表面的不飽和配位和剩余Pt原子的隨機(jī)重新分布。FT-EXAFS光譜顯示，Pt subNWs的配位數(shù)（CN）明顯低于Pt箔和Pt NWs。FTIR光譜顯示，Pt subNWs中對(duì)應(yīng)胺類(lèi)的有機(jī)峰消失。電子能量損失譜（EELS）證實(shí)，在表面異化后沒(méi)有檢測(cè)到氮或氧信號(hào)。

作者總結(jié)了Pt subNWs的合成過(guò)程：首先，Pt納米顆粒通過(guò)溶劑熱合成；然后，將DMA連接的表面Pt原子在高溫下活化，導(dǎo)致初始Pt納米顆粒變形和融合，形成直徑為2 nm的超細(xì)Pt NWs。接著，在表面異化過(guò)程中，DMA被水去除，導(dǎo)致一些DMA連接的表面Pt原子同步剝落。最后，形成被H₂O分子包裹的無(wú)序Pt原子的最外層，從而形成具有結(jié)晶-非晶態(tài)核-殼結(jié)構(gòu)的Pt subNWs。

圖3. Pt subNWs的形成

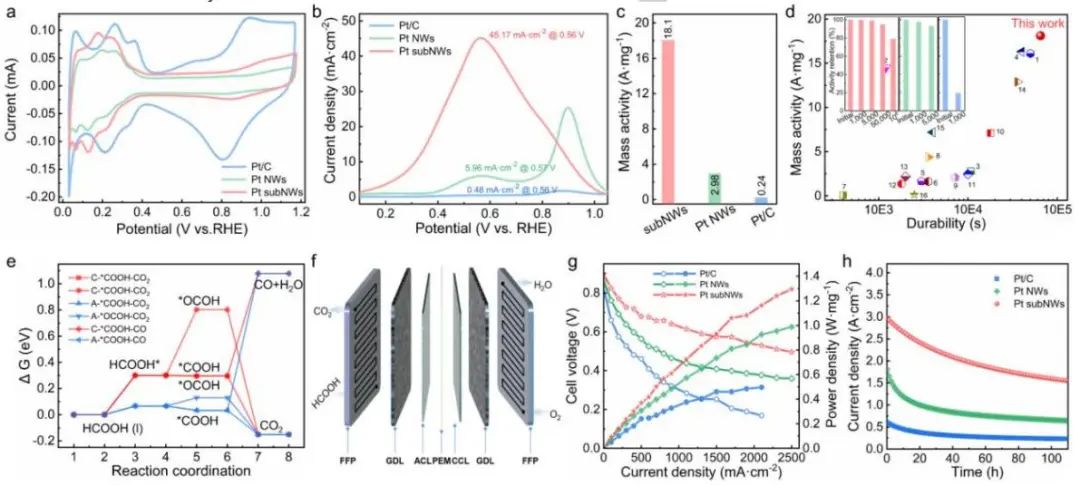

Pt subNWs電極的循環(huán)伏安圖（CV）顯示，其ECSA為189 m² g^?1，遠(yuǎn)高于Pt NWs（104 m² g^?1）、Pt/C（61.4 m² g^?1）和大多數(shù)最新報(bào)道的ECSA。同時(shí)，與Pt NWs（2.98 A mg^-1）和Pt/C（0.24 A mg^-1）相比，Pt subNWs表現(xiàn)出最高的質(zhì)量活性（18.1 A mg^-1）。在研究的電位內(nèi)，Pt subNWs的質(zhì)量活度是Pt/C的80倍以上，是Pt NWs和Pt NW束的6倍。值得注意的是，Pt subNWs在5000秒后仍保持99%的活性，在50000秒后甚至保持96%的活性。在水中儲(chǔ)存1年后，Pt subNWs仍具有相對(duì)較高的結(jié)構(gòu)完整性和催化活性。

通過(guò)密度泛函理論（DFT）計(jì)算，作者研究了具有非晶態(tài)表面的Pt subNWs的活性穩(wěn)定性。取一部分Pt subNWs作為反應(yīng)底物，置于長(zhǎng)度為1.6 nm的模擬盒中。將*COOH和*OCOH等中間體放置在襯底上，并進(jìn)行幾何優(yōu)化。HCOOH*在晶態(tài)基片和非晶態(tài)基片上的自由能變化（△G）分別為0.299和0.067 eV，表明HCOOH*在非晶態(tài)基片上的吸附是明顯有利的。*OCOH和*COOH在晶態(tài)和非晶態(tài)上的△G分別為0.803、0.295、0.130和0.032 eV，表明*OCOH更有利于在非晶基底上存在。

總之，Gibbs自由能的變化表明，非晶態(tài)結(jié)構(gòu)可顯著降低*OCOH的吸附自由能，導(dǎo)致更多的*OCOH被吸附在非晶表面，從而產(chǎn)生CO₂。使用商用Pt/C作為正極催化劑、一系列Pt基催化劑作為負(fù)極組裝了DFAFCs。其中，Pt subNWs表現(xiàn)出最高的質(zhì)量功率密度（1.28 W mg^-1），分別是Pt NWs（0.85 W mg^-1）和Pt/C（0.2 W mg^-1）的1.5倍和6.4倍。

圖4. Pt subNWs的電催化性能

文獻(xiàn)信息

Sub-nanometer Pt Nanowires with Disordered Shells for Highly Active Elelctrocatalytic Oxidation of Formic Acid. Angew. Chem. Int. Ed., 2024,

原創(chuàng)文章，作者：zhan1，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/12/16/76d976d1ab/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

桃李滿天下！他，培育「杰青/優(yōu)青/長(zhǎng)江」超15人！北航「國(guó)家杰青/長(zhǎng)江特聘」，新發(fā)Angew！

相關(guān)推薦

桃李滿天下！他，培育「杰青/優(yōu)青/長(zhǎng)江」超15人！北航「國(guó)家杰青/長(zhǎng)江特聘」，新發(fā)Angew！
