国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

941 Wh/kg！上海交大&寧德時(shí)代，重磅Nature子刊

研究概述

高鎳層狀氧化物（LiNi_xCo_yMn_1-x-yO₂，x > 0.8，NCM）是下一代高能電池的重要正極材料。

然而，由于內(nèi)部應(yīng)變累積和顆粒斷裂，在循環(huán)過程中面臨循環(huán)穩(wěn)定性和耐久性的挑戰(zhàn)。

基于此，2024年11月25日，上海交通大學(xué)李林森教授、寧德時(shí)代沈重亨團(tuán)隊(duì)在國際期刊Nature ?Communications發(fā)表題為《Gradient-porous-structured Ni-rich layered oxide cathodes with high specific energy and cycle stability for lithium-ion batteries》的研究論文。

在本研究中，研究團(tuán)隊(duì)開發(fā)了一種簡單的熔融鹽輔助合成路線，將梯度分布的孔隙引入多晶NCM二次顆粒中。

梯度多孔策略創(chuàng)建了空隙空間，以緩沖一次顆粒的各向異性體積變化，有效緩解了顆粒間的裂紋并限制了阻抗增長。

它不僅提高了NCM正極的最大容量，還顯著增強(qiáng)了其實(shí)際軟包電池和全固態(tài)電池的循環(huán)穩(wěn)定性。

進(jìn)一步使高鎳低鈷正極（LiNi_0.96Co_0.02Mn_0.02O₂）結(jié)合了高比能量（基于正極重量，在0.1 C和25 °C下為941.2 Wh kg^-1，1 C = 245 mA g^-1）和高循環(huán)穩(wěn)定性（在1 C下循環(huán)800次后，相對于首次循環(huán)的容量保持率為80.5%）以及高溫存儲穩(wěn)定性（在60 °C下完全充電狀態(tài)下存儲42天后，可逆容量保持率 > 95.5%）。

圖文解讀

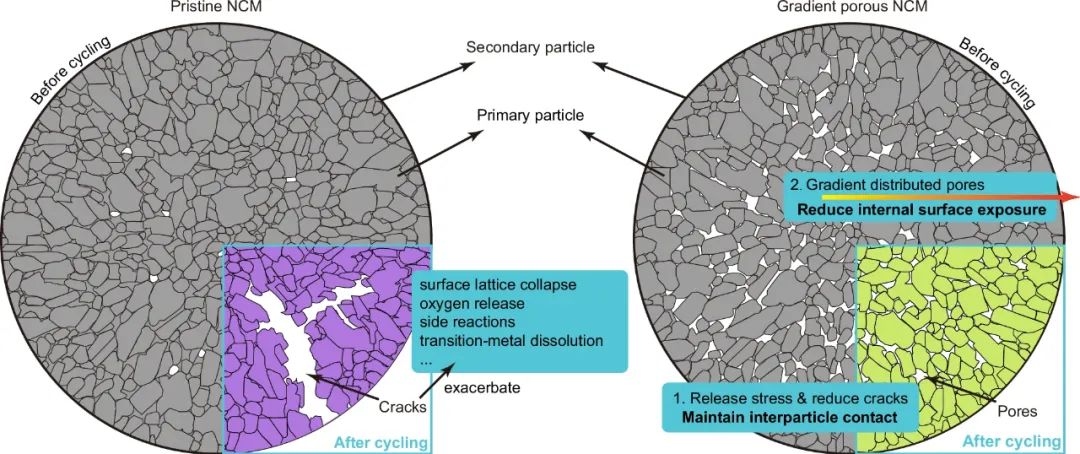

圖1：NCM陰極的梯度孔隙率設(shè)計(jì)

941 Wh/kg！上海交大&寧德時(shí)代，重磅Nature子刊

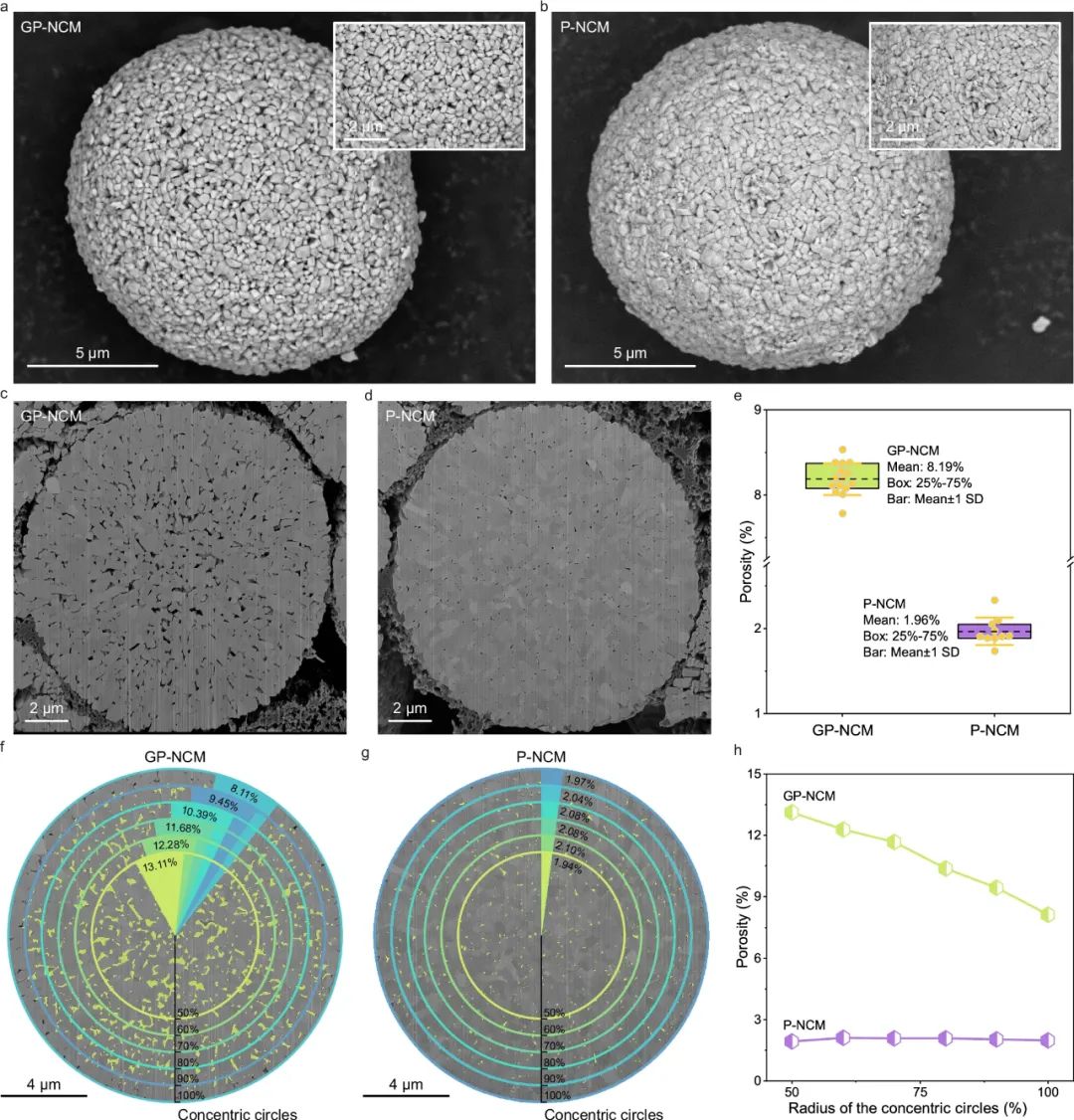

圖2：GP-NCM的表征

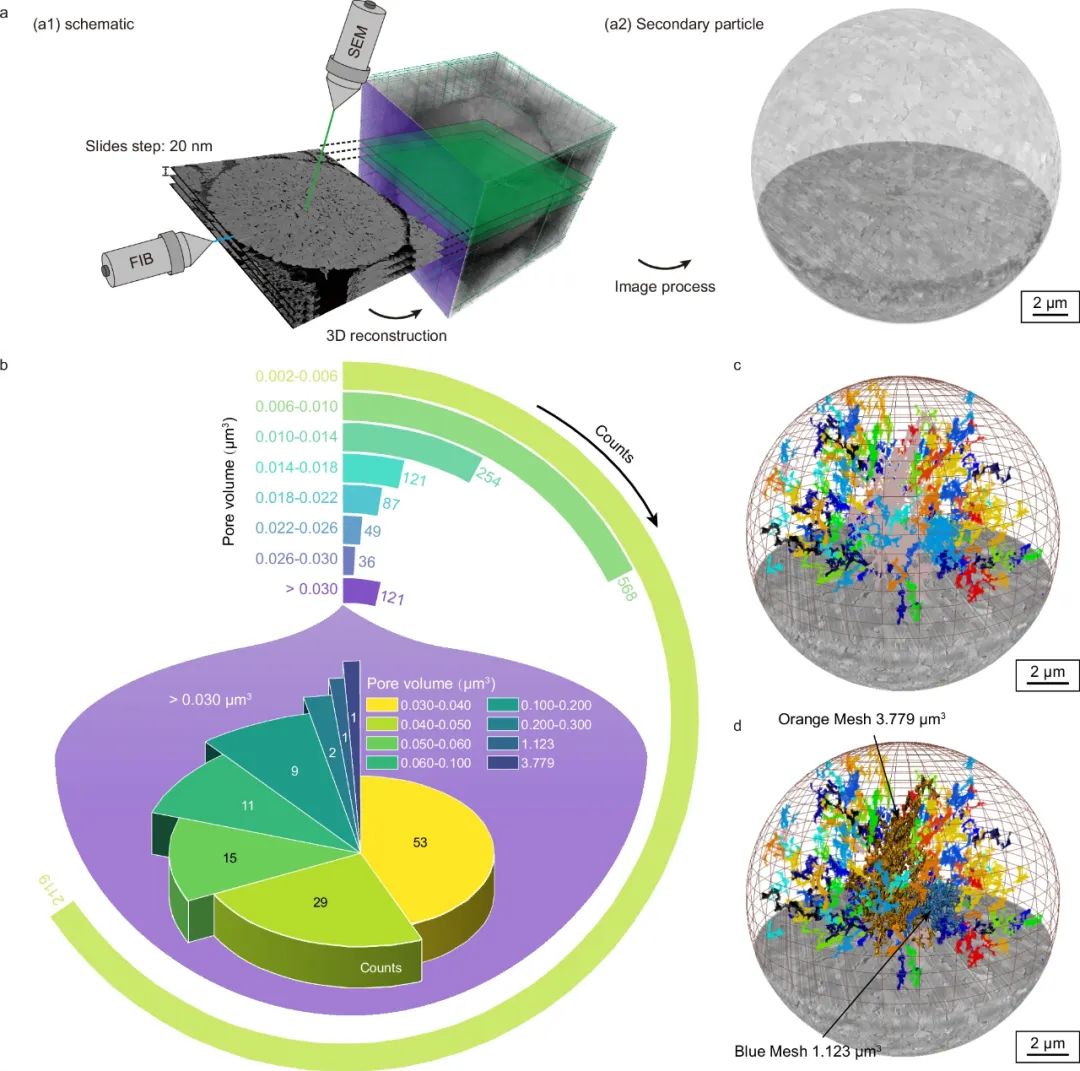

圖3：GP-NCM中孔隙的三維表征

圖4：GP-NCM的電化學(xué)性能

941 Wh/kg！上海交大&寧德時(shí)代，重磅Nature子刊

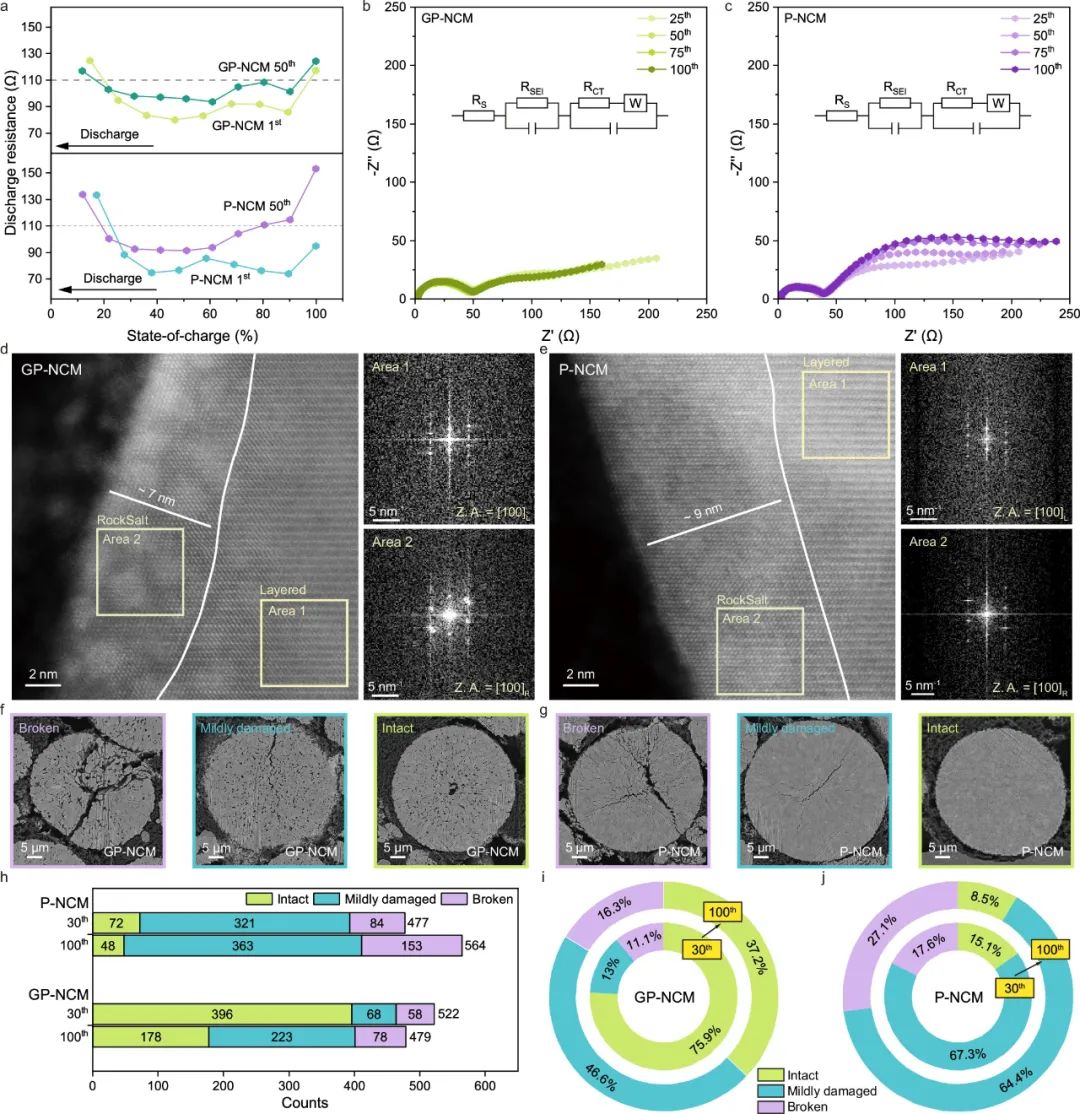

圖5：機(jī)理研究

圖6：GP-NCM作為高性能ASSB陰極

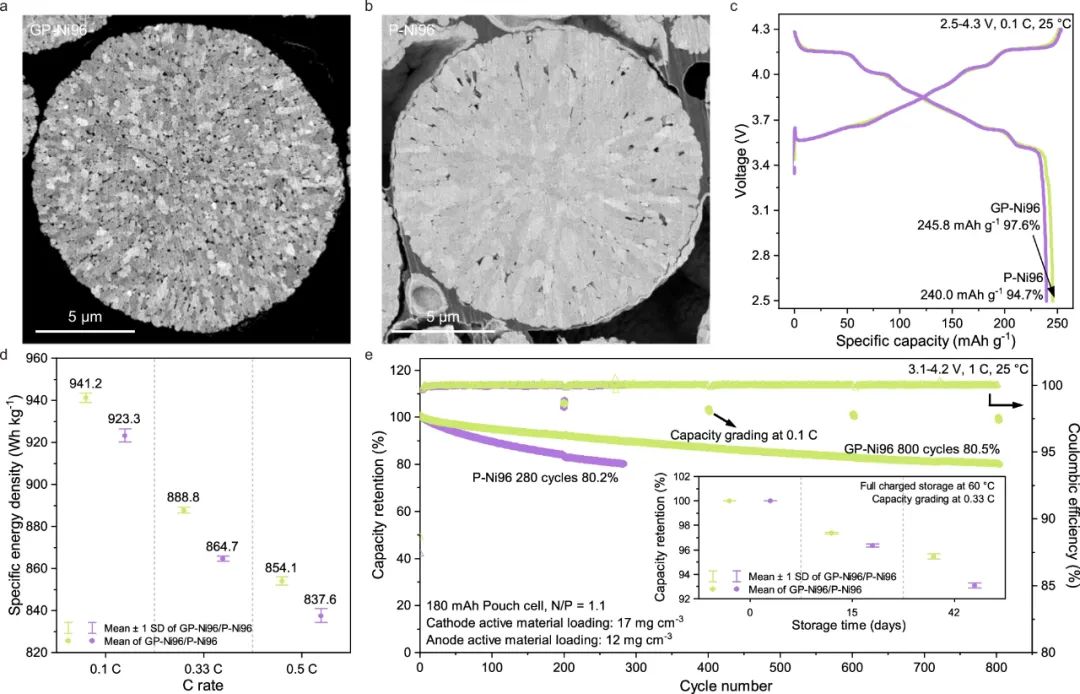

圖7：具有高鎳含量和比能的GP-NCM

文獻(xiàn)信息

Li, Z., Wang, Y., Wang, J.?et al.?Gradient-porous-structured Ni-rich layered oxide cathodes with high specific energy and cycle stability for lithium-ion batteries.?Nat Commun?15, 10216 (2024).

原創(chuàng)文章，作者：zhan1，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/11/29/cbc7d3c723/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

941 Wh/kg！上海交大&寧德時(shí)代，重磅Nature子刊

相關(guān)推薦

941 Wh/kg！上海交大&寧德時(shí)代，重磅Nature子刊
