開發具有超高比表面積的多孔材料以用于氣體儲存（例如甲烷）是一個吸引人但具有挑戰性的任務。
在這里，武漢大學汪成教授和北京大學孫俊良教授等人報道了兩種同構的三維共價有機框架（COFs），它們具有罕見的自催化alb-3,6-Ccc2拓撲結構和1.1納米的孔徑。值得注意的是，這些亞胺連接的微孔COFs不僅顯示出高的重量比Brunauer-Emmett-Teller（BET）比表面積（約每克4400平方米），而且具有高的體積BET比表面積（約每立方厘米1900平方米）。同時，它們在100 bar和298開爾文條件下的體積甲烷吸附量可達到每立方厘米264 cm3(STP)cm-3，并且在所有報道的多孔晶體材料中，它們在5到100 bar和298開爾文條件下展現出最高的體積工作能力237 cm3(STP)cm-3。

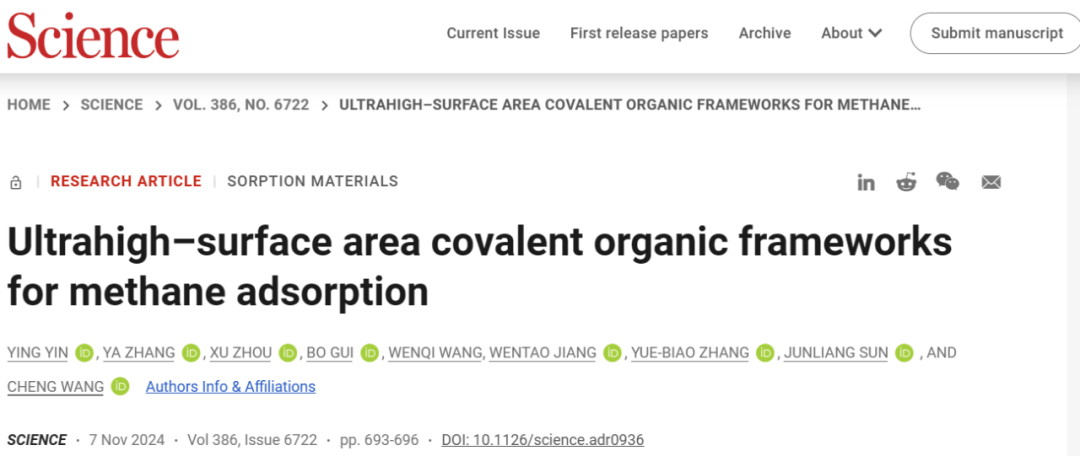

相關文章以“Ultrahigh-surface area covalent organic frameworks for methane adsorption”為題發表在Science上。
天然氣，主要由甲烷（CH4）組成，被認為是實現碳中和目標的關鍵過渡燃料，其具有高可用性和低碳排放。目前，高密度天然氣儲存的主要選擇是液化天然氣和壓縮天然氣，這些方法嚴重依賴昂貴的氣罐，并且需要高壓壓縮（通常為250bar）。相比之下，吸附天然氣提供了一種安全、經濟且環保的替代技術，通過使用CH4吸附劑在較低壓力下增加儲存能力。各種多孔材料，如活性炭和金屬–有機框架[MOFs]，已被廣泛研究作為CH4儲存介質。然而，它們的性能仍未達到美國能源部（DOE）設定的要求，主要是因為單一材料的重量和體積容量之間的權衡。理論上，有效的CH4吸附劑候選材料應具有高比表面積（>4000 m2/g）和0.8至1.5納米范圍內的狹窄孔徑分布，開發具有微孔結構的這類材料以儲存甲烷具有相當大的興趣。
共價有機框架（COFs）是通過將有機構建塊連接成二維（2D）或三維（3D）擴展網絡形成的多孔晶體材料，這一過程遵循網狀化學原理。由于其固有的多孔性和共價鍵合特性，如果能夠?qū)崿F(xiàn)足夠高的比表面積，COFs可以作為具有高穩定性的甲烷吸附劑。與2D COFs中的層疊堆疊方式不同，3D COFs中的有機構建塊是擴展的，并形成更開放的結構，具有更大的比表面積。然而，通過共價鍵形成使它們難以獲得高結晶度，且報道的例子仍然有限。此外，3D COFs通常遇到框架互穿的問題，這可以縮小孔徑，但會大幅降低比表面積。因此，構建具有0.8至1.5納米微孔和超過4000 m2/g超高比表面積的3D COFs對于高密度甲烷儲存具有吸引力，但充滿挑戰。

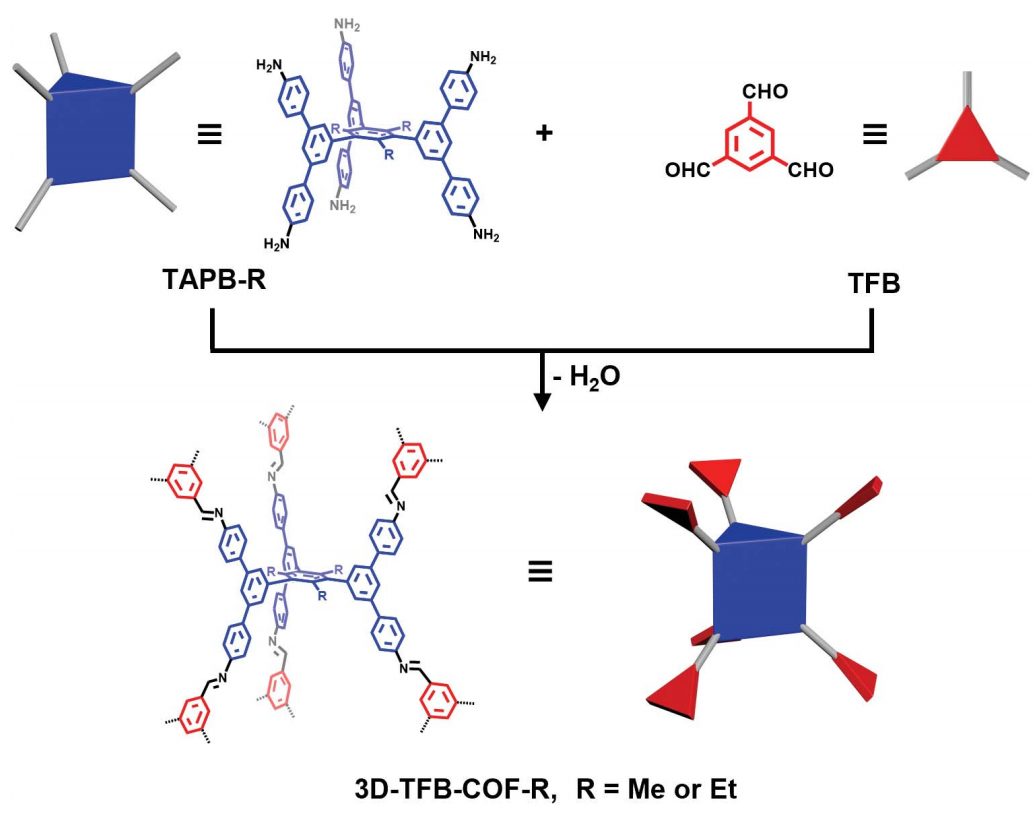

根據網狀化學原理，可以從多面體和三角形分子設計出高度多孔的結構。因此，作者使用[6+3]拓撲設計策略來構建高孔隙率的3D COFs，選擇已報道的1,3,5-三甲基-2,4,6-三[3,5-雙(4-氨基苯基-1-基)苯基-1-基]苯（TAPB-Me）或新設計的類似物1,3,5-三乙基-2,4,6-三[3,5-雙(4-氨基苯基-1-基)苯基-1-基]苯（TAPB-Et）作為6連接的多面體節點，以及1,3,5-三甲醛苯（TFB）作為3連接的構建塊。在TAPB-Me或TAPB-Et與TFB進行聚合反應（圖1）后，成功獲得了兩種同構的3D COFs（3D-TFB-COF-Me和3D-TFB-COF-Et），呈淺黃色粉末。從傅里葉變換紅外（FTIR）和13C固體核磁共振（ssNMR）譜圖來看，這兩種COFs在~1628 cm?1處顯示出FTIR峰，在~157ppm處顯示出13C ssNMR信號，表明亞胺鍵成功形成。此外，這兩種COFs展現了高熱穩定性（在氮氣氛圍下高達450°C），并且在暴露于各種溶劑如10?3?M鹽酸和3 M氫氧化鈉水溶液后也保持穩定。
如圖2A所示，3D-TFB-COF-Me顯示出許多強烈的粉末X射線衍射（PXRD）峰，表明其具有高結晶度。3D-TFB-COF-Me的掃描電子顯微鏡（SEM）和透射電子顯微鏡（TEM）圖像（圖2，B和C）揭示了均勻的星形形態，且使用連續旋轉電子衍射（cRED）技術來確定晶體結構。數據集在85 K下收集，并且在REDp軟件包中建立了單元格參數（a = 20.58 ?, b = 32.39 ?, c = 27.40 ?，具有正交對稱性）。3D-TFB-COF-Me的分辨率達到1.05 ?，能夠在Ccc2空間群下通過SHELXT直接定位所有非氫原子。最終，通過精修給出了晶格參數a=19.838(2) ?, b=32.089(2) ?, c=27.530(1) ?，加權輪廓殘差因子（Rwp）為5.33%，輪廓殘差因子（Rp）為3.94%（圖2A）。對于3D-TFB-COF-Et，其粉末X射線衍射（PXRD）圖譜與3D-TFB-COF-Me幾乎相同，并且連續旋轉電子衍射（cRED）數據的分辨率也相對較高（1.40 ?），使我們能夠定位大多數原子。

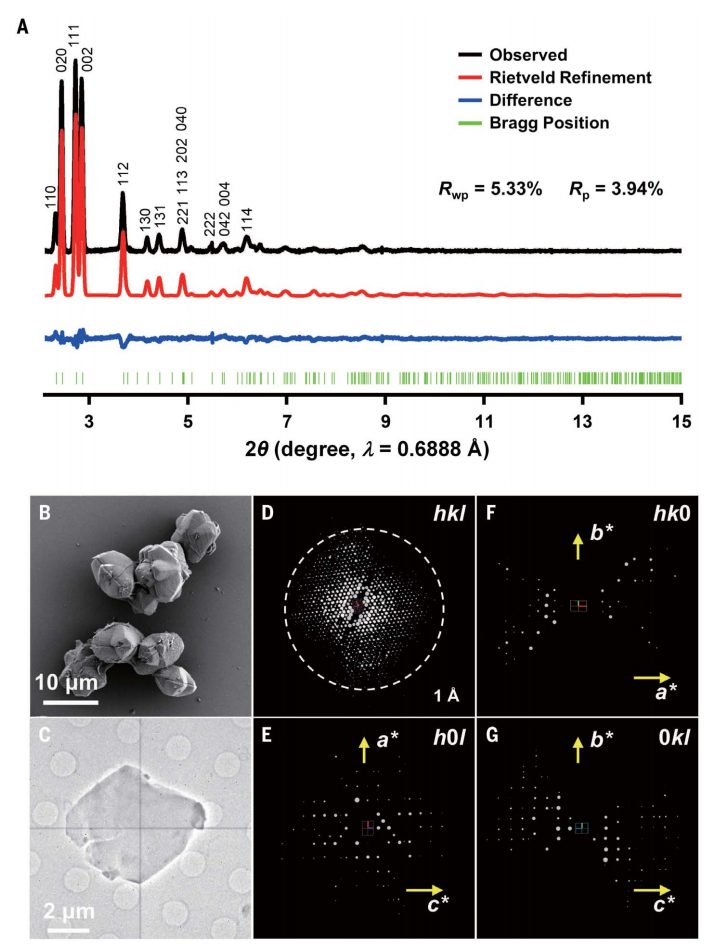

圖2：3D-TFB-COF-Me的結構測定。
根據晶體結構，這兩種COFs都具有一種罕見的自催化alb-3,6-Ccc2拓撲結構，這種結構在理論上已被TopCryst數據庫收錄，但從未在實驗中觀察到（圖3A和B），其點符號為{4.82}2{42.89.104}，這種拓撲結構可以通過將網絡分為兩部分來描述。TAPB-Me或TAPB-Et的六個臂中的四個和TFB的三個臂中的兩個以灰色連接，在垂直于b軸的平面上形成兩個相互糾纏的網。其他紅色的臂沿著b軸連接糾纏的層，形成一個自催化框架。如圖3C所示，糾纏的骨架導致了框架的空間分隔，這改變了孔的幾何形狀，并產生了具有1.1納米孔徑的3D-TFB-COFs的微孔結構。

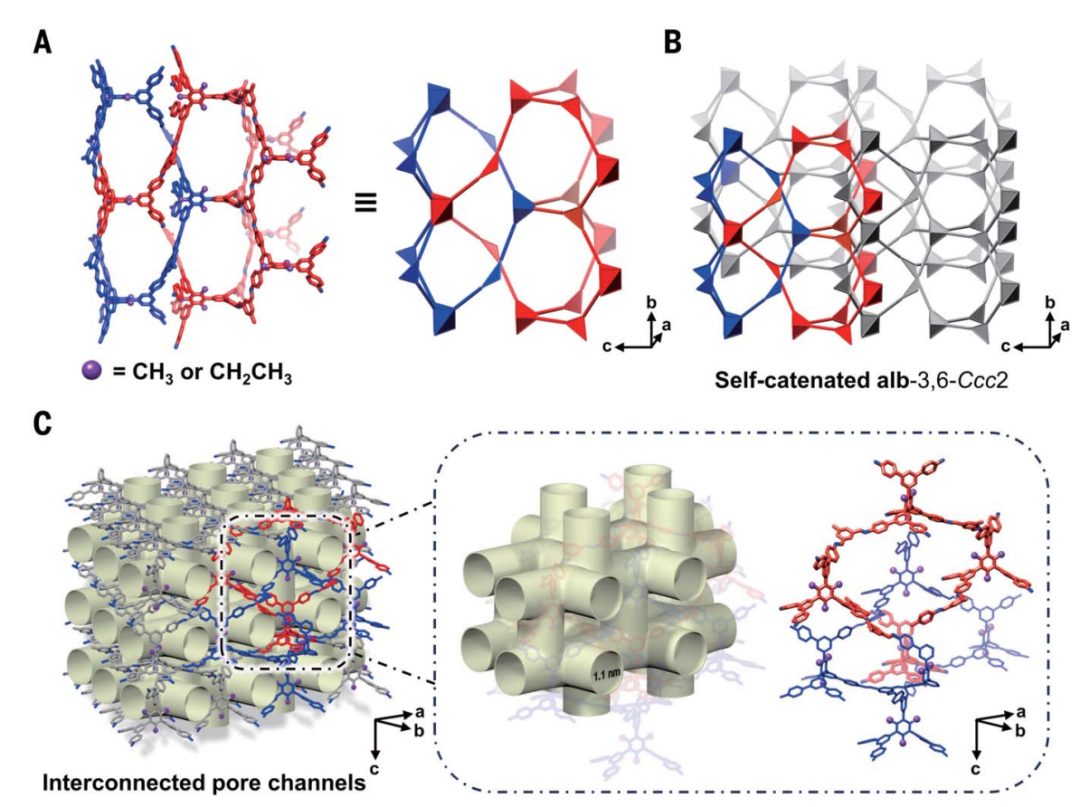

圖3：3D-TFB-COFs的結構表征。
兩種3D共價有機框架（COFs）都展現出了相互連接的孔道，且它們的構建塊暴露在外，這表明它們可能具有超高的比表面積。通常情況下，規則的高多孔晶體材料（如MOFs和COFs）雖然孔徑較大，但體積比表面積（Brunauer?Emmett?Teller，BET）較低，而框架的相互穿插通常會縮小孔徑并降低表面積。罕見的自催化alb-3,6-Ccc2拓撲結構使得這兩種COFs既有較小的孔徑又有超高的比表面積，因為自支撐結構避免了在相互穿插拓撲中不同網的緊密堆積。
此外，通過在77 K下進行氮氣吸附實驗來測量3D-TFB-COF-Me和3D-TFB-COF-Et的永久孔隙性（見圖4A）。這兩種3D COFs展現出了典型的I型等溫線，在低相對壓力下氣體吸附量急劇增加，表明了它們的微孔特性。在滿足所有四個BET標準之后，3D-TFB-COF-Me和3D-TFB-COF-Et的BET比表面積分別計算為4298和4502平方米每克。這些BET比表面積似乎是迄今為止報道的亞胺連接COFs中最高的值，并且在所有報道的微孔材料中排名前兩位。

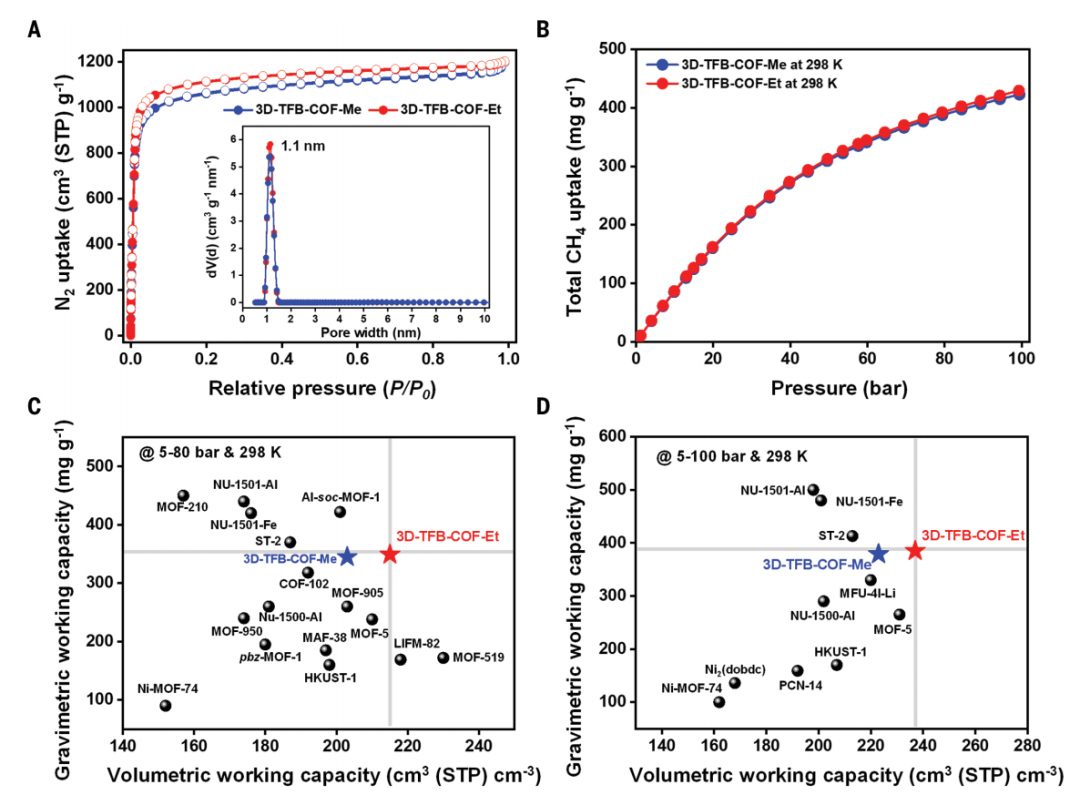

圖4：3D-TFB-COF-Me和3D-TFB-COF-Et的氣體吸附研究。
綜上所述，本文報道了兩種同構的亞胺連接的三維共價有機框架（COFs），它們采用了罕見的自催化alb-3,6-Ccc2拓撲結構，孔徑為1.1納米。這兩種微孔COFs展現出了高的重量比BET比表面積（約4400平方米每克）和體積BET比表面積（約1900平方米每立方厘米）。此外，這兩種COFs均顯示出優異的甲烷儲存性能，其中3D-TFB-COF-Et在所有多孔晶體材料中具有最高的體積工作能力。這項研究不僅證實了COFs在氣體儲存方面無與倫比的潛力，而且極大地激發了我們設計更多自催化COFs的靈感，這些COFs在重量比和體積比表面積之間具有卓越的平衡，以用于各種應用。
Ying Yin?, Ya Zhang?, Xu Zhou?, Bo Gui, Wenqi Wang, Wentao Jiang, Yue-Biao Zhang, Junliang Sun*, Cheng Wang*,?Ultrahigh-surface area covalent organic frameworks for methane adsorption, Science
