在電池電極中的插入存儲和超級電容器存儲通常被認為是獨立的現象，因此分別由不同的科學群體研究。

基于此，通過在不同厚度的二氧化鈦薄膜上進行針對性實驗，德國馬普固體研究所Joachim Maier教授和Chuanlian Xiao等人展示了這兩個過程的同時發生。為了解釋包含這兩種貢獻的整個存儲體系，混合導體和相鄰相中的電荷載體的（自由）能量是唯一需要的材料參數。實驗結果不僅統一了插入和超級電容器存儲，前者在厚膜中占主導地位，后者在薄膜或電子導電性可以忽略的情況下占主導地位。因此，存儲介質的大小和電流收集相的性質可以用來調節功率密度與能量密度之間的關系。其中，插入式存儲（如鋰離子電池中的鋰離子嵌入和脫嵌）和超級電容器中的存儲（依賴于電極表面的電荷積累）可以同時發生，并且可以通過改變電極的物理特性（如厚度）和化學特性（如電子導電性）來調控。這種統一的觀點有助于設計出既具有高能量密度又具有高功率密度的電化學儲能系統。

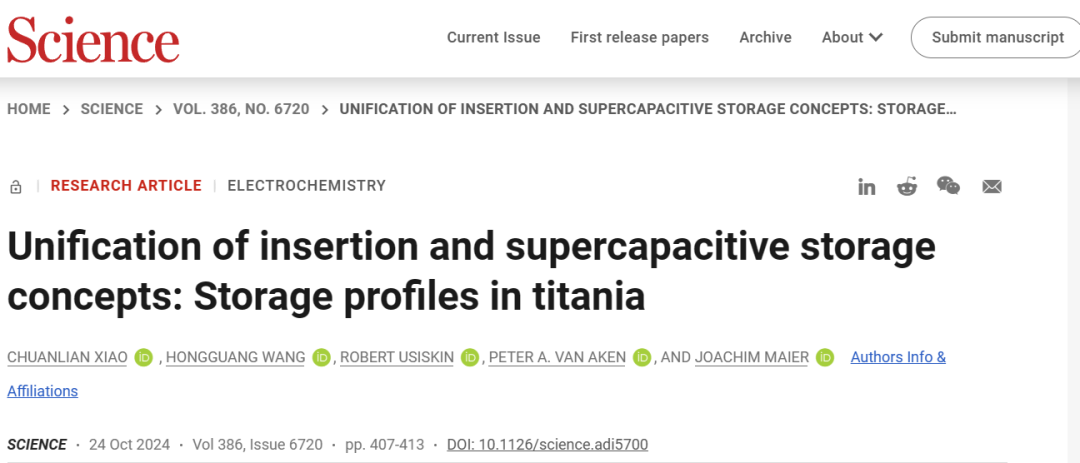

相關文章以“Unification of insertion and supercapacitive storage concepts: Storage profiles in titania”為題發表在Science上。

目前的能量存儲設備格局主要由兩種看似乎是完全不相干的設備所主導：（鋰）插層電池和超級電容器。鋰插層電池對于為現代設備供電是不可或缺的，并且，由于它們具有較大的容量，也是電網儲能的候選設備。盡管鋰電池在全球范圍內得到了廣泛的使用，但電極的電荷載體熱力學，即鋰離子和電子濃度隨位置和電壓變化的依賴性，尚未得到充分的研究。

其中，電極既具有電子導電性也具有離子導電性，所以儲能電極的主體部分是化學電容性的（圖1）。這帶來了兩個矛盾的后果：能量密度巨大，但由于體相擴散緩慢，通常功率密度較差。對于超級電容器來說，情況正好相反：充電僅限于界面，不需要體相化學擴散，從而帶來了更高的功率密度，但能量密度較低（圖1）。

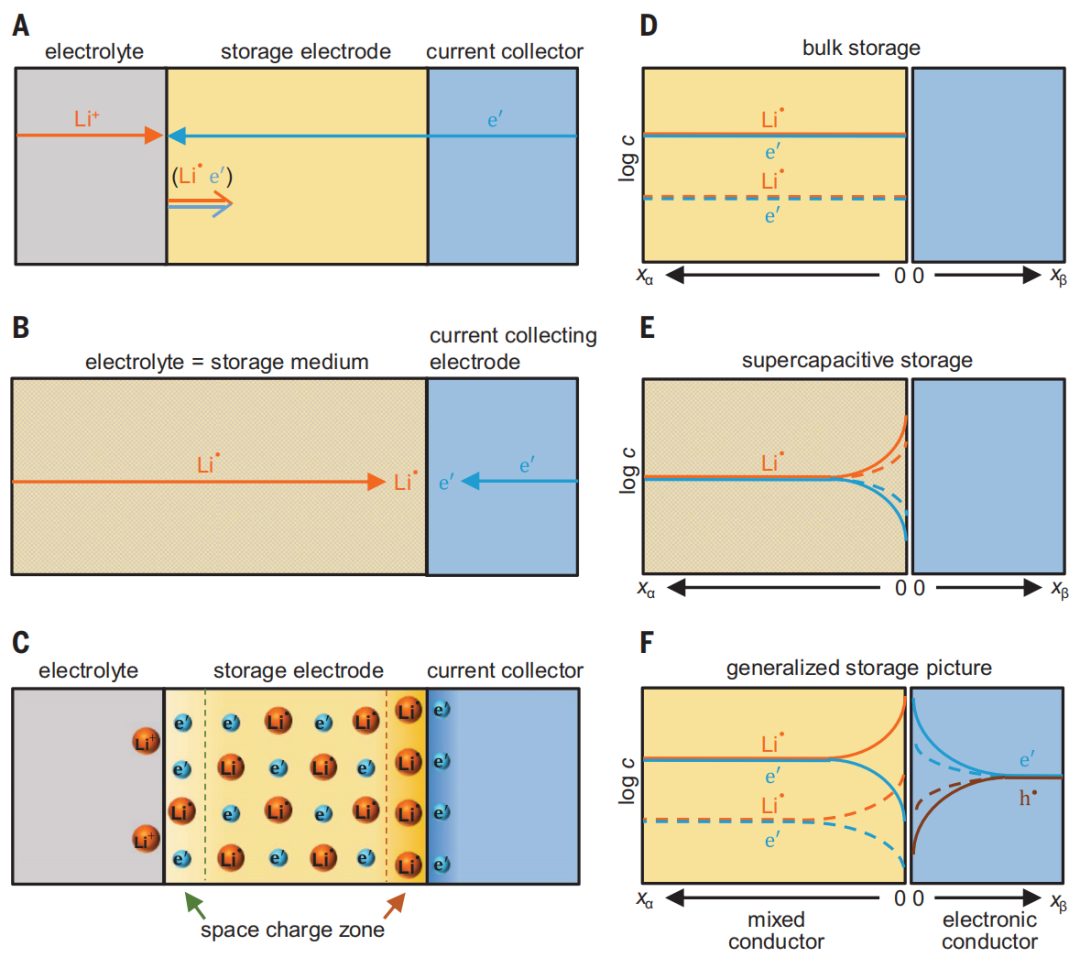

圖1：插入式和超電容式存儲。

兩種儲能模式看起來比它們實際上更為分離。事實上，它們的共同基礎并沒有得到真正的重視，這從它們在典型儲能會議的議程中被分開處理就可以看出。利用二氧化鈦（TiO₂）作為混合導體的例子，通過針對性的實驗表明，這是由于對電荷載體化學及其空間依賴性的了解不足所致。

在最原始的意義上，超級電容器完全依賴于電氣極化。在兩個電極-電解質界面形成了兩個對立的雙電層，總體上，在電解質內部有質量守恒。電極純粹作為電子導體。也有一些變體的超級電容器存儲，其中發生了法拉第電極反應，但只有界面受到影響。這種贗電容器甚至可能具有更高的容量，并且“電化學電容器”這個術語已經被泛泛地使用。人們也可以在一側使用一個可逆的電極，以便在可逆?zhèn)鹊馁|(zhì)量變化以改變可逆電池電壓的方式改變鋰電位。在物理界，這種現象被稱為“電解質門控”。如果將電子導電和離子導電相的集合體視為復合電極，則可以從與之前討論的復合電解質的傳輸方式類似的角度來看待其中的額外存儲。一個無法容納鋰離子的電子導體與一個無法容納電子的離子導體（例如，沒有過渡金屬）的復合體，現在可以以分工合作的方式存儲鋰（Li⁺+e^–）。

為了展示插入和超級電容器存儲之間的聯系，作者使用了被充分理解的混合導體TiO₂，并通過實驗推導出了位置依賴的存儲曲線。其主體部分反映了插入貢獻，界面過剩反映了超級電容器貢獻。最重要的是，從實驗中獲得的整個曲線可以追溯到電荷載體熱力學，這使人們能夠統一這兩個概念，即插入和超級電容器功能。

圖2：存儲測量。

作者使用了二氧化鈦（TiO₂）薄膜進行研究，并考慮了通過測量不同電子接受基底上鋰吸收量作為薄膜厚度函數的局部儲能容量。以銳鈦礦、金紅石或鈦酸鹽形式存在的塊狀TiO₂可以容納鋰，但除此之外，與電子導體如摻雜的SrTiO₃（ST）或Ru的界面可以通過空間電荷（工作共享）效應吸收過量鋰。從不同放電倍率下納米顆粒的研究中也暗示了銳鈦礦中界面儲能的可能性。類似于作為厚度函數的并行電導率的薄膜研究，作為厚度函數的電容研究允許我們分離體相和邊界效應。在平衡狀態下，預期會得到一條直線，斜率表示體相容量增量，截距給出過量邊界值（Qint）。

其中，薄膜中的TiO₂的多形體是銳鈦礦，其缺陷化學是眾所周知的。已經表明，鋰離子在體相中占據間隙位置，濃度至少達到δ = 0.5，由Ti d軌道中的傳導電子（Ti³⁺）補償。此外，作者對電化學儲能實驗的分析伴隨著在有偏壓（η）和無偏壓的情況下測量與界面的電導率和電容，電路設置在圖2，A~C和3A中表示。

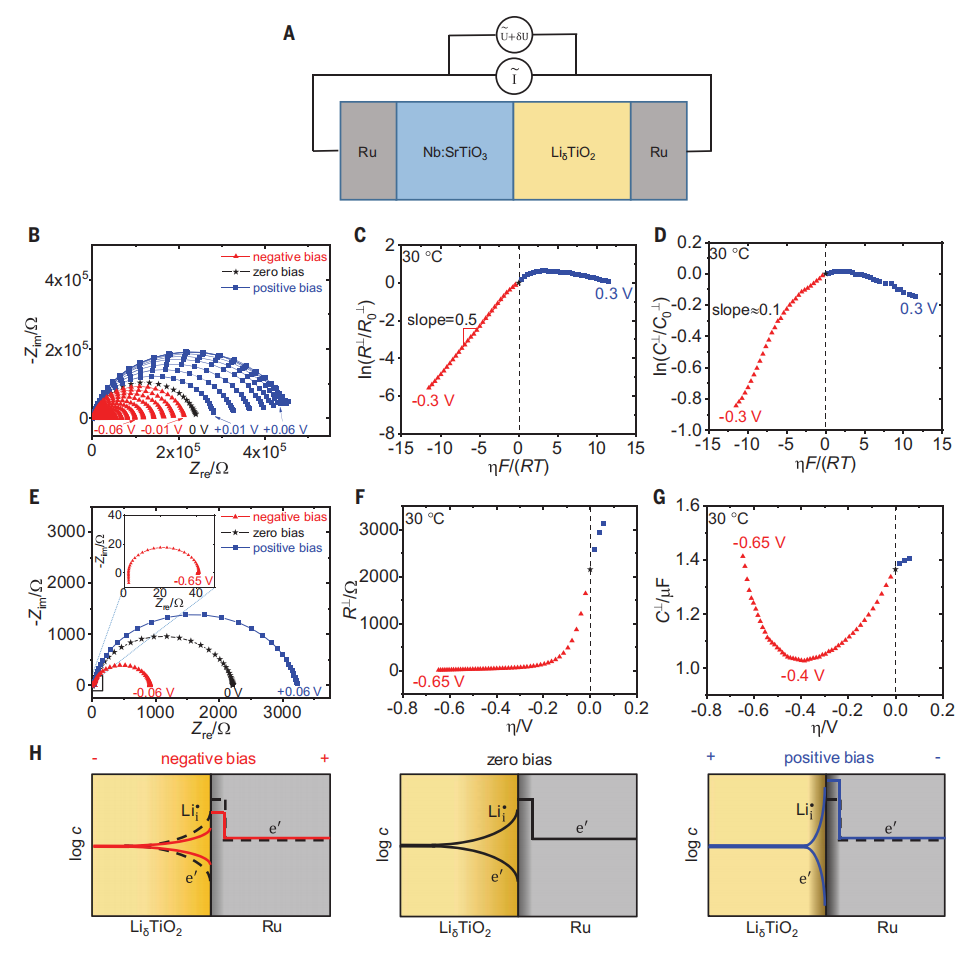

圖3：阻抗測量。

圖5：Li_δTiO₂與集流體相組合存儲情況示意圖。

綜上所述，作者提供了精確的實驗證據，證明了對于具有有限離子和電子導電性的儲能介質，其儲能位置依賴性。這種最一般的情況包括插層（體相儲能）和超級電容器儲能（或者更精確地說，是工作共享的界面儲能）。如果電子導電性可以忽略不計，那么只有超級電容器儲能是可能的；否則，兩種模式會同時發生，比例取決于顆粒大小和電壓。尺寸的變化以及相鄰相的性質證明是調節這一比例的決定性因素，從而將儲能模式從插層轉移到界面或反之亦然。厚樣品和/或高電子（自由）能量的集流體有利于插層模式，而薄樣品和/或在集流體中容易容納多余電子則有利于超級電容器模式。這項關于選定模型材料的工作不僅提出了一個經過實驗驗證的統一儲能方法，而且更重要的是，它為調整功率與能量密度打開了新的視角，這是能源研究中的關鍵問題之一。

Chuanlian Xiao*, Hongguang Wang, Robert Usiskin?, Peter A. van Aken, Joachim Maier*,?Unification of insertion and supercapacitive storage concepts: Storage profiles in titania, Science.
