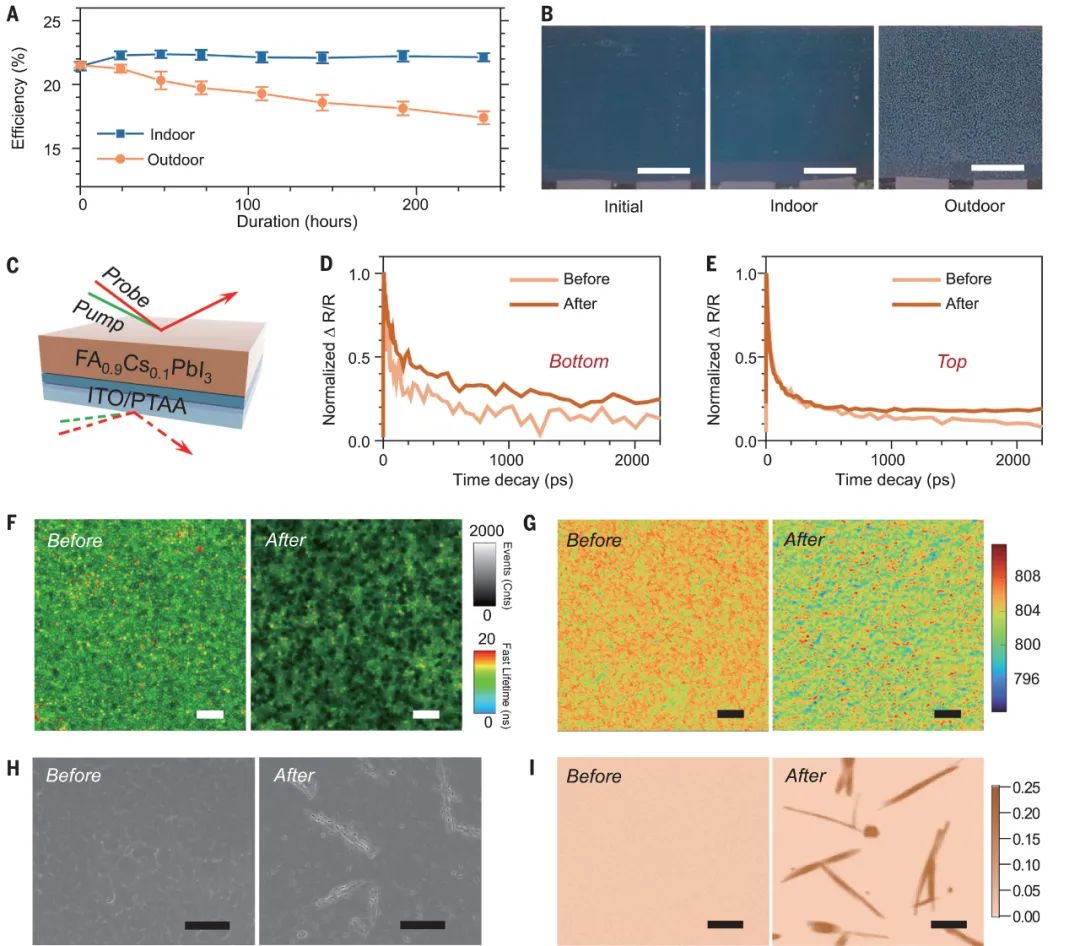

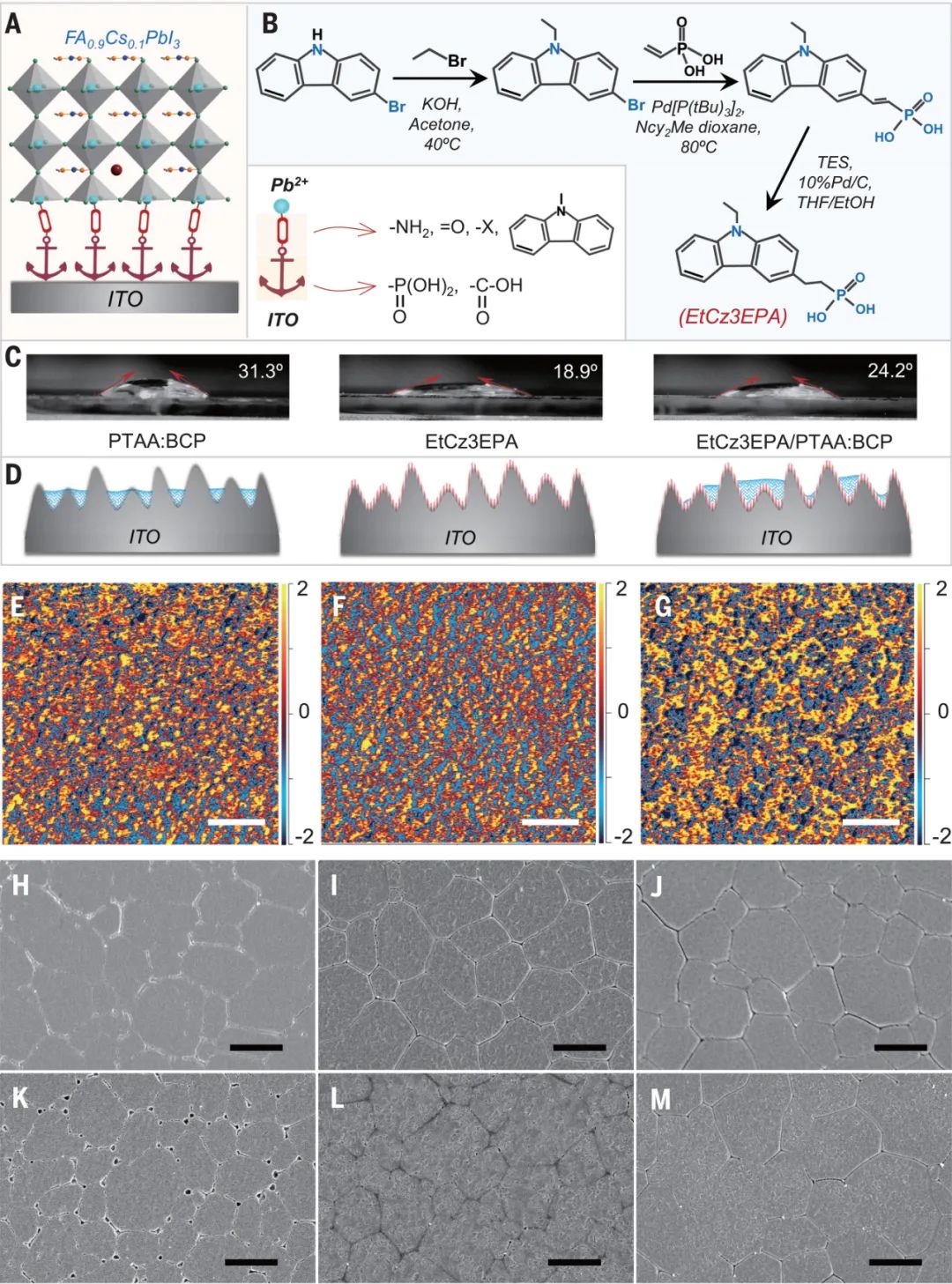

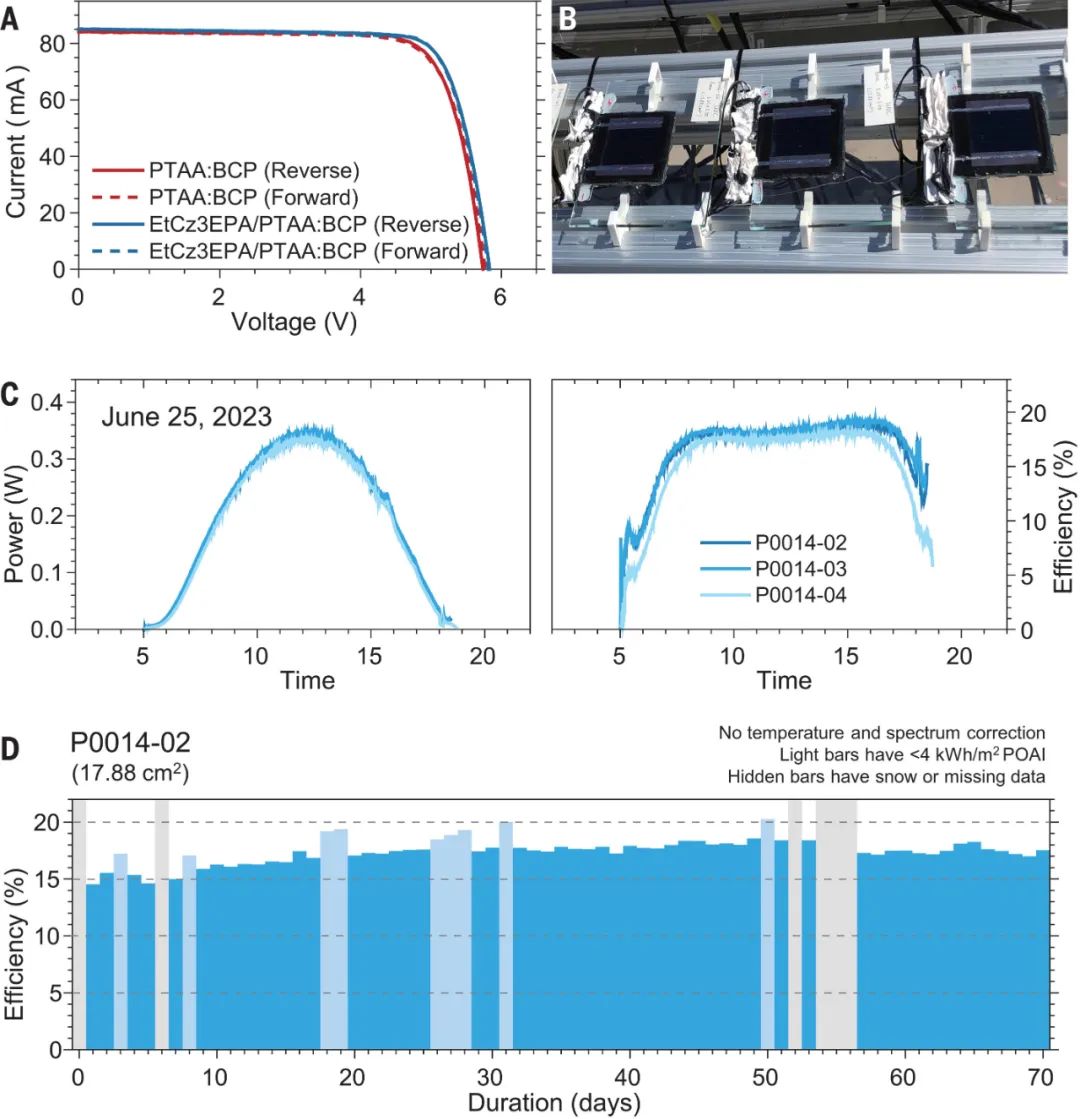

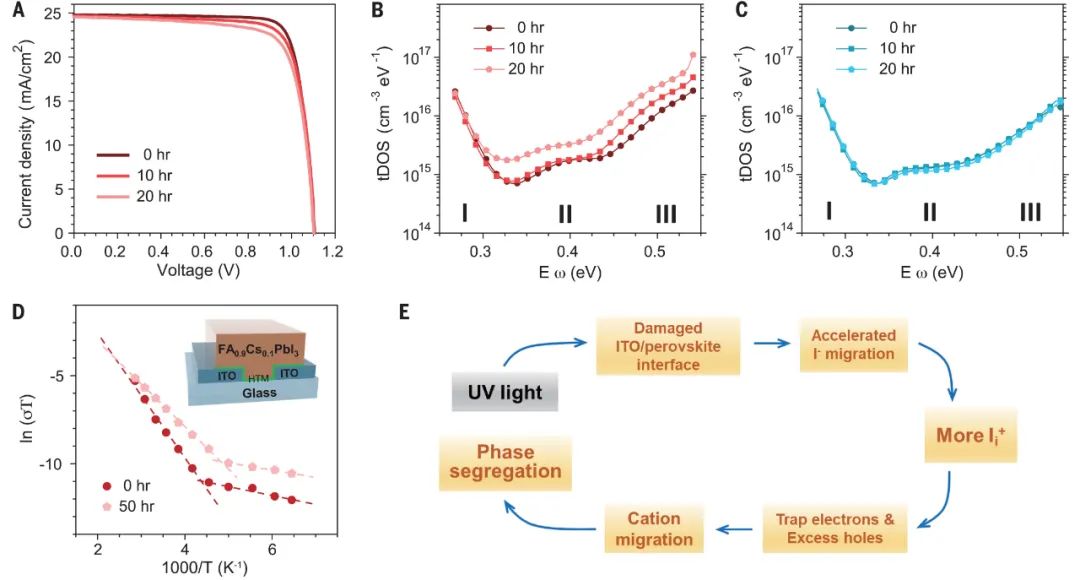

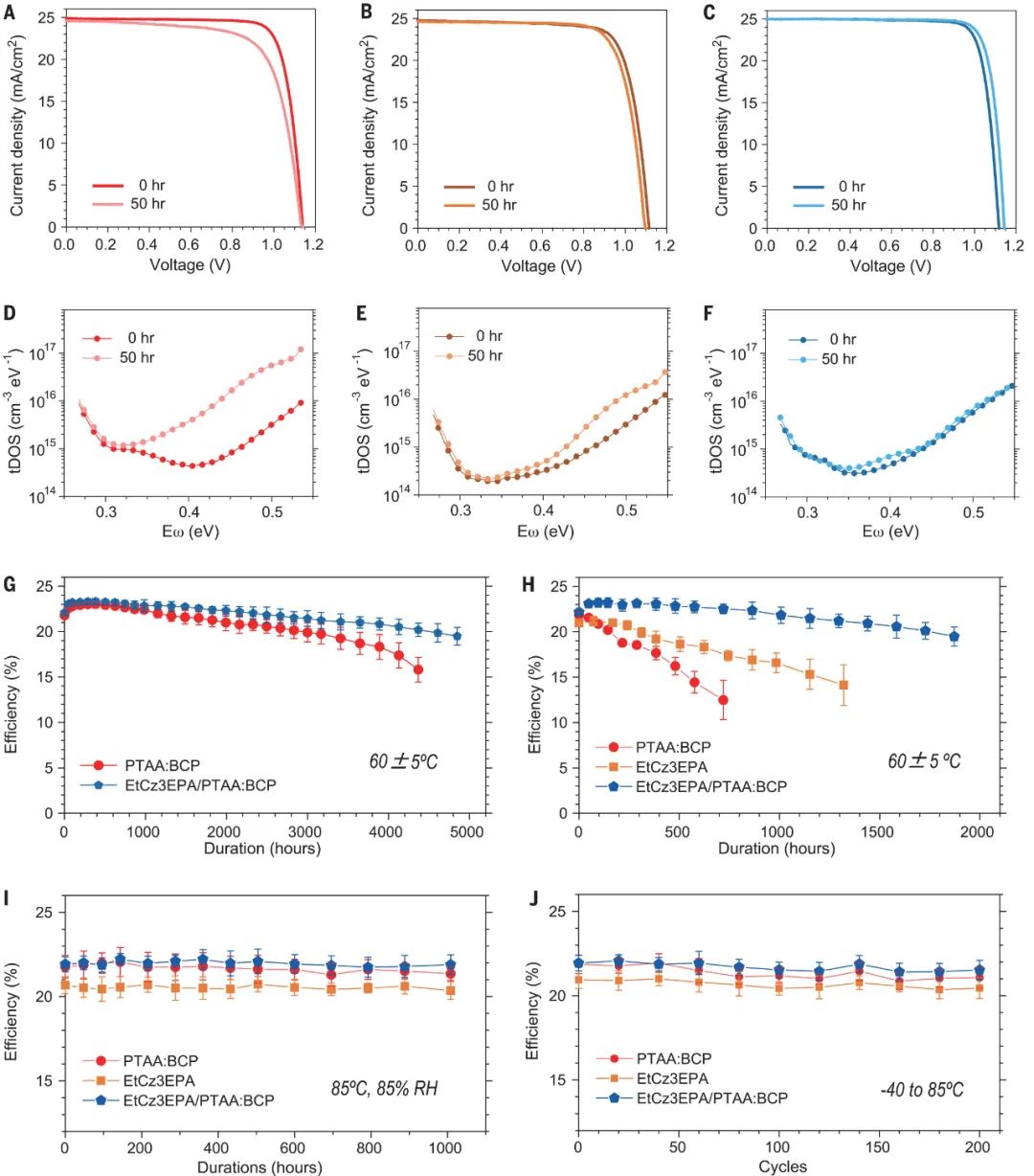

論文速覽 鈣鈦礦太陽(yáng)能電池（perovskite solar cells, PSCs）通常在不代表室外使用的條件下在室內(nèi)進(jìn)行測(cè)試。戶外測(cè)試中電池的更快降解源于更高的紫外線水平，導(dǎo)致銦錫氧化物和混合空穴傳輸層界面的剝離。而鈣鈦礦太陽(yáng)能電池室內(nèi)測(cè)試中使用的發(fā)光二極管（LED）不會(huì)將它們暴露在實(shí)際戶外，使用中可能受到的紫外線在輻射水平下。本研究探討了在未過(guò)濾陽(yáng)光下以及室內(nèi)LED燈測(cè)試條件下，p-i-n結(jié)構(gòu)鈣鈦礦太陽(yáng)能電池的降解機(jī)制。研究發(fā)現(xiàn)，鈣鈦礦與聚合物空穴傳輸材料（HTMs）及透明導(dǎo)電氧化物（TCOs）之間的弱化學(xué)鍵合是加速A位陽(yáng)離子遷移的主要原因，而非HTMs的直接降解。通過(guò)引入芳香族磷酸，[2-(9-乙基9H-咔唑-3-基)乙基]磷酸（EtCz3EPA），在鈣鈦礦/HTM/TCO區(qū)域增強(qiáng)了鍵合，磷酸基團(tuán)與TCOs鍵合，氮基團(tuán)與鈣鈦礦中的鉛相互作用。EtCz3EPA與強(qiáng)空穴提取聚合物組成的混合HTM不僅保持了高效率，還提高了鈣鈦礦器件的紫外穩(wěn)定性。經(jīng)Perovskite PV Accelerator for Commercializing Technologies (PACT)中心獨(dú)立測(cè)試，冠軍級(jí)鈣鈦礦微型模塊在戶外測(cè)試29周后仍保持了超過(guò)16%的操作效率。本研究還討論了提高戶外耐久性的必要性，并提出了縮小室內(nèi)與戶外耐久性測(cè)試結(jié)果差距的方法。圖文導(dǎo)讀 圖1：在室內(nèi)和室外條件下PSCs的降解情況。圖2：紫外光誘導(dǎo)的鈣鈦礦降解機(jī)制。圖3：更強(qiáng)鍵合HTMs的分子設(shè)計(jì)。圖4：不同HTMs的小器件在50 h LEP光浸泡后的J-V曲線，以及對(duì)應(yīng)的陷阱密度和在LED燈和LEP燈照射下的光浸泡穩(wěn)定性測(cè)試結(jié)果。圖5：鈣鈦礦微型模塊的戶外試驗(yàn)結(jié)果。總結(jié)展望 本文研究了紫外光引起的PSCs的降解機(jī)制，通過(guò)引入更強(qiáng)的鍵合分子到器件中，顯著提高了鈣鈦礦微型模塊的戶外穩(wěn)定性。研究表明，紫外光直接損害了鈣鈦礦基底的界面，導(dǎo)致空穴提取效率降低，并加速了A位陽(yáng)離子的遷移。通過(guò)在鈣鈦礦/HTM/ITO區(qū)域引入強(qiáng)鍵合分子，減少了該區(qū)域周?chē)姆蔷?，并抑制了紫外光下的?yáng)離子遷移。采用混合HTM EtCz3EPA/PTAA:BCP的小面積PSCs，在LED和LEP燈下的T90壽命分別提高到約4610 h和約1780 h。經(jīng)PACT中心獨(dú)立測(cè)試，冠軍微型模塊在戶外測(cè)試29周后，仍保持了超過(guò)16%的操作效率。這些成果為鈣鈦礦太陽(yáng)能電池的商業(yè)化和長(zhǎng)期穩(wěn)定性提供了重要的理論和實(shí)踐基礎(chǔ)。文獻(xiàn)信息標(biāo)題：Strong-bonding hole-transport layers reduce ultraviolet degradation of perovskite solar cells期刊：Science
DOI：10.1126/science.adi4531
1.?Strong-bonding hole-transport layers reduce ultraviolet degradation of perovskite solar cells,?Science, Vol 384, Issue 6700, pp. 1126-1134 (2024)
2. Lead-chelating hole-transport layers for efficient and stable perovskite minimodules, Science, ?380, 6647, ?823-829?DOI: 10.1126/science.ade9463
3. Stabilizing perovskite-substrate interfaces for high-performance perovskite modules, Science, ?20 Aug 2021, Vol. 373, Issue 6557, pp. 902-907 DOI: 10.1126/science.abi63234. Response to Comment on ‘Resolving spatial and energetic distributions of trap states in metal halide perovskite solar cells, Science, Vol. 371, Issue 6532, eabd8598 (2021)5. Resolving spatial and energetic distributions of trap states in metal halide perovskite solar cells?, Science, Vol. 367, Issue 6484, pp. 1352-135.
6.?Stabilizing halide perovskite surfaces for solar cell operation with wide-bandgap lead oxysalts?, Science, Vol. 365, Issue 6452, pp. 473-478?(2019)
-透明背底.png)
