国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

第一作者：Bingbing Yang，Yiqian Liu

通訊作者：林元華

通訊單位：清華大學

林元華，男，博士，清華大學教授。目前發(fā)表SCI收錄論文300余篇，其中在Science、Nat. Mater.、Nat. Energy、Nat. Comunn.、Phys. Rev. Lett., Adv. Mater等期刊上發(fā)表100余篇，SCI論文被引用30000余次。申請專利30項，獲授權(quán)20項。在國際國內(nèi)會議上做邀請報告80余次。

論文速覽

為實現(xiàn)高的儲能性能，必須在極化和擊穿強度這兩個矛盾參數(shù)之間做出取舍。研究表明，無論是什么材料類型，都可以通過控制微觀結(jié)構(gòu)來調(diào)節(jié)這兩個參數(shù)：非晶態(tài)具有更高的擊穿強度，而晶態(tài)則具有更大的極化強度。然而，如何平衡非晶態(tài)和晶態(tài)相是一個需要系統(tǒng)和定量研究的問題。

通過相場模擬，作者全面評估了極化與擊穿場隨微觀結(jié)構(gòu)演變（即晶粒尺寸和結(jié)晶度）之間的權(quán)衡。結(jié)果表明，晶粒尺寸?。s10-35 nm）且結(jié)晶度適中（約60%~80%）更有利于同時保持相對較高的極化和擊穿場，從而有助于實現(xiàn)高的整體能量存儲性能。實驗上，作者在微晶-非晶雙相Bi₃NdTi₄O₁₂薄膜中實現(xiàn)了高達131 J cm^-3的超高能量密度和81.6%的高效率。本工作為通過簡單有效的微觀結(jié)構(gòu)設(shè)計大幅提升介電能量存儲提供了指導。

圖文導讀

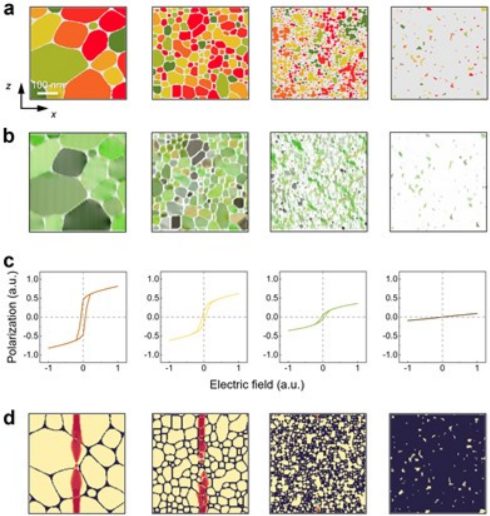

圖1：BNT多晶在晶粒尺寸和結(jié)晶度從左到右減小的情況下，通過相場模擬得到的結(jié)構(gòu)演變、極化分布和擊穿路徑。

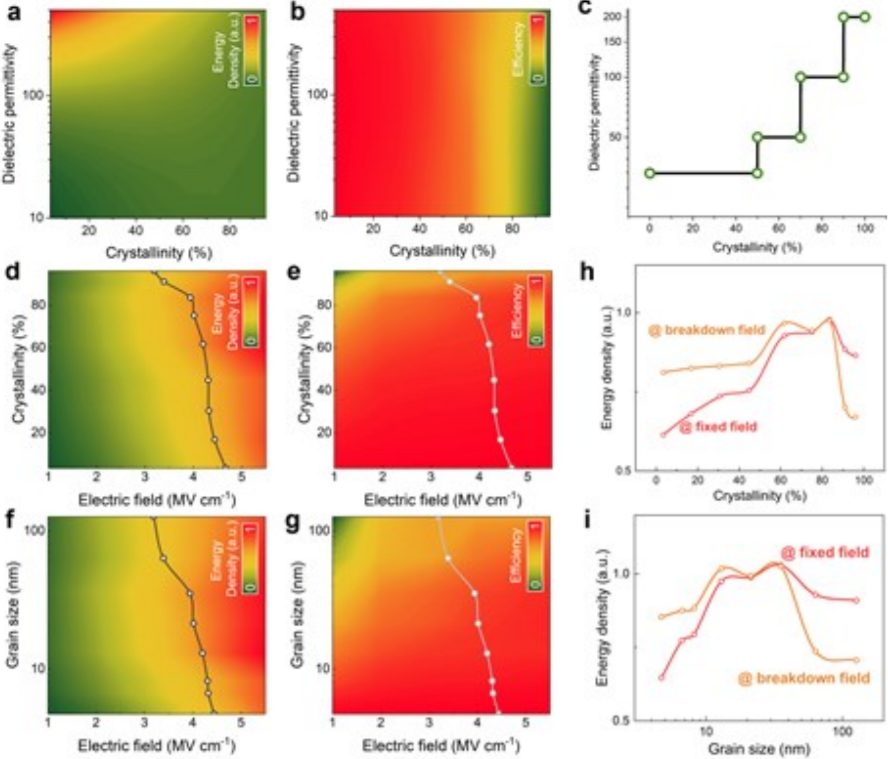

圖2：在固定電場下，不同晶態(tài)和晶粒尺寸下的能量存儲性能。

圖3：不同熱處理溫度下BNT薄膜的表面形貌、P-E回線以及從P-E回線得出的極化性能參數(shù)。

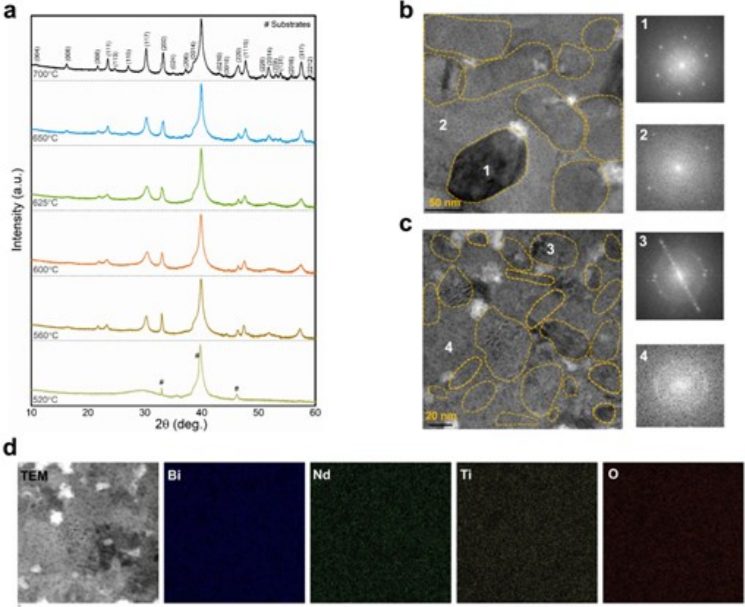

圖4：BNT薄膜的相結(jié)構(gòu)和微觀結(jié)構(gòu)演變，包括晶粒尺寸和非晶相分布。

圖5：BNT薄膜極結(jié)構(gòu)的演變。

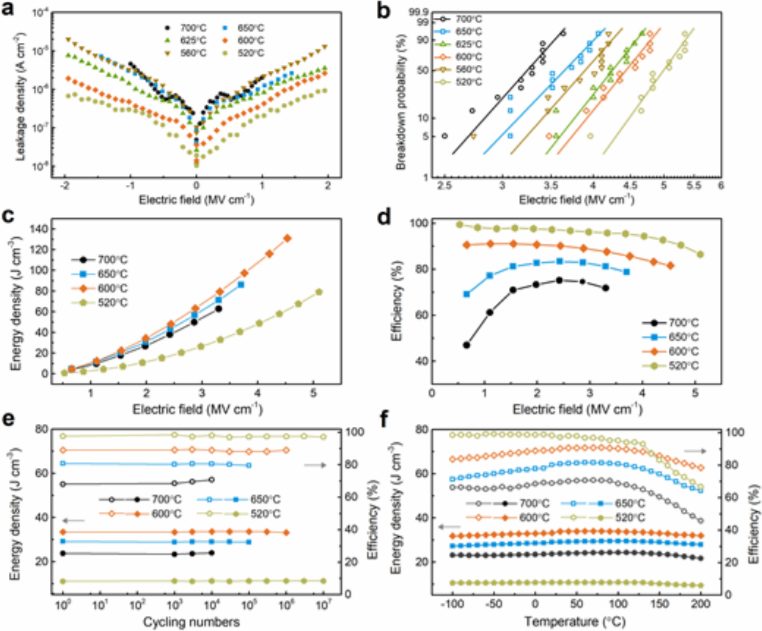

圖6：BNT薄膜的能量存儲性能。

總結(jié)展望

本文通過理論和實驗相結(jié)合的方法，系統(tǒng)研究了微觀結(jié)構(gòu)演變對極化和擊穿行為的影響，并全面評估了極化與擊穿場之間的權(quán)衡。研究結(jié)果表明，具有小晶粒尺寸和適度結(jié)晶度的介電材料不僅有利于實現(xiàn)高擊穿場，而且能夠保持相對較大的極化，從而實現(xiàn)比報道的近非晶介電材料更高的能量密度和效率。

在BNT薄膜中實現(xiàn)了131 J cm^-3的高能量密度和81.6%的高效率。本工作為通過設(shè)計多晶微結(jié)構(gòu)來普遍提高介電材料的能量存儲性能提供了深入的見解，并建議了優(yōu)化的微觀結(jié)構(gòu)參數(shù)區(qū)間。

文獻信息

標題：Balancing Polarization and Breakdown for High Capacitive Energy Storage by Microstructure Design

期刊：Advanced Materials

DOI：10.1002/adma.202403400

原創(chuàng)文章，作者：計算搬磚工程師，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/06/05/6075a063a9/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

清華大學林元華教授，最新AM！

相關(guān)推薦

清華大學林元華教授，最新AM！
