国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?天工大AEM：LiF/LiCl固體電解質(zhì)界面實現(xiàn)4.8 V鋰金屬電池

由富鋰錳基氧化物（LRMO）正極和鋰金屬負極構(gòu)成的鋰金屬電池因其高能量密度而備受關(guān)注。然而，其在高電壓下電解質(zhì)分解、正極和負極的不穩(wěn)定性限制了其實際應(yīng)用。

在此，天津工業(yè)大學(xué)馬建民團隊提出了一種電解質(zhì)工程策略即以氯苯作為添加劑，在正極和負極上構(gòu)建堅固的、高Li⁺導(dǎo)電的固體電解質(zhì)界面。

研究表明，由于LiCl、LiF組成的電解質(zhì)界面具有高機械穩(wěn)定性和界面動力學(xué)，電解質(zhì)分解和過渡金屬離子溶解都被有效抑制。同時，堅固的LiF/LiCl的固體電解質(zhì)界面可以有效抑制鋰枝晶的過度生長。結(jié)果顯示，采用優(yōu)化的 2.0 wt.% 氯苯的Li||LRMO 電池在 0.5 C 下循環(huán) 200 次后顯示出 86.1% 的高容量保持率。

圖1. 電池性能

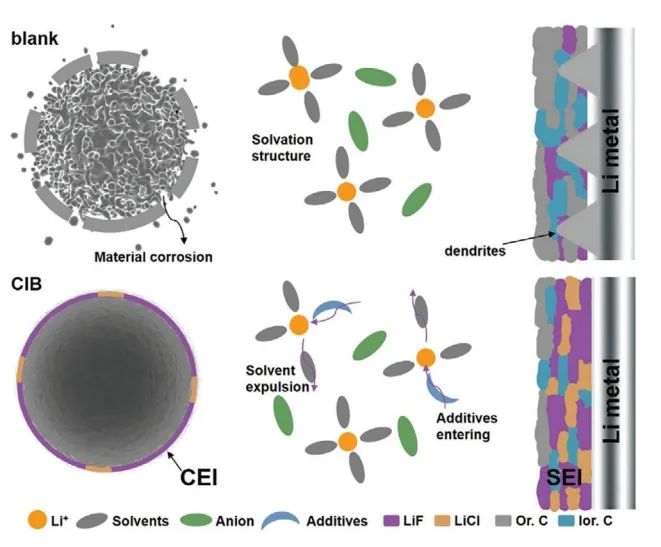

總之，該工作成功證明了ClB 添加劑可以調(diào)節(jié) Li⁺ 溶劑化結(jié)構(gòu)，并分別參與正極和負極表面上堅固的 CEI 和 SEI 形成。此外，穩(wěn)定的LiF/LiCl輔助SEI可以有效抑制鋰枝晶的過度生長。

結(jié)果顯示，具有 2.0 wt.% ClB 電解質(zhì)的Li||Li對稱電池可以穩(wěn)定循環(huán)超過300h且表現(xiàn)出較低的過電位。同時，組裝的 Li||LRMO 電池 0.5 C 下循環(huán) 200 次后表現(xiàn)出 86.1% 的高容量保持率。因此，該項工作將為通過電解質(zhì)工程構(gòu)建堅固、高Li⁺導(dǎo)電的固體電解質(zhì)界面來實現(xiàn)高性能Li||LRMO電池提供重要參考。

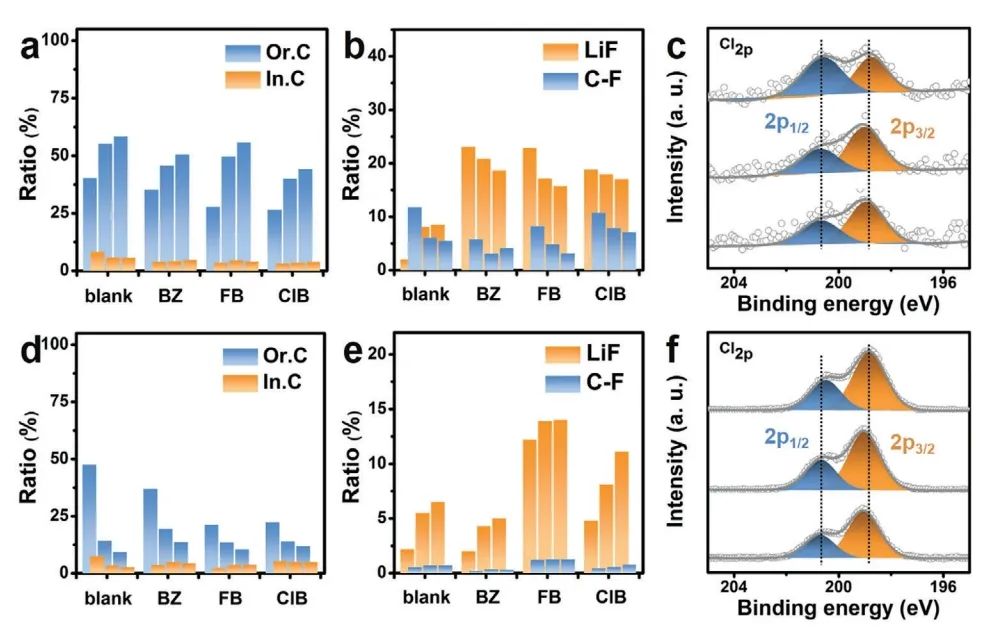

圖2. 固體電解質(zhì)界面分析

Dual LiF/LiCl‐Rich Solid Electrolyte Interphases with Robust and Li+‐conductive Characteristics for 4.8 V Lithium Metal Batteries, Advanced Energy Materials 2024 DOI: 10.1002/aenm.202400067

原創(chuàng)文章，作者：wang，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/05/28/f6149edecd/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?天工大AEM：LiF/LiCl固體電解質(zhì)界面實現(xiàn)4.8 V鋰金屬電池

相關(guān)推薦
