第一作者：Han K. D. Le, Ye Zhang（共同第一作者）

通訊作者：楊培東

通訊郵箱：加州大學伯克利分校

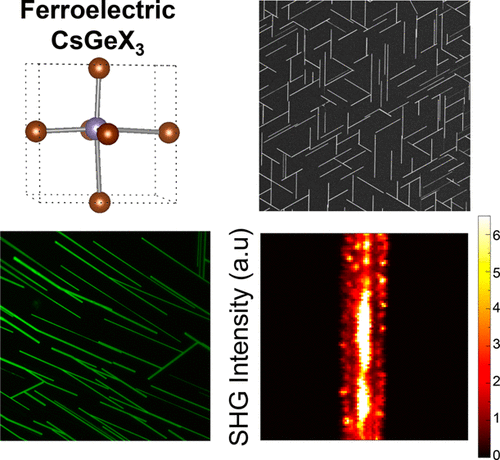

論文速覽

開發具有有趣發光特性的大規模、高質量鐵電半導體納米線陣列可以解決傳統寬帶隙鐵電體的局限性，從而成為創新器件架構和下一代高密度光電子學的構建模塊。

本研究探討了在白云母基底上通過氣相沉積外延生長的鐵電CsGeX₃（X=Br, I）鹵化物鈣鈦礦納米線陣列的光學性質。這些納米線陣列不僅表現出與基底的非均相外延關系，而且通過改變鹵素組成，其光致發光（PL）可以從黃綠色調節到紅色，顯示出這些納米線網絡可以作為未來光電應用的平臺。

此外，利用二次諧波生成（SHG）偏振測量技術，表征了這些納米線在室溫下的鐵電性和鐵電疇結構。這些納米線陣列結合了室溫鐵電性和光致發光，為設計新型多功能材料開辟了新的途徑。

圖文導讀

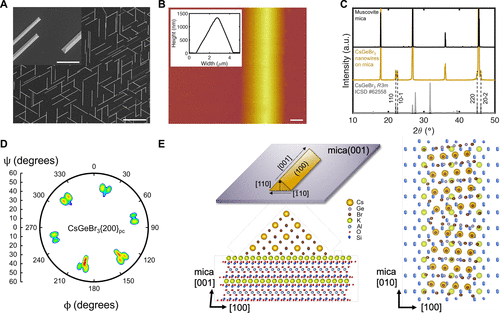

圖1：展示了在白云母基底上外延生長的CsGeBr₃納米線的形貌和結構特征。通過掃描電子顯微鏡（SEM）和原子力顯微鏡（AFM）圖像，可以看到納米線具有等邊三角形的橫截面，并且沿著六個等周期方向精確排列。X射線衍射圖譜顯示了CsGeBr₃納米線與云母基底的對稱性關系。

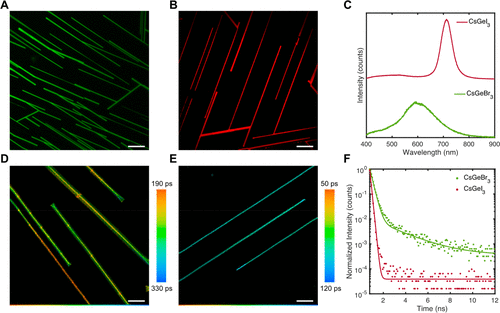

圖2：展示了CsGeX₃（X=Br, I）納米線在云母上的光學特性。共聚焦光致發光（PL）圖像顯示了CsGeBr₃和CsGeI₃納米線在不同激發下的發射情況，穩態PL光譜展示了兩種納米線的寬帶發射特性，而熒光壽命成像和時間分辨PL衰減曲線揭示了載流子的動態行為。

圖3：通過溫度依賴的SHG測量來表征CsGeBr₃納米線的鐵電相變。示意圖展示了SHG偏振測量的光學設置，加熱至511 K時的鐵電到順電相變，以及CsGeBr₃納米線的溫度依賴SHG強度圖。

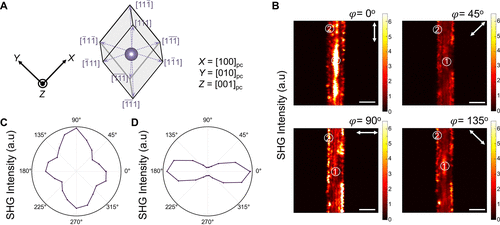

圖4：展示了CsGeBr₃納米線的極化依賴SHG測量和空間映射。圖示展示了納米線中八個可能的鐵電極化方向，以及在不同入射光偏振角度下測量的SHG強度圖和極坐標圖。

總結展望

本研究成功實現了在單晶云母片基底上通過氣相傳輸（CVT）過程大規模外延生長的CsGeX₃納米線陣列。這些納米線陣列不僅展示了精確的排列和與基底的外延關系，而且通過改變鹵素組成實現了光致發光顏色的調節。

此外，通過SHG偏振測量技術，研究了納米線的鐵電相變和極化方向。這些發現表明，CsGeX₃納米線是推動光驅動多功能納米尺度鐵電器件發展有希望的材料候選者。

文獻信息

標題：Room-Temperature Ferroelectric Epitaxial Nanowire Arrays with Photoluminescence

期刊：Nano Letters
