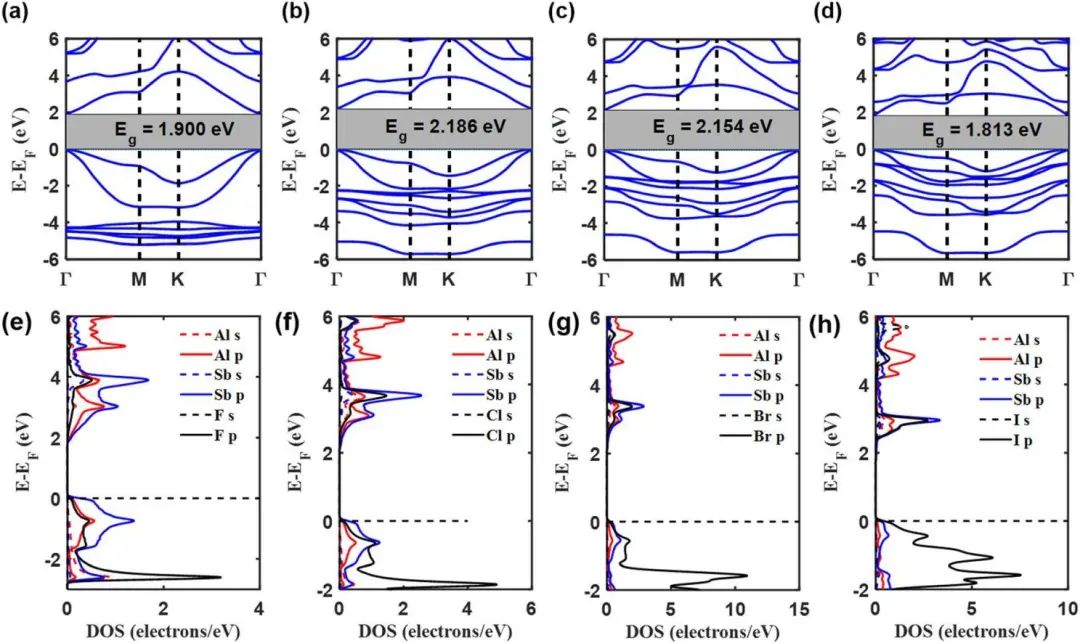

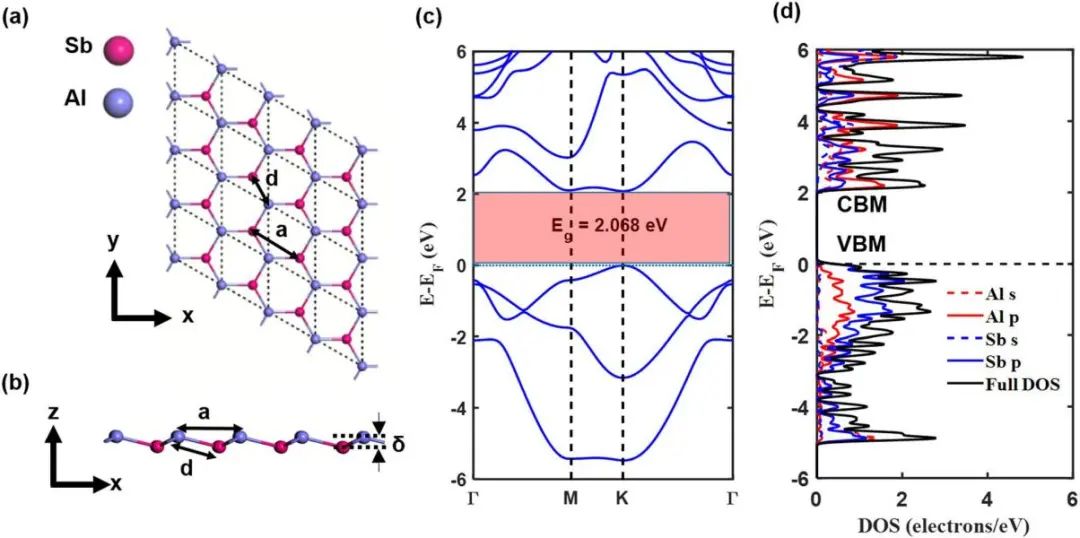

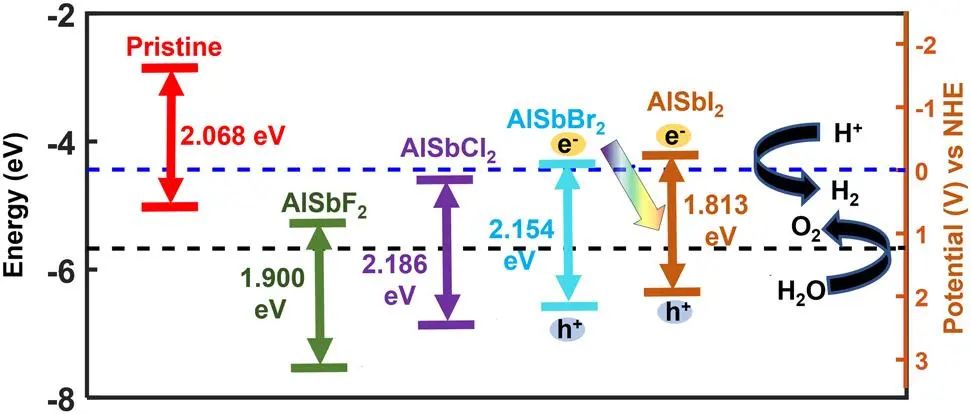

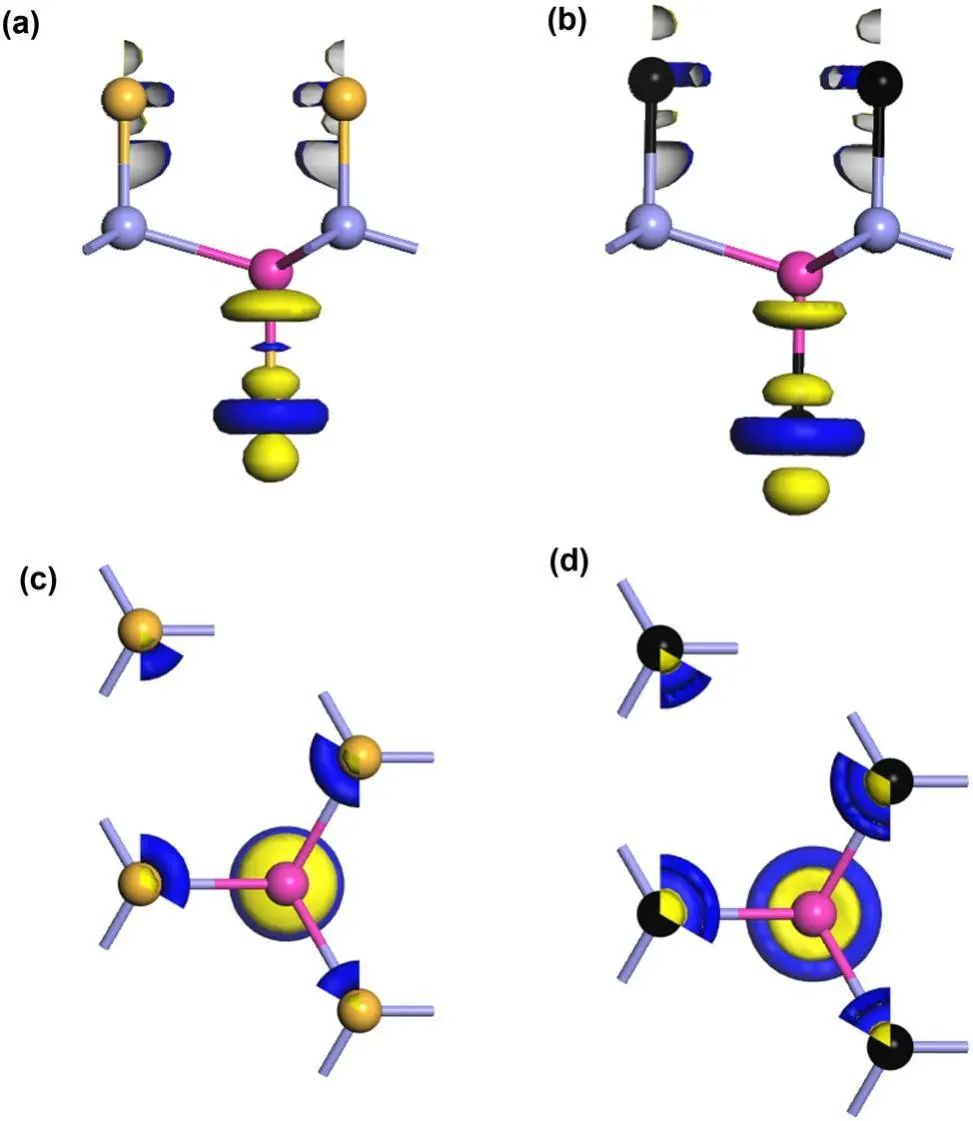

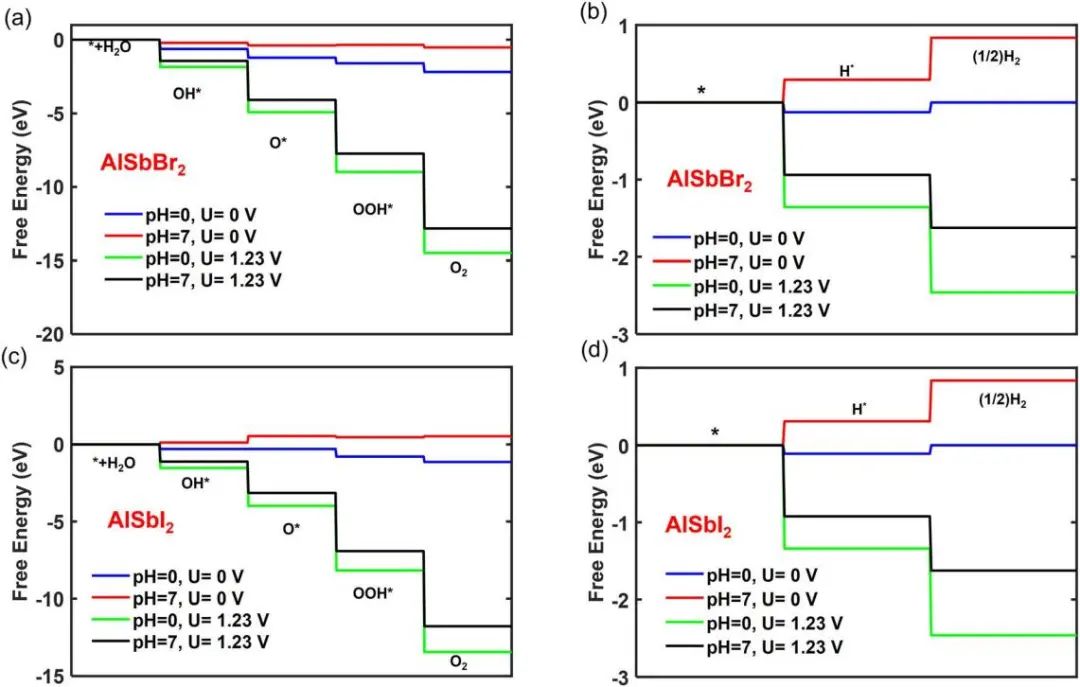

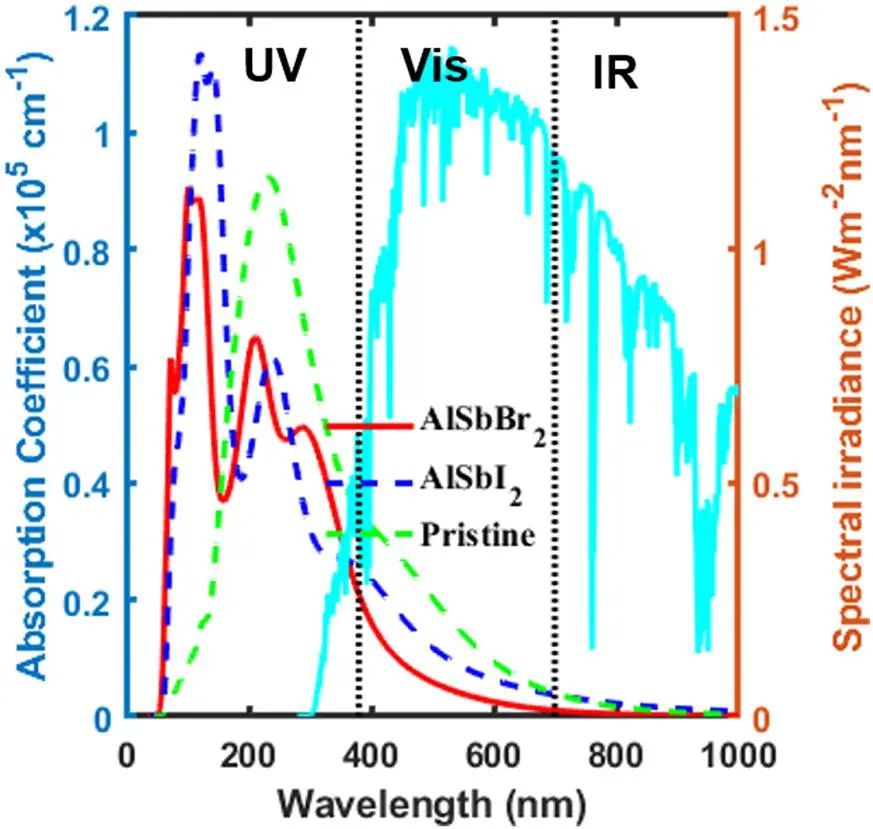

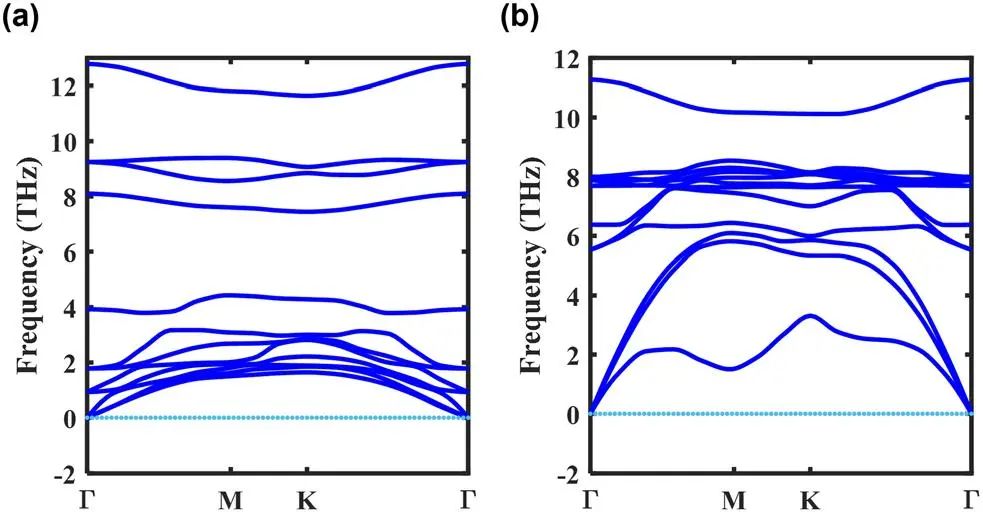

【純計算】Catal. Sci. Technol.:鹵化物作為一種增強AlSb單分子層光催化活性的新方案 2024年4月3日 上午9:50 ? 計算 ? 閱讀 22 研究背景 了解氫的演化(HER)過程是使用氫作為一種可持續的(清潔的和可再生的)能源的基礎。為了增強光催化分解水制備氫氣的反應能力,研究人員通過改性二維材料、摻雜及異質結構構建的方式來探究,然而,關于鹵代二維納米材料的光催化活性的報道卻很少。因此,通過鹵素功能化來提高二維納米材料的光催化活性是一個新的概念。孟加拉工程技術大學Ahmed Zubair等人使用從頭計算,探討鹵素功能化對AlSb單分子層的光催化活性的影響規律,為利用光催化產生綠色能量的研究開辟一條新的途徑。 計算方法 本文使用CASTEP量子計算軟件包進行第一性原理計算,使用GGA-PBE泛函計算體系的交換相關能。能帶帶結構計算是用HSE06雜化泛函進行的,采用Grimme的DFT-D色散校正方法來解釋弱范德瓦爾斯力。對于所有模型,截斷能設置為500eV。在結構弛豫過程中,能量和力的收斂標準分別設置為每個原子1.0×10-8 eV和0.0001 eV/?。真空空間厚度設置為20 ?,以避免周期單元之間的可能相互作用。 結果與討論 本文利用第一性原理計算優化的原始AlSb單層的幾何和電子結構。優化后的結構如圖1(a和b)所示。利用HSE06函數計算出的帶隙為2.068 eV,顯現為直接帶隙(見圖1(c))。計算得到的結構參數和帶隙與以往的理論研究非常吻合。從圖1(d)可以看出,Al原子的p軌道對CBM的貢獻最為突出,而Sb原子的p軌道對CBM的貢獻較大。而價帶極大值(VBM)則由Sb原子的p軌道貢獻最大,Al原子的p軌道貢獻較小。 圖1 AlSb單層的幾何和電子結構 將鹵素原子作為吸附原子引入優化后的AlSb單層結構,并對其結構進行松弛,直至達到收斂閾值。計AlSbF2、AlSbCl2、AlSbBr2和AlSbI2的能帶結構如圖3(a-d)所示。所有鹵化結構均有直接帶隙。然而,由于AlSb單分子層的鹵化,條帶的形狀顯著改變。VBM和CBM從K點轉移到Γ點。這是由于鹵素的px和py軌道的顯著貢獻,導致K點上價帶的曲率反轉和向下移位。AlSbCl2的能帶隙最大,AlSbBr2的能帶隙也非常相似。AlSbF2和AlSbI2的帶隙較小,分別為1.900 eV和1.813 eV。從圖3(e)和的DOS圖中可以看出,鹵素原子對AlSbF2和AlSbCl2結構中的VBM貢獻不大。相反,在AlSbBr2和AlSbI2結構中,鹵素原子是VBM的主要貢獻者。在AlSbF2和AlSbCl2中,鹵素原子對導帶最小值的貢獻不顯著。Br原子的p軌道對AlSbBr2能帶結構的CBM貢獻不大。然而,AlSbI2中的碘原子是CBM的主要貢獻者。 圖2 AlSb摻雜態的能帶及態密度 光催化活性材料的帶隙要求是材料的帶隙必須大于1.23 eV, CBM和VBM位置應介于氧的氧化勢(真空能級?5.67 eV)和氫的還原勢(真空能級?4.44 eV)之間。從表2和圖3可以看出,溴和碘的催化劑結構滿足要求。對于AlSbF2和AlSbCl2, CBM的絕對位置均低于析氫反應電位。只有AlSbBr2和AlSbI2適合實現光催化,因此在后續計算中考慮了AlSbBr2和AlSbI2的結構。 圖3 催化劑帶邊位置 計算AlSbBr2和AlSbI2鹵化單分子層的聲子譜,以驗證其結構的動態穩定性。從圖5可以看出,兩種結構中都沒有虛頻模,說明這些結構是動態穩定的,并且通過分子動力學計算也能夠驗證結構的穩定性,說明實驗制作是可行的。 圖4 AlSbBr2和AlSbI2結構的聲子譜 對原始和鹵化AlSb單分子層進行了Mulliken電荷分析。原始AlSb單層中Al和Sb原子的Mulliken電荷分別為0.21 |e|和?0.21 |e|。在AlSbBr2單分子層中,Al和Sb原子的Mulliken電荷分別為0.35 |e|和0.30 |e|,而與Al和Sb原子鍵合的Br原子的Mulliken電荷分別為?0.35 |e|和?0.30 |e|。Al和Sb原子的Mulliken電荷分別為0.23 |e|和0.16 |e|, Al和Sb原子上的I原子的Mulliken電荷分別為?0.23 |e|和?0.16 |e|。鹵素與Al/Sb原子之間的高電荷轉移表明鹵素原子與AlSb單層之間有很強的鍵合。在圖7(a-d)所示的電子密度差圖中,電荷在Al-X或Sb-X鍵之間堆積,這種強烈的電荷轉移可以在結構中產生較高的內置電場,從而促進光催化。 圖5 催化劑差分電荷 析氧和析氫反應路徑上的自由能是光催化活性的一個很好的指標。OH*, O*和OOH*是OER的吸附中間體,H*是HER的吸附中間體。OER路徑如圖8(a和c)所示。路徑計算時考慮了酸性(pH = 0)和水(pH = 7)環境。此外,有時光催化反應需要外部電位來觸發。以往的研究表明,外加電勢可以增加光電流,光電流為零的材料也可以誘導光電流。因此,作者研究了外加電位對光催化活性的影響??紤]的電位分別為0 V和1.23 V。從圖8可以看出,pH為0,電位為1.23 V時,最有利的通路。整體上看,OER反應在能量上對所有情況都是有利的。說明鹵素?fù)诫s降低了原始AlSb單分子層的吉布斯自由能。在AlSbBr2和AlSbI2單分子層之間,發現AlSbBr2單分子層對OER略有利。 圖6 催化劑OER臺階圖 圖7可以看出,原始AlSb在可見光范圍內的峰值吸收系數為4 × 105 cm?1。其光吸收系數與其他光催化活性材料的光吸收系數相似此外,在較短的波長范圍內,吸收系數較高。 圖7 催化劑光吸收譜 結論與展望 這篇論文中證明,鹵素裝飾可以用來實現光催化活性的材料。二維AlSb的較差的帶結構可能與CBM和VBM跨水氧化還原電位有關。本文提出了增強二維納米材料光催化活性的新方案,這將為基于光催化的綠色能源的新研究鋪平道路。 文獻信息 Shahriar, R., Hoque, K. S., & Zubair, A. (2023). Halogenation as a Novel Scheme for Enhanced Photocatalytic Activity in AlSb Monolayer: A First-Principles Study. Catalysis Science & Technology. 原創文章,作者:計算搬磚工程師,如若轉載,請注明來源華算科技,注明出處:http://www.xiubac.cn/index.php/2024/04/03/c86ce439c8/ 贊 (0) 0 生成海報 相關推薦 Edward H. Sargent院士npj.Comput.Mater.: AI+計算+實驗!開發可解釋的材料設計模型 2023年10月31日 【DFT+實驗】Chem:近100%選擇性!銅晶格張力促進全池CO電解制多碳烯烴和含氧化合物 2024年3月21日 (純計算)西安交通大學李平副教授/淮陰工學院荀威博士Nano Lett:二維材料層依賴的磁性、鐵電、鐵谷共存的多鐵 2024年3月11日 【DFT+實驗】Chem. Eng. J.:獨特三明治結構的Ru-TiO/TiO2@NC實現了高效氫氧化和析氫反應 2023年11月28日 ?【DFT+實驗】Nat. Commun.:PGM1Cu SAAs電催化CO2還原制甲烷或乙烯 2024年3月12日 電化學限域界面可控的物質傳遞和電荷輸運 2024年1月28日
