成果簡介

可充電鋅-空氣電池（ZABs）被認為是未來替代鋰離子電池系統中最可持續的選擇之一，因?yàn)樗鼈儗?duì)關鍵原材料的依賴性極低，具有高理論能量密度。然而，由于氧還原反應動力學緩慢，它們的性能仍未達到潛力。

基于此，復旦大學趙東元院士，李偉教授及王飛研究員(共同通訊作者)課題組報告了一種單原子催化劑設計，將緩慢的四電子氧還原反應轉化為快速的兩電子途徑，并在ZABs中實現了氧化鋅（ZnO₂）化學。通過在介孔石墨烯上引入具有可接近的FeN₂S₂活性位點，該催化劑促進了電解質、氧氣和電子的傳輸，并限制了ZnO₂的生長，避免形成無效產物。因此，在中性電解質中制備的ZAB在0.2 mA/cm²下顯示出高達1.2 V的電壓， 61%的循環效率，以及超過約400小時的出色操作穩定性。這項工作為多功能陰極的合理設計提供了指導，并將加速可持續電池在金屬-空氣類別中的應用。

研究背景

ZABs具有低成本、高安全性和高能量密度等優勢，適合應對全球能源需求增長和氣候變化挑戰。然而，現有的ZABs大多采用強堿性電解質，導致氧還原反應動力學不佳，需要復雜昂貴的催化劑系統加速反應。此外，強堿性條件下的副反應如鋅陽極鈍化、枝晶生成、電池部件腐蝕以及與CO₂反應等問題，導致陰極和陽極失活，限制了堿性ZABs在實際環境中的應用。

相較于傳統堿性ZABs電池系統，這種2e^?中性系統具有較少副作用，能夠在空氣中穩定運行，提高鋅陽極利用率，增強陰極可逆性，從而增強了可持續性。然而，與其他金屬-空氣電池類似，中性鋅空氣電池陰極發生氣-液-固三相反應，固體放電產物可能會堵塞傳輸通道并覆蓋活性位點，導致高過電位。在中性介質中，氧還原反應的動力學也受到限制。因此，設計理想的空氣陰極需要考慮吸收固體產物、有效的質子和電子傳輸途徑以及活性位點的分布等因素。對稱性破壞的的單原子催化劑（SACs）可能有助于在中性溶液中選擇性催化2e^?氧化還原反應。然而，目前還沒有報道關于中性鋅空氣電池陰極催化劑的研究，更不用說相關的設計原理。

圖文導讀

圖1.?催化劑的合成與表征

本文制備的催化劑具有有序和開放的介孔結構，平均孔徑為~ 6.5 nm(圖1a)?？梢郧宄赜^察到納米片表面的介孔模式，證實了納米片的開放結構。高分辨率透射電子顯微鏡(圖1b)顯示碳壁由幾層(一到三層)石墨烯構成，層間距離約為0.36 nm，表明鐵催化結構的高度石墨化。像差校正高角環形暗場掃描透射電鏡(圖1c)顯示密集的亮點(以白色圓圈突出顯示)高度分散在介孔石墨烯框架上。原子力顯微鏡(圖1d)圖像和高度分布(圖1e)顯示，催化劑具有均勻厚度為~ 8.0 nm的平坦表面，與FESEM結果一致。Fe k邊XX射線吸收近邊結構(XANES)結果表明meso-FeNSC的吸收邊位于Fe箔和FePc的吸收邊之間(圖1f)，表明Fe攜帶正電荷。擴展X射線吸收精細結構(EXAFS)曲線在約1.8、2.1和2.9 ?處有一個主峰和兩個肩峰，分別屬于Fe-N、Fe-S和Fe-N (S) -C鍵(圖1g)。

此外，沒有觀察到Fe-Fe的特征峰，證明Fe是被N和S原子分散和穩定的。由于Fe-N和Fe-S鍵的貢獻，meso-FeNSC的小波變換(WT)等值線圖在4.5 ?^?1處顯示出最大峰值(圖1h)。此外，配位殼層沒有檢測到與Fe-Fe鍵相關的最大強度，再次證實了Fe的原子分散性。EXAFS擬合曲線(圖1i)揭示了Fe原子的化學構型，可以清晰地觀察到Fe-N和Fe-S對應的峰，與實驗光譜吻合較好。

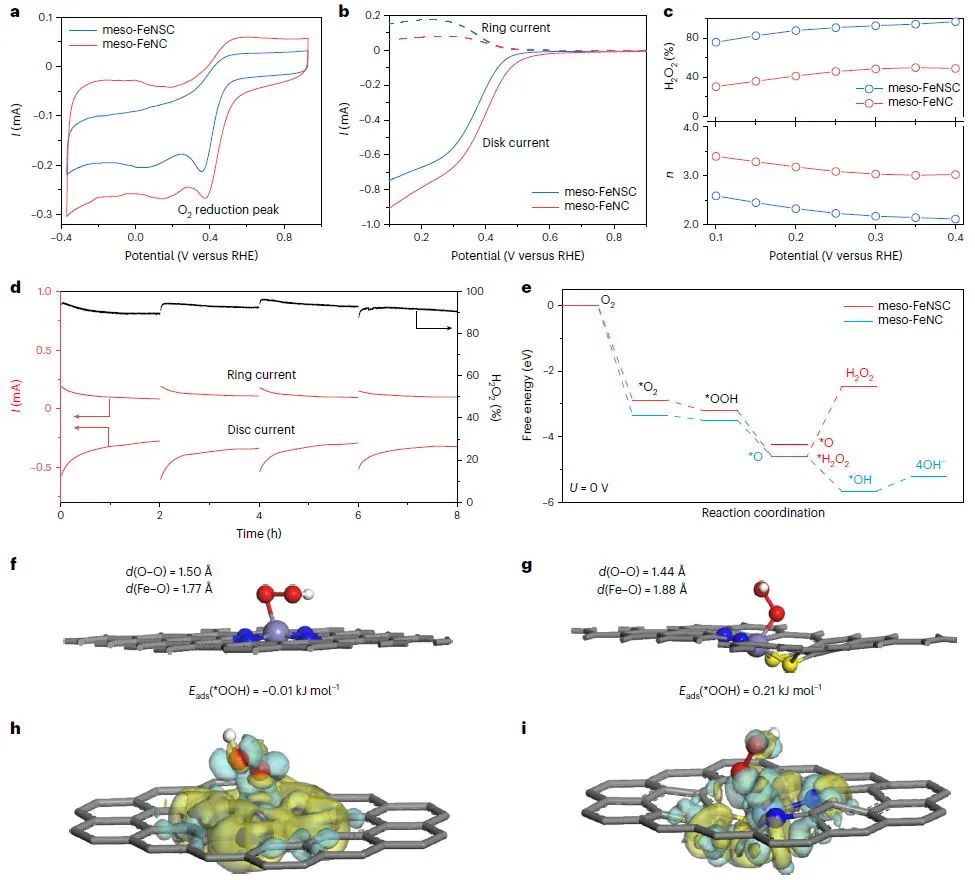

圖2. 中性溶液中電催化ORR性能及其DFT模擬

meso-FeNSC的ORR催化活性首先在中性磷酸鹽緩沖鹽 (PBS, pH ~ 7) 水溶液中進行了檢測。當電解液被O₂吹掃時，出現一個較強的ORR峰(圖2a)。具有對稱FeN₄位點的二維介孔石墨烯納米片(表示為meso-FeNSC)具有更高的ORR電流(與可逆氫電極(RHE)相比，在0.3 V時為0.68 mA)和更正的起始電位(與RHE相比為0.60 V;圖2 b)。

然而，與圓盤工作電極上H₂O₂氧化反應相對應的meso-FeNSC的環電流明顯低于meso-FeNC，這意味著meso-FeNC主要促進4e^?反應途徑。相比之下，meso-FeNSC表現出較高的環電流和對H₂O₂的良好選擇性。在較寬的電位范圍內(0.1-0.4 V vs RHE)，meso-FeNSC的平均H₂O₂選擇性高于85%，轉移電子數(n)估計為~ 2.25(圖2c)。恒定盤電位下的計時電流測試表明，在連續運行8小時內，meso-FeNSC具有穩定的電流和80%以上的H₂O₂穩定性(圖2d)。環形電流在PBS中的逐漸衰減是由陰離子中毒而不是電流降解引起的，清洗后可以恢復。

密度泛函理論(DFT)模擬表明，在對稱破壞的FeN₂S₂位點上，OOH*質子化與解離的能量減少估計分別為1.41和1.04 eV(圖2e)。因此，OOH*的質子化傾向于FeN₂S₂位點，這有利于2e^?ORR。同時，對于對稱的FeN₄位點，OOH*解離比質子化在能量上更可行，促進了4e^?ORR。結構模型(圖2f、g)顯示，對稱斷裂FeN₂S₂位點上OOH*中兩個O原子之間的距離為1.44 ?，小于FeN₄位點上的距離(1.50 ?)，說明在FeN₄位點上O-O鍵更容易斷裂。另外，OOH*和活性Fe在FeN₂S₂上的吸附能明顯大于在FeN4上的吸附能，這說明OOH*更容易在FeN₂S₂上解吸。電子電荷差分析(圖2h,i)顯示，在OOH*吸附后，F(xiàn)eN₂S₂和FeN₄位點都出現了明顯的電荷重分布，表明電子從O原子轉移到活性位點，從而削弱了O-O鍵。

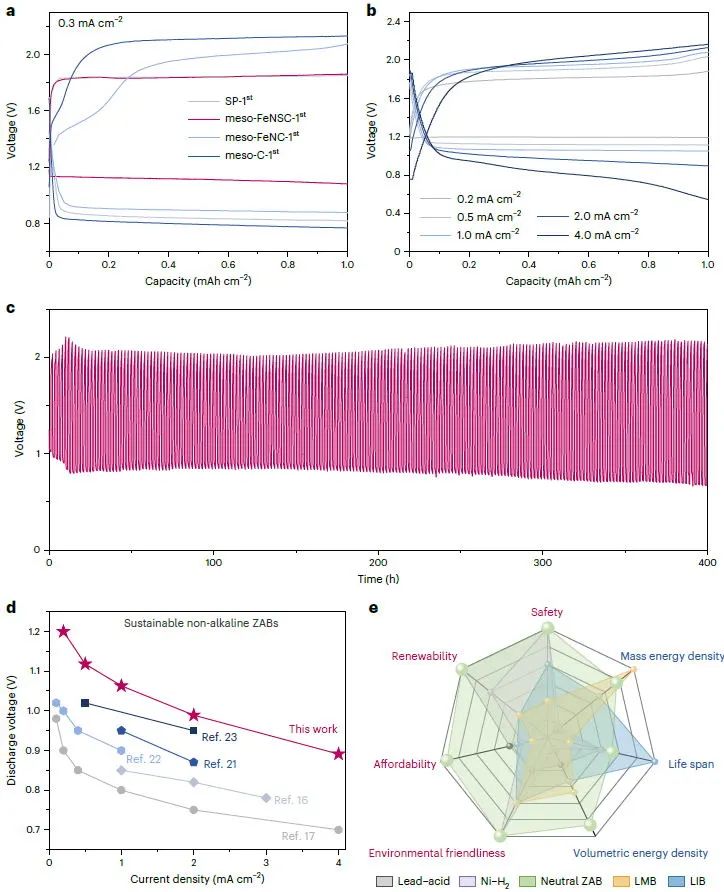

圖3. 2e^?中性ZABs的性能

第一個周期的恒電流充放電曲線(圖3)獲得的電流密度0.3 mA cm^?2(區域容量1 mAh cm^?2)表明2e^?中性ZABs使用meso-FeNSC催化劑表現出長而平坦的放電平臺約為1.15 V,這明顯高于那些使用SP (0.84 V), meso-C (0.79 V)和meso-FeNC (0.89 V)。倍率性能表明當電流密度從0.2 mA cm^?2增加到2.0 mA cm^?2時，極化率略有增加。值得注意的是，在0.2 mA cm^-2下，2e^?中性ZABs的放電電位顯著增強，為~ 1.20 V。即使在4.0 mA cm^?2的高電流密度下循環，放電平臺仍然高達~ 0.83 V，表明具有出色的倍率性能(圖3b)。重要的是，在0.2 mA cm^-2的電流密度下，ZABs可以在環境空氣中穩定工作400小時，而不會出現明顯的降解(圖3c)，這表明它們具有出色的穩定性。

作為比較，其他ZABs和meso-FeNSC催化的2e^?中性ZABs的放電電壓匯總?cè)鐖D3d所示。顯然，制備的2e^–中性ZABs在所有非堿性體系中具有最高的放電電壓，接近最先進的堿性體系的性能。在化學層面(包括陽極、空氣陰極和電解質中的活性物質)，所提出的2e^–中性ZABs的比能量密度和體積能量甚至可以與鋰離子電池競爭，遠遠超過鉛酸電池和Ni-H₂電池。更重要的是，與最先進的鋰電池、鋰金屬電池、鉛酸電池和Ni-H₂電池相比，2e^?中性的ZABs在安全性、可再生性、可負擔性和環保性方面表現出巨大優勢，有力地展示了它們作為高度可持續能源存儲系統的潛力(圖3e)。

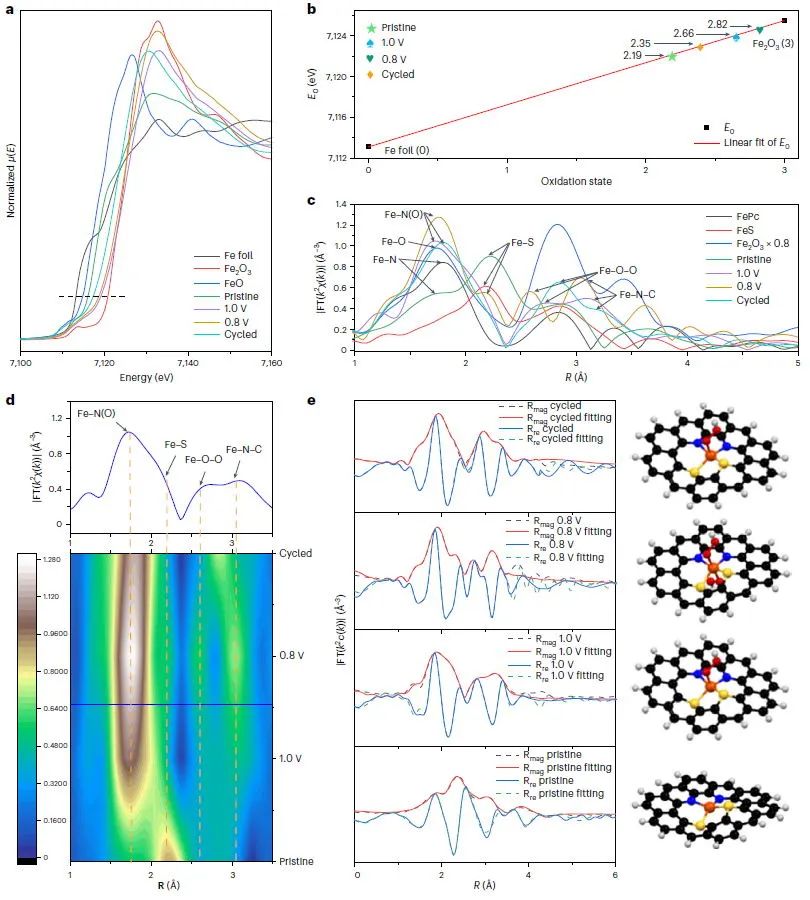

圖4. ?動態結構演化

在0.3 mA cm^?2的電流密度下，收集了不同電勢下meso-FeNSC的XAFS數據，以跟蹤meso-FeNSC催化劑的動態演變。XANES光譜顯示，在放電過程中，吸收邊向更高的能量移動，表明Fe的氧化態增加(圖4a)。經過一次充放電循環后，吸收邊向下移至初始態附近，表明Fe氧化態具有可逆性。鐵k邊XANES的擬合平均氧化態(圖4b)顯示，原始樣品的平均鐵價分別為+2.19，在1.0和0.8 V下分別增加到+2.66和+2.82。循環后，平均鐵價態恢復到+2.35，與原始樣品相似，證實了可逆性。在k2加權的EXAFS中(圖4c)，在1.7-1.8和2.2 ?處可以檢測到兩個優勢峰，對應于第一殼層的Fe-N (O)和Fe-S配位，這與原始樣品相似，表明在放電-充電過程中Fe-N和Fe-S鍵的穩定性。

因此，在工況催化劑的傅里葉變換曲線中，F(xiàn)e-N (O)、Fe-S和Fe-O-O峰呈現明顯的徑向距離空間(R)位移。Fe-N (O)和Fe-O-O峰強度(圖4d)隨放電增大，充電后減小，表明對稱破缺的FeN₂S₂位點為適應氧吸附而進行了動態結構演化。此外，F(xiàn)e-O-O散射信號的位置隨著充放電狀態的變化而變化，證明了氧在FeN₂S₂位點上的動態吸附構型，與先前的報道一致。

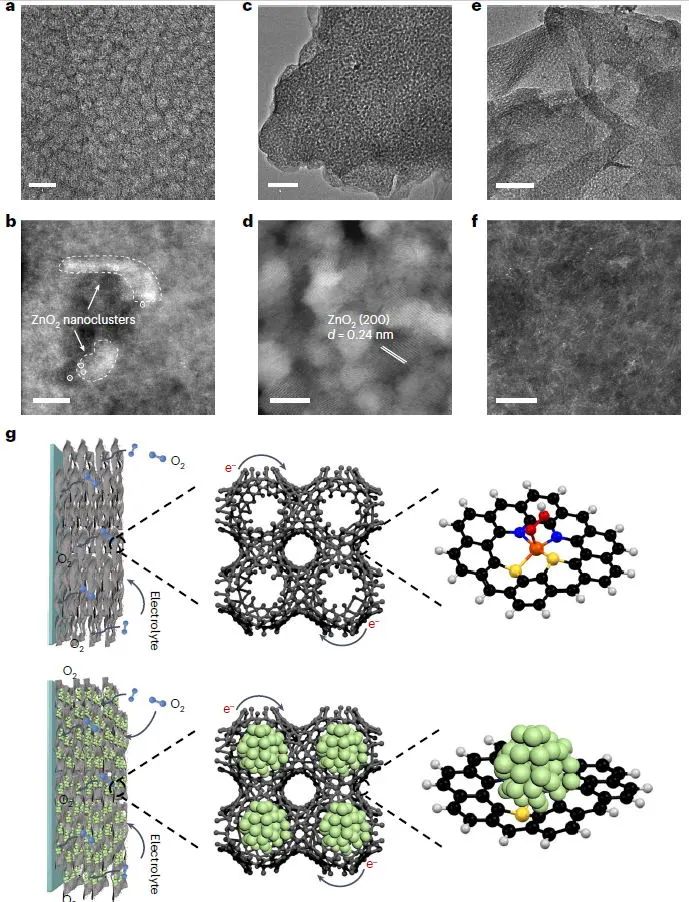

圖5.?非原位透射電鏡和反應過程

在0.3 mA cm^?2電流密度下不同電位下放電的meso-FeNSC的透射電鏡(TEM)圖像顯示當放電電壓為1.0 V時，介孔中可以觀察到平均尺寸為~ 2 nm的納米團簇(圖5a,b)，在原子分散的Fe周圍成核，證明了FeN₂S₂位點的催化作用。當進一步放電至0.8 V時，ZnO₂長大成納米顆粒，并充分填充在中孔中(圖5c和d)。

值得注意的是，它們具有均勻的直徑為~ 6.0 nm，與介孔尺寸非常一致，這表明介孔可以很好地將ZnO₂的生長限制在納米尺寸，從而實現均勻成核。經過一個充放電循環后，催化劑表現出良好的保留特征，原始樣品(圖5e,f)，沒有任何死ZnO₂產物殘留。二維介孔石墨烯框架提供了優異的質量(氧和電解質)和電子傳輸特性，減輕了三相反應中的擴散限制。石墨烯框架上完全暴露和可接近的FeN₂S₂位點有利于2e^–?ORR均勻形成ZnO₂的固體放電產物，ZnO₂在原位被納米級的介孔限制，完全被導電石墨烯框架包圍(圖5g)。這獨特地實現了快速和完全可逆的充放電過程，具有高效率和放電電位。

文獻信息

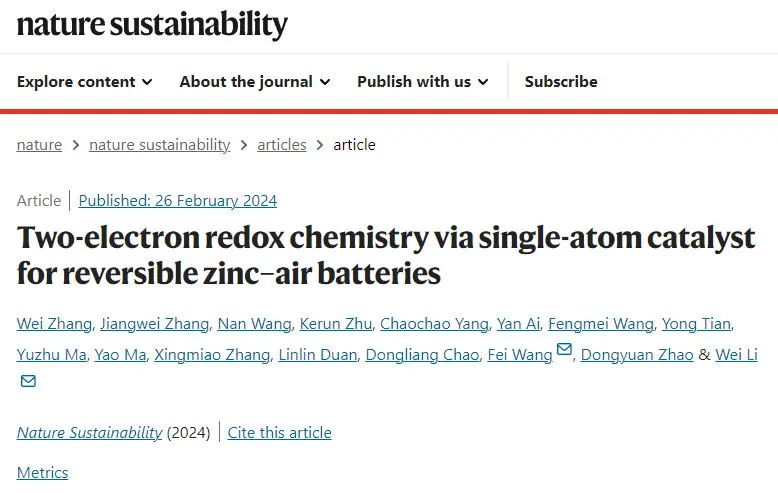

Zhang, W., Zhang, J., Wang, N.?et al.?Two-electron redox chemistry via single-atom catalyst for reversible zinc–air batteries.?Nat Sustain?(2024).10.1038/s41893-024-01300-2
