CO2光催化還原(CO2PR)為生產(chǎn)清潔太陽能燃料為實(shí)現(xiàn)碳中和提供了一種可持續(xù)的策略。在目標(biāo)CO2PR產(chǎn)物中，太陽能合成氣(CO/H2)可直接作為工業(yè)過程(費(fèi)托反應(yīng)、甲醇合成、合成氣發(fā)酵等)的原料以產(chǎn)生能源燃料。

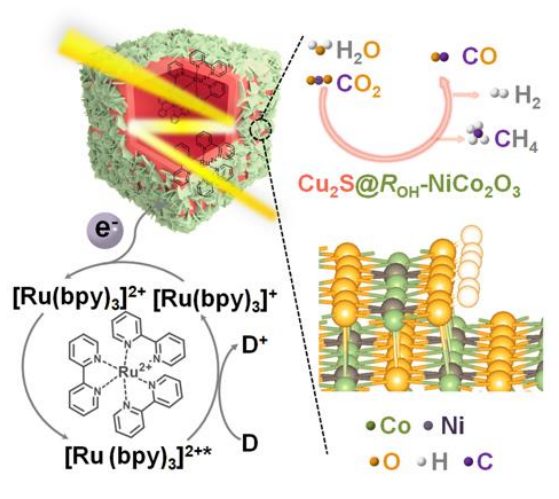

浙江師范大學(xué)胡勇教授、南洋理工大學(xué)樓雄文教授等人通過多步模板策略制備了一種基于雙殼納米盒的高效光催化劑，其外層為富羥基的鈷酸鎳納米片，內(nèi)層為Cu2S，標(biāo)記為Cu2S@ROH-NiCo2O3。Cu2S@ROH-NiCo2O3的高催化性能可歸因于其具有分層中空的幾何結(jié)構(gòu)以及p-n異質(zhì)結(jié)，可有效促進(jìn)光吸收和電荷分離。光譜分析和理論分析表明，ROH-NiCo2O3表面增強(qiáng)了*CO2吸附，降低了CO2產(chǎn)CO的能壘。因此，通過調(diào)節(jié)ROH-NiCo2O3的羥基含量，可以在寬范圍下調(diào)節(jié)產(chǎn)物CO/H2比例(從0.51到1.24)。這項(xiàng)工作為可調(diào)合成氣的人工光合作用提供了深入的見解。
相關(guān)工作以Steering Catalytic Activity and Selectivity of CO2 Photoreduction to Syngas with Hydroxy-Rich Cu2S@ROH-NiCo2O3 Double-Shelled Nanoboxes為題在Angewandte Chemie International Edition上發(fā)表論文。
值得注意的是，也是樓老師在Angewandte Chemie International Edition上發(fā)表的第76篇研究工作！

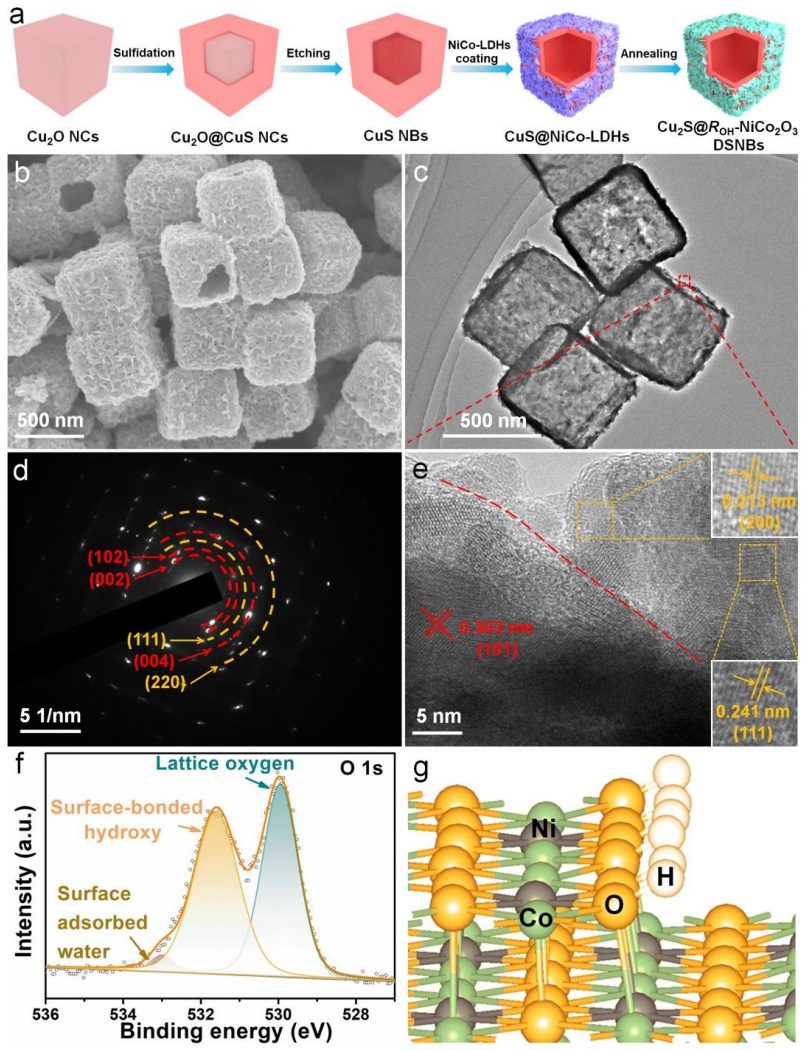

以Cu2O納米立方體(NCs)為前驅(qū)體，通過部分硫化和核蝕刻法制備出CuS納米盒(NBs)。然后，用NiCo-LDHs納米片包覆CuS NBs，并進(jìn)行退火、得到最終的Cu2S@ROH-NiCo2O3雙層納米盒(DSNBs)。
制備的Cu2S@ROH-NiCo2O3 DSNBs呈高度均勻的盒狀結(jié)構(gòu)，具有Cu2S和ROH-NiCo2O3兩層殼層(~40 nm厚)，其中Cu、S、Ni、Co、O元素均勻分布。XPS分析表明，由于在ROH-NiCo2O3表面生成了Ni或Co氫氧化物/羥基氫氧化物，對(duì)應(yīng)的表面羥基的XPS峰強(qiáng)較高。

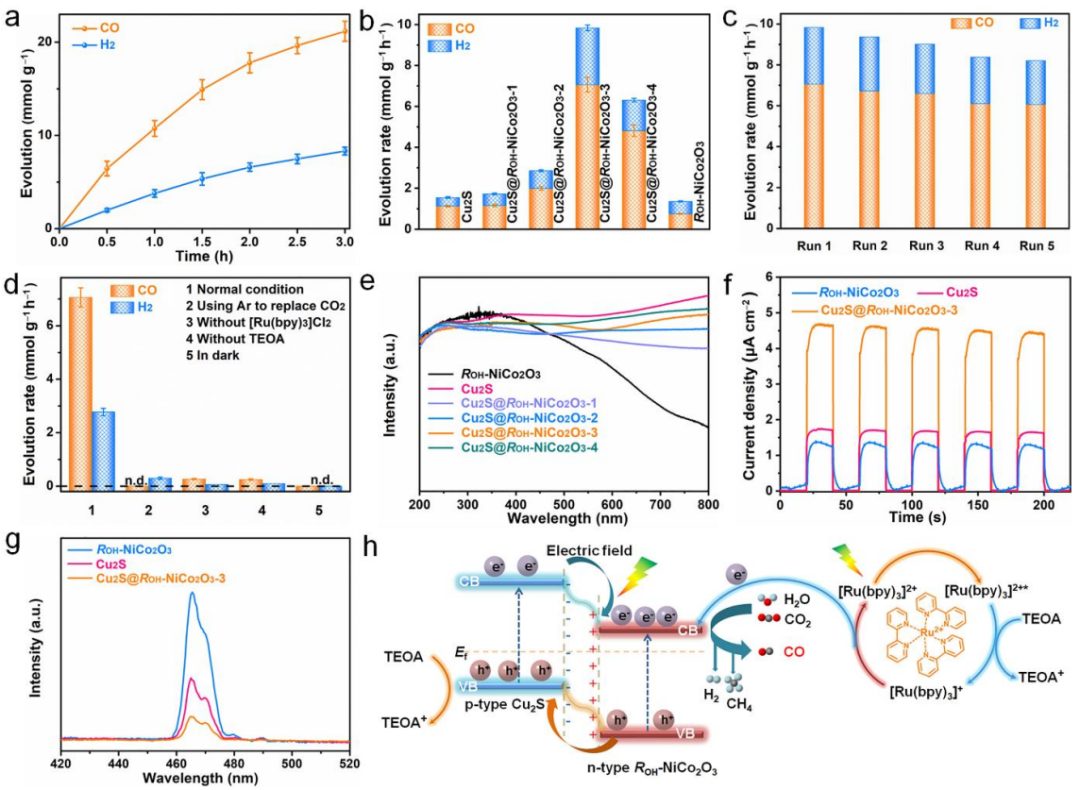

Cu2S@ROH-NiCo2O3 DSNBs具有分層中空納米結(jié)構(gòu)和表面羥基，可作為CO2PR高效催化劑。以[Ru(bpy)3]Cl2為光敏劑，三羥乙基胺(TEOA)為犧牲劑，在含水的介質(zhì)下進(jìn)行測(cè)試CO2PR活性。根據(jù)CO和H2的析出速率，Cu2S@ROH-NiCo2O3 DSNBs的CO2PR活性比原始Cu2S和ROH-NiCo2O3高出約6倍。優(yōu)化后CO的形成速率可達(dá)7.1 mmol g-1 h-1，選擇性為71.6%。
進(jìn)一步深入研究光催化機(jī)理，包括光吸收、電荷分離和表面氧化還原反應(yīng)。紫外可見漫反射光譜顯示，Cu2S@ROH-NiCo2O3 DSNBs增強(qiáng)了ROH-NiCo2O3的光學(xué)吸收。Mott-Schottky圖顯示，Cu2S和ROH-NiCo2O3之間形成p-n異質(zhì)結(jié)，這有助于光生載流子的有效分離和轉(zhuǎn)移。

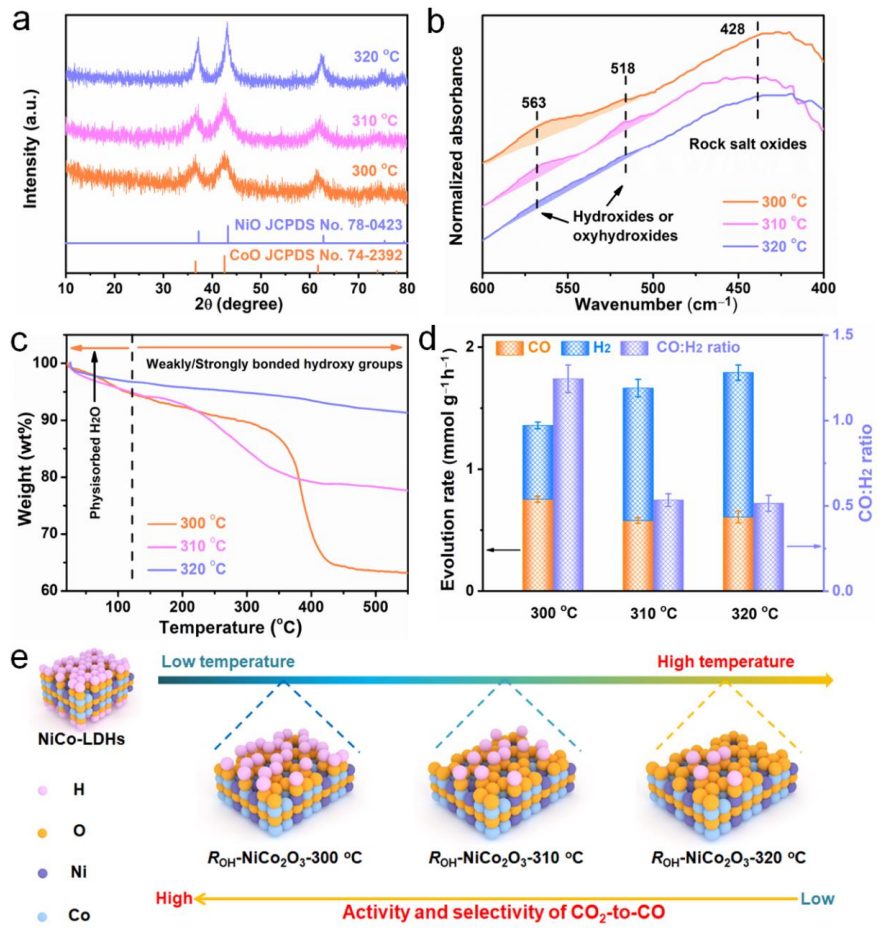

圖3. 探究羥基對(duì)Cu2S@ROH-NiCo2O3催化性能的影響
接下來，研究Cu2S@ROH-NiCo2O3 DSNBs上的羥基是否對(duì)CO2PR至關(guān)重要。將退火溫度(TA)從300℃提高到320℃，可以使Cu2S@ROH-NiCo2O3 DSNBs的CO析出率降低8倍，選擇性降低2%。通過消除Cu2S的影響，研究了裸ROH-NiCo2O3的羥基化依賴性。FTIR和TGA結(jié)果顯示，在不改變晶體結(jié)構(gòu)的情況下，升高TA對(duì)羥基含量有不利影響。將TA從300℃改變到320℃可以減弱金屬氫氧化物或羥基氫氧化物的FTIR信號(hào)。TA升高20℃導(dǎo)致CO析出減少24%，H2析出提高近兩倍。

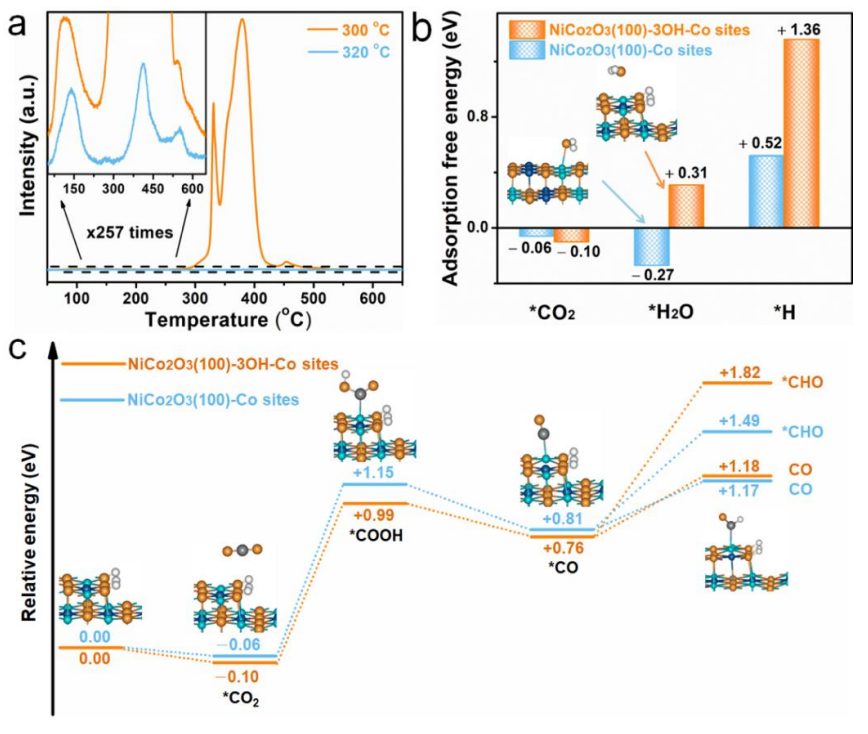

圖4. CO2吸附以及反應(yīng)機(jī)制的研究
Steering Catalytic Activity and Selectivity of CO2 Photoreduction to Syngas with Hydroxy-Rich Cu2S@ROH-NiCo2O3 Double-Shelled Nanoboxes，Angewandte Chemie International Edition，2022.10.1002/anie.202205839
原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請(qǐng)注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/03/08/d2fb8168b8/
-透明背底.png)
