国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

英文原題：Coherent Phonon-Mediated Many-Body Interaction in Monolayer WSe₂

通訊作者：陳海龍，中國(guó)科學(xué)院物理研究所；翁羽翔，中國(guó)科學(xué)院物理研究所

作者：鄒家定，朱銳丹，王嘉鈺，孟翰廷，王專(zhuān)，陳海龍，翁羽翔

由于強(qiáng)庫(kù)倫相互作用的存在，二維過(guò)渡金屬硫化物（TMDC）的光學(xué)和電學(xué)特性在很大程度上由其中的激子（exciton）、帶電激子（trion）等多體復(fù)合物的性質(zhì)所決定。深入理解二維TMDC材料中多體相互作用機(jī)制將極大有利于發(fā)掘這些原子層厚度材料的潛在應(yīng)用價(jià)值。本研究采用高時(shí)間分辨的飛秒二維電子光譜（2DES）和寬帶泵浦探測(cè)（BBTA）技術(shù)，觀測(cè)到單層WSe₂中存在很強(qiáng)的電子-激子多體相互作用，并揭示相干光學(xué)聲子顯著地調(diào)節(jié)了電子-激子的耦合效應(yīng)。實(shí)驗(yàn)結(jié)果表明電子（激子）-聲子耦合產(chǎn)生的相干振蕩信號(hào)可以持續(xù)幾個(gè)皮秒。這一發(fā)現(xiàn)可進(jìn)一步加深人們對(duì)TMDC材料中光誘導(dǎo)多體復(fù)合物形成機(jī)制的理解。

研究背景

極大減弱的介電屏蔽效應(yīng)和顯著增強(qiáng)的庫(kù)倫相互作用，使得原子層厚度的二維TMDC半導(dǎo)體材料中存在多種多樣的多體復(fù)合物。揭示與電子、空穴、激子等準(zhǔn)粒子相互作用相關(guān)的多體物理過(guò)程，已成為二維TMDC材料研究的前沿方向。光激發(fā)后，各類(lèi)激子及其多體復(fù)合物可以共存，并且在聲子的參與下相互轉(zhuǎn)化。雖然聲子對(duì)于TMDC材料中的多體相互作用具有至關(guān)重要的影響，然而關(guān)于聲子調(diào)節(jié)多體過(guò)程的實(shí)驗(yàn)報(bào)導(dǎo)依然很少，光學(xué)聲子在這些過(guò)程中的作用并沒(méi)有得到很好的探討。飛秒2DES是一種基于四波混頻和時(shí)域傅里葉變換的超快非線性光譜技術(shù)。由于具備同時(shí)分辨激發(fā)光子和發(fā)射光子能量的優(yōu)勢(shì)，2DES成為了研究半導(dǎo)體系統(tǒng)中相干耦合和多體效應(yīng)的有力工具。近年來(lái)，2DES展示了在研究TMDC材料中復(fù)雜多體相互作用動(dòng)力學(xué)的潛在能力。

快訊亮點(diǎn)

研究團(tuán)隊(duì)利用基于~10 fs超短脈沖的2DES和BBTA技術(shù)，觀測(cè)單層WSe₂材料在光激發(fā)后的超快動(dòng)力學(xué)過(guò)程以及相干耦合現(xiàn)象，取得如下實(shí)驗(yàn)發(fā)現(xiàn)：

（1）通過(guò)導(dǎo)帶帶邊激發(fā)，在單層WSe₂樣品中觀察到強(qiáng)電子-激子耦合信號(hào)；

（2）證明相干光學(xué)聲子顯著調(diào)節(jié)了電子-激子多體相互作用，電子（激子）-聲子耦合信號(hào)以相干振蕩的形式持續(xù)~4.5 ps；

（3）相干聲子調(diào)節(jié)的多體信號(hào)具有明顯的功率依賴(lài)特性，高激發(fā)能量密度下可以觀察到~1.5 ps的動(dòng)力學(xué)穩(wěn)定過(guò)程。

內(nèi)容介紹

本工作采用高時(shí)間分辨的飛秒2DES和BBTA技術(shù)研究了單層WSe₂樣品內(nèi)光生激子和自由載流子之間的多體相互作用。其中，2DES實(shí)驗(yàn)利用多個(gè)飛秒脈沖依次作用樣品，產(chǎn)生三階極化信號(hào)，并以外差測(cè)量的方式將其收集（圖1a）。由此可在~10 fs高時(shí)間分辨下，同時(shí)實(shí)現(xiàn)激發(fā)光子與發(fā)射光子的高能量分辨。實(shí)驗(yàn)選取的寬譜激發(fā)光源覆蓋了單層WSe₂的B激子吸收峰和導(dǎo)帶帶邊區(qū)域（圖1b），同時(shí)遠(yuǎn)離其A激子吸收峰。由于是帶邊激發(fā)，光誘導(dǎo)的載流子和激子相互作用信號(hào)可以因此有效產(chǎn)生。2DES光譜表明在~2.30 eV對(duì)角峰位置處出現(xiàn)了反常的光誘導(dǎo)吸收信號(hào)峰X(qián)（圖1c）。由于2DES的激發(fā)頻率分辨優(yōu)勢(shì)，可以排除這一信號(hào)來(lái)源于B激子的帶隙重整化以及激子結(jié)合能下降等常見(jiàn)的物理效應(yīng)。

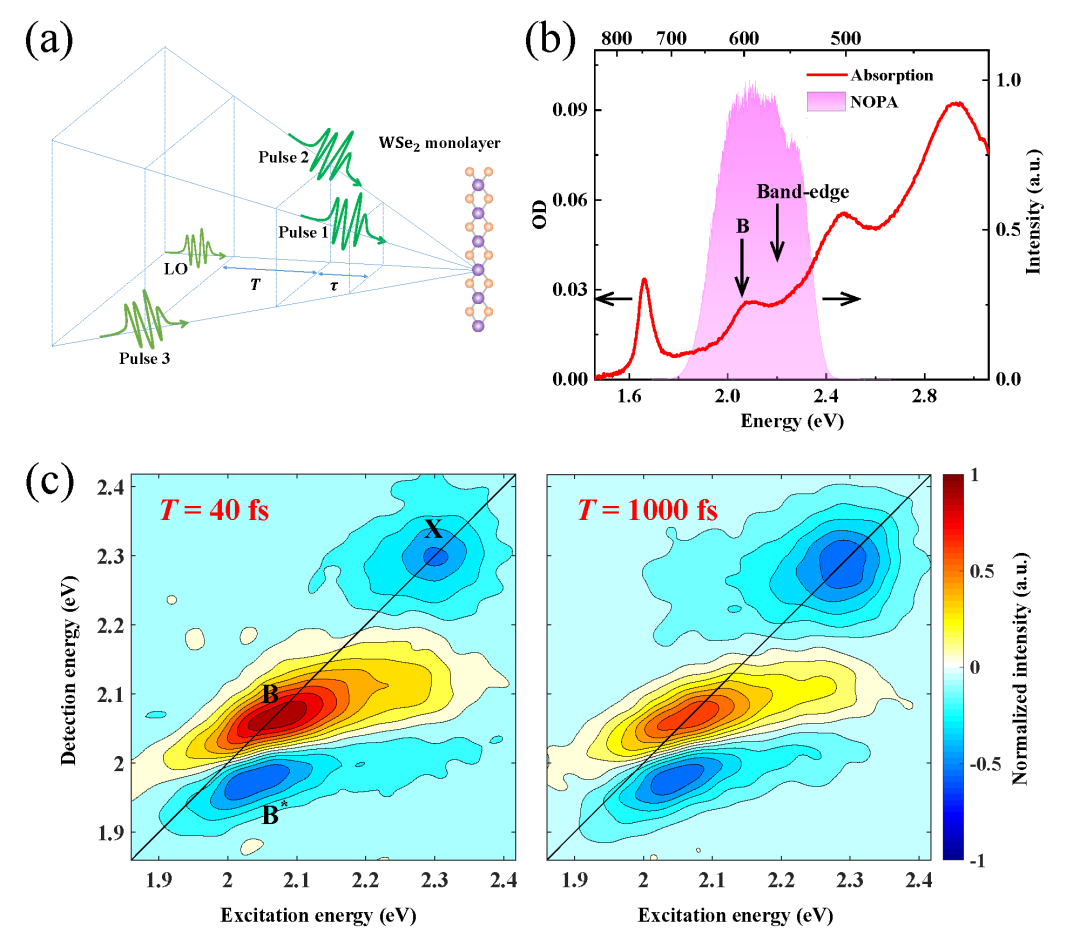

圖 1 . (a) 二維電子光譜2DES技術(shù)原理示意圖；(b) 單層WSe₂樣品的吸收光譜以及飛秒超快實(shí)驗(yàn)中所使用寬譜光源的光譜；(c) 光激發(fā)后不同時(shí)刻的2DES光譜。

BBTA光譜測(cè)量表明信號(hào)峰X(qián)被相干光學(xué)聲子明顯調(diào)制（圖2a），且信號(hào)峰X(qián)和B激子信號(hào)具有明顯不同的動(dòng)力學(xué)演化（圖2b）。由2DES光譜中提取的相干光學(xué)聲子振蕩信號(hào)的二維頻譜分布也明確證實(shí)了信號(hào)峰X(qián)出現(xiàn)的位置與被相干光學(xué)聲子調(diào)制的區(qū)域高度地重合（圖2c）。信號(hào)X的殘差動(dòng)力學(xué)表明相干光學(xué)聲子對(duì)這一光誘導(dǎo)吸收信號(hào)的調(diào)制時(shí)間可以持續(xù)4.3 ps。這一相干壽命與光學(xué)聲子對(duì)A激子的相干調(diào)制壽命基本一致，預(yù)示了A激子可能參與了信號(hào)峰X(qián)的形成。此外，功率依賴(lài)的BBTA實(shí)驗(yàn)（圖2d）表明信號(hào)峰X(qián)具有明顯的功率依賴(lài)特性。隨著激發(fā)能量的增加，相干振蕩信號(hào)的幅值基本線性增長(zhǎng)，而振蕩壽命沒(méi)有明顯的變化。在高激發(fā)能量下，可以觀察到~1.5 ps的動(dòng)力學(xué)增長(zhǎng)過(guò)程。

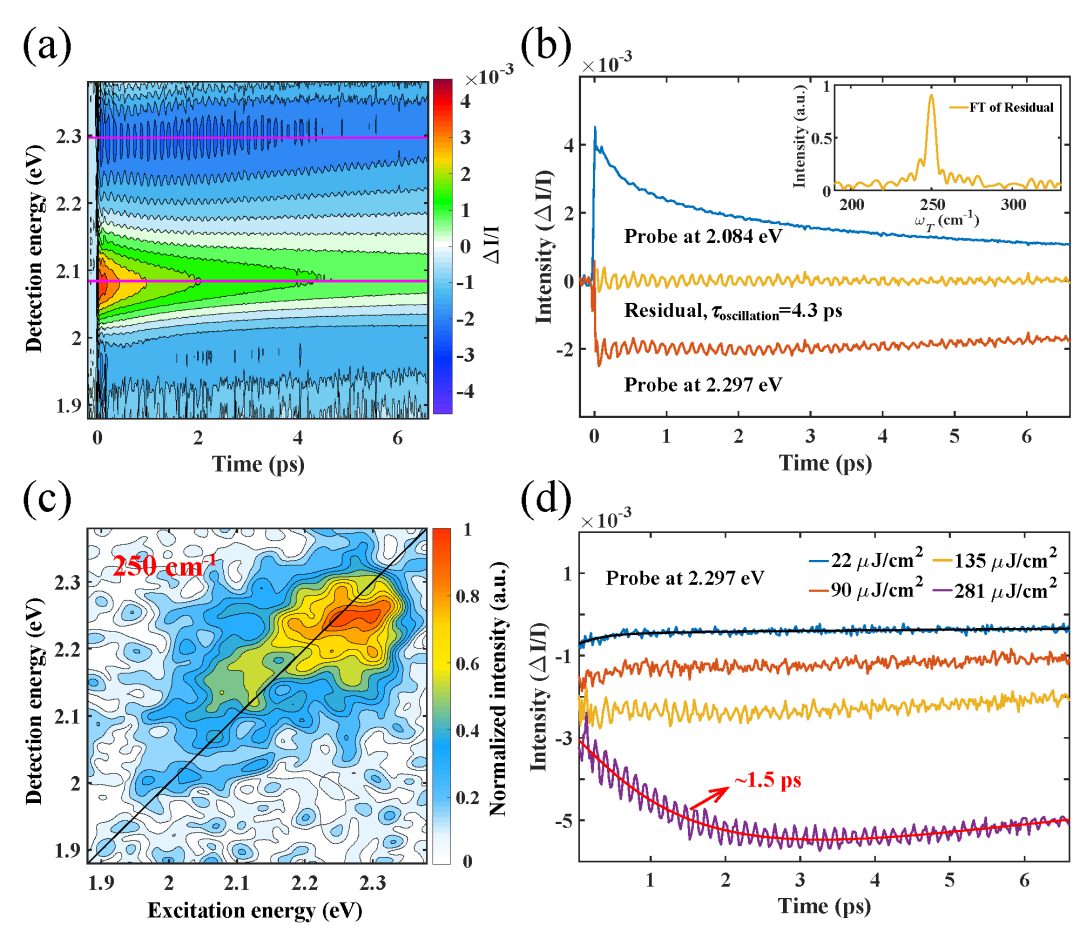

圖 2 . (a) 單層WSe₂的寬帶泵浦探測(cè)(BBTA)實(shí)驗(yàn)結(jié)果；(b) B激子和信號(hào)峰X(qián)的動(dòng)力學(xué)曲線，以及信號(hào)峰X(qián)的殘差振蕩。插圖表明振蕩頻率與單層WSe₂的光學(xué)聲子模頻率一致；(c) 相干光學(xué)聲子振蕩信號(hào)的二維頻譜分布；(d) 信號(hào)峰X(qián)的功率依賴(lài)動(dòng)力學(xué)。

基于上述結(jié)果，研究團(tuán)隊(duì)提出了由相干聲子調(diào)制的電子-激子耦合模型（圖3a和圖3b）。首先，帶邊泵浦激發(fā)產(chǎn)生了大量自由載流子，這些自由載流子在飛秒至皮秒的時(shí)間尺度逐漸冷卻形成束縛的激子。在寬帶超短脈沖相干激發(fā)條件下，泵浦脈沖可以在連續(xù)的帶邊制備電子相干態(tài)，相干波動(dòng)的能量差等于光學(xué)聲子能量。隨著自由電子和空穴逐漸形成束縛激子，這樣一種周期性的相干調(diào)制轉(zhuǎn)移至A激子，最終表現(xiàn)為相干光學(xué)聲子對(duì)A激子動(dòng)力學(xué)信號(hào)皮秒時(shí)間尺度的周期性調(diào)制。而此時(shí)，當(dāng)探測(cè)脈沖的能量同樣接近WSe₂的帶邊電子吸收時(shí)，便產(chǎn)生了由相干光學(xué)聲子調(diào)制的電子-激子耦合信號(hào)，即所觀察到的信號(hào)峰X(qián)。

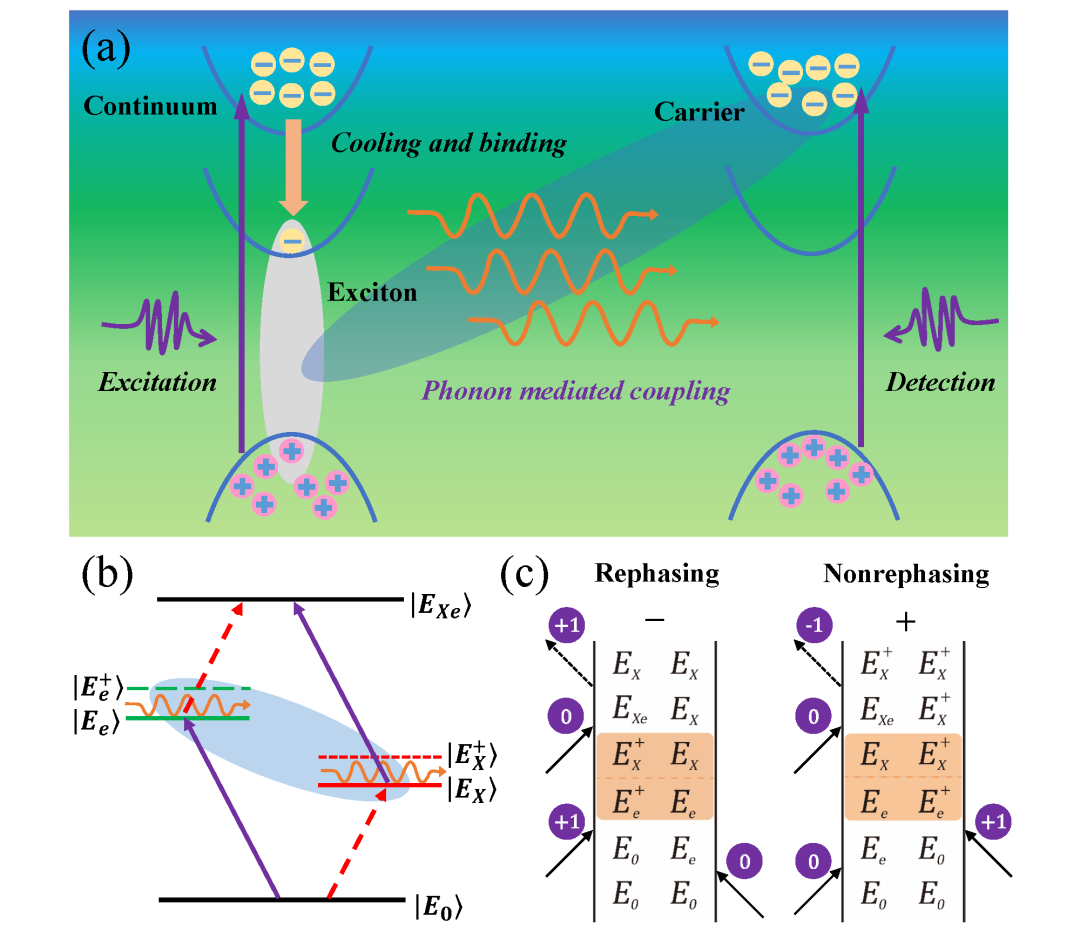

圖 3. (a)單層WSe₂樣品在帶邊激發(fā)后，由相干聲子調(diào)制的電子-激子相互作用示意圖；(b) 相干光學(xué)聲子參與的電子-激子耦合能級(jí)示意圖；(c) 雙邊費(fèi)曼圖描述動(dòng)力學(xué)上相干振蕩的耦合信號(hào)。

使用雙邊費(fèi)曼圖（圖3c），可以清楚描述相干光學(xué)聲子參與信號(hào)峰X(qián)的產(chǎn)生過(guò)程中所涉及的具體能級(jí)躍遷過(guò)程。根據(jù)模型預(yù)測(cè)，rephasing和nonrephasing信號(hào)分別以負(fù)頻和正頻的形式在動(dòng)力學(xué)上出現(xiàn)周期性的振蕩，并且rephasing（nonrephasing）振蕩信號(hào)在二維光譜中沿對(duì)角線上移（下移）一個(gè)光學(xué)聲子能量大小。Rephasing和nonrephasing二維拍頻圖的實(shí)驗(yàn)結(jié)果（圖4）和模型預(yù)測(cè)基本一致，證實(shí)了相干聲子調(diào)制的電子-激子耦合模型的合理性。

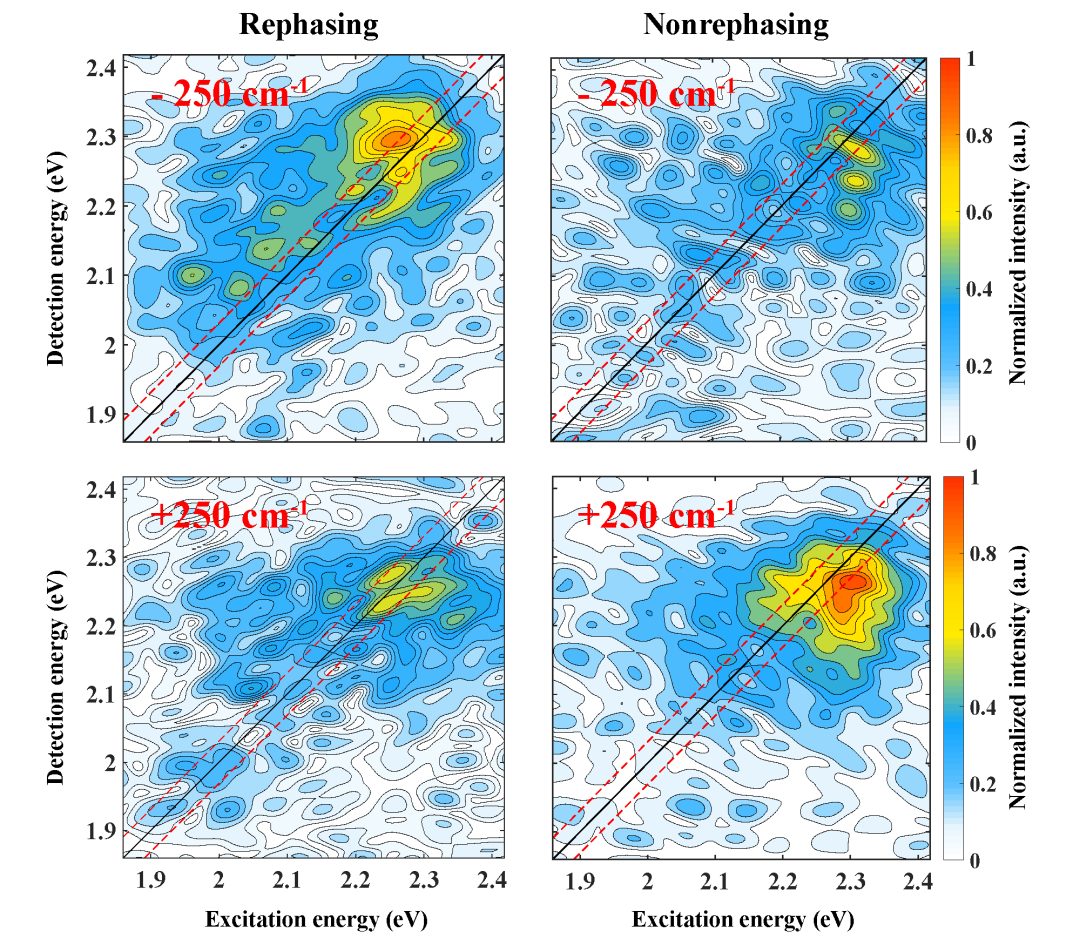

圖 4 . Rephasing和nonrephasing過(guò)程相干光學(xué)聲子振蕩信號(hào)的二維頻譜分布。

該工作揭示了單層TMDC材料中具有強(qiáng)的電子-激子相互作用，相干光學(xué)聲子參與并顯著調(diào)制了這一多體過(guò)程。此結(jié)果表明了相干聲子能夠強(qiáng)烈調(diào)節(jié)激子的光物理屬性，并提出了通過(guò)光學(xué)激發(fā)和電學(xué)調(diào)節(jié)來(lái)操縱激子的可行性。由此可進(jìn)一步拓寬TMDC材料中多體相互作用研究的視野，并可啟發(fā)基于TMDC材料的納米光電器件或量子設(shè)備的設(shè)計(jì)和應(yīng)用。

原創(chuàng)文章，作者：計(jì)算搬磚工程師，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/03/06/87235bb1dd/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

單層WSe?中相干聲子介導(dǎo)的多體相互作用

相關(guān)推薦
