国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

復(fù)合固態(tài)電解質(zhì)（CSEs）中的填料主要負責(zé)增強鋰離子的導(dǎo)電性，但幾乎不調(diào)節(jié)固態(tài)電解質(zhì)界面（SEI）的形成。

清華深研院康飛宇/賀艷兵/柳明AM：混合SEI助力固態(tài)鋰金屬電池2200次循環(huán)！

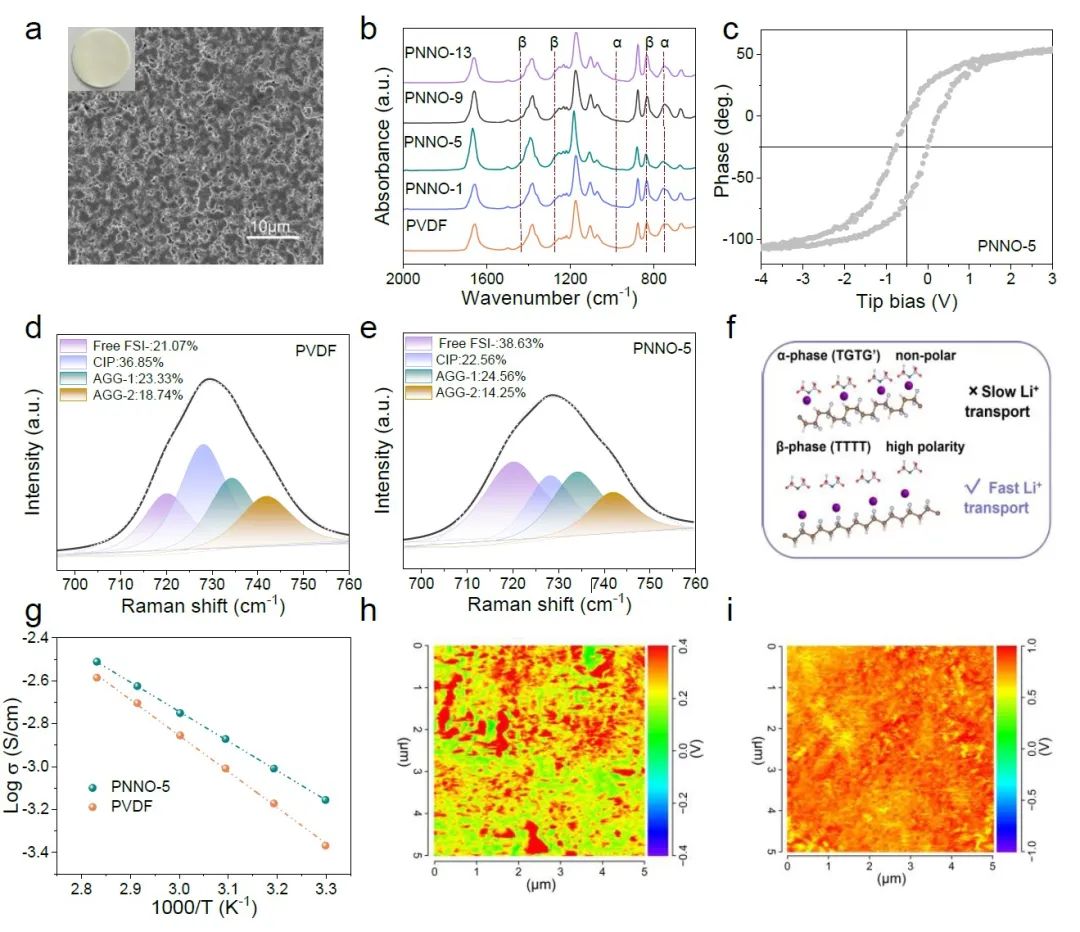

圖1.?CSE的制備和表征

清華大學(xué)深圳國際研究生院康飛宇、賀艷兵、柳明等提出了一種界面反應(yīng)策略，采用獨特的介電NaNbO₃（NNO）填料與聚偏二氟乙烯（PVDF）基體（PNNO）結(jié)合，在Li-CSEs界面上定制堅固的氟化Li/Na雜化SEI。

Li_0.025Na_0.975NbO₃（LNNO）是通過在NNO中進行Li⁺和Na⁺取代而形成的，并且取代的Na⁺參與SEI的形成。富含NaF/LiF的堅固SEI對Li⁺遷移表現(xiàn)出優(yōu)異的導(dǎo)電性和高楊氏模量（8.01GPa），這在固態(tài)鋰金屬電池的高面容量下實現(xiàn)了長期的鋰沉積/剝離循環(huán)。此外，介電NNO可以誘導(dǎo)PVDF的高介電β相的形成，以促進鋰鹽的離解，并產(chǎn)生更多可移動的Li⁺，從而實現(xiàn)PNNO-5（5.56×10^-4 S cm^-1）的高離子電導(dǎo)率。

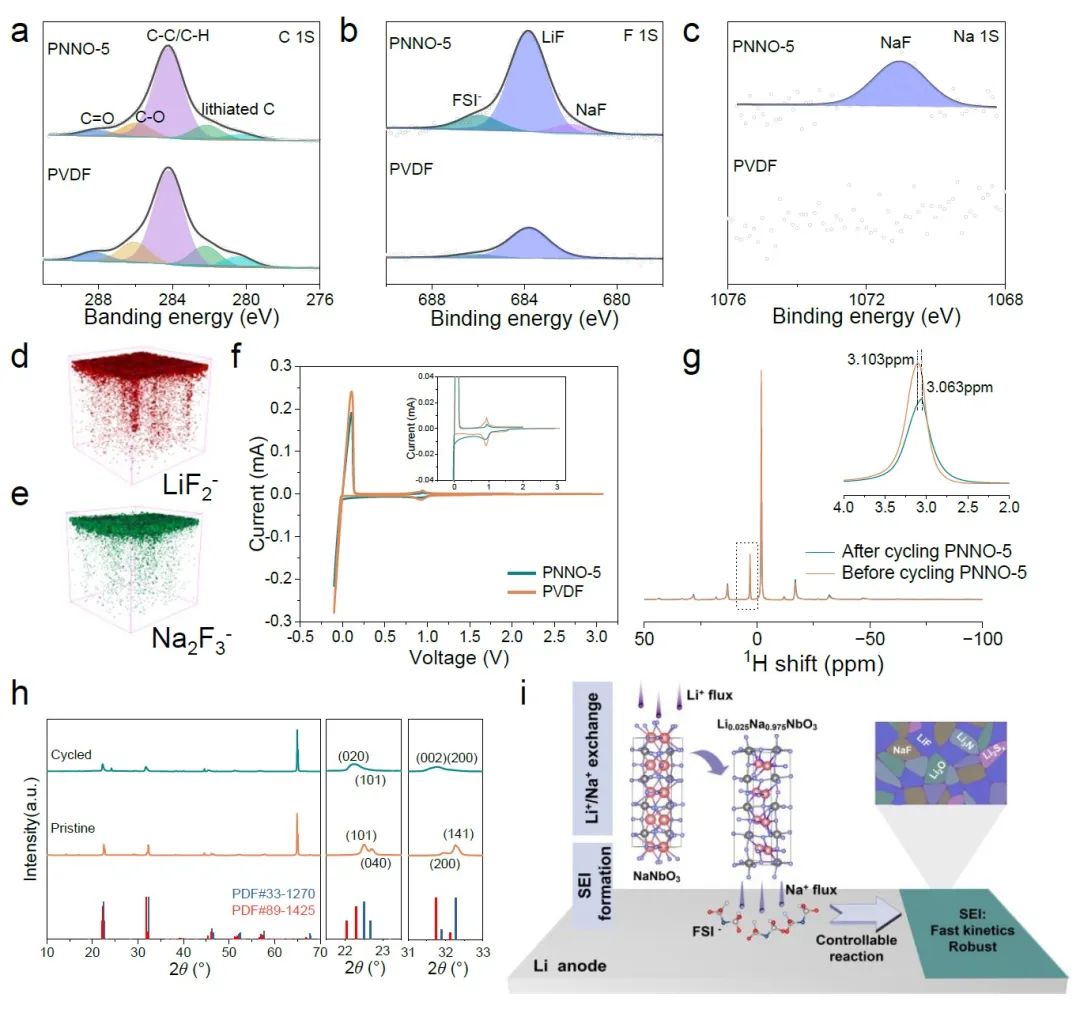

圖2.?LiF/NaF-SEI雜化物的形成機制

結(jié)果，使用PNNO電解質(zhì)的Li/Li對稱電池在3 mAh cm^-2的高面積容量下維持超過600小時的長期循環(huán)。固態(tài)NCM811/Li電池可以在2C下穩(wěn)定循環(huán)2200次，并在-20℃下表現(xiàn)出優(yōu)異的性能。

此外，當(dāng)與高負載陰極（10 mg cm-2）配對時，固態(tài)NCM811/Li電池也顯示出顯著提高的電池穩(wěn)定性，顯示出固態(tài)鋰金屬電池商業(yè)化的巨大前景。這項工作為開發(fā)安全穩(wěn)定的固態(tài)鋰金屬電池提供了一種在復(fù)合固態(tài)電解質(zhì)中進行界面工程的填料的新設(shè)計原理。

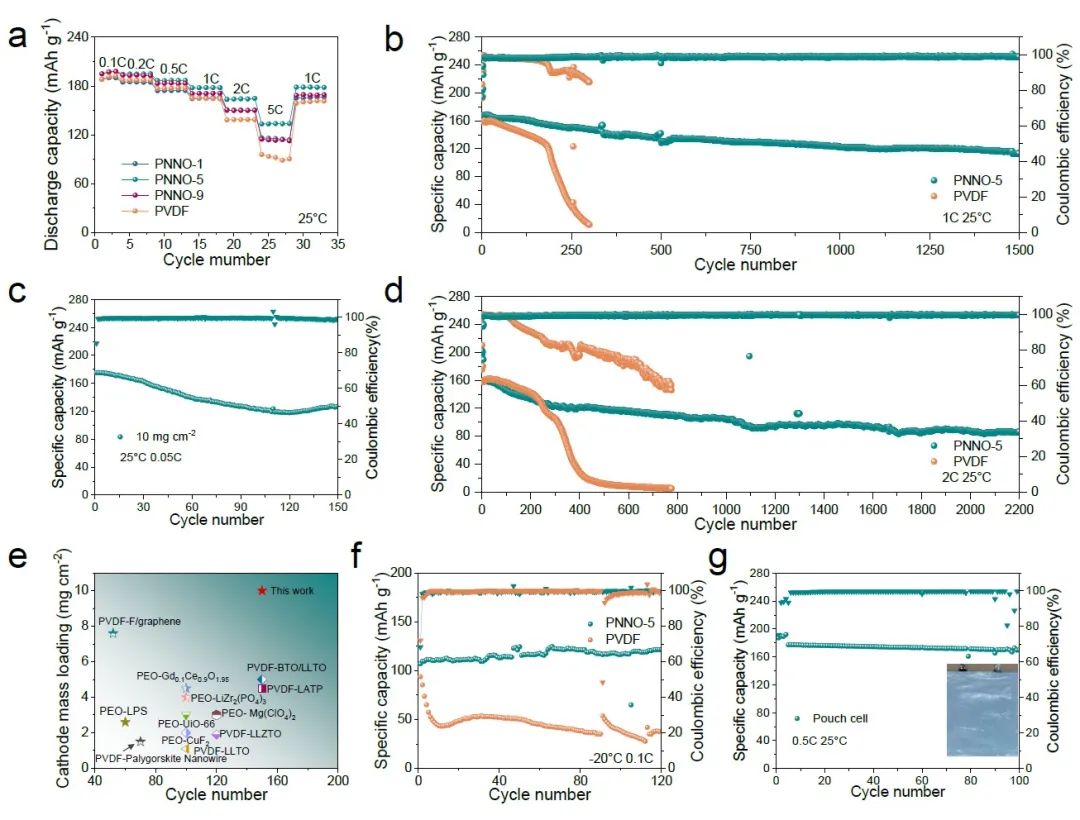

圖3.?固態(tài)NCM/Li電池的電化學(xué)性能

Dielectric Filler-induced Hybrid Interphase Enabling Robust Solid-State Li Metal Batteries at High Areal Capacity. Advanced Materials 2023. DOI: 10.1002/adma.202311195

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/02/29/72ce6057cc/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

清華深研院康飛宇/賀艷兵/柳明AM：混合SEI助力固態(tài)鋰金屬電池2200次循環(huán)！

相關(guān)推薦

清華深研院康飛宇/賀艷兵/柳明AM：混合SEI助力固態(tài)鋰金屬電池2200次循環(huán)！
