1. Journal of the American Chemical Society：穩(wěn)定多相轉(zhuǎn)換實(shí)現(xiàn)超低溫有機(jī)鈉電池

有機(jī)電池具有天然豐富、低成本的電極材料，與靈活的分子結(jié)構(gòu)和表面控制反應(yīng)相關(guān)的快速動(dòng)力學(xué)等優(yōu)勢(shì)。然而，由于電極的動(dòng)力學(xué)性能較差，在超低溫條件下運(yùn)行充電電池是一個(gè)重大的實(shí)際問(wèn)題。

在此，阿德萊德大學(xué)喬世璋團(tuán)隊(duì)首次報(bào)道了穩(wěn)定的多相轉(zhuǎn)換，以實(shí)現(xiàn)超低溫有機(jī)鈉電池的快速動(dòng)力學(xué)和長(zhǎng)期耐久性。具體而言，作者將玫瑰紅酸鈉有機(jī)電極與單層氧化石墨烯結(jié)合在一起，避免了有機(jī)自由基中間體的消耗，結(jié)果表明設(shè)計(jì)的有機(jī)電極具有優(yōu)異的電化學(xué)性能，在-50 ℃時(shí)的容量高達(dá)130 mAh g^-1。

結(jié)果顯示，與普魯士藍(lán)類(lèi)似物相結(jié)合的全電池在-40 ℃條件下具有大于 7000 次循環(huán)的優(yōu)異穩(wěn)定性，同時(shí)在300 mA g^-1的高電流密度下保持101 mAh g^-1的放電容量。這是非水系電池中超低溫性能最好的電池之一，特別是該種軟包電池在零下 50 ℃ 的條件下仍能持續(xù)供電。

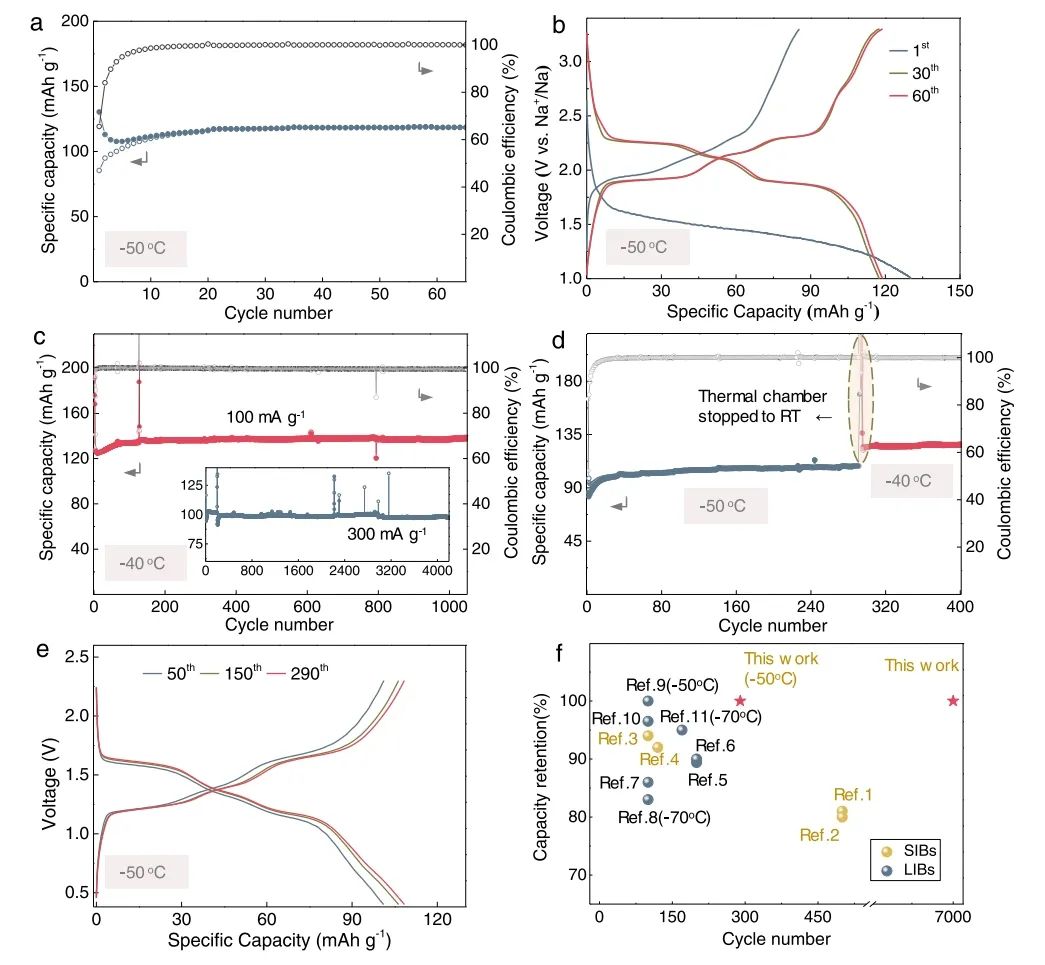

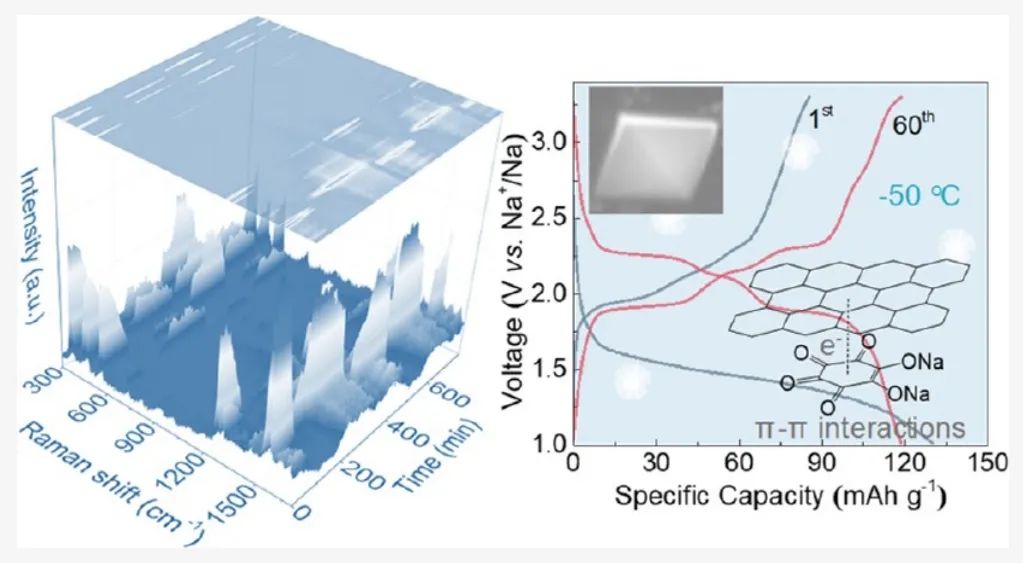

圖1. 超低溫鈉儲(chǔ)存特性

總之，該工作將納米級(jí)玫瑰紅酸鈉作為有機(jī)電極，其在-50 ℃的超低溫條件下表現(xiàn)出驚人的鈉儲(chǔ)存性能。獨(dú)特的多相固-液-固轉(zhuǎn)換反應(yīng)實(shí)現(xiàn)了快速動(dòng)力學(xué)。通過(guò)利用與GO的π電子相互作用，nDSR電極內(nèi)自由基中間體的氧化還原反應(yīng)活性和穩(wěn)定性得到了調(diào)節(jié)。Na||nDSR*π 半電池在-50 ℃時(shí)顯示出130 mAh g^-1的高容量。

重要的是，nDSR*π||PBA 全電池表現(xiàn)出超長(zhǎng)的循環(huán)穩(wěn)定性，在-40 ℃條件下，經(jīng)過(guò)7000次循環(huán)，仍能保持101 mAh g^-1的穩(wěn)定容量輸出。據(jù)報(bào)道，這是鈉離子電池中超低溫性能最好的一種。

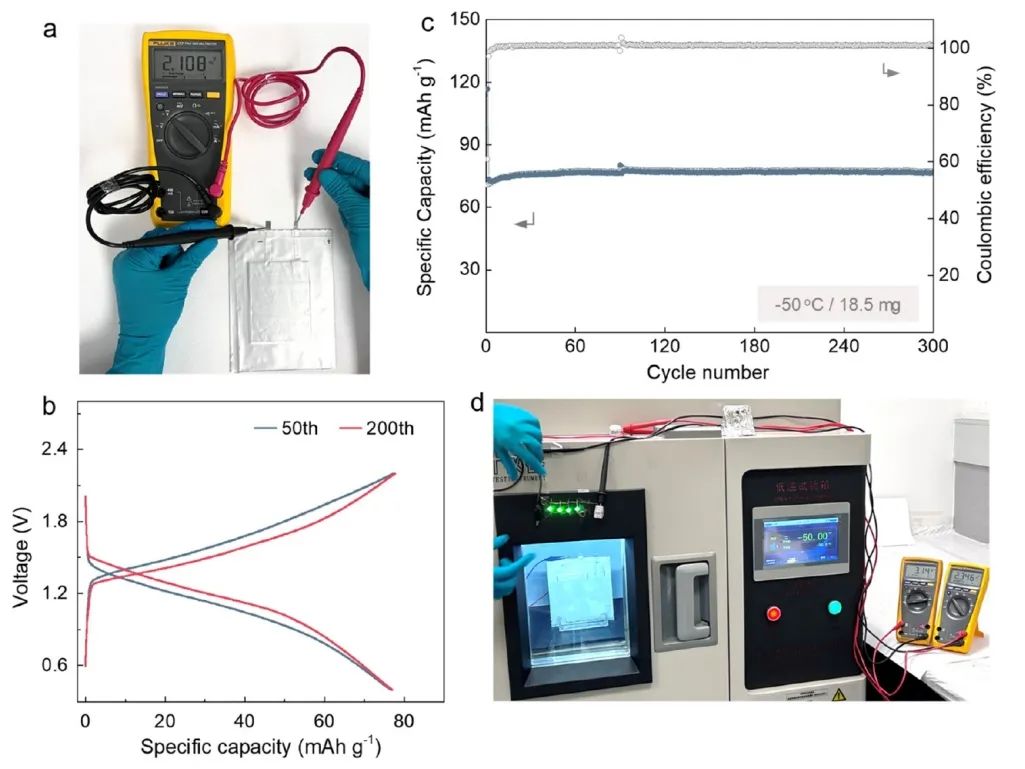

圖2. 在-50 ℃下的全電池軟包性能

Establishing Exceptional Durability in Ultralow-Temperature Organic-Sodium Batteries via Stabilized Multiphase Conversions, Journal of the American Chemical Society 2024 DOI: 10.1021/jacs.3c11931

2. Nature Communications：弱溶劑化電解質(zhì)用于可充電水系鋅離子電池

水溶劑化引起的結(jié)構(gòu)坍塌和副反應(yīng)是制約鋅離子電池實(shí)際應(yīng)用的主要因素。[Zn(H₂O)₆]²⁺溶劑化結(jié)構(gòu)中Zn²⁺與H₂O之間的強(qiáng)配位鍵，導(dǎo)致Zn²⁺的脫溶劑化動(dòng)力學(xué)緩慢，會(huì)使得Zn²⁺-H₂O配合物共嵌入正極材料中，導(dǎo)致不可逆的晶格膨脹，最終引起結(jié)構(gòu)坍塌。[Zn(H₂O)₆]²⁺脫溶劑化時(shí)釋放的大量水分子會(huì)與Zn負(fù)極接觸，引發(fā)析氫反應(yīng)(HER)、腐蝕等副反應(yīng)。因此，減少溶劑化水的數(shù)量是抑制AZIBs正極和負(fù)極失效的關(guān)鍵。

在此，中山大學(xué)盧錫洪、楊祖金，東莞理工學(xué)院謝世磊等人配制了一種弱溶劑化電解質(zhì)，以降低H₂O的溶劑化能力，并增強(qiáng)SO₄^2?與Zn²⁺相對(duì)于H₂O的配位競(jìng)爭(zhēng)力。結(jié)果顯示，實(shí)現(xiàn)了 Zn²⁺ 的貧水溶劑化結(jié)構(gòu)首先可以消除 Zn 負(fù)極上溶劑化 H₂O 介導(dǎo)的不良副反應(yīng)。其次可以提高 Zn²⁺ 的去溶劑化動(dòng)力學(xué)并抑制 Zn 枝晶生長(zhǎng)以及正極結(jié)構(gòu)畸變。

最后，這兩個(gè)因素的協(xié)同作用使全電池具有長(zhǎng)壽命，包括 Zn/NaV₃O₈·1.5H₂O、Zn/MnO₂ 和 Zn/CoFe(CN)₆ 電池。更重要的是，組裝了實(shí)用的可充電AA型Zn/NVO電池，其容量為101.7 mAh，在0.66 C下循環(huán)30次后容量保持率穩(wěn)定為96.1%。

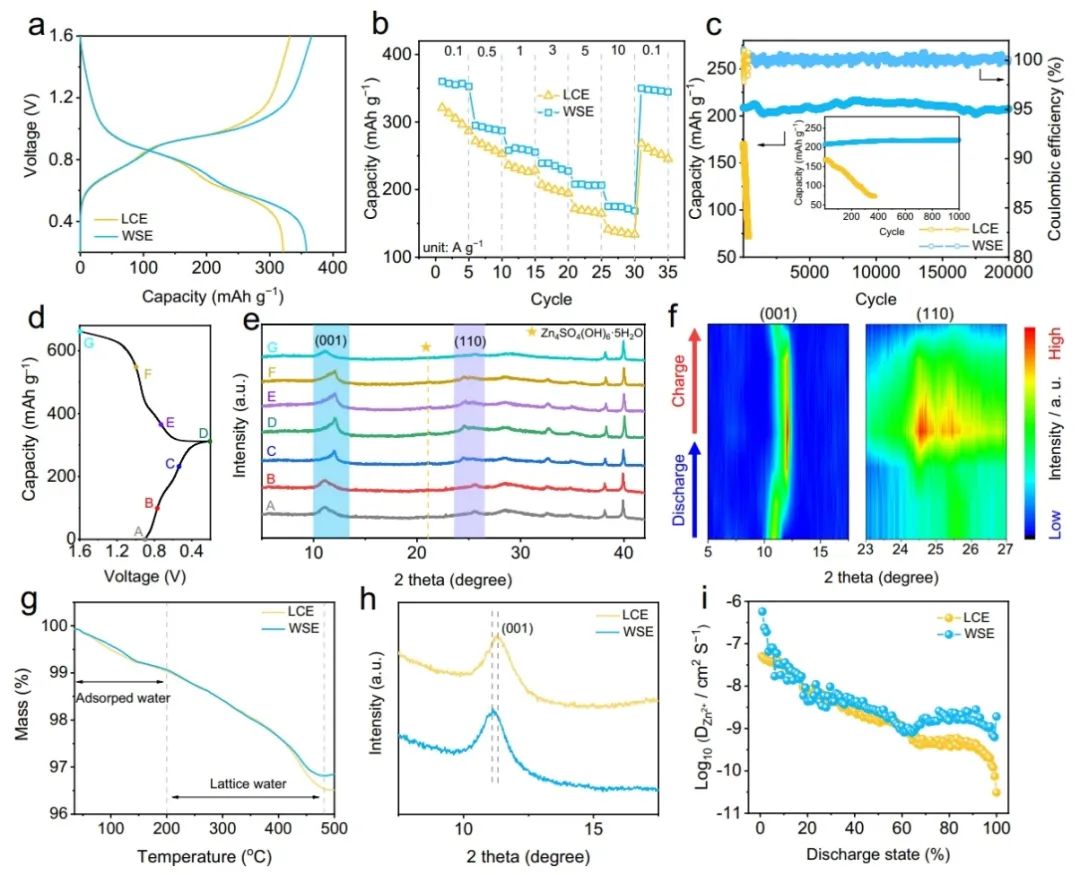

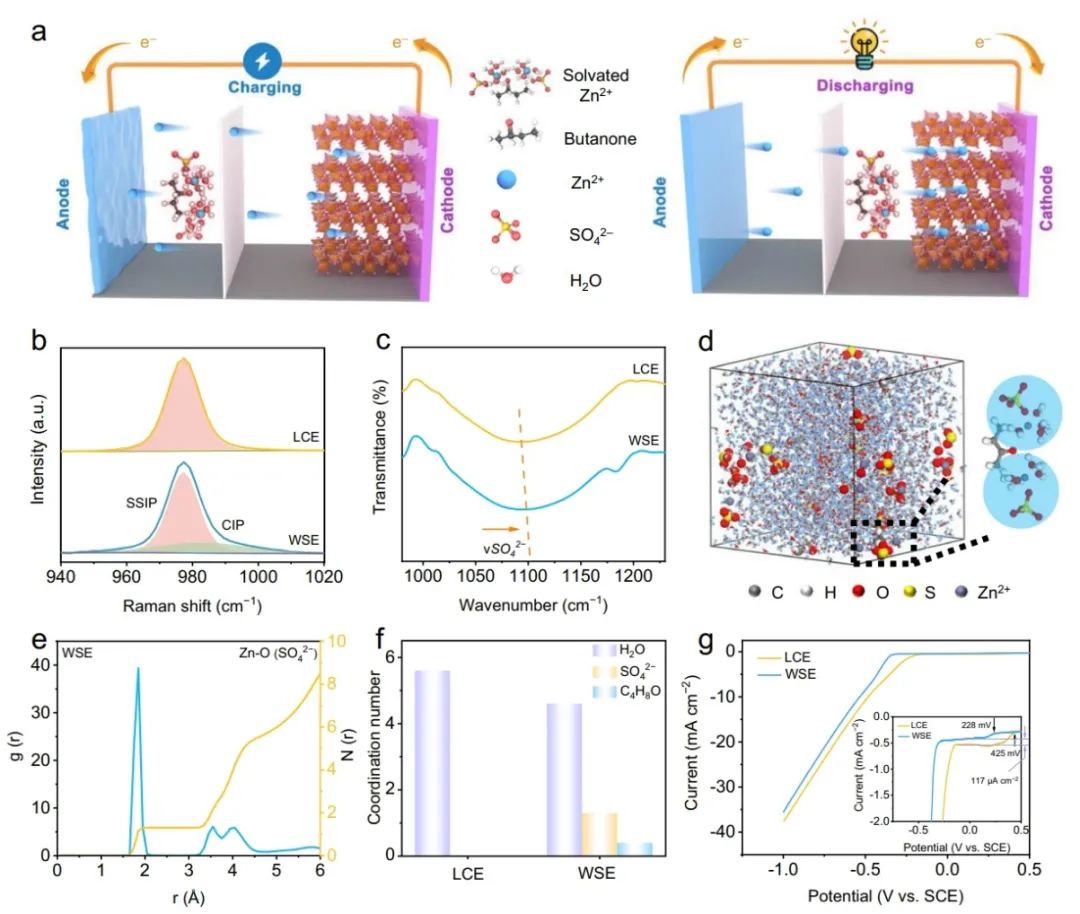

圖1. WSE中NVO正極的電化學(xué)性能及結(jié)構(gòu)演變

總之，該工作通過(guò)將丁酮作為電解質(zhì)添加劑，降低H₂O的溶劑化能力，從而使溶劑化后的H₂O減少，形成一種[(Zn²⁺)(H₂O)_4.3(SO₄^2?)_1.3(C₄H₈O)_0.4]的貧水溶劑化結(jié)構(gòu)，減輕了電池循環(huán)過(guò)程中正極結(jié)構(gòu)畸變/坍塌以及Zn負(fù)極枝晶生長(zhǎng)和副反應(yīng)。

結(jié)果顯示，采用WSE的AA-Zn/NVO容量高達(dá)101.7 mAh,30次循環(huán)后容量保持率高達(dá)96.1%。盡管水系鋅離子電池仍有許多需要探索的地方，例如尋找性能更好的負(fù)極和高質(zhì)量負(fù)載正極(>20 mg cm^-2)的制造技術(shù)，但該工作提出的電解質(zhì)設(shè)計(jì)策略為實(shí)現(xiàn)水系鋅離子電池的高可持續(xù)性發(fā)展邁出了重要一步。

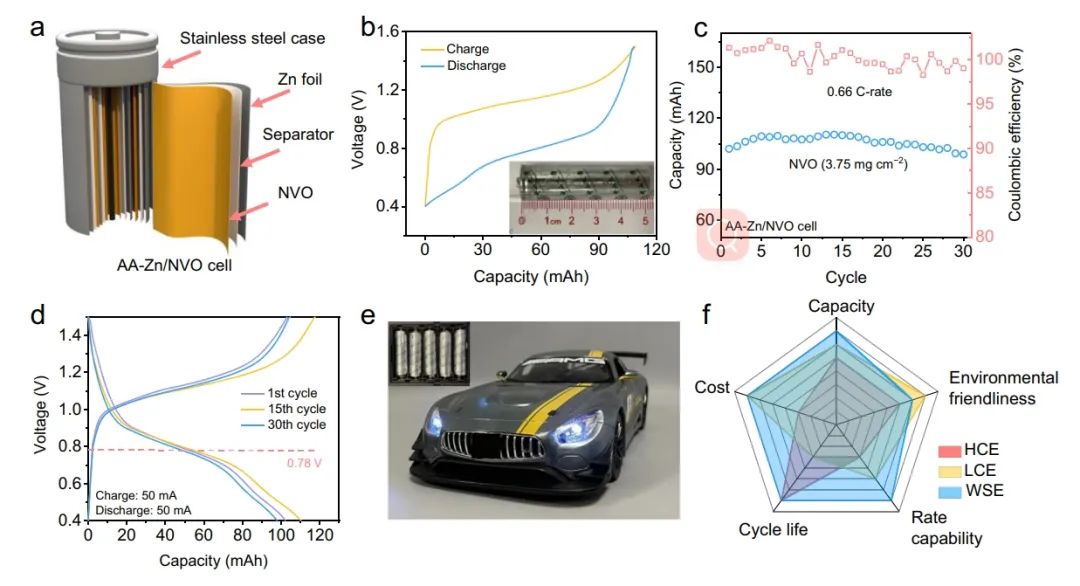

圖2. AA-Zn/NVO電池的電化學(xué)性能

A weakly solvating electrolyte towards practical rechargeable aqueous zinc-ion batteries, Nature Communications 2024 DOI: 10.1038/s41467-023-44615-y

3. Energy Storage Materials：4.6V鋰金屬電池中不可燃全氟化碳酸酯電解質(zhì)在高溫下的衰減機(jī)制

高度氟化電解質(zhì)因其獨(dú)特的性能在鋰金屬電池（LMB）中引起了廣泛關(guān)注。然而，氟化電解質(zhì)在高溫下的復(fù)雜衰減機(jī)制尚不清楚，這對(duì)于評(píng)估其在極端環(huán)境中實(shí)際應(yīng)用的適用性至關(guān)重要。

在此，華中科技大學(xué)胡先羅團(tuán)隊(duì)研究了高溫對(duì)含氟電解質(zhì)穩(wěn)定性的影響以及 4.6 V鋰鈷氧化物正極與電解質(zhì)間界面的形成機(jī)制。

結(jié)果表明，溫度升高會(huì)顯著影響電解質(zhì)的穩(wěn)定性和界面產(chǎn)物的形成。特別地，在高溫和4.6 V條件下，1,1,2,2-四氟乙基-2,2,3,3-四氟丙基醚會(huì)在活性氧的催化下分解。其中，含氟電解質(zhì)的降解主要是由溫度引起的碳酸氟乙酯分解造成的。雖然碳酸（2,2,2-三氟乙基）甲酯在該含氟體系的溶劑中具有極高的穩(wěn)定性，但在極端環(huán)境中仍會(huì)發(fā)生降解。

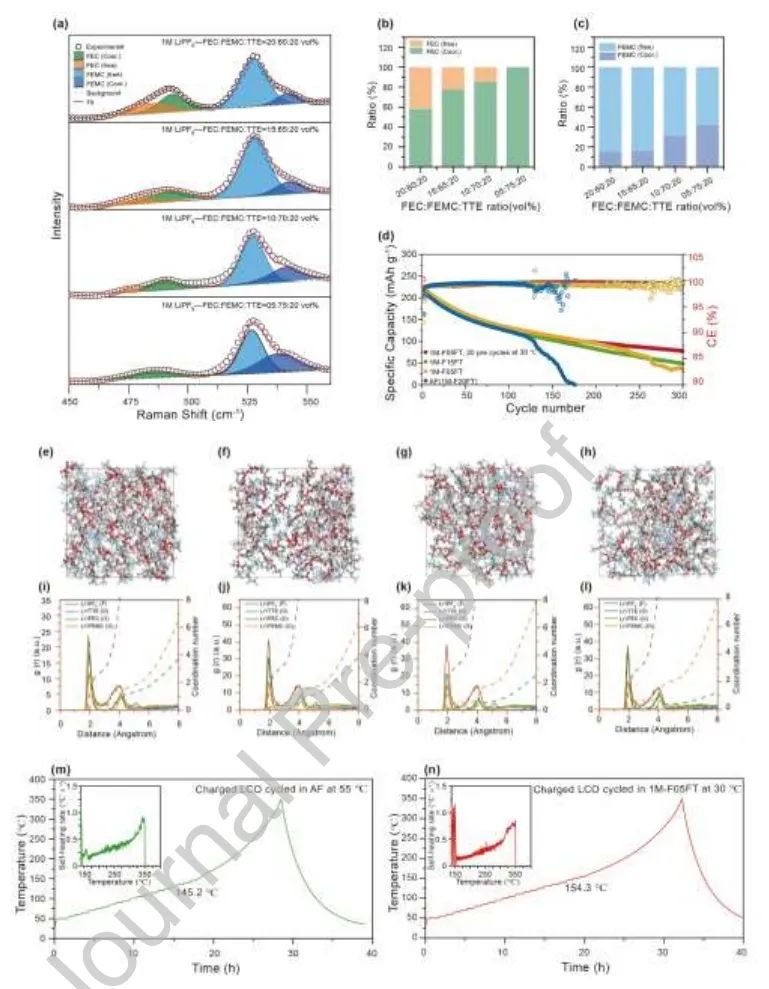

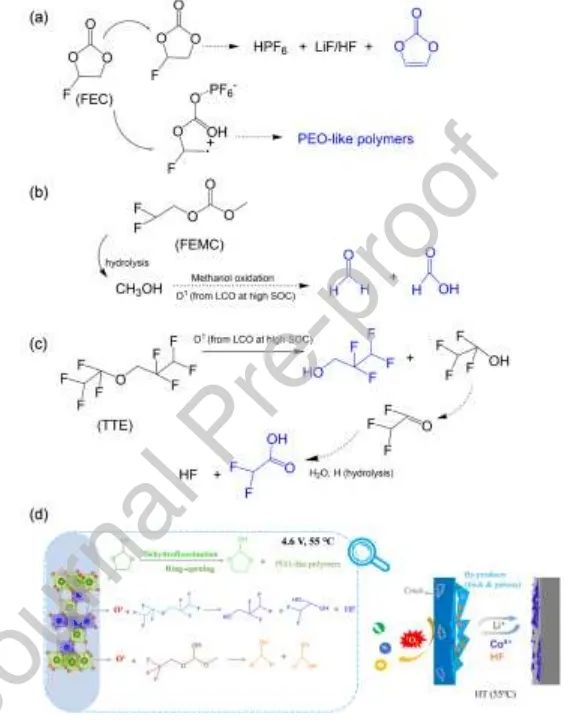

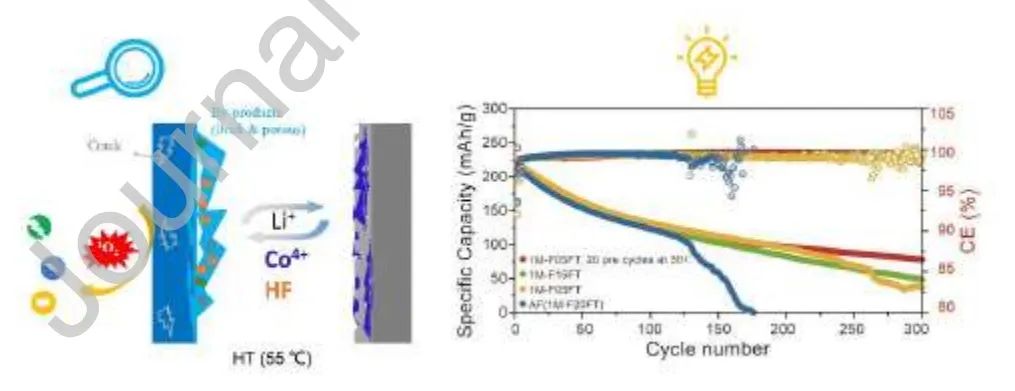

圖1. 55℃循環(huán)過(guò)程中AF電解液在正極表面發(fā)生分解反應(yīng)

總之，該工作揭示了全氟電解質(zhì)在55℃下失效的根本原因。具體而言，F(xiàn)EC開(kāi)環(huán)和LiPF₆水解副反應(yīng)受溫度影響較大，導(dǎo)致電池性能加速惡化。同時(shí)在4.6 V LCO基的LBs中驗(yàn)證了TTE分解及其產(chǎn)物。在該工作中盡管溶劑化結(jié)構(gòu)有所改善，但TTE還可能產(chǎn)生額外的HF，對(duì)55 ℃下的電池性能產(chǎn)生負(fù)面影響。此外，LiPF₆的不穩(wěn)定性以及FEC和LiPF₆之間的副反應(yīng)顯著促進(jìn)氟化電解質(zhì)的降解。同時(shí)，正極釋放的氧氣加速了TTE和FEMC的分解。

結(jié)果表明，即使是含量為5%的FEC也足以在早期階段形成所需的CEI。因此，該項(xiàng)工作為高度氟化電解質(zhì)的設(shè)計(jì)和優(yōu)化鋪平了道路，進(jìn)而開(kāi)發(fā)出能夠承受極端環(huán)境的4.6V LiCoO₂基LMB。

圖2. 溶劑化結(jié)構(gòu)、電化學(xué)性能和 ARC 結(jié)果

Unveiling decaying mechanism of non-flammable all-fluorinated carbonate electrolytes in lithium metal batteries with 4.6-V LiCoO2 cathodes at elevated temperatures, Energy Storage Materials 2024 DOI: 10.1016/j.ensm.2024.103177

4. Journal of the American Chemical Society：基于非固體放電產(chǎn)物的非質(zhì)子鋰-氧電池

對(duì)于高重量?jī)?chǔ)能裝置，無(wú)質(zhì)子鋰-氧(Li-O₂)電池被認(rèn)為是鋰離子電池的一種有前途的替代品。然而，緩慢的電化學(xué)動(dòng)力學(xué)、鈍化以及固體放電產(chǎn)物對(duì)正極的結(jié)構(gòu)破壞極大地阻礙了鋰離子電池的實(shí)際應(yīng)用。

在此，吉林大學(xué)徐吉靜團(tuán)隊(duì)將銥(Ir)單原子基多孔有機(jī)聚合物(Ir/AP-POP)作為用于Li-O₂電池的均勻、可溶性電催化劑旨在實(shí)現(xiàn)電解質(zhì)溶液中化學(xué)計(jì)量外的Li_1-xO₂的非固態(tài)放電產(chǎn)物。由于原位形成的Ir₃Li和LiO₂之間高度相似的晶格匹配效應(yīng)，有利于與電解質(zhì)溶液中的O^2-/LiO₂中間體相互作用，實(shí)現(xiàn)非固體LiO₂作為鋰離子電池電解質(zhì)溶液中的最終放電產(chǎn)物。

因此，具有可溶性Ir/AP-POP電催化劑的Li-O₂電池表現(xiàn)出12.8 mAh的超高放電容量、0.03 V的超低過(guò)電位和700小時(shí)的長(zhǎng)循環(huán)壽命。

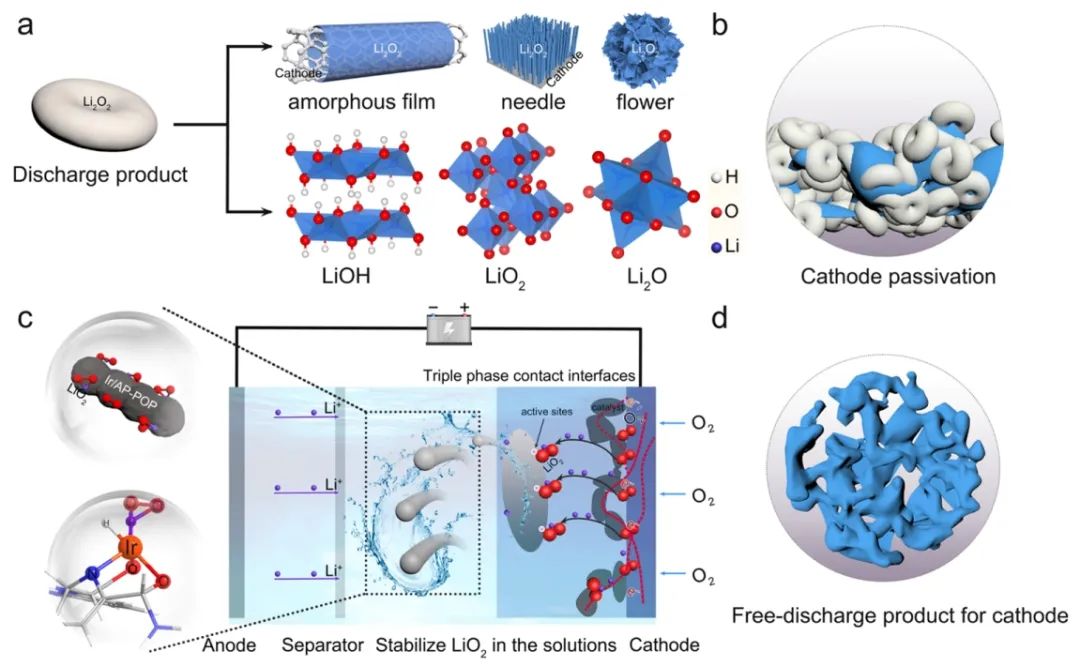

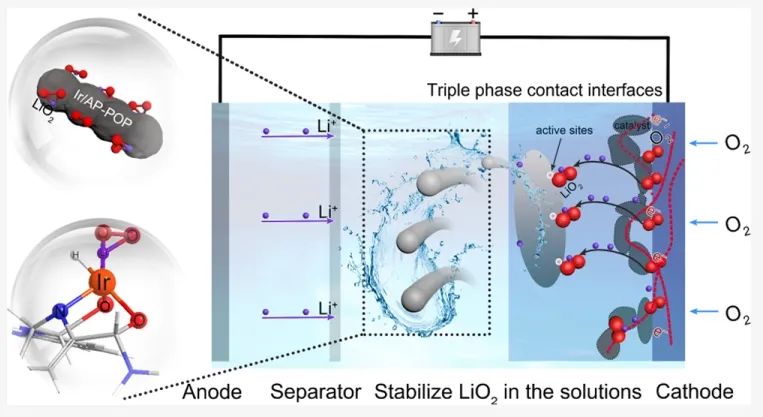

圖1. 溶液中Ir/AP-OP催化劑誘導(dǎo)的非固體LiO₂的圖解

總之，該工作將Ir基催化劑作為L(zhǎng)i?O₂電池電解液中的可溶性催化劑。作者提出了一種在Li-O₂電池電解液中形成非固態(tài)LiO₂的單電子放電過(guò)程（即LiO₂和Li₂O₂都包含在Li-O₂電池的放電產(chǎn)物中）。通過(guò)FIB-TOFSIMS光譜和DEMS分析可以有效證明溶液中存在缺陷LiO₂，而正極上沒(méi)有Li₂O₂，這有利于通過(guò)形成的Li₂O₂保護(hù)正極不鈍化進(jìn)而延長(zhǎng)溶液中放電產(chǎn)物的生長(zhǎng)界面。

DFT結(jié)果表明，采用Ir SAC的生長(zhǎng)機(jī)制將非固體放電產(chǎn)物錨定在聚合物上，形成的非固態(tài)放電產(chǎn)物足夠穩(wěn)定，可以在0.03 V的超低過(guò)電位下反復(fù)充放電。因此，該工作進(jìn)一步擴(kuò)展了對(duì)材料和生長(zhǎng)途徑的理解，使電化學(xué)非固體放電產(chǎn)物錨定在Li?O₂電池中應(yīng)用，并證明了LiO₂在晶格匹配溶液中穩(wěn)定的潛力。

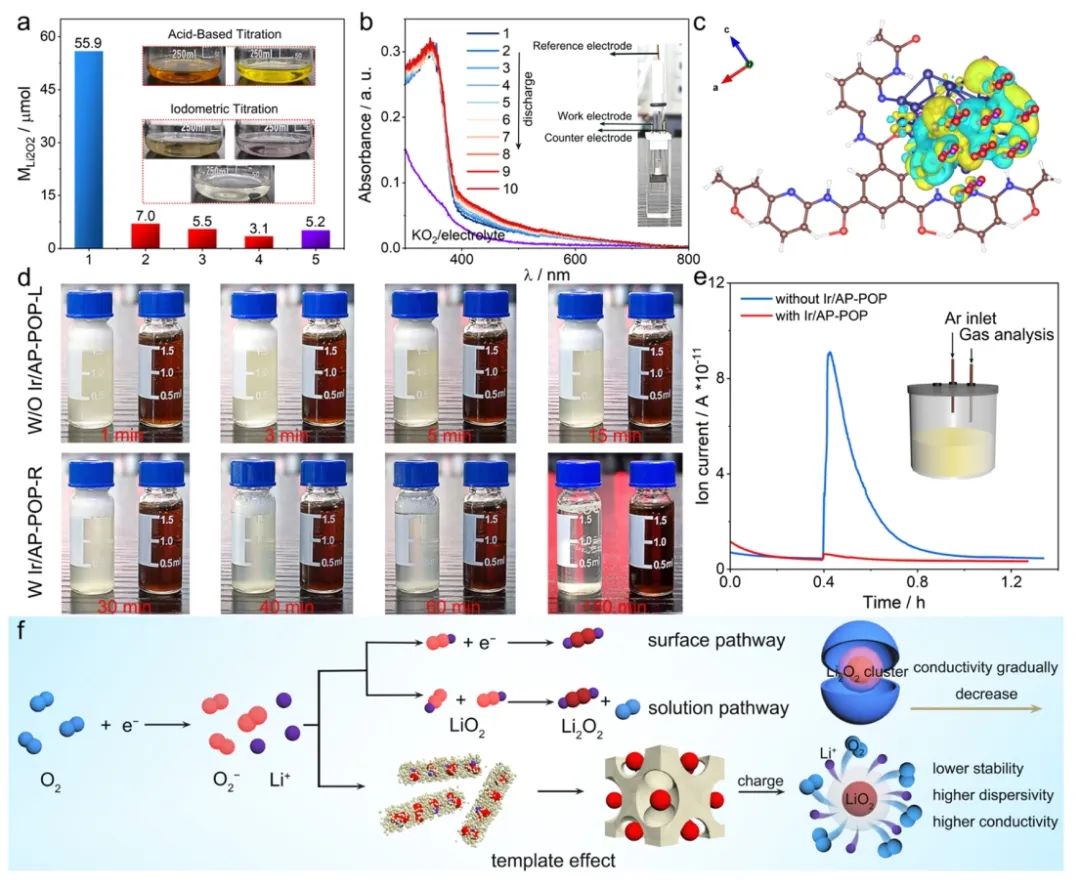

圖2. 液相Ir基催化劑的模板效應(yīng)

Aprotic Lithium–Oxygen Batteries Based on Nonsolid Discharge Products, Journal of the American Chemical Society 2024 DOI: 10.1021/jacs.3c08656

5. Nature Communications：全固態(tài)鋰電池鹵化物超離子導(dǎo)體的結(jié)構(gòu)調(diào)控

金屬鹵化物固體電解質(zhì)由于具有高的離子電導(dǎo)率、寬的電化學(xué)穩(wěn)定窗口以及與氧化物正極材料的良好相容性而受到廣泛關(guān)注。高離子導(dǎo)電鹵化物電解質(zhì)的探索正在積極進(jìn)行。因此，了解成分和晶體結(jié)構(gòu)之間的關(guān)系是設(shè)計(jì)更好的鹵化物電解質(zhì)的關(guān)鍵指南。

在此，西安大略大學(xué)孫學(xué)良、梁劍文等人描述幾何條件和離子條件的陽(yáng)離子極化因子可以有效預(yù)測(cè)鹵化物電解質(zhì)的堆積結(jié)構(gòu)。通過(guò)合理設(shè)計(jì)和制備超過(guò)10種在25℃下具有10 ^-3 S cm ^-1高離子導(dǎo)電的鹵化物電解質(zhì)來(lái)補(bǔ)充這一原理，作者確定有多種有高離子電導(dǎo)率的鹵化物電解質(zhì)有待發(fā)現(xiàn)和開(kāi)發(fā)。

這種方法可以系統(tǒng)地篩選各種潛在的鹵化物電解質(zhì)，并展示了一種設(shè)計(jì)具有超越結(jié)構(gòu)和穩(wěn)定性預(yù)測(cè)的超離子電導(dǎo)率的鹵化物電解質(zhì)的方法。

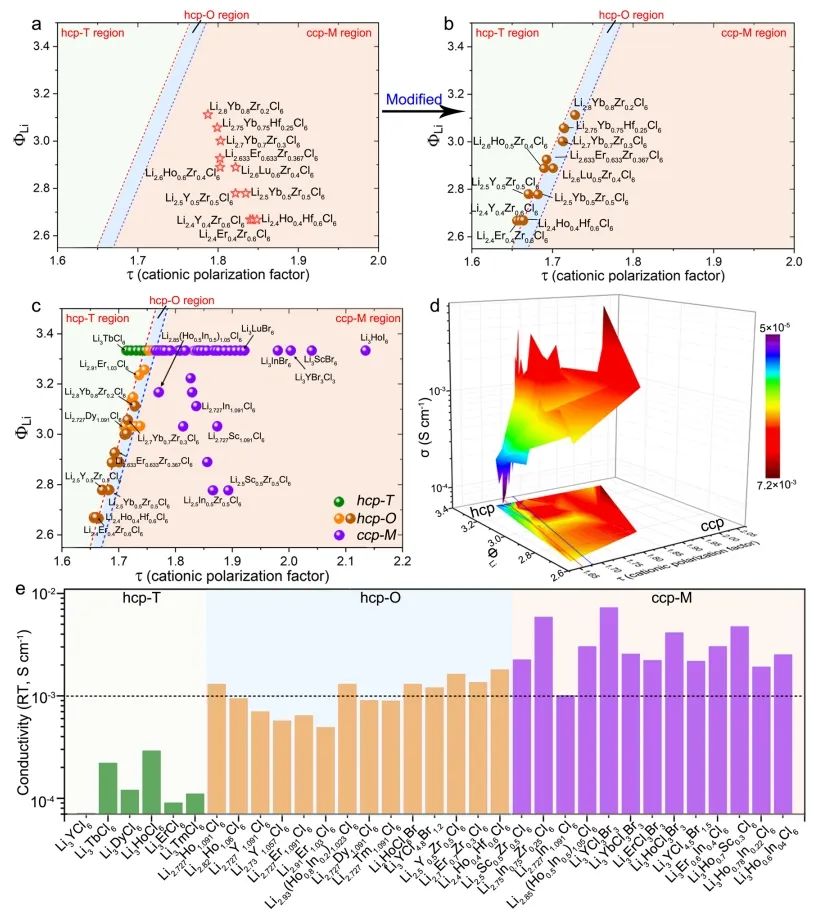

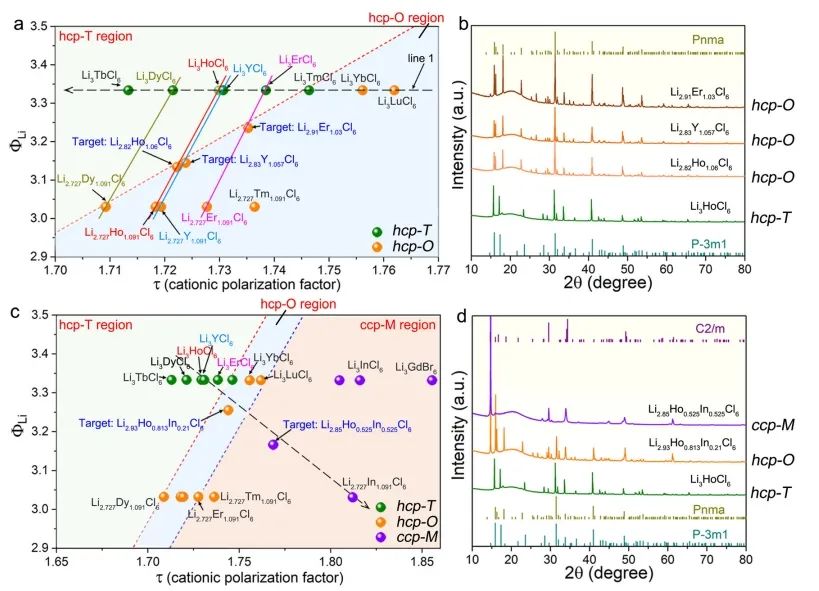

圖1. 陽(yáng)離子極化因子及其在解決hcp-T和hcp-O結(jié)構(gòu)鹵化物分離臨界點(diǎn)中的應(yīng)用

總之，該工作通過(guò)提出一個(gè)陽(yáng)離子極化因子τ并繪制了現(xiàn)有和潛在的超Li離子導(dǎo)電鹵化物的結(jié)構(gòu)分布圖。鹵化物的hcp-T、hcp-O和ccp-M結(jié)構(gòu)之間的主要區(qū)別是陽(yáng)離子和陰離子亞晶格之間的極化。τ不僅可以成功地對(duì)實(shí)驗(yàn)觀(guān)測(cè)到的鹵化物結(jié)構(gòu)進(jìn)行分類(lèi)，而且可以預(yù)測(cè)未報(bào)道的鹵化物SSE的組成結(jié)構(gòu)。在τ的引導(dǎo)下，已鑒定并合成了10多個(gè)RT離子電導(dǎo)率大于10^-3s cm^-1的鹵化物電解質(zhì)。

此外，τ可以用來(lái)預(yù)測(cè)不同陽(yáng)離子濃度和不同多價(jià)陽(yáng)離子混合物下的鹵化物的相變組成。良好的相變?cè)O(shè)計(jì)可以有效地調(diào)節(jié)鹵化物的鋰導(dǎo)電行為。因此，該工作所提出τ的使用能夠加速對(duì)鹵化鋰超離子導(dǎo)體的探索和設(shè)計(jì)。

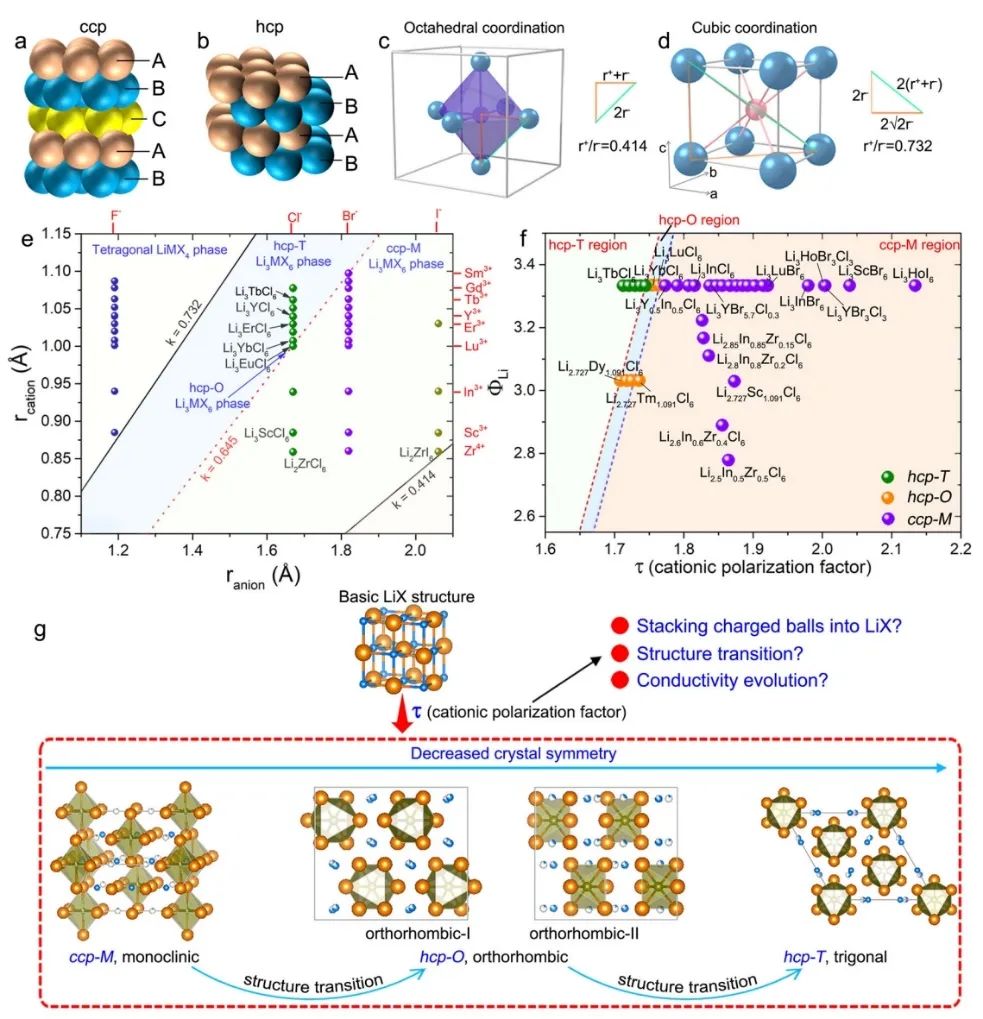

圖2. 陽(yáng)離子半徑差效應(yīng)

Structural regulation of halide superionic conductors for all-solid-state lithium batteries, Nature Communications 2024 DOI: 10.1038/s41467-023-43886-9

6. Advanced Energy Materials：高壓固態(tài)電池氧化還原正極的空間異步激活機(jī)制

富鋰層狀氧化物(LRLO)由于其高容量和寬工作電壓范圍，在全固態(tài)鋰電池(ASSLB)中顯示出巨大的潛力。然而，LRLO在ASSLB中的實(shí)際應(yīng)用受到固-固界面載流子傳輸嚴(yán)重失效的阻礙，從而限制了這些電池的電化學(xué)活性。

在此，中國(guó)科學(xué)院青島生物能源與過(guò)程研究所的崔光磊、馬君，臺(tái)灣同步輻射研究中心何樹(shù)智等人介紹了對(duì)富鋰正極 Li_1.2Ni_0.16Co_0.08Mn_0.56O₂（LLO）在ASSLBs中不同溫度和循環(huán)過(guò)程中不同時(shí)間點(diǎn)的活化機(jī)制的研究。

結(jié)果表明，從表面到體相，TMs和O在LLO內(nèi)活化的空間異質(zhì)性。TMs的活化發(fā)生得很快，而O的活化則表現(xiàn)出從表面到體相的空間滯后性，并且在很大程度上取決于工作溫度和循環(huán)次數(shù)。這種空間異質(zhì)性與復(fù)合正極的微結(jié)構(gòu)缺陷導(dǎo)致載流子無(wú)法跨界面?zhèn)鬏敻叨认嚓P(guān)。

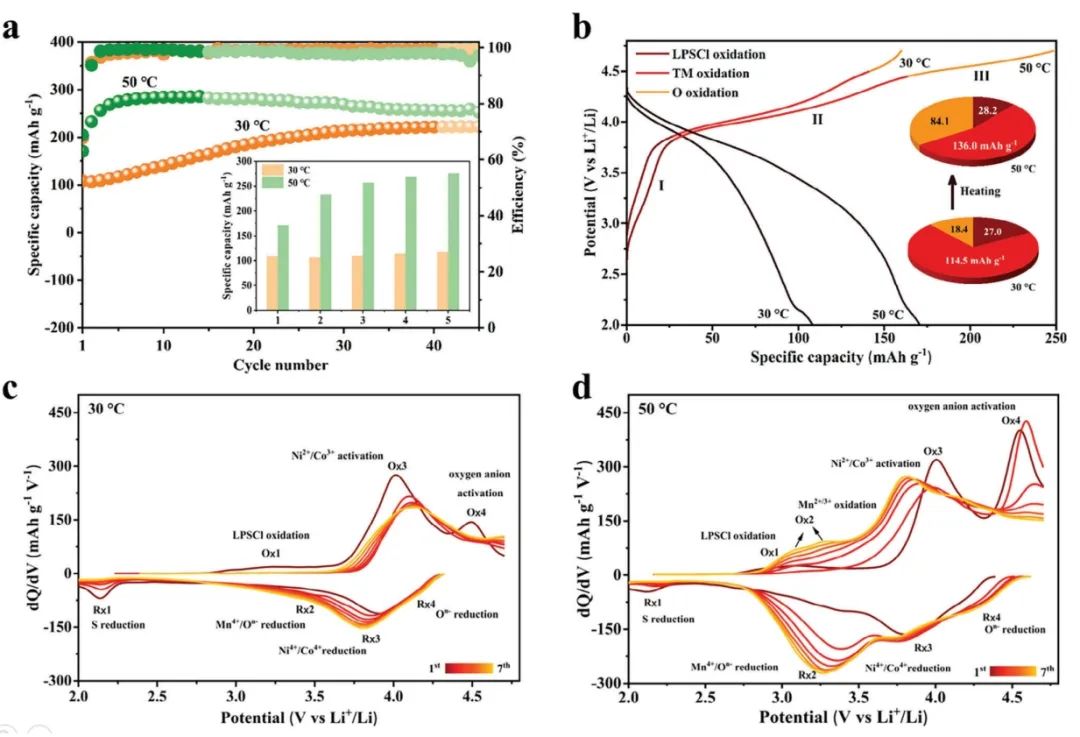

圖1. LLO的原位XRD圖譜

總之，該工作揭示了ASSLB中的LLO在空間上發(fā)生異步活化的機(jī)制?；罨^(guò)程涉及O和TMs從表面到塊體的逐步活化。TMs的活化主要發(fā)生在初始充電過(guò)程中，相對(duì)快速且均勻，而氧氣的活化則是一個(gè)持續(xù)的過(guò)程，發(fā)生在ASSLB的整個(gè)長(zhǎng)期循環(huán)過(guò)程中，速度較慢且在空間上比較遲緩。ASSLB中LLO的空間異步活化與復(fù)合正極中的微結(jié)構(gòu)缺陷導(dǎo)致的固固界面載流子傳輸失敗密切相關(guān)。

因此，優(yōu)化復(fù)合正極的微觀(guān)結(jié)構(gòu)對(duì)于提高陰離子氧化還原動(dòng)力學(xué)至關(guān)重要。同時(shí)，該工作促進(jìn)了基于LLO的高性能ASSLB的開(kāi)發(fā)。

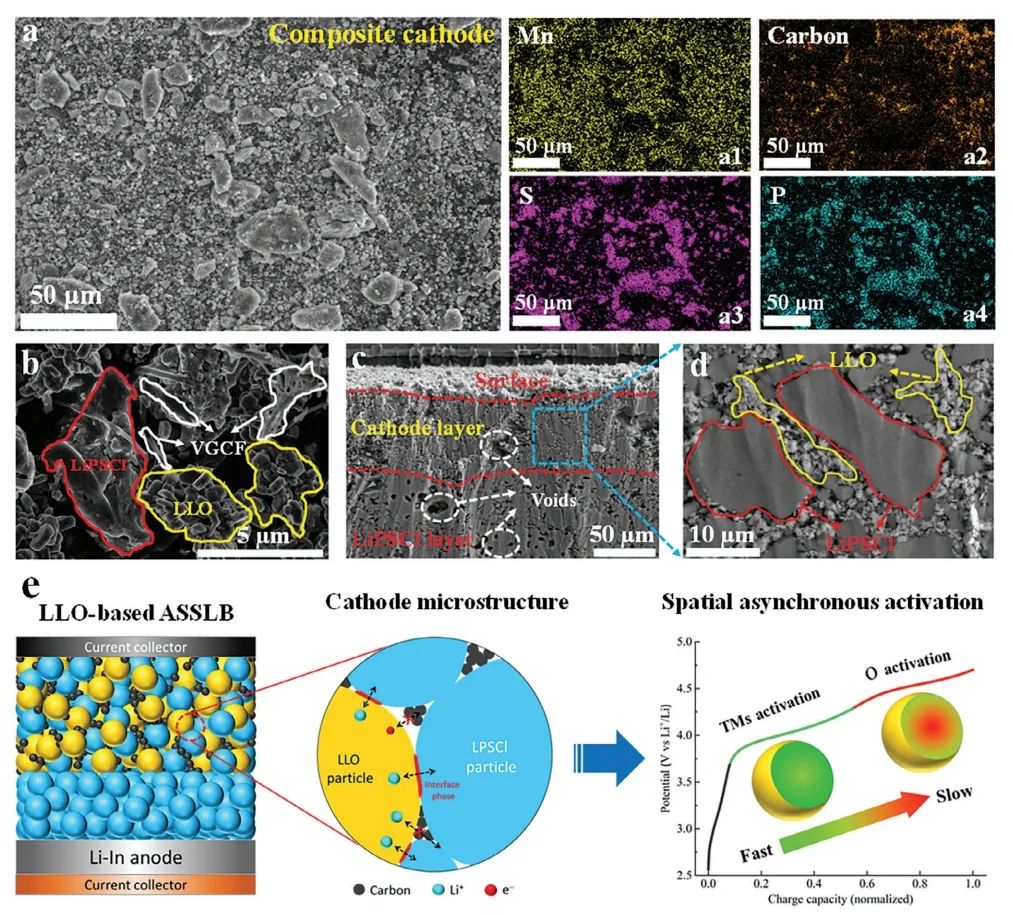

圖2. 固相法 (SPM) 制備的原始復(fù)合正極的典型 SEM 和相應(yīng)的 EDS 映像

Unraveling the Spatial Asynchronous Activation Mechanism of Oxygen Redox-Involved Cathode for High-Voltage Solid-State Batteries, Advanced Energy Materials 2024 DOI: 10.1002/aenm.202303797

7. Advanced Materials：硫正極中的陰離子調(diào)節(jié)硫轉(zhuǎn)化可最大限度提高K-S電池的電壓和倍率性能

鉀-硫（K-S）電池在大型儲(chǔ)能系統(tǒng)中備受關(guān)注。其中小分子/共價(jià)硫（SMCS）可以通過(guò)固-固硫轉(zhuǎn)化來(lái)避免多硫化物的穿梭效應(yīng)。但SMCS含量較低（≤40%）會(huì)造成固-固反應(yīng)動(dòng)力學(xué)緩慢，放電電位低。

在此，廣東工業(yè)大學(xué)黃少銘團(tuán)隊(duì)通過(guò)C/S共沉積工藝將SMCS限制在碳層中，含量約為74.1 wt%。結(jié)果顯示，SMCS@C 作為正極和 KFSI-EC/DEC 作為電解質(zhì)組裝的 K-S 電池在1000次循環(huán)后3 A g^-1下的可逆容量為384 mAh g^-1 。SMCS@C||K全電池在3 A g^-1下的能量和功率密度分別為72.8 Wh kg^-1和873.2 W kg^-1。

研究表明，擴(kuò)大的碳層空間使得K⁺-FSI^–離子對(duì)能夠擴(kuò)散，并且它們之間的庫(kù)侖吸引力加速了它們?cè)赟MCS@C中的擴(kuò)散。此外，F(xiàn)SI^–沿著兩個(gè)平臺(tái)固態(tài)反應(yīng)途徑在碳層內(nèi)原位調(diào)節(jié)硫轉(zhuǎn)化，從而降低自由能并削弱中間體的S-S鍵，從而導(dǎo)致更快、更有效的硫轉(zhuǎn)化。

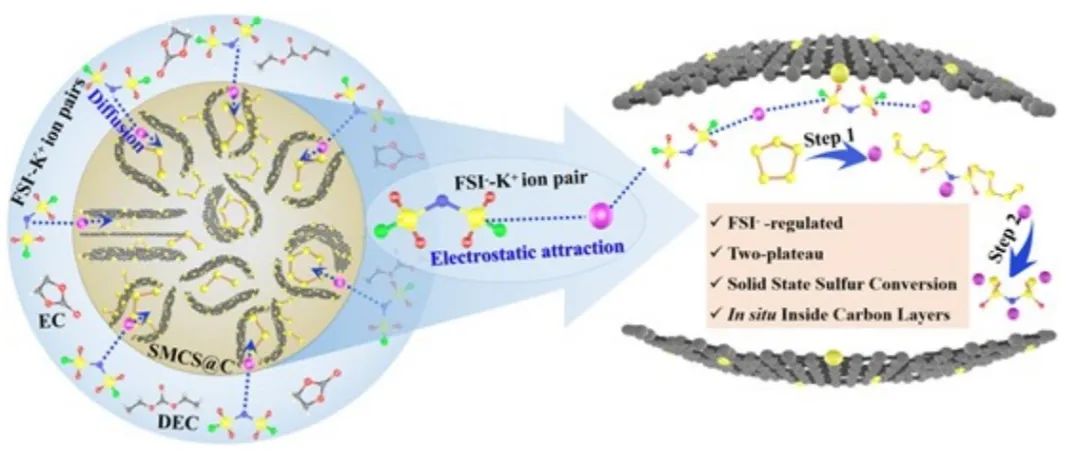

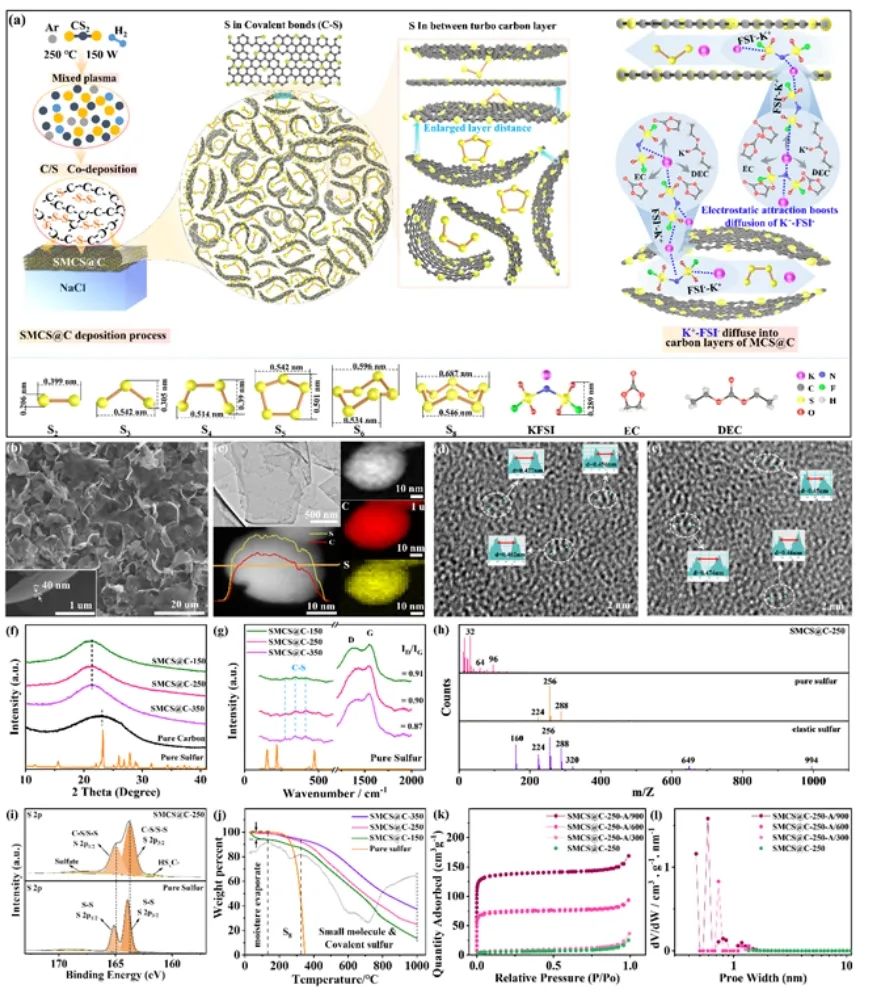

圖1. 硫轉(zhuǎn)化動(dòng)力學(xué)過(guò)程

總之，該工作通過(guò)C/S共沉積工藝將SMCS限制在碳層中，含量約為74.1 wt%。結(jié)果顯示，SMCS@C 作為正極，KFSI-EC/DEC 作為電解質(zhì)組裝的 K-S 電池表現(xiàn)出優(yōu)異的電化學(xué)性能。對(duì)硫轉(zhuǎn)化機(jī)理的表征和計(jì)算證實(shí)了SMCS@C中碳層間的增大以及K⁺和FSI^–之間的庫(kù)侖引力促進(jìn)了SMCS@C中K⁺-FSI^–對(duì)的擴(kuò)散。

在SMCS@C的碳層中，硫的轉(zhuǎn)化主要通過(guò)FSI^–參與，形成了S→KS_n-KSI-S_nK (2.5 ~ 2.0 V)→KS-KSI-SK (1.2 ~ 2.0 V)的雙平臺(tái)固態(tài)反應(yīng)途徑，這種新型的硫轉(zhuǎn)化化學(xué)反應(yīng)導(dǎo)致中間體自由能低，S-S鍵弱，從而實(shí)現(xiàn)了更快、更高效的硫轉(zhuǎn)化。因此，該工作為探索新型硫電極材料，開(kāi)發(fā)高耐久放電電壓和高倍率性能的K-S電池提供了重要的理論依據(jù)。

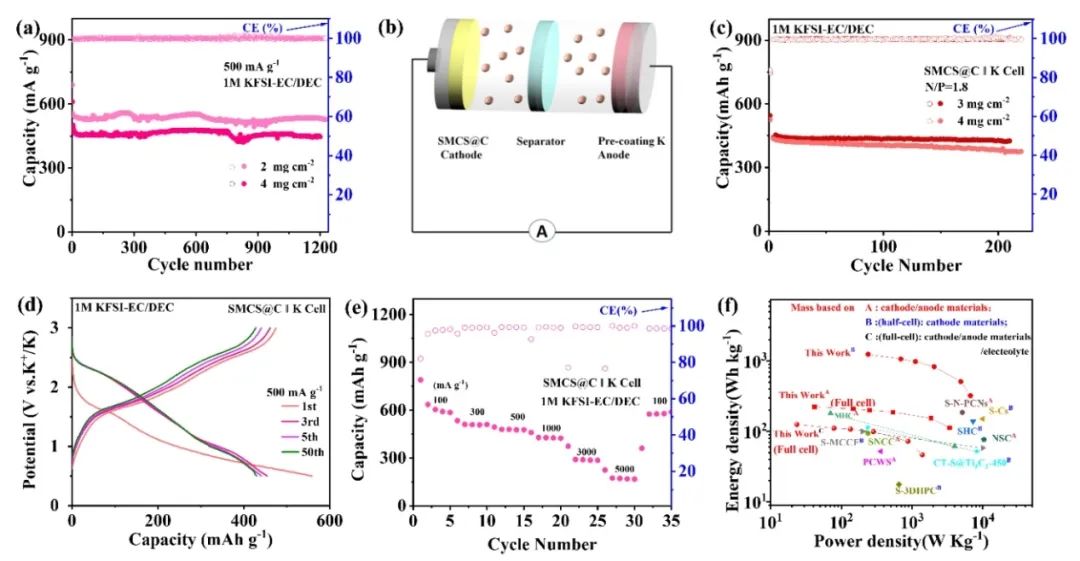

圖2. 電池性能

Anion-Regulated Sulfur Conversion in High-Content Carbon Layer Confined Sulfur Cathode Maximizes Voltage and Rate Capability of K-S Batteries, Advanced Materials 2024 DOI: 10.1002/adma.202311127

8. Angewandte Chemie International Edition：仿生微量富含羥基的電解質(zhì)添加劑用于低溫下高倍率鋅離子電池

在低溫下工作的高倍率和穩(wěn)定的鋅離子電池在實(shí)際應(yīng)用中非常理想，但面臨動(dòng)力學(xué)緩慢和嚴(yán)重腐蝕的挑戰(zhàn)。

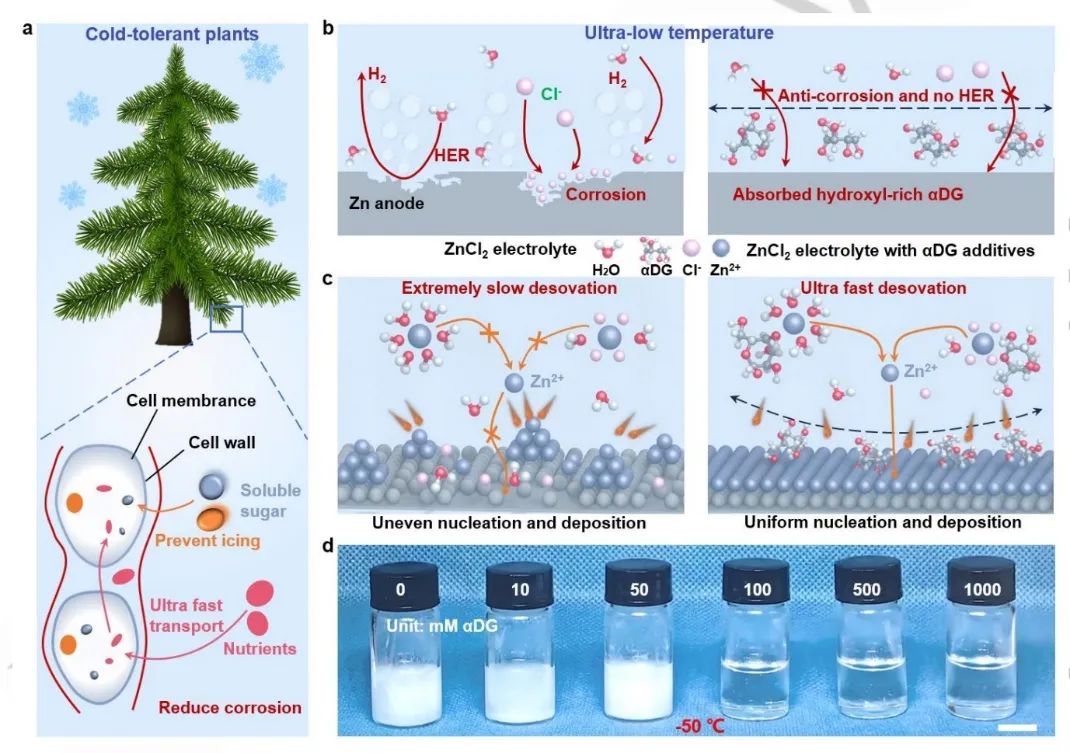

在此，西北工業(yè)大學(xué)官操團(tuán)隊(duì)受抗凍植物的啟發(fā)，報(bào)道了微量富含羥基的電解質(zhì)添加劑，其對(duì)高性能低溫鋅離子電池實(shí)現(xiàn)了雙重重塑作用。該種具有高Zn吸附能力的添加劑不僅通過(guò)交替的H₂O分子重塑Zn²⁺主溶劑殼，而且形成屏蔽層從而重塑Zn表面，有效增強(qiáng)Zn²⁺快速脫溶劑化反應(yīng)動(dòng)力學(xué)并防止Zn負(fù)極腐蝕。

以微量α-D-葡萄糖(αDG)為例，電解液獲得-55.3℃的低凝固點(diǎn)，Zn//Zn電池可在-25℃下以5 mA cm^-2穩(wěn)定循環(huán)2000小時(shí)，具有5000 mAh cm^-2的高累積容量。此外，作者還展示了在-50℃下穩(wěn)定運(yùn)行10000次循環(huán)的全電池。

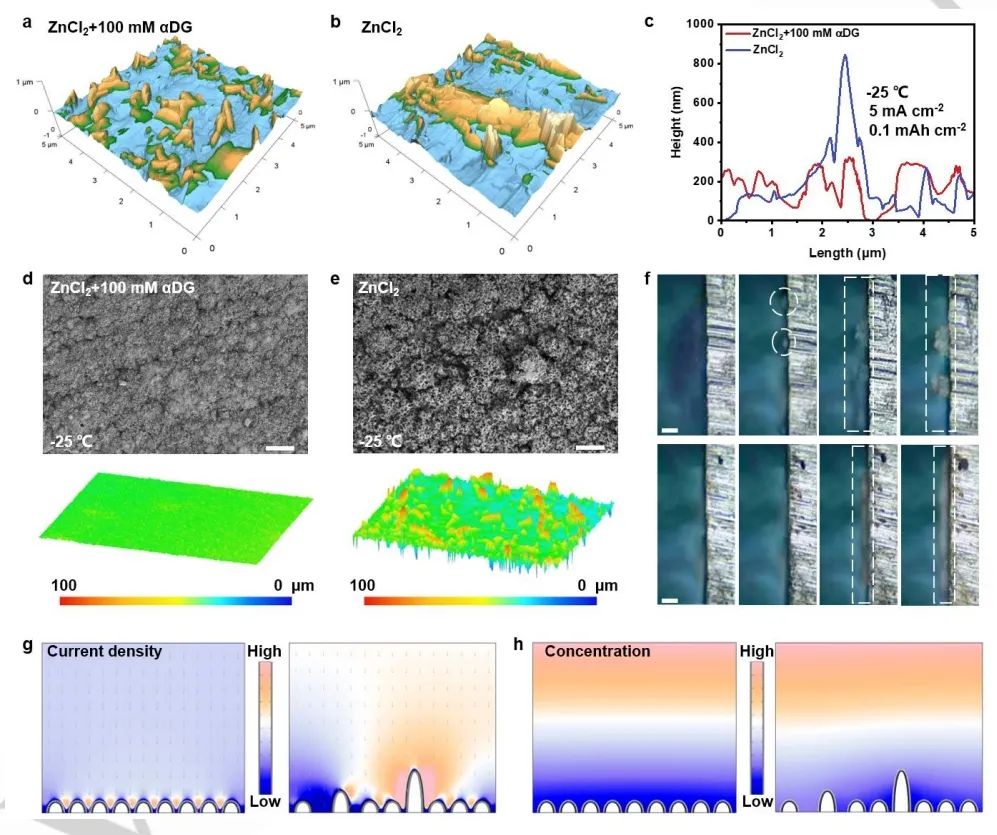

圖1. 富羥基αDG添加劑對(duì)Zn低溫沉積形貌影響的評(píng)價(jià)

總之，該工作報(bào)道了一種用于低溫ZIBs的仿生微量富羥基電解質(zhì)添加劑。富羥基αDG添加劑不僅通過(guò)H₂O分子交替對(duì)Zn²⁺主溶劑殼進(jìn)行重塑，而且通過(guò)形成吸附屏蔽層對(duì)Zn負(fù)極表面進(jìn)行重塑。這種雙重重塑有效地提高了Zn²⁺離子的快速脫溶劑反應(yīng)動(dòng)力學(xué)，防止了Zn負(fù)極的腐蝕，促進(jìn)了Zn²⁺均勻成核和無(wú)枝晶沉積。

此外，該電解質(zhì)的凝固點(diǎn)較低為-55.3℃。本研究采用ZnCl₂-αDG電解質(zhì)的鋅電極在-25℃的條件下，在5 mA cm^-2下(累計(jì)容量為5000 mAh cm^-2)可穩(wěn)定循環(huán)2000 h；在-40℃條件下，在5 mA cm^-2下(43% DOD)可穩(wěn)定循環(huán)800 h，在低溫條件下具有較高的Zn利用率。因此，仿生富羥基添加劑可以擴(kuò)展到具有類(lèi)似αDG的富羥基結(jié)構(gòu)的其他糖(如蔗糖)，這可以提高ZIBs在低溫下的電化學(xué)性能。

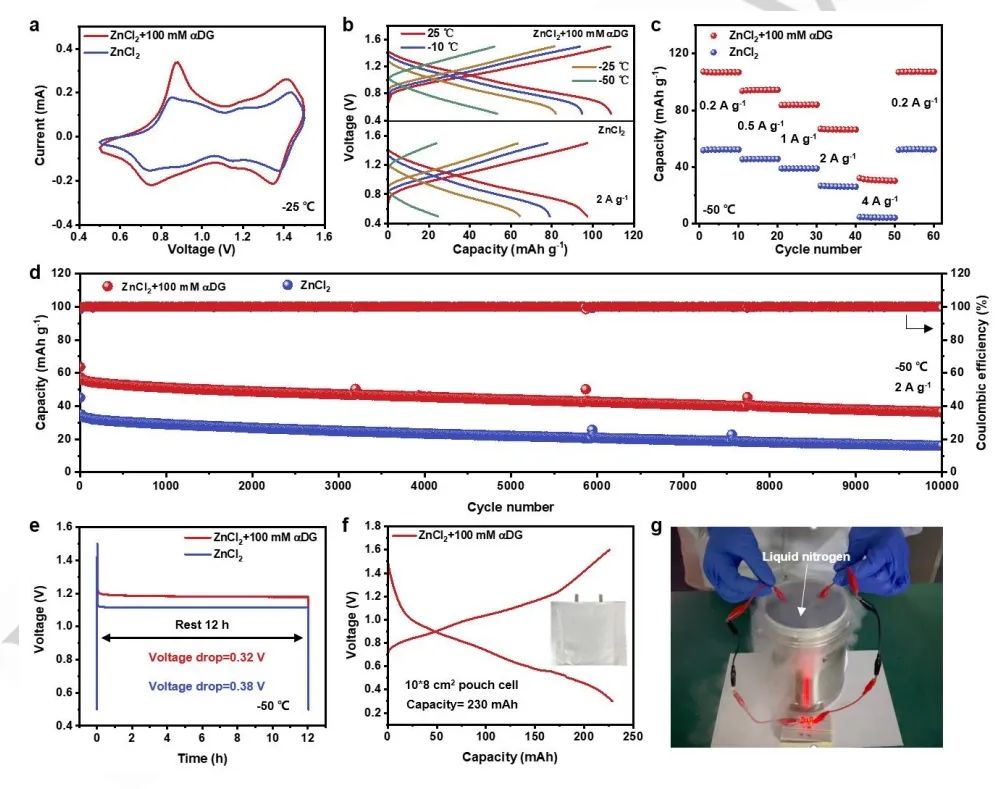

圖2. 低溫下全電池電化學(xué)性能的評(píng)價(jià)

Bio-inspired trace hydroxyl-rich electrolyte additives for high-rate and stable Zn-ion batteries at low temperatures, Angewandte Chemie International Edition 2024 DOI: 10.1002/anie.202318496
