国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?南洋理工顏清宇/西安工大陳建EnSM：層壓錫鋁負極實現(xiàn)實用水系鋁電池

水系鋁金屬電池（AAMBs）利用豐富的鋁及其高能量密度，已成為前景廣闊的儲能設備。然而，AAMBs面臨著一些挑戰(zhàn)，如充電期間鋁沉積不成功或負極可逆性差、鈍化層形成以及氫進化反應（HER）競爭等。緩解這些問題的一個可行方法是引入外來金屬與鋁相互作用。

在此，南洋理工大學顏清宇，西安工業(yè)大學陳建等人選擇具有適當?shù)臉藴蔬€原電位(-0.13 V)、功函數(shù)(4.42 eV)以及與Al良好兼容性的Sn作為改性劑。首先在三電極測試后確定了在Sn基底上沉積Al的可行性，但容量較低。

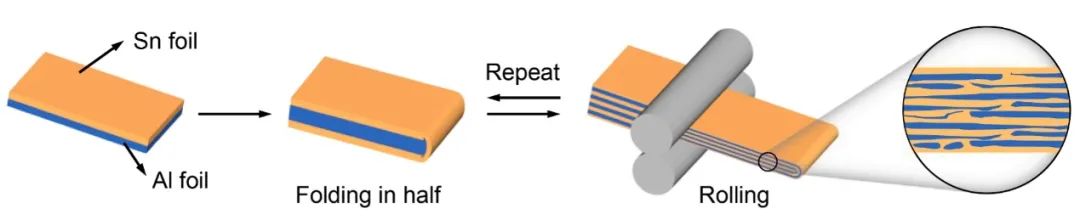

為了進一步增加Sn和Al之間的接觸界面，作者采用可擴展的折疊和滾動方法制備Sn-Al層壓電極(Sn@Al)。其中Sn@Al異質(zhì)結(jié)構(gòu)可以有效促進Al剝離/鍍層，降低內(nèi)阻。Sn@Al電極在對稱電池中表現(xiàn)出超過900小時的穩(wěn)定循環(huán)，并且與AlxMnO₂或KNHCF正極結(jié)合時在全電池中表現(xiàn)出優(yōu)異的性能。為了進一步增強Sn@Al負極，該工作采用聚合物涂層來抑制HER。與第10次循環(huán)相比，P-Sn@Al||KNHCF電池700次循環(huán)后顯示出82%的容量保持率。

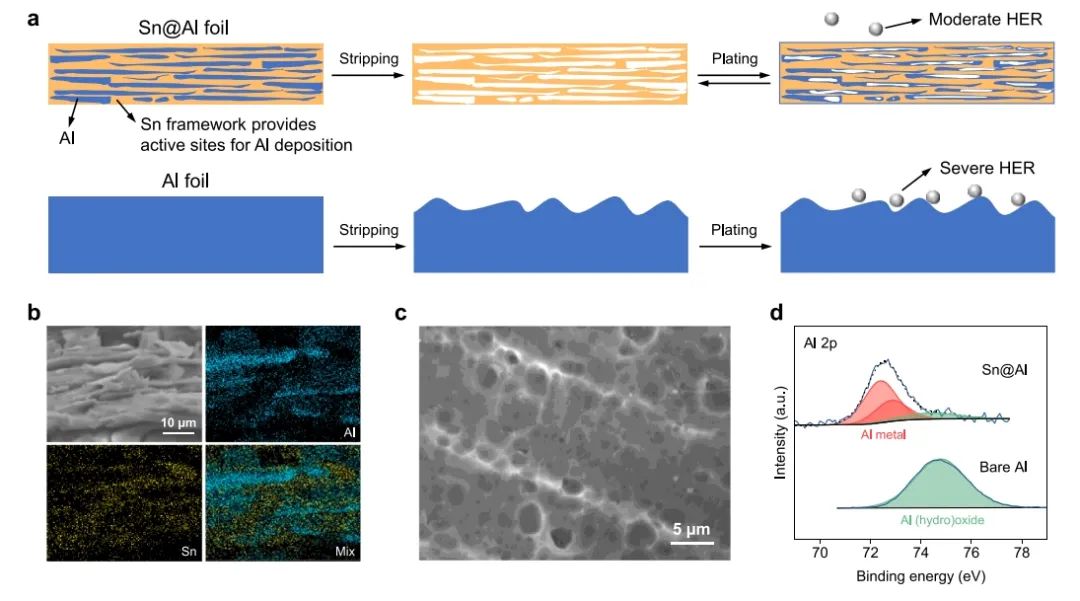

圖1. Sn@Al和Al電極剝離/電鍍的示意圖

總之，該工作提出了一種可擴展的折疊-軋制方法來制備Sn@Al電極。具體而言，Sn具有適當?shù)臉藴蔬€原電位(E = 0.13V)、功函數(shù)(φ= 4.42 eV)以及與Al的兼容性，使其適合于Al欠電位沉積并增強Al可逆性。此外，局部Al/Sn電偶的形成有效地促進了Al剝離，改善了電荷轉(zhuǎn)移動力學。因此，Sn@Al對稱電池表現(xiàn)出顯著的穩(wěn)定性，穩(wěn)定循環(huán)超過900小時。當與AlxMnO₂正極配對時，與裸Al全電池的1.2 V相比，Sn@Al全電池表現(xiàn)出1.5 V的改善電壓平臺。

此外，它實現(xiàn)了高達95 %的庫侖效率和更高的容量(75次循環(huán)后為177 mAh g^?1，而裸鋁全電池僅剩余53 mAh g^?1)。為了進一步提升Sn@Al負極性能，可以采用聚合物涂層來抑制HER。盡管聚合物涂層可能會引入一定阻抗并對動力學性能產(chǎn)生影響，但它能夠有效阻礙質(zhì)子的傳輸，從而保護表面免受HER和腐蝕。經(jīng)過700次循環(huán)后，P-Sn@Al||KNHCF電池顯示出82%的容量保持率。因此，抑制Al鈍化并通過涂層提供保護，以維持活化和鈍化之間的平衡，是實現(xiàn)可逆Al負極的有效途徑。

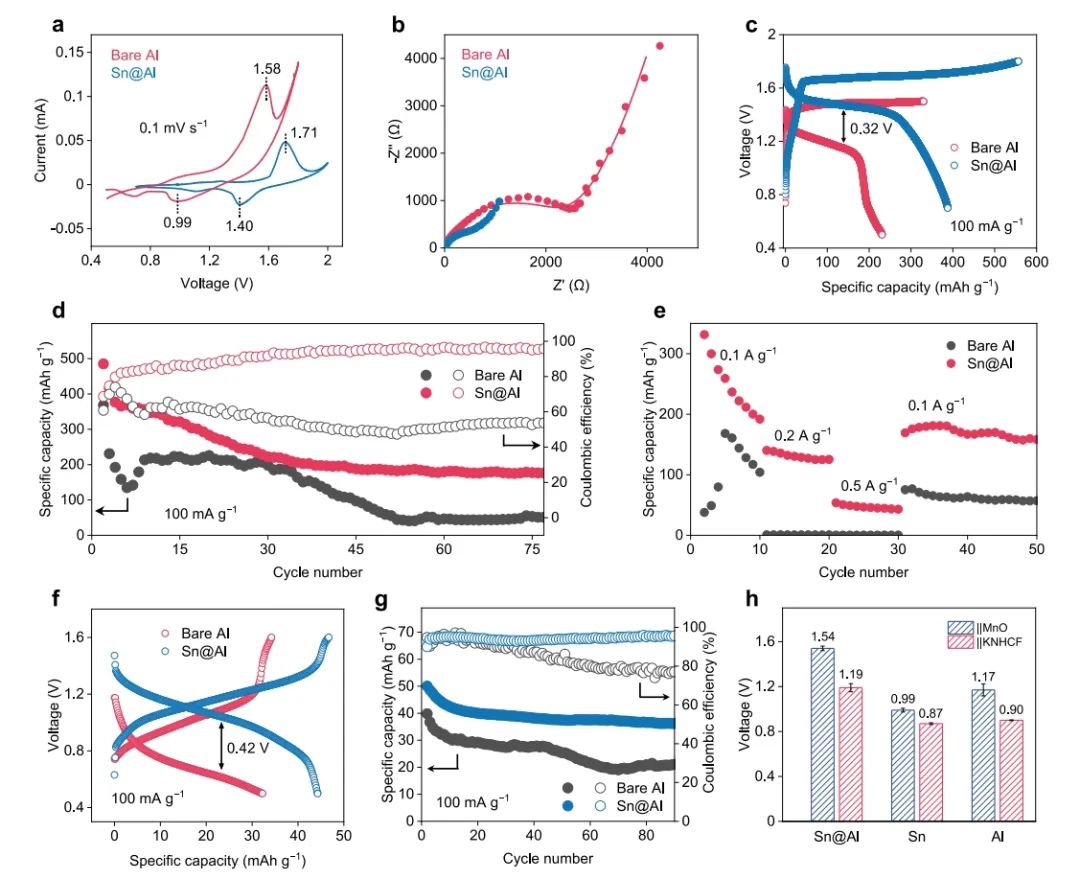

圖2. 全電池的電化學性能

Laminated Tin–Aluminum Anodes to Build Practical Aqueous Aluminum Batteries,?Energy Storage Materials?2023 DOI: 10.1016/j.ensm.2023.103141

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/01/30/2dee1c414f/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

?南洋理工顏清宇/西安工大陳建EnSM：層壓錫鋁負極實現(xiàn)實用水系鋁電池

相關推薦
