成果簡介

鹵化物鈣鈦礦是一種獨特的動力學體系，其在不同時間尺度上的結構和化學過程演變將對其物理性能和器件性能有重大影響。然而，由于鹵化物鈣鈦礦固有的不穩定性，實時研究其結構動力學具有挑戰性，這阻礙了對鹵化物鈣鈦礦合成、相變和降解過程的系統理解。

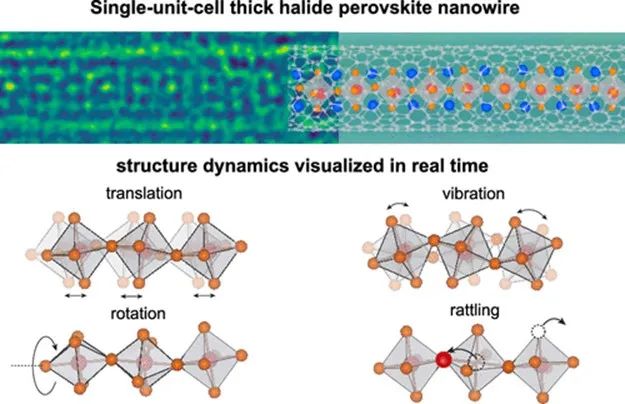

加州大學伯克利分校Mary C. Scott、David T. Limmer、楊培東等人研究表明，原子薄碳材料可以穩定超薄鹵化物鈣鈦礦納米結構，以對抗其他不利條件。此外，保護碳?xì)た墒果u化物鈣鈦礦晶胞的振動、旋轉和平移運動實現原子級可視化。盡管很薄，但受保護的鹵化物鈣鈦礦納米結構可以保持其結構完整性高達10000 e^–/?²·s的電子劑量率，同時表現出與晶格非諧性和納米限制有關的不尋常的動力學行為。因此，該工作展示了一種在現場觀測中保護光束敏感材料的有效方法，為研究納米材料結構動力學的新模式解鎖了新的解決方案。

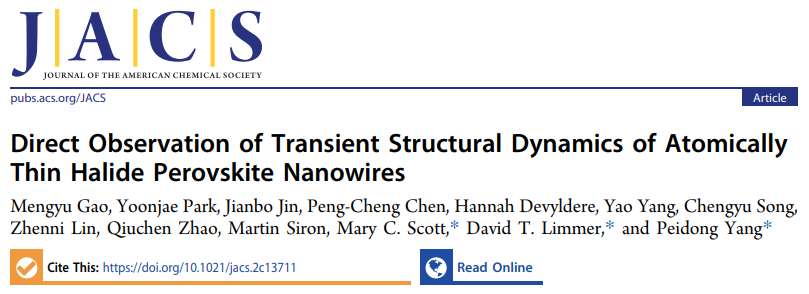

相關工作以《Direct Observation of Transient Structural Dynamics of Atomically Thin Halide Perovskite Nanowires》為題在《Journal of the American Chemical Society》上發表論文。

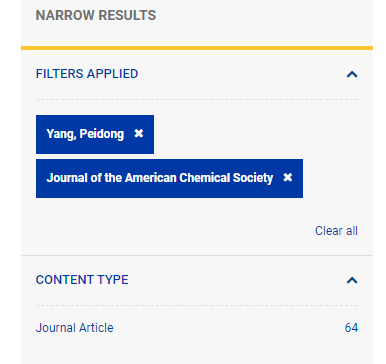

值得注意的是，據檢索，這也是楊培東院士在《Journal of the American Chemical Society》上發表的第64篇研究論文。

圖文導讀

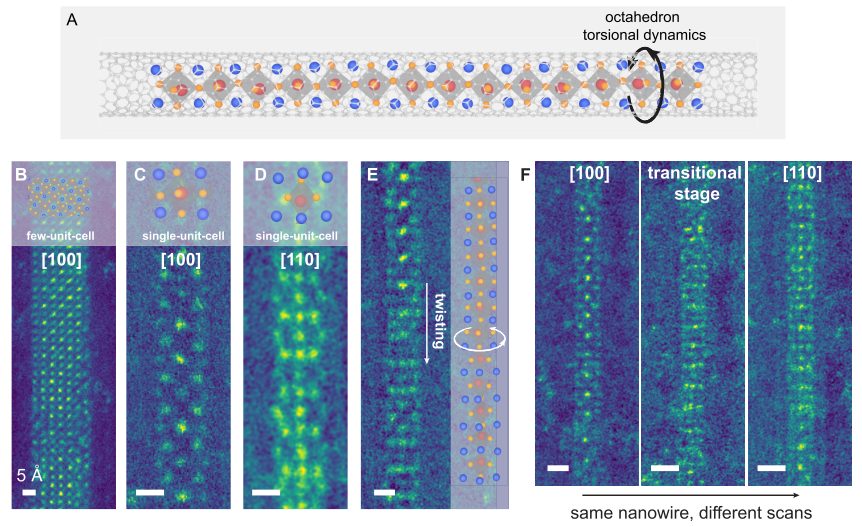

圖1 原子薄Cs-Pb-I納米線靜態結構的ADF-STEM表征

單晶胞厚度的Cs-Pb-I納米線被限制在單壁碳納米管，直徑約1.2-1.4 nm。由于鹵化物鈣鈦礦對多種環境刺激敏感，如濕度、加熱和高能電子束，這對直接合成和研究超薄鈣鈦礦物體構成了障礙，在本研究中，強調利用原子薄的碳材料，對以前的方法進行了關鍵改進，來克服這些困難。

采用TEM和STEM表征技術對一維鈣鈦礦納米線的結構和相進行了表征。有趣的是，與體相CsPbI₃相反，其穩定相為角共享鈣鈦礦相。從ADF-STEM和明場TEM圖像中，已經確定了鈣鈦礦晶格的兩種典型取向。與理想的立方鈣鈦礦晶格相比，這兩個方向類似于從[100]和[110]方向觀察的原子排列。即使納米線的周期結構類似鈣鈦礦晶格，結構扭曲是明顯的。納米線的晶胞結構并非是立方結構的，而是發生晶格收縮和膨脹。與理想的立方鈣鈦礦結構相比，估計晶格收縮約為10%，膨脹約為15%。

除了上述觀察到的兩種典型取向外，還出現了一些有趣但意想不到的特征。例如，捕獲了納米線其不同部分同時顯示兩個方向(圖1E)。由于STEM通常需要幾秒鐘的時間來掃描整個樣品，觀察到的納米線扭曲可能是由于一維八面體結構的固有扭轉不穩定性或因?yàn)榧{米線在采集時間窗口內發生旋轉。作者觀察到，對于同一根納米線，不同掃描的STEM圖像不同，甚至納米線的方向從[100]到[110]都有變化(圖1F)。

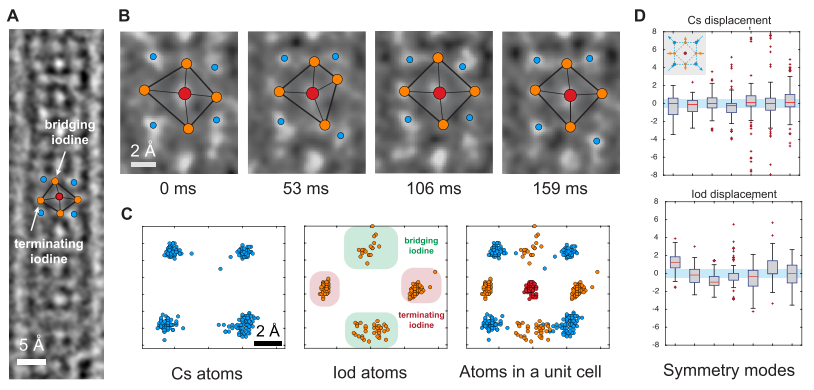

圖2 單個八面體單元的瞬態結構畸變

由于封裝納米線的穩定性，可以應用廣泛的電子劑量率(從100到10000 e^–/?²·s)來實現原子分辨率和高幀率(每幀5到40毫秒)，同時在整個采集過程中保持樣品的完整性。利用時間分辨率和可靠的對比解釋，采用原子跟蹤算法跟蹤納米線段中每個原子列的時間軌跡。在時間序列采集中，確定了每一幀的原子列坐標和原子物種，此后，可以恢復鈣鈦礦納米線的動力學行為。

對于局部動力學，描述了單個鈣鈦礦框架如何在其平衡位置周圍扭曲和振動(圖2B)。從銫原子和碘原子的運動軌跡來看，銫原子是相對穩定的，它們的坐標波動是各向同性的；但碘原子的空間分布比銫原子更具有各向異性。位于納米線中心線的橋接碘原子比位于納米線邊緣的端接碘原子更具流動性。兩種碘原子由于動力學行為的不同，在ADF-STEM圖像中甚至表現出不同的對比，其中橋接位點比終止位點對比度低，這種現象有時會出現在鈣鈦礦納米結構的HR-STEM圖像中，但很少受到關注。

由于碘原子的配位環境不同，觀察到碘原子的結構比銫原子的結構更加扭曲。以正方形的拉伸和彎曲正態模態為基礎，分解了銫和碘骨架，并分析了它們在整個5 s時間框架內的分布。如圖2D所示，銫原子的不對稱拉伸模式對應的第三畸變分量的幅值在零附近對稱分布，這意味著銫原子的拉伸平均保持了方形對稱性。另一方面，介質中碘原子的幅值趨于零，分布不再對稱。這種畸變模式的定量差異表明了一維結構中不同原子的晶格動力學的各向異性性質。

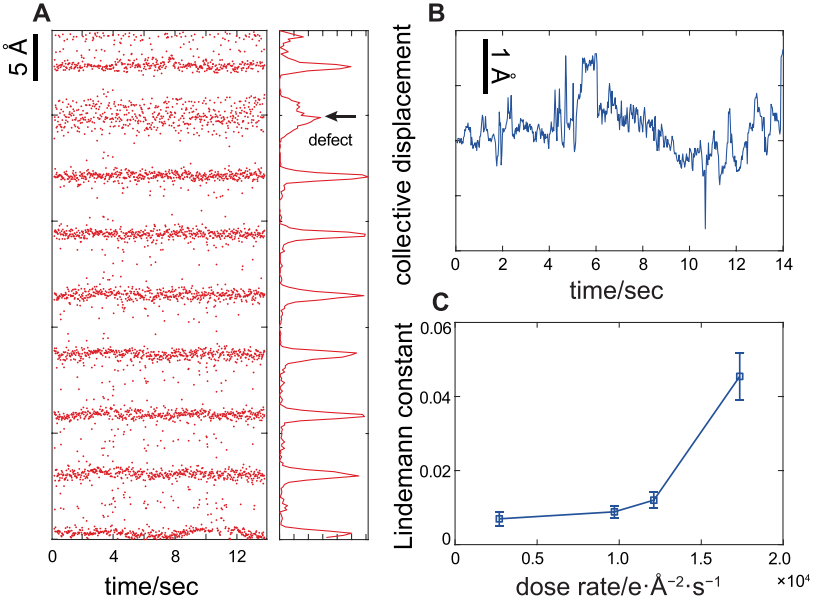

圖3 實時表征晶胞位移和集體運動

除了局部原子畸變，作者還研究了整個納米線段的運動。作者跟蹤了單元格中心原子列的軌跡，取其坐標作為代表單元格運動的樞軸點(圖3A)。從坐標的集合中，確定了一個相關的運動模式：納米線的整個部分在碳納米管內移動。這種集體運動不是由于網格支撐的漂移或納米管的振動。有趣的是，納米線段的集體運動并非完全隨機。在相對穩定的情況下，這種運動是有規律的(圖3B)。

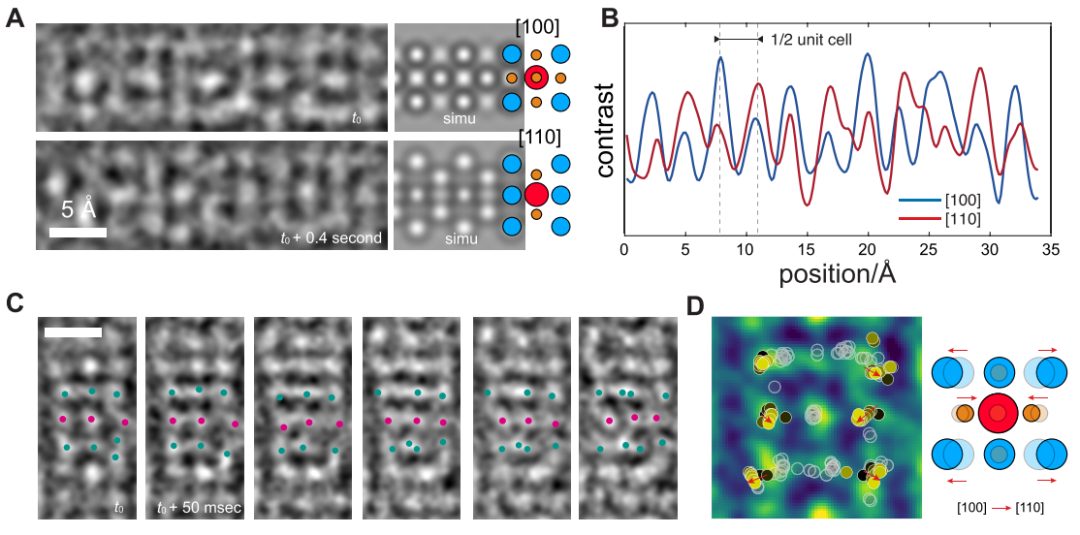

圖4 納米線的原位旋轉

除了平移集體運動，還捕捉到了納米線的原地旋轉。如前所述，當使用STEM時，納米線的方向可能在掃描過程中發生變化。利用快速電子相機和原子追蹤算法，現在以更好的時間分辨率研究納米線旋轉。對于納米線段，發現中心線的對比線掃描偏移了一半的晶胞長度(圖4A、B)，這是因?yàn)楫?dāng)納米線沿[100]方向看時，最亮的原子對比歸屬于I-Pb-I列，而沿[110]方向看時，最亮的原子對比歸屬于Cs-I-Cs列。

由于從[100]旋轉到[110]，末端的鹵化物會向晶胞的中心移動，而在晶胞頂點的銫原子會遠離納米線的中心線。在單個晶胞中跟蹤原子對比的軌跡(圖4C)，并覆蓋這些軌跡以演示納米線旋轉的實時觀察(圖4D)。納米線旋轉的直接觀測表明鈣鈦礦具有固有的八面體不穩定性，特別是當八面體配位在較低維度下的約束被解除時。

圖5 單壁碳納米管中一維鈣鈦礦納米線的分子動力學模擬

文獻信息

Direct Observation of Transient Structural Dynamics of Atomically Thin Halide Perovskite Nanowires，Journal of the American Chemical Society，2023.

https://pubs.acs.org/doi/10.1021/jacs.2c13711
