研究背景

為了在未來實現綠色和可持續的能源社會，人們致力于開發高效的能源存儲系統。鋰離子充電電池 (LIB) 的廣泛成功歸因于其高能量密度、長期耐用性以及大量可用主體結構的存在。近年來，人們特別關注提高除了過渡金屬陽離子的氧化還原之外，正極材料還通過氧化物陰離子的氧化還原（O^?、O₂^2?、O^2?和O₂的形成）來提高正極材料的容量。然而，需求不斷增長對于續航里程更長的電動汽車，需要開發具有更高體積能量密度的電源。為了滿足這些要求，使用不同載流子離子（例如Li⁺、Na⁺、Mg²⁺、Cl^–和F^–）的各種類型的電池（例如全固態、空氣電池型和氧化還原液流型）已被提出。其中，以氟離子作為載體的氟離子電池（FIB）在理論高體積能量密度方面非常有前途。氟的電負性最高，并且具有高的氧化還原電位。F^?/F₂的氧化還原電位為2.87 V（vs. SHE）（Cl^?/Cl² 為 1.36 V，I^?/I₂為 0.54 V）允許寬電化學電位窗口，從而形成高電壓電池。高電化學容量轉換型化合物（例如 Cu/CuF₂）的單位重量的高電化學容量也是一個優勢。然而，電子電導率的急劇下降和充放電過程中的巨大體積變化嚴重?fù)p害了倍率性能和循環穩定性。由于這些原因，作為轉換類型的替代方案，從能夠拓?fù)涠ㄏ蚍鍖拥牟牧现袑ふ液蜻x電極似乎是有希望的，就像LIB的情況一樣（例如，LiCoO₂和LiCo_1/3Ni_1/3Mn_1/3O₂）。據報道，化合物中的化學拓?fù)浞?，例?LaSrMnO₄, Sr₂MnO₃F和Sr₃Fe₂O₅F₂，其 Ruddlesden?Popper 鈣鈦礦結構為 A_n+1B_nO_3n+1 (n =1, 2)，其中 A 為稀土元素或堿土元素，B是一種過渡金屬。盡管與轉化型化合物相比，這些化合物表現出相對較高的倍率性能和循環穩定性，但它們的容量為83 mA h/g（每 Sr₂MnO₃F 約 0.98 F^?）和 118 mA h/g （每 Sr₃Fe₂O₅F₂ 約2F^?）比 LIB 中使用的典型正極容量小。

成果簡介

京都大學人類與環境研究院Kentaro Yamamoto教授發現化學氟化的La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物可以通過充分利用巖鹽相中的間隙位點以電化學方式脫嵌（和嵌入）兩個氟離子。出乎意料的是，La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物可以進一步局部氟化到 2F以上，達到 200 mA h/g 的容量，從而可以開發具有高能量密度和耐用性的 FIB。有趣的是，這些過量的氟離子被引入鈣鈦礦中，形成氧-氧鍵以進行電荷補償（即陰離子氧化還原），如鋰離子電池和鈉離子電池的脫鋰/脫鈉正極材料中所見。據我們所知，這是第一份關于在陰離子物質電化學嵌入后引入空穴并形成氧-氧鍵的報告。鑒于鈣鈦礦化合物的豐富性，這些結果有望促進FIB正極材料的開發，因?yàn)榫哂嘘庪x子氧化還原作用的混合陰離子化合物可以應用于活性材料。

該工作以“Double-Layered Perovskite Oxyfluoride Cathodes with High Capacity Involving O?O Bond Formation for Fluoride-Ion Batteries”為題發表在Journal of the American Chemical Society上。

研究亮點

(1) 化學氟化的La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物可以實現2F以上的的嵌入脫出，達到 200 mA h/g 的容量。

(2 ) 首次發現除了 0 < x < 2 的常規 Mn 氧化還原外，這種氟氧 化物還可以通過形成 O-O（陰離子氧化還原）將過量的氟離子 （2 < x < 4） 摻入鈣鈦礦塊中。

圖文導讀

La_1.2Sr_1.8Mn₂O_7?δF_x (0 ≤ x ≤ 2)氟氧化物巖鹽板中的電化學插層

La_1.2Sr_1.8Mn₂O_7?δF_x (0 ≤ x ≤ 2) 氟氧化物在巖鹽板中的電化學插層。采用化學氟化的La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物作為起始正極活性材料。根據中子衍射和Rietveld分析的結果，證實化學氟化的La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物中形成了氧缺陷（δ～0.46）。通過球磨 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物與 La_0.9Ba_0.1F_2.9 和 VGCF 制備正極混合物，如 FIB 中常用的那樣并使用該混合物組裝了一個三電極電池，其中鉛絲作為參比電極，將其尖端插入固體電解質中，不與各電極層接觸。圖 1a 顯示了 10 mA/g 下 -1.5 至 2.0 V 電壓范圍內的放電-充電曲線。首次放電時，容量達到 91.2 mA h/g，相當于兩個氟離子的容量 (91.7 mA h/g)，表明氟離子幾乎完全從 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物中脫出。隨后的充電過程產生了 86.8 mA h/g 的容量，對應于 95.2% 的放電-充電效率。通過異位 XRD 探測了放電-充電反應過程中正極材料的結構變化（圖 1b）。放電時，原始的 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物 (I4/mmm) 變?yōu)?La_1.2Sr_1.8Mn₂O_7?δ (I4/ mmm；a = 3.842(2) ?，c = 20.25(2) ?)，充電時轉變?yōu)樵?La_1.2Sr_1.8Mn₂O_7?δF₂ (a = 3.781(34) ?, c = 23.32(21) ?)。La_0.9Ba_0.1F_2.9 中的衍射峰沒有觀察到變化。La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物正極放電和1次循環后的 HAADF?STEM 圖像（圖 1c）和 SAED 圖案與所提出的結構一致。這些觀察結

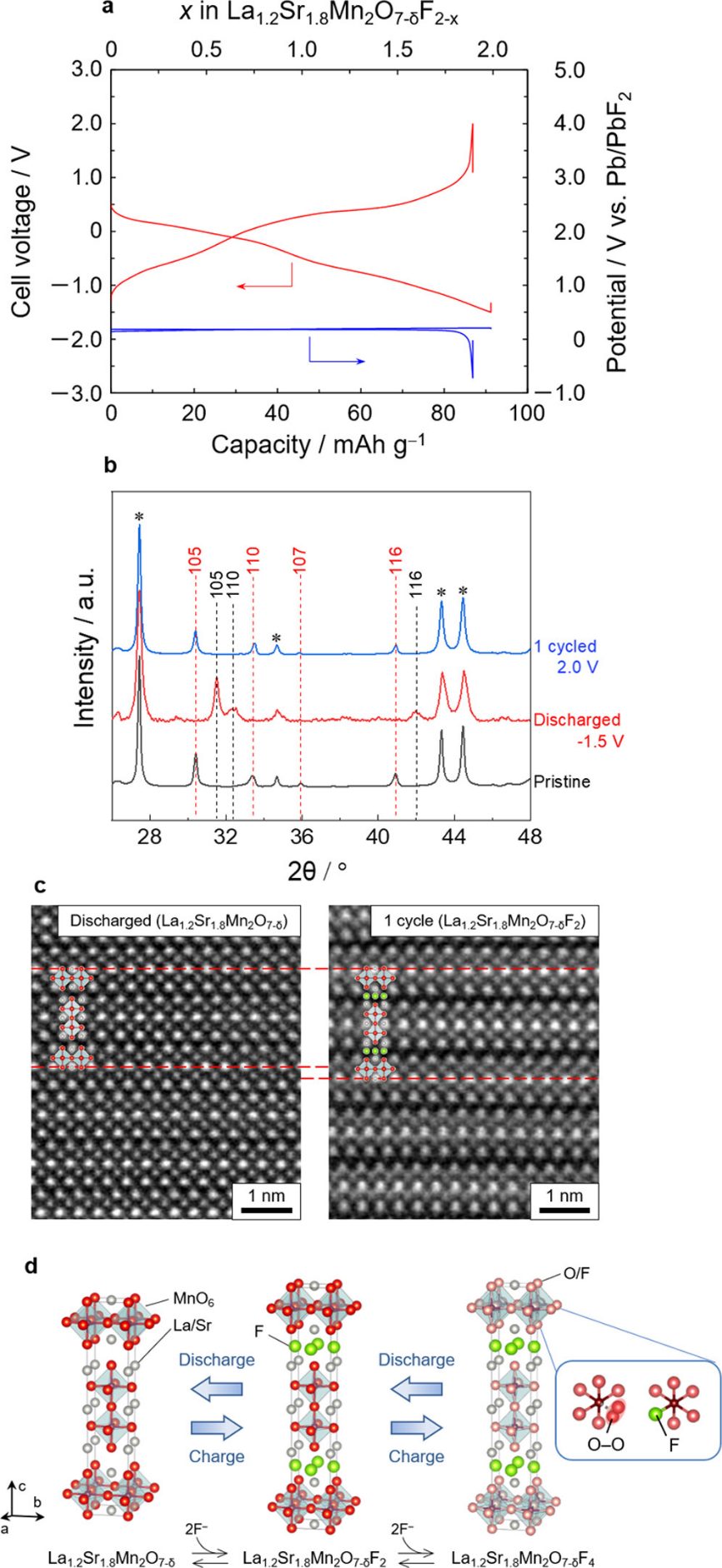

圖 1. La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的電化學性能以及放電/充電過程后的結構變化。a，140 °C、10 mA/g速率下的放電/充電曲線，其中紅線和藍線分別表示電池電壓和對電極電位。(b) 含有 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的正極復合材料在恒電流放電/充電之前和之后的XRD圖。紅色和黑色虛線分別是La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物和La_1.2Sr_1.8Mn₂O₇的峰。星號標記La_0.9Ba_0.1F_2.9（固體電解質）。(c) 沿[010]觀察放電和1個周期后La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物的高角度環形暗場STEM圖像。(d) La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的放電/充電方案。目前尚不清楚帶電的 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物中 O?O 鍵和過量氟離子的位置。

果驗證了La_1.2Sr_1.8Mn₂O_7?δF_x 氟氧化物 (0 ≤ x ≤ 2) 中的可逆電化學嵌入和脫出（圖 1d）。原子分辨率 STEM?EELS 繪圖支持氟離子的插入/提取，其中氟離子占據巖鹽板的間隙位置。此外，電極La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物表現出優異的循環穩定性和倍率性能。

La_1.2Sr_1.8Mn₂O_7?δF_x 氟氧化物 (0 ≤ x ≤ 4) 的電化學進一步氟化

到目前為止，我們已經證明了La_1.2Sr_1.8Mn₂O_7?δF_x氟氧化物（0≤x≤2）優異的電化學反應性能。盡管 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物是通過化學氟化獲得的終端相，最近對 LIB 氧化物的研究利用氧氧化還原化學來實現擴展容量（例如，Li₂Ru_0.75Sn_0.25O和 Li_1.3Nb_0.3Mn_0.4O₂）?？紤]到這一點，我們嘗試通過將上限截止電壓從 2.0 V 提高到進一步氟化（圖 2）。當電化學電池在首次放電后充電至 3.0 V（容量相當于兩個氟離子）時，在 2.0 V 左右出現寬闊的平臺，總充電容量達到約 250 mA h/g（圖 2a）。隨后的放電過程提供了190mAh/g的大容量，是初始放電過程容量的兩倍。這種過量的電化學氟化也是局部的；3.0 V 充電的 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物正極的 XRD 圖案與原始正極相似（圖 2b），并且這些正極的 ADF 圖像顯示規則的陽離子排列（圖 2c）。此外，3.0 V 帶電正極中的原子分辨率 EELS 映射（圖 2c）顯示，除了巖鹽板中的間隙位點之外，鈣鈦礦塊中還存在過量的氟離子。3.0 V 充電正極的 XRD 圖案與原始 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物

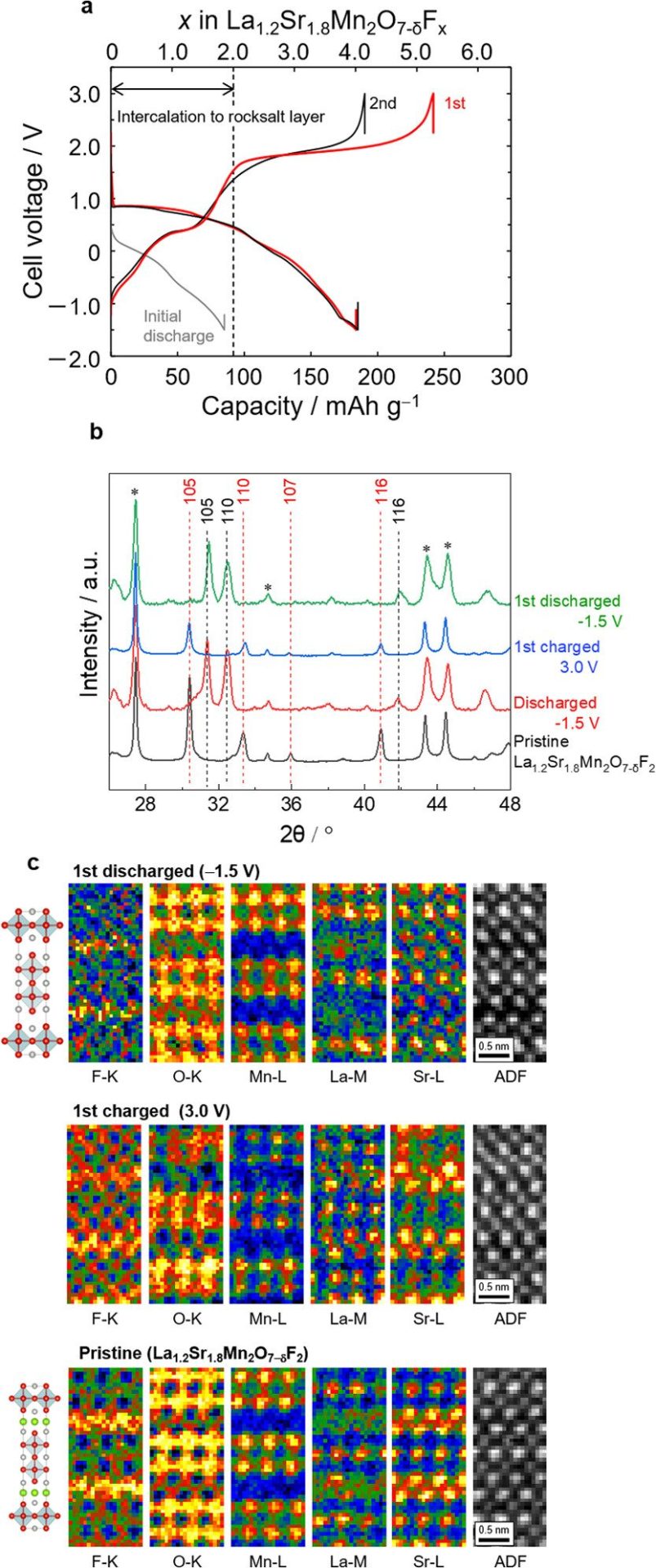

圖 2. La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物在較高電壓下充電時的充放電特性和結構變化。(a) 在 140 °C 下以 10 mA/g 的速率充電/放電曲線，其中 PbF₂/AB 復合材料包含在固體電解質和作為氟源的 Pb 箔之間的陽極側。(b) 含有 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的陰極復合材料在恒電流充電/放電之前和之后的 XRD 圖。紅色和黑色虛線對應于La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物和La_1.2Sr_1.8Mn₂O₇。星號表示La_0.9Ba_0.1F_2.9電解質。請注意，為了獲得 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物更清晰的衍射峰，我們使用了活性材料含量較高（~60 wt%）的陰極復合材料（圖 S10）。(c) 沿[010]恒電流充電/放電前后La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物的原子分辨率STEM-EELS映射圖像。為簡單起見，顯示了理想的結構。

的 XRD 圖案接近。隨后的放電過程產生了脫氟的 La_1.2Sr_1.8Mn₂O_7?δ，經 XRD 和 EELS 證實（圖 2b，c）。由于鈣鈦礦基結構固有的魯棒性，La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物的體積。在第一次充電和第一次放電之間可逆地變化，膨脹最多6%，這比報道的FIB的正極材料要小[例如 CuF₂ (193%)、BiF₃ (49%)、LaSrMnO₄F_2?x (17%),和 La₂CoO₄F_2?x (13%)。每次循環的容量提供約200mAh/g（四電子反應），充放電的容量可逆性保持接近100%，如圖3a所示，除了第一次充放電過程為80%效率。第一次循環的不可逆充電容量可能歸因于多種副反應，包括固體電解質La_0.9Ba_0.1F_2.9的可忽略不計的輕微氧化；VGCF 輕微氟化，通過恒電流測量和 X 射線光電子能譜證實；和部分氧釋放，這得到了后面討論的 Mn L 邊X 射線吸收光譜 (XAS) 的支持，如在 LIB 的富鋰正極中所見。放電容量隨著充放電循環逐漸增加并保持穩定至少30次循環后容量無明顯下降，可逆容量達到200mAh/g。30 次循環期間的平均充電和放電電壓幾乎恒定。

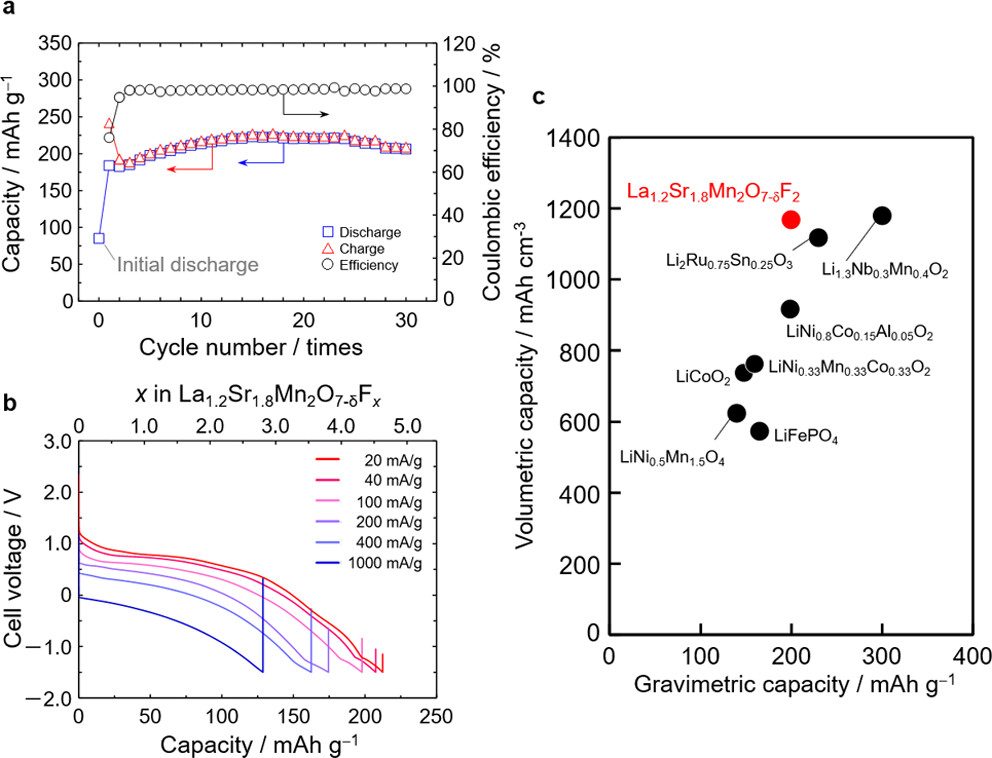

圖 3. La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物進一步氟化后的電化學性質。(a)放電/充電容量和效率的循環性能。效率計算如下：第n次放電容量除以第n次充電容量。(b) La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物在不同電流倍率下循環15次后的放電曲線。充電條件相同，上限電壓為3.0V，電流率為10mA/g。(c) LIBs 中報告的 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物和陰極材料的體積/重量容量圖

通過 EIS 測量的正極和電解質之間的界面電阻 (R_int, ca) 在循環過程中幾乎恒定，表明正極和電解質之間的界面穩定，不會產生副產物。此外，我們的材料的氟含量在 x = 0 和 4 之間變化，具有相對較高的倍率性能（100 mA/g 時為 200 mA h/g，圖 3b），這明顯優于之前的研究，例如 Sr2MnO3F37（17 mA h/g（100 mA/g 時）和 Sr₃Fe₂O₅F₂（75 mA h/g（100 mA/g 時））。通過恒電流間歇滴定技術估計的 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的氟離子表觀擴散系數 (D_F?) 為 10^?13 至 10^?11 cm²/s，與鋰的表觀擴散系數相當LiCoO₂ 離子（10^?12 至 10^?11 cm²/s）。因此，La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的高倍率性能可能與氟離子在本體中的快速擴散有關。如圖 3c 所示，獲得的容量遠高于典型的 LIB 正極材料，并且就體積能量密度而言，與最近研究的使用陰離子氧化還原的活性材料相當。以La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物正極、La_2.9Ba_0.1F_2.9和La箔分別作為正極、固體電解質和陽極進行電化學性能測試。盡管全電池測試的電流密度低于半電池測試的電流密度，但全電池表現出與半電池相似的充放電曲線形狀。由于半電池和全電池的正極復合電極的條件完全相同，因此由于缺乏制造條件的優化，La箔陽極可能導致相對較小的電流密度（即相對較大的極化）。盡管制造條件需要改進，但基于活性材料，全電池的重量能量密度為365 W h kg^?1，接近非典型LiCoO₂/石墨電池（432 W h kg^?1），并且2156 W h L^?1 的體積能量密度要大得多（與 1550 W h L^?1 相比）。

陰離子氧化還原反應

（脫）氟化的電荷補償機制通過同步加速器硬/軟 XAS 進行了檢查（圖 4）。而 La L 和 Sr K吸收邊沒有變化，Mn K 吸收邊的能量在氟離子插入的早期階段（x < 2）轉移到更高的能量，但在后期保持不變（2 < x < 4）。從前邊緣峰值處的能量變化獲得了類似的結果。第一配位的 Mn K 邊的 EXAFS 分析顯示鍵長減小到 x = 2.4，然后僅略微減小到 x = 4.8。氟離子插入早期的變化反映了Mn氧化，這與Mn K-edge XANES結果一致。此外，隨著氟離子的插入，第二個最近鄰峰的強度降低意味著 Mn?La、Mn?Sr 和 Mn?La、Mn?Sr 的 Debye?Waller 因子增加（即局部畸變?cè)黾樱n? Mn 鍵。La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的 Mn L 邊光譜（圖 4a）從 x = 0 到 x = 2.0 移動到更高的能量，但不是從 x = 2.0 到 x = 4.8，表明 Mn 離子從 Mn³⁺ 氧化為前期過程中Mn⁴⁺，后期過程中仍保留Mn⁴⁺。放電后，與 x = 0 的樣品相比，Mn Ledge 譜（放電）轉向較低能量，表明 Mn 離子在第一次充電/放電過程中因部分氧釋放而減少。在 O K 邊光譜中，在充電前 (x ～ 0) 530 eV 附近觀察到了由 O 1s 能級到 Mn 3d 和 O 2p 軌道雜化態的躍遷所致的國外峰值。529 eV 處的強度在氟離子插入的早期階段增加 (x < 2)（圖 4b），這是通過 Mn³⁺（d4，高自旋）氧化為 Mn⁴⁺（d3）的晶體場穩定能來解釋的。）。在 Mn L 邊光譜中也可以看到相同的行為（圖 4a）。另一方面，進一步超出x～2的氟離子插入導致在530.8 eV附近出現新的O K邊緣峰，并且該峰的強度隨著x的增加而增加，而在氟離子萃取時它可逆地消失。O K 邊緣峰的增加和 2 < x < 4 時錳的氧化未發生變化，強烈表明氧化的氧物質參與電荷補償，正如在富鋰正極中觀察到的那樣。當氟離子插入超出 x > 2 時，F(xiàn) Kedge 光譜（圖 4c）的前邊緣區域表現出一個小峰，可歸因于金屬-氟鍵，其強度隨著 x 的增加而增加，表明形成了 Mn?鈣鈦礦塊中的 F 鍵得到 STEM-EELS 的支持（圖 2c）。為了研究Mn 3d? F 2p雜化軌道中空穴形成的可能性，我們通過第一性原理計算計算了LaSr₂Mn₂O₇F₂的部分態密度（pDOS），該LaSr₂Mn₂O₇F₂近似于La_1.2Sr_1.8Mn₂O_7?δF₂氟氧化物，并且發現只有 Mn 3d 和 O 2p 軌道存在于費米能級附近，與這些軌道相比，F(xiàn) 2p 的能量非常低。這些結果表明，當過量的氟離子插入正極時，F(xiàn)2p 軌道中不會發生空穴形成；FK-edge前邊的變化可能是由于O 2p 軌道中形成空穴，改變了鄰近Mn 的3d 軌道，進而改變了與Mn 相鄰的F 2p 軌道。為了通過實驗確認帶電 La_1.2Sr_1.8Mn₂O_7?δF_x 氟氧化物正極中氟的電子結構，將 K 邊緣 XANES 和氟發射光譜測量與 RIXS 測量相結合是有用的。然而，在這個系統中，很難由于復合電極上混合了 La_0.9Ba_0.1F_2.9 固體電解質，因此從上述測量中提取信息。為了進一步闡明氧化氧的性質，在真空中進行了 O K 邊 XAS 光譜中 528.5 至 533.0 eV 的 RIXS 測量（圖 S24）。獲得的 530.8 eV 處的 RIXS 譜（圖 4d）在彈性線周圍從 5 到 0 eV 處表現出離散的能量損失峰，代表基態勢能表面的幾個振動能級。第一振動能級的頻率為 1591 cm?1，類似于分子 O2（約 1600 cm?1），最近在充電過程中在充電的 Na_0.75[Li_0.25Mn_0.75]O₂ 和 Li_1.2Ni_0.13Co_0.13Mn_0.54O₂ 中觀察到這種分子真空下的 RIXS。由于本研究中使用無機 La_0.9Ba_0.1F_2.9 作為電解質，因此正極和有機電解質之間的副反應不能形成 O?O 物種。1-2 eV中的附加特征范圍不是由于 PDOS 的存在，而是由壽命振動干擾引起的振動進程的強度調制引起的。該結果表明在帶電的 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物 中形成了 O?O 鍵。放電后，這種振動消失，這意味著 O?O 鍵的形成/斷裂是可逆的。看來 O?O 鍵的形成不僅可以解釋電荷補償（陰離子氧化還原），而且還可以產生額外的空位來填充多余的氟離子。假設 O?O 鍵的形成符合 RIXS 結果的預期，兩個電子的電荷補償會增加 0.5 個空位位點 (O^2? → 1/2O₂ + 2e?)，并且在不規則陰離子位點上應占據大量氟離子。我們嘗試使用 ABF-STEM 顯微分析來確定 O?O 鍵形成過程中帶電 La_1.2Sr_1.8Mn₂O_7?δF2 氟氧化物正極的結構。未能獲得確定結構的清晰圖像可能是因?yàn)榻Y(jié)構高度扭曲。恒電流間歇滴定技術表明，x > 2 時開路電壓的極化和遲滯大于 0< x < 2，并且 x > 2 時較大的極化可能是由氧-氧鍵的形成引起的?？赡苌婕熬植颗で?。在化合物中觀察到類似的不可忽略的極化，包括與鈉離子電化學脫嵌相關的氧分子的形成。完全充電的 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物的 XRD 圖案與原始 La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物相比幾乎沒有變化（圖2b），這可能是由于以下兩個原因。其一是由于氟離子插入位點已從巖鹽相中的二維晶格位置轉變?yōu)榕c鈣鈦礦層中 O?O 鍵形成位點相關的隨機位點。據報道，對于鋰離子電池，與鋰離子嵌入和脫嵌到巖鹽結構中的隨機滲濾位點相關的晶格體積膨脹相比，鋰離子嵌入和脫嵌到巖鹽結構中的隨機滲濾位點時，晶格體積變化非常小。三維層狀巖鹽氧化物正極[例如層狀LiCoO₂ (3.6%)、陽離子無序巖鹽Li_1.25Nb_0.25V_0.5O₂氧化物(1%)、和Li_1.25V_0.55Nb_0.2O_1.9F_0.1氟氧化物(0.7 %)].這是由于與二維位點的插入/拔出相關的較大的庫侖吸引力/排斥力。另一個原因是由于氧的2p軌道引入了空穴，即氧離子的離子半徑隨著氧化而變小。如上所述，雖然帶電的 La_1.2Sr_1.8Mn₂O_7-δF₂ 氟氧化物中 O?O 鍵是如何形成的以及過量的氟離子如何存在尚不清楚，但這些結果表明 O₂ 等分子和過量的氟離子可能存在于某些結構中的空腔（如在富鋰正極材料或 N₂ 插層 WO₃,中發現的）以及分子狀 O₂ 的形成可能產生了氟離子的不規則位點。

圖 4. La_1.2Sr_1.8Mn₂O_7?δF₂ 氟氧化物在第一次充電/放電過程中電子結構的變化。(a,b) 針對充電/放電曲線中不同狀態收集的 XAS 光譜變化，如圖 2a 所示。(a) Mn L 邊吸收和 (b) O K 邊吸收。圖中的x表示氟化物含量（La_1.2Sr_1.8Mn₂O_7?δF_x中的x）。(c) F K 邊吸收，表明在 x > 2 處形成了Mn?F 鍵。(d) 在原始帶電狀態下，在 530.2 和 530.8 eV 的激發能下記錄的氧 K 邊 XAS 和高分辨率 RIXS 光譜分別為 (3.0 V) 和放電 (-1.5 V) 狀態。1600 cm^?1 左右的振動頻率表明存在 O?O 鍵。

總結與展望

使用雙層 Ruddlesden?Popper 型鈣鈦礦氟氧化物 La_1.2Sr_1.8Mn₂O_7?δF_x 證明了氟化物離子的電化學嵌入具有優異的可逆性、循環性和倍率性能。有趣的是，此外與 0 < x < 2 的傳統 Mn 氧化還原相比，這種氟氧化物可以通過形成 O?O（陰離子氧化還原）將過量的氟離子 (2 < x < 4) 結合到鈣鈦礦塊中。盡管La_1.2Sr_1.8Mn₂O_7?δF_x通過形成O?O鍵而表現出高容量，但其容量仍然與富鋰正極相當。因此，利用相同的反應機理開發比La_1.2Sr_1.8Mn₂O_7?δF_x具有更高容量的新型正極。需要強調的是，與LIB一樣，目前的FIB在循環穩定性、倍率特性、氟離子擴散等電化學性能方面還有進一步改進的空間；可用的策略包括用其他過渡金屬進行化學取代、氧空位控制、電極混合物成分的優化、調整顆粒形態以及控制電極和電解質之間的界面接觸。這次在140℃下測量電池性能主要是因?yàn)樗褂玫墓腆w電解質的氟離子電導率較低。因此，開發具有高離子電導率和電化學窗口的新型固體電解質是必要的。鑒于傳統鈣鈦礦材料已知的各種結構和成分，通過形成O?O鍵捕獲過量氟離子的能力為鈣鈦礦工程增加了新的維度，不僅適用于電池研究，也適用于其他學科。事實上，具有“密堆積”結構的鈣鈦礦 ABO₃ 中分子狀 O₂ 的形成并不明顯，總體上可能是一個有趣的研究課題。此外，這項研究充分提高了人們的認識，即電化學是獲得新型氟氧化物的強大工具，更廣泛地說，是獲得可能對各種物理和化學功能產生影響的混合陰離子化合物

文獻鏈接：

Miki H, Yamamoto K, Nakaki H, et al. Double-Layered Perovskite Oxyfluoride Cathodes with High Capacity Involving O–O Bond Formation for Fluoride-Ion Batteries[J]. Journal of the American Chemical Society, 2024.

DOI: https://doi.org/10.1021/jacs.3c10871

原文鏈接：

https://pubs.acs.org/doi/10.1021/jacs.3c10871
