国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

成果簡(jiǎn)介

復(fù)合材料集各組分的優(yōu)點(diǎn)于一體，是高效析氧反應(yīng)(OER)的理想催化劑。然而，合理構(gòu)建具有良好物理/電化學(xué)性能的雜化復(fù)合結(jié)構(gòu)仍然具有挑戰(zhàn)性。

新加坡南洋理工大學(xué)樓雄文教授、Luan Deyan等人精心設(shè)計(jì)了一種有應(yīng)用前景的OER電催化劑，由含三種金屬的金屬有機(jī)框架(MOF)組成，通過(guò)陽(yáng)離子交換策略負(fù)載在S/N摻雜碳大孔纖維上，記為S/N-CMF@Fe_xCo_yNi_1-x-y-MOF。得益于由三金屬組分帶來(lái)的高本征活性，以及空心S/N-CMF基底有利于活性位點(diǎn)的暴露，通過(guò)集成各組分的優(yōu)點(diǎn)，使所得到的S/N-CMF@Fe_xCo_yNi_1-x-y-MOF電催化劑對(duì)堿性O(shè)ER具有出色的活性和穩(wěn)定性。

研究表明，最優(yōu)的復(fù)合催化劑在10 mA cm^-2下的過(guò)電位為296 mV，并具有低至53.5 mV dec^?1的Tafel斜率。結(jié)合X射線吸收精細(xì)結(jié)構(gòu)光譜和DFT計(jì)算，作者揭示了在OER運(yùn)行過(guò)程中后形成的Fe/Co摻雜γ-NiOOH是S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的高OER性能的起源。

相關(guān)工作以《Supporting Trimetallic Metal-Organic Frameworks on S/N-Doped Carbon Macroporous Fibers for Highly Efficient Electrocatalytic Oxygen Evolution》為題在《Advanced Materials》上發(fā)表論文。值得注意的是，這也是樓雄文教授在《Advanced Materials》上發(fā)表的第50篇研究論文。

圖文導(dǎo)讀

圖1 催化劑的合成與S/N-CMF的電鏡表征

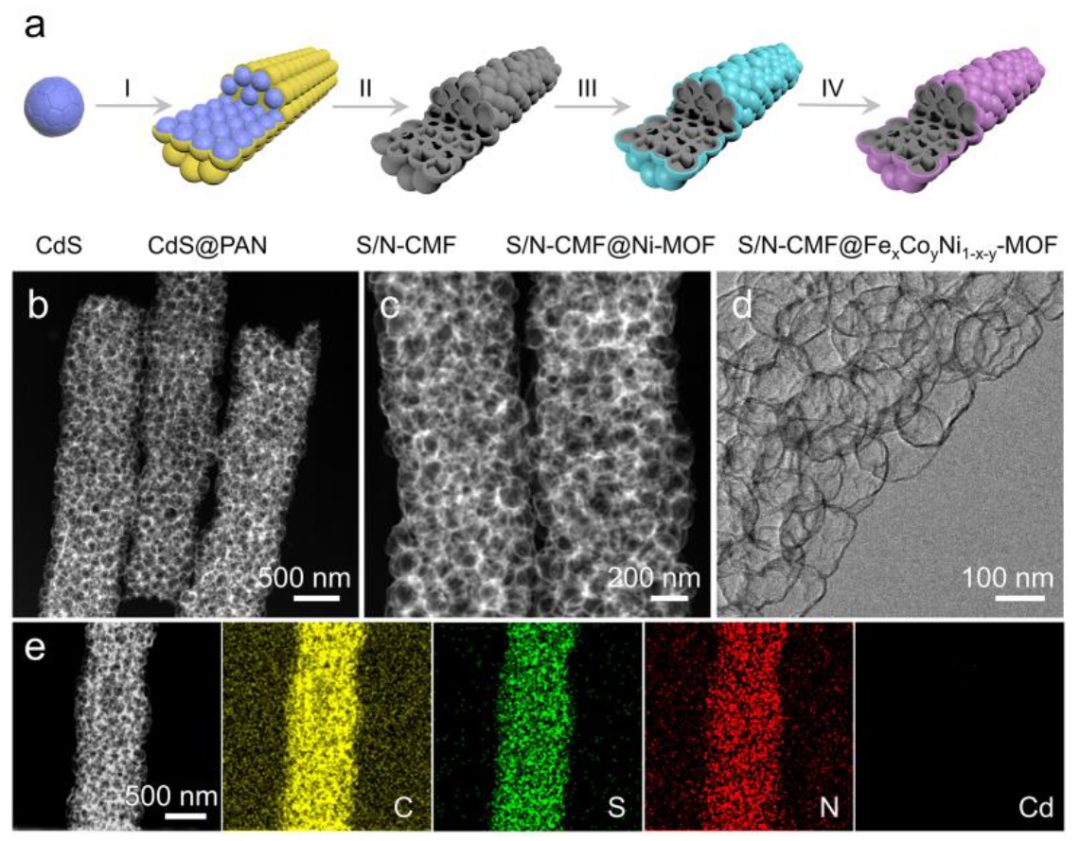

本文報(bào)道了一種簡(jiǎn)便的陽(yáng)離子交換策略，用于制備負(fù)載在S/N摻雜碳大孔纖維的混合金屬有機(jī)框架(命名為S/N-CMF@Fe_xCo_yNi_1-x-y-MOF)。S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的合成路線如圖1a所示。首先合成S/N摻雜碳大孔纖維，命名為S/N-CMF。然后，在S/N-CMF基底上包覆Ni基金屬有機(jī)框架層(稱為Ni-MOF，Ni與2,3,6,7,10,11-六羥基三苯(HHTP)連接)，生成S/N-CMF@Ni-MOF纖維。最后，通過(guò)Ni²⁺節(jié)點(diǎn)與Fe²⁺/Co²⁺離子的陽(yáng)離子交換反應(yīng)，將S/N-CMF@Ni-MOF催化劑轉(zhuǎn)化為S/N-CMF@Fe_xCo_yNi_1-x-y-MOF。

首先制備CdS納米顆粒(NPs)，平均尺寸約為210 nm。通過(guò)簡(jiǎn)便的靜電紡絲方法，將CdS NPs與聚丙烯腈(PAN)緊密組裝，形成一維固體CdS@PAN纖維。隨后，在N₂、1000℃下進(jìn)行熱解，固體CdS@PAN纖維轉(zhuǎn)變?yōu)镾/N-CMF 。HAADF-STEM和相應(yīng)的元素映射圖像揭示了單個(gè)S/N-CMF中C、N和S元素的均勻分布。

圖2 S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的電鏡表征

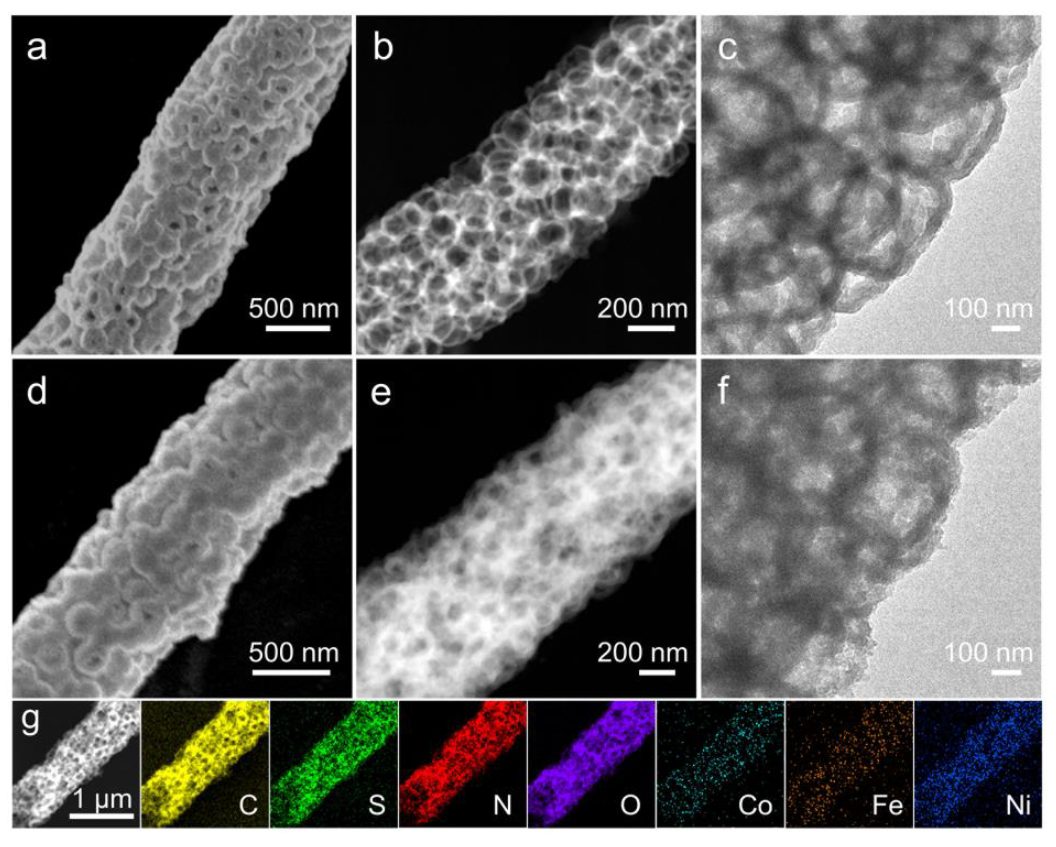

通過(guò)典型的溶劑熱過(guò)程，Ni²⁺離子與HHTP配體的羥基配位形成超薄Ni-MOF層。FESEM和HAADF-STEM圖像表明，制備的S/N-CMF@Ni-MOF很好地保留了一維纖維納米結(jié)構(gòu)。圖2c進(jìn)一步揭示了Ni-MOF層均勻地包裹在S/N-CMF的骨架上。

通過(guò)陽(yáng)離子交換反應(yīng)，Ni-MOF層進(jìn)一步轉(zhuǎn)變?yōu)槿饘貴e_xCo_yNi_1-x-y-MOF層，在此過(guò)程中，Ni-MOF層的部分Ni²⁺節(jié)點(diǎn)被Fe²⁺/Co²⁺離子取代。有趣的是，合成的S/N-CMF@Fe_xCo_yNi_1-x-y-MOF催化劑保持了原來(lái)的中空纖維結(jié)構(gòu)，但表面變得略微粗糙。此外，通過(guò)HAADF-STEM和相應(yīng)的元素映射圖像，可以確認(rèn)單個(gè)S/N-CMF@Fe_xCo_yNi_1-x-y-MOF中C、S、N、O、Co、Fe和Ni元素的均勻分布。

圖3 光譜表征

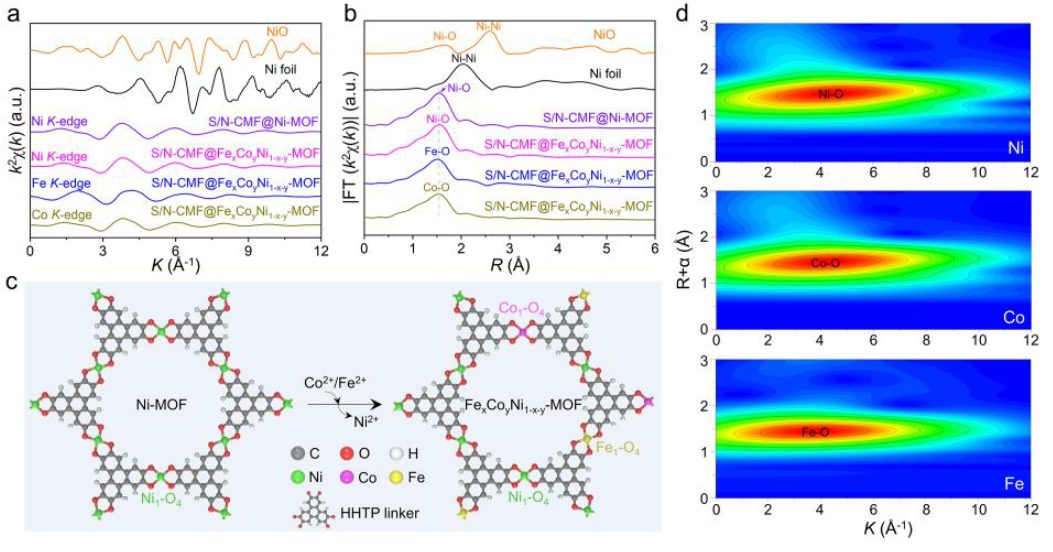

為了深入了解S/N-CMF@Ni-MOF和S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的原子結(jié)構(gòu)，進(jìn)一步進(jìn)行了XAFS測(cè)量。從圖3a可以看出，S/N-CMF@Fe_xCo_yNi_1-x-y-MOF在Ni的K邊處的k²χ(k)振蕩曲線在2~12 ?^-1范圍內(nèi)的形狀和振蕩頻率趨勢(shì)與S/N-CMF@Ni-MOF相似，而與Ni箔和NiO不同，可以推斷S/N-CMF@Ni-MOF和S/N-CMF@Fe_xCo_yNi_1-x-y-MOF中Ni節(jié)點(diǎn)的結(jié)構(gòu)構(gòu)型相似。更重要的是，S/N-CMF@Fe_xCo_yNi_1-x-y-MOF中Fe和Co的K邊處的k²χ(k)振蕩曲線在形狀和振蕩頻率上也與Ni的K邊非常相似，表明Fe/Co和Ni節(jié)點(diǎn)的局域配位環(huán)境相似。

S/N-CMF@Ni-MOF和S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的Ni的K邊FT-EXAFS譜如圖3b所示，只觀察到一個(gè)位于1.54 ?左右的未相位校正的Ni-O峰。同樣，F(xiàn)e-O和Co-O峰也可以在S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的Fe和Co的K邊FT-EXAFS曲線中清楚地識(shí)別出來(lái)。這些結(jié)果表明，Ni-MOF層中的Ni²⁺節(jié)點(diǎn)通過(guò)陽(yáng)離子交換反應(yīng)被Fe²⁺/Co²⁺離子部分取代。

圖4 OER性能

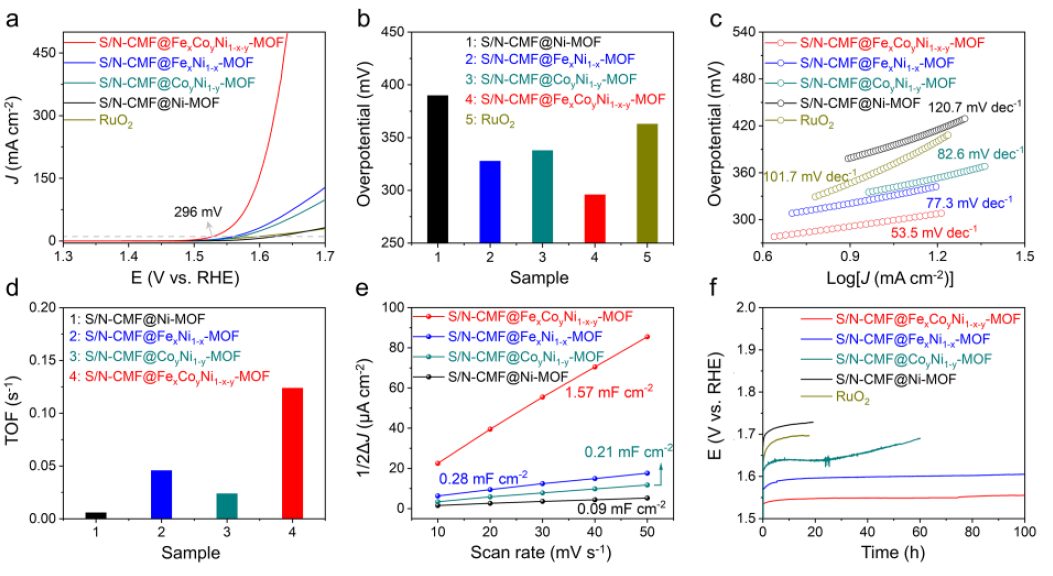

以商用RuO₂、S/N-CMF@Ni-MOF、S/N-CMF@Fe_xNi_1-x-MOF和S/N-CMF@Co_yNi_1-y-MOF為參考，在1.0 M KOH溶液中評(píng)價(jià)S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的電催化OER性能。圖4a顯示了五個(gè)樣品的LSV圖?？梢杂^察到，S/N-CMF@Fe_xCo_yNi_1-x-y-MOF催化劑在測(cè)量電位范圍內(nèi)對(duì)OER表現(xiàn)出最好的性能。具體而言，S/N-CMF@Fe_xCo_yNi_1-x-y-MOF催化劑只需要296 mV的小過(guò)電位(η₁₀)就能達(dá)到10 mA cm^-2的電流密度(圖4b)，明顯優(yōu)于S/N-CMF@Ni-MOF (390 mV)、S/N-CMF@Fe_xNi_1-x-MOF (328 mV)、S/N-CMF@Co_yNi_1-y-MOF (338 mV)和RuO₂ (363 mV)。這些結(jié)果清楚地表明，F(xiàn)e和Co位點(diǎn)的引入可以協(xié)同促進(jìn)OER活性。

如圖4c所示，S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的Tafel斜率最小，為53.5 mV dec^-1，優(yōu)于其他樣品。這些發(fā)現(xiàn)表明，相對(duì)于S/N-CMF@Ni-MOF、S/N-CMF@Fe_xNi_1-x-MOF和S/N-CMF@Co_yNi_1-y-MOF, S/N-CMF@Fe_xCo_yNi_1-x-y-MOF的OER動(dòng)力學(xué)得到增強(qiáng)。此外，S/N-CMF@Fe_xCo_yNi_1-x-y-MOF催化劑在過(guò)電位為300 mV時(shí)的TOF達(dá)到了0.124 s^-1 (圖4d)，遠(yuǎn)高于S/N-CMF@Ni-MOF (0.006 s^-1)、S/N-CMF@Fe_xNi_1-x-MOF (0.046 s^-1)和S/N-CMF@Co_yNi_1-y-MOF (0.024 s^-1)。

圖5 揭示OER機(jī)理

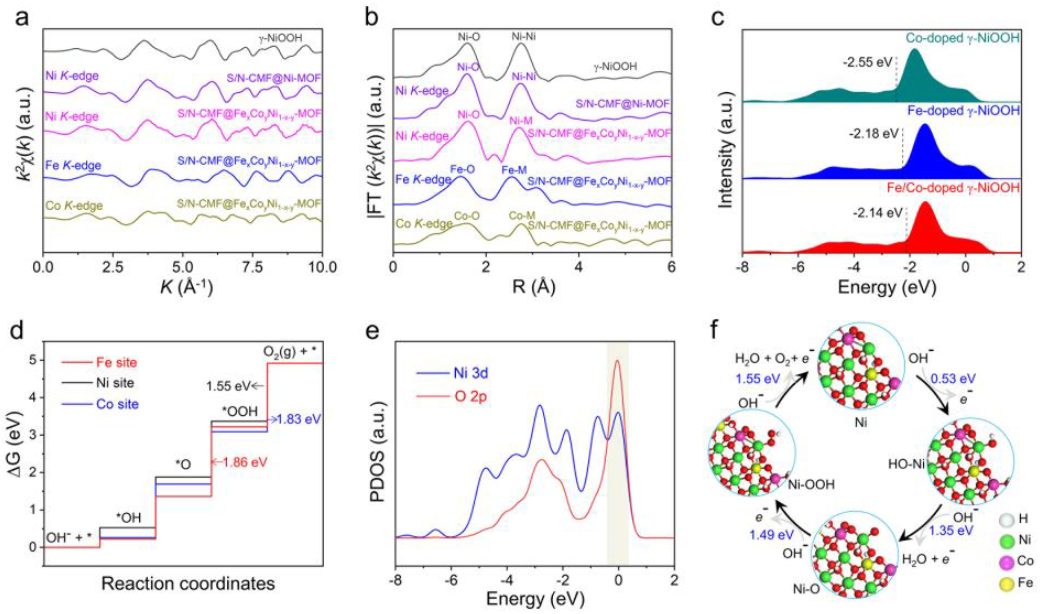

通過(guò)DFT計(jì)算，團(tuán)隊(duì)還研究了雙金屬和三金屬催化劑OER的催化協(xié)同作用。為了建立精確的計(jì)算模型，進(jìn)一步使用EXAFS分析來(lái)揭示空心S/N-CMF@Fe_xCo_yNi_1-x-y-MOF中金屬中心在OER測(cè)試后的局部結(jié)構(gòu)演化。如圖5a所示，S/N-CMF@Ni-MOF和S/N-CMF@Fe_xCo_yNi_1-x-y-MOF在Ni的K邊處的k²χ(k)振蕩曲線在形狀和振蕩頻率上與γ-NiOOH有相似的趨勢(shì)。此外，Ni的K邊FT-EXAFS曲線(圖5b)表明，在OER測(cè)試后，S/N-CMF@Ni-MOF和S/N-CMF@Fe_xCo_yNi_1-x-y-MOF都觀察到約1.60和2.73 ?的兩個(gè)主峰，分別明顯歸因于Ni-O和Ni-Ni峰。S/N-MCF@Ni-MOF和S/N-CMF@Fe_xCo_yNi_1-x-y-MOF在OER作用后的Ni-O峰和Ni-Ni峰也接近于γ-NiOOH。這些結(jié)果表明，CMOF層中的初始Ni節(jié)點(diǎn)轉(zhuǎn)化為γ-NiOOH。另外，F(xiàn)e和Co的K邊EXAFS結(jié)果進(jìn)一步揭示了Fe和Co節(jié)點(diǎn)也演化為Fe和Co基氫氧化物，最終形成了Fe/Co共摻雜的γ-NiOOH三金屬體系。

Fe和Co共摻雜γ-NiOOH使得Ni位的d帶中心由共摻雜γ-NiOOH的-2.55 eV和Fe共摻雜γ-NiOOH的-2.18 eV上升到Fe/共摻雜γ-NiOOH的-2.14 eV。Fe/Co摻雜γ-NiOOH的Ni d帶中心向費(fèi)米能級(jí)的轉(zhuǎn)移揭示了摻雜Fe和Co原子可以協(xié)同調(diào)節(jié)Ni位的電子結(jié)構(gòu)，使其具有更多的反鍵態(tài)和更高的價(jià)態(tài)，從而提高了OER性能。Fe/Co摻雜γ-NiOOH的自由能圖(圖5d)表明，發(fā)生在Ni位點(diǎn)的多步OER過(guò)程在速率決定步(RDS)中表現(xiàn)出1.55 eV的小能壘，低于Co位點(diǎn)(1.83 eV)和Fe位點(diǎn)(1.86 eV)。

此外，F(xiàn)e/Co摻雜的γ-NiOOH的RDS能壘也低于Fe摻雜的γ-NiOOH (1.72 eV)和Co摻雜的γ-NiOOH (1.61 eV)，進(jìn)一步表明三金屬催化劑具有更強(qiáng)的協(xié)同效應(yīng)。此外，Ni與所吸附的O中間體之間存在較強(qiáng)的軌道重疊，這表明Fe/Co摻雜γ-NiOOH的Ni 3d與吸附氧中間體的O 2p存在很強(qiáng)的電子耦合(圖5e)。綜上所述，上述結(jié)果證明了三金屬催化劑的催化協(xié)同作用增強(qiáng)，Ni位點(diǎn)極有可能作為實(shí)際的OER活性位點(diǎn)(圖5f)。

文獻(xiàn)信息

Supporting Trimetallic Metal-Organic Frameworks on S/N-Doped Carbon Macroporous Fibers for Highly Efficient Electrocatalytic Oxygen Evolution，Advanced Materials，2023.

https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202207888

原創(chuàng)文章，作者：菜菜歐尼醬，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://www.xiubac.cn/index.php/2024/01/23/1599c1ac5a/

国产三级精品三级在线观看,国产高清无码在线观看,中文字幕日本人妻久久久免费,亚洲精品午夜无码电影网

他，剛剛發(fā)表第50篇AM！

相關(guān)推薦

他，剛剛發(fā)表第50篇AM！
