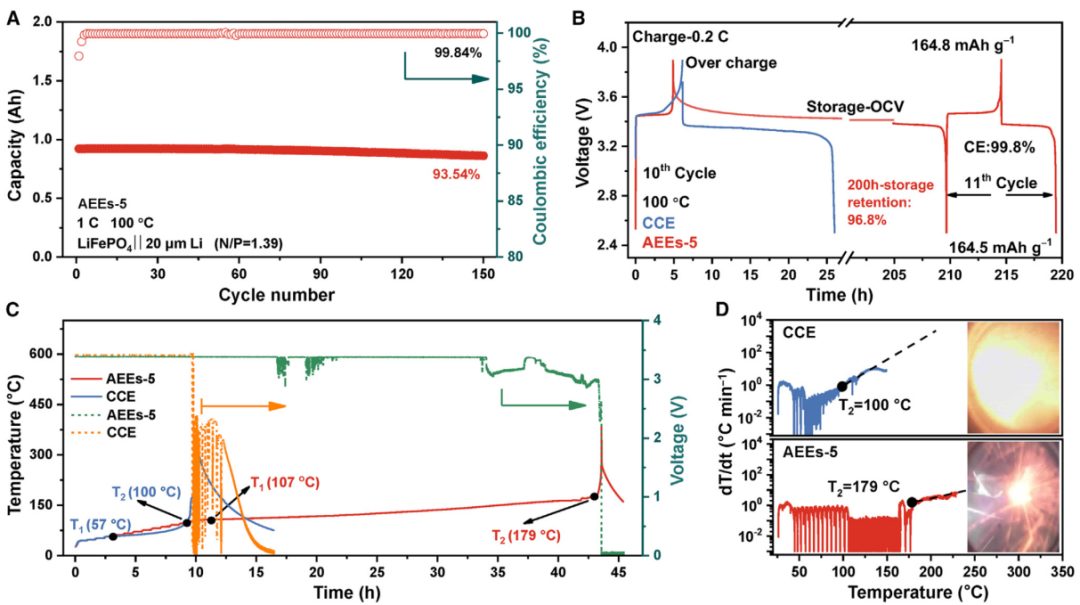

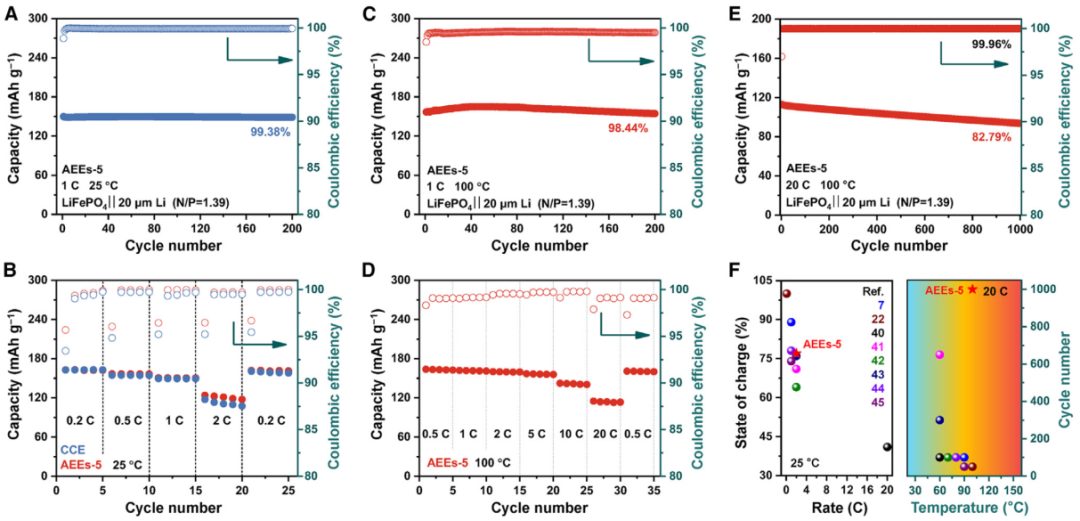

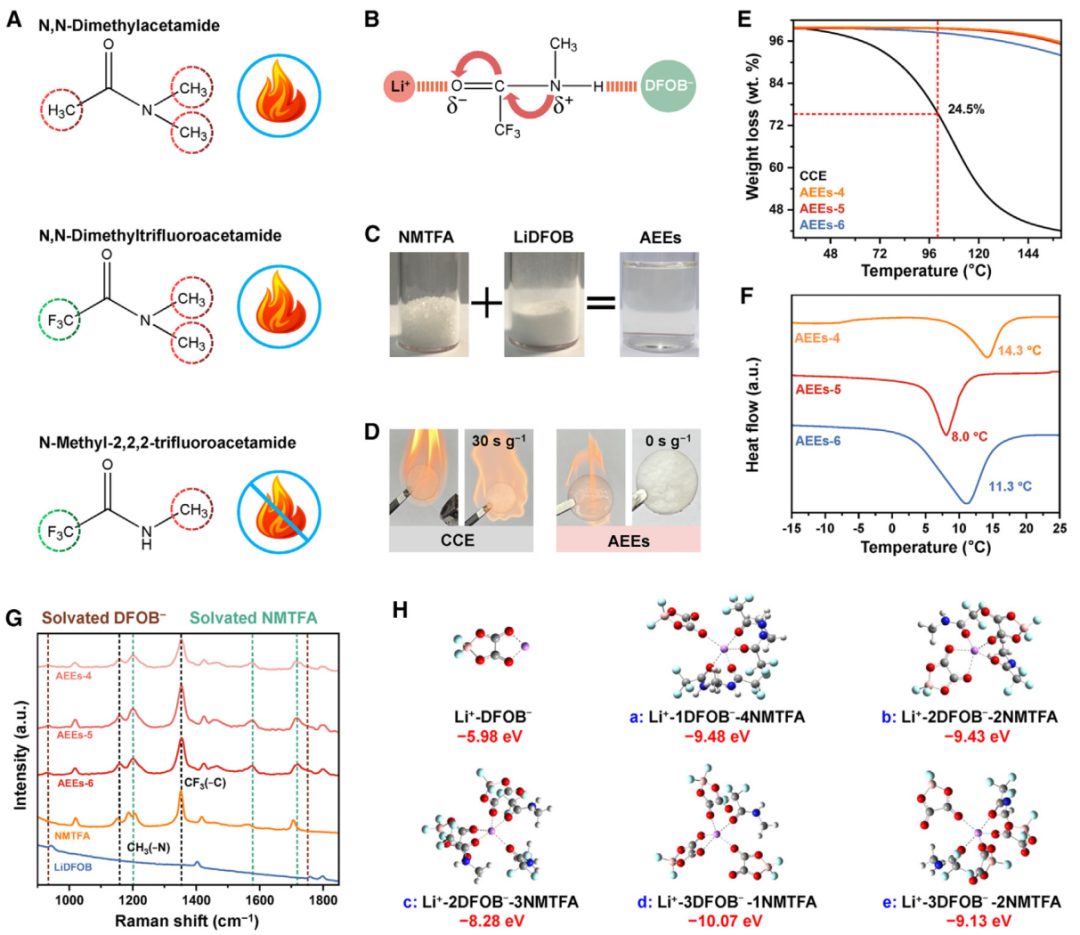

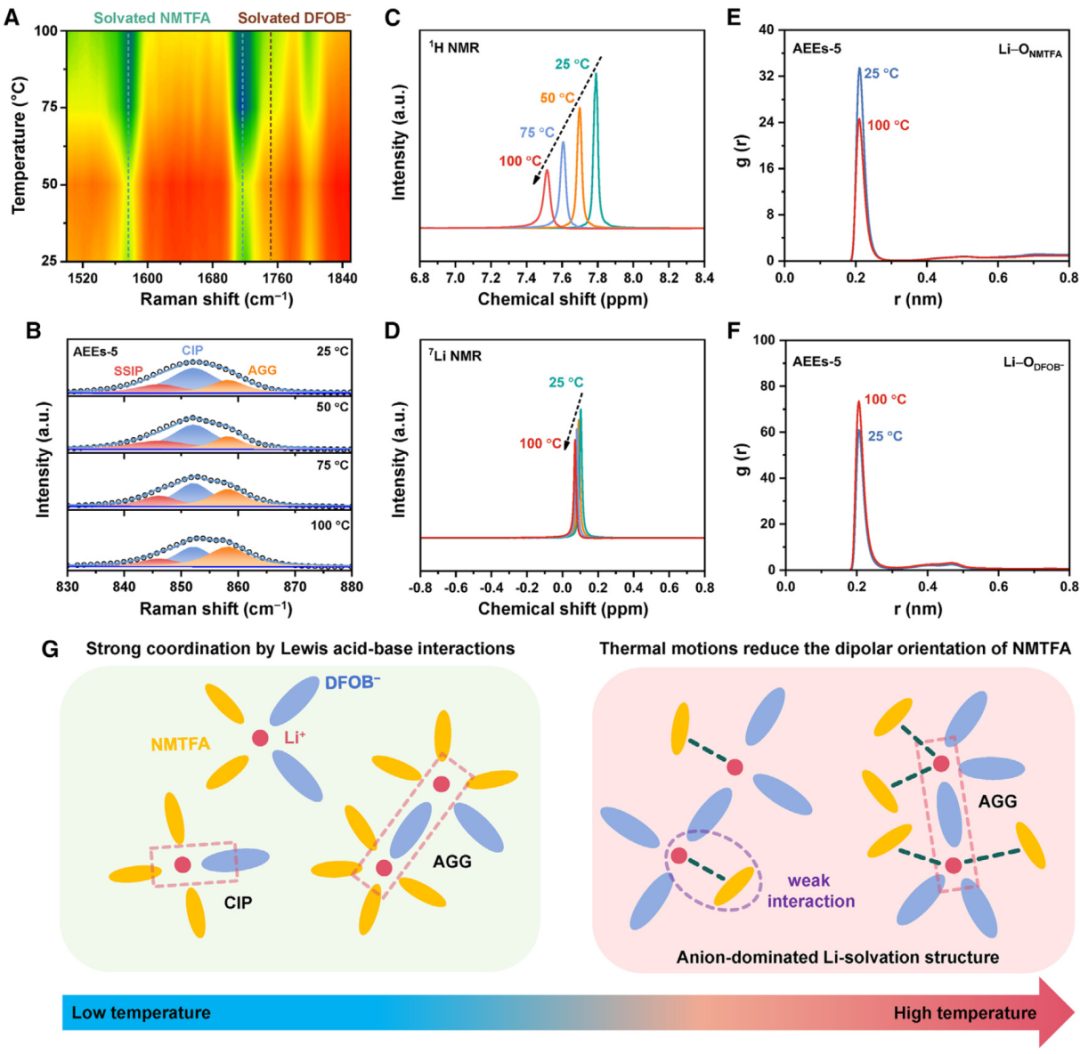

【DFT+實驗】上海交大梁正最新Joule 2024年1月21日 上午11:27 ? 計算 ? 閱讀 55 第一作者:方明明、岳昕陽 通訊作者:梁正 通訊單位:上海交通大學(xué) ? 【成果簡介】 在此,上海交通大學(xué)梁正等人開發(fā)了一種酰胺基的深度共晶電解液(AEEs-5),該電解液由N-甲基三氟乙酰胺(NMTFA)和二氟草酸硼酸鋰(LiDFOB)組成,實現(xiàn)了鋰金屬電池在25-100 ℃溫度范圍內(nèi)穩(wěn)定循環(huán),且具有20 C快充的優(yōu)異性能。實驗結(jié)果表明,隨著溫度的增加,極性NMTFA由于分子熱運動使其偶極取向發(fā)生變化,進而與與鋰離子之間的相互作用減弱。結(jié)果顯示,在高溫下形成了一種以陰離子為主導(dǎo)的溶劑化結(jié)構(gòu),證明了AEEs-5具有溫度依賴性的溶劑化結(jié)構(gòu),能夠滿足在不同工況下的熱力學(xué)和動力學(xué)要求。最后,就電池的安全性能而言,1-Ah的LiFePO4||Li軟包電池順利通過了針刺測試,熱失控的溫度大幅度延緩。相關(guān)研究成果以“A temperature-dependent solvating electrolyte for wide-temperature and fast-charging lithium metal batteries”為題發(fā)表國際頂級期刊Joule上。 ? 【研究背景】 除了鋰枝晶外,在高溫下,循環(huán)性能差和熱失控引發(fā)的安全問題也是限制鋰金屬電池發(fā)展的瓶頸。當電池的運行溫度超過80 ℃時,電池內(nèi)部的化學(xué)平衡會受到破壞,嚴重的副反應(yīng)會加速活性鋰的消耗和增大界面阻抗,最終導(dǎo)致電池性能快速衰退。更嚴重的是,高溫會加速電池各組分之間的放熱反應(yīng),易引發(fā)電池局部溫度升高,從而導(dǎo)致熱失控,甚至造成起火爆炸災(zāi)難性事故的發(fā)生。為了克服鋰金屬電池在高溫下的挑戰(zhàn),目前已經(jīng)報道了很多基于電解液工程的策略來試圖解決這些問題。據(jù)報道,高濃度電解液展現(xiàn)出優(yōu)異的熱力學(xué)穩(wěn)定性,能夠支持電池在-20-100 ℃溫度范圍內(nèi)穩(wěn)定運行,但也無法緩解高濃度電解液在高溫下熱失控的問題。此外,一種強配位結(jié)構(gòu)的電解液(三乙二醇二甲醚基電解液)也展現(xiàn)出優(yōu)異的熱穩(wěn)定性和高溫性能,然而,在室溫下這類電解液由于其滯緩的動力學(xué)特性導(dǎo)致其脫溶劑化困難,充放電倍率極低(小于0.5 C)。針對高溫下熱失控的問題,研究人員也開發(fā)了一種熱聚合電解質(zhì),隨溫度的升高會發(fā)生相變而凝固,從而阻止熱失控的發(fā)生,這類電解液也暴露出一個致密的問題是發(fā)生熱聚合后的電解質(zhì)在恢復(fù)室溫后電池會失效。因此,設(shè)計一種新型的電解液能同時兼容室溫倍率、高溫循環(huán)和安全性能還存在著很大的挑戰(zhàn)。 ? 基于作者的理解,一種能支撐鋰金屬在高溫下運行的電解液必須具備穩(wěn)定的溶劑化結(jié)構(gòu),熱力學(xué)穩(wěn)定的SEI和高安全性的溶劑。相比于有機和離子液體電解液,深度共晶電解液(EEs)因分子間可調(diào)控的功能基團,展現(xiàn)出多重相互作用(氫鍵和路易斯酸堿相互作用等),這些作用對于滿足鋰金屬電池在高溫下的穩(wěn)定運行提供了保障。同時,通過精準的分子設(shè)計不僅能夠拓寬EEs的工作溫度范圍還能在室溫下保持良好的倍率性能。然而,迄今為止,EEs中溶劑化結(jié)構(gòu)隨溫度變化的影響很少研究。 ? 【核心內(nèi)容】 AEEs的物理化學(xué)性質(zhì) 圖1.?電解液設(shè)計、物理化學(xué)性質(zhì)及溶劑化結(jié)構(gòu)分析 ? 如圖1A所示,N, N-二甲基乙酰胺(DMA),一種極性的非質(zhì)子性溶劑,被廣泛的應(yīng)用于鋰空電池,但因其分子中存在氫鍵的供體與鋰金屬兼容性極差,且易燃。在DMA的β碳上引入一個吸電子基團(-CF3)雖然解決了N,N-二甲基三氟乙酰胺(DMTFA)與鋰金屬兼容性差的問題,然而,DMTFA分子中氮原子上連接的兩個-CH3依然無法克服非可燃的問題。因此,我們的策略是通過H取代N原子上的一個甲基,形成N-甲基三氟乙酰胺,這種簡單的操作即可實現(xiàn)可燃到非可燃的轉(zhuǎn)變。在另一方面,LiDFOB作為鋰鹽,具有優(yōu)異的熱穩(wěn)定性,其較低的最低分子占據(jù)軌道能級(LUMO)能夠優(yōu)先被還原形成熱穩(wěn)定的富無機SEI。因此,在這個工作中,選用單一溶劑(NMTFA)單一鋰鹽(LiDFOB)的配方制備了深度共晶電解液體系(AEEs-5)。根據(jù)路易斯酸堿的定義,Li+作為路易斯酸能夠與NMTFA上的羰基相互作用解離LiDFOB,可在室溫下形成透明的液態(tài)電解液(圖1B、C)。所得到溶質(zhì)和溶劑摩爾比在1:4到1:6范圍AEEs都表現(xiàn)出非可燃的效果,自熄時間為0 s g-1(圖1 D)。通過熱重和差熱掃描分析,AEEs具有優(yōu)異的熱穩(wěn)定性,其中AEEs-5展現(xiàn)出最低的共熔點(8.0 ℃)和最高的離子電導(dǎo)率(圖1E、F)。通過拉曼光譜分析了AEEs的溶劑化結(jié)構(gòu),932和1756 cm-1波數(shù)處的峰表明AEEs中存在大量的接觸離子對和聚集體團簇結(jié)構(gòu),在1154 cm-1處峰的藍移也意味著自由溶劑的減少(圖1G)。結(jié)合分子動力學(xué)模擬和功能密度函數(shù)分析,所設(shè)計的AEEs-5電解液中存在的主要溶劑化結(jié)構(gòu)如圖1H所示,大多數(shù)陰離子都參與了配位,相比于其他比例的AEEs,AEEs-5平均結(jié)合能較低(-8.266 eV),這意味著AEEs-5在室溫下具有最好的動力學(xué)性能,更有益于倍率性能的提升。 ? 溫度依賴性的溶劑化結(jié)構(gòu) 圖2.?溫度對電解液溶劑化結(jié)構(gòu)的影響 ? 通過變溫拉曼和變溫核磁驗證了AEEs-5中溶劑化結(jié)構(gòu)隨溫度變化的影響。如圖2A、B所示,歸功于電解液優(yōu)異的熱穩(wěn)定性,從25 ℃升溫至100 ℃,電解液中溶劑化的DFOB–和NMTFA僅發(fā)生輕微的偏移。從擬合后的拉曼光譜可見,在830-880 cm-1波數(shù)范圍內(nèi)的AGGs結(jié)構(gòu)隨溫度的升高有明顯的增加,反映出在高溫下有更多的陰離子參與配位。變溫核磁也進一步證明了溶劑化結(jié)構(gòu)隨溫度變化的特征(圖2C、D)。當加熱到100 ℃時,NMTFA中的1H NMR往高場偏移,這揭示著NMTFA分子上的H原子周圍的電子云密度增大,屏蔽作用增強,也意味著溶劑化殼層中的NMTFA分子和中心Li+之間的距離變長,相互作用減弱。相反,隨著溫度的升高,7Li NMR基本沒有偏移,說明Li+周圍的電子云密度基本沒有改變,反映出有更多的陰離子參與到與Li+之間的配位,從而去屏蔽效應(yīng)微乎其微。為了驗證實驗的結(jié)果,通過功能密度函數(shù)計算了AEEs-5電解液中Li+分別與ONMTFA和ODFOB-之間的配位強度(圖2E、F)。相比于25 ℃,在100 ℃下,Li+-ONMTFA配位強度減弱,而Li+-ODFOB-配位強度增強。該結(jié)果也體現(xiàn)在Li+和DFOB–在高溫下配位數(shù)增大上,進一步證實了我們的實驗結(jié)果,如圖2G所示,AEEs依靠路易斯酸堿相互作用展現(xiàn)出穩(wěn)定的溶劑化結(jié)構(gòu),隨著溫度的升高,極性分子因熱運動誘導(dǎo)偶極取向變化,導(dǎo)致NMTFA和Li+之間相互作用變?nèi)?,從而形成了以陰離子為主導(dǎo)的溶劑化結(jié)構(gòu)。因此,AEEs展現(xiàn)出受溫度依賴性的溶劑化結(jié)構(gòu),不僅在室溫下實現(xiàn)了具有較弱的去溶劑化能壘,在高溫下也具有更穩(wěn)定的溶劑化結(jié)構(gòu)。 ? AEEs-5的電化學(xué)性能 圖3.?LiFePO4||Li全電池搭配AEEs-5的電化學(xué)性能 如圖3A所示,在25 ℃時,LiFePO4||Li全電池使用AEEs-5在1 C倍率下循環(huán)200圈容量保持率高達99.38%,而使用商業(yè)電解液展現(xiàn)出快速的容量衰減,且倍率性能也差于AEEs-5(2 C:123.8 mAh g-1,圖3B),這可能歸因于AEEs-5具有較高的鋰離子遷移數(shù)?;贏EEs-5優(yōu)異的熱穩(wěn)定性,作者測試了其在100 ℃下的循環(huán)性能,不可思議的是,在1 C倍率下,循環(huán)200圈,容量保持率也高達98.44%,平均庫倫效率高達99.54%(圖3C),由于高溫下快速的動力學(xué),電壓極化顯著降低,在LiFePO4||Graphite全電池中也表現(xiàn)出優(yōu)異的性能。且在高溫下鋰金屬的沉積和剝離過程可逆性高,顆粒尺寸大,無枝晶的形成,說明在高溫下能夠形成穩(wěn)定的界面。進一步,高溫下快速的離子遷移也實現(xiàn)了LiFePO4||Li全電池在20 C倍率下的快充性能(圖3D、E),循環(huán)1000圈容量保持82.79%。有一點需要解釋的是雖然該電解液具有較高的結(jié)合能,但在電場的作用下,更多陰離子參與配位的溶劑化結(jié)構(gòu)在負極界面排斥力增大,將加速Li+的脫溶劑化過程。比較最近在高溫和快充性能上的電解液研究,我們開發(fā)的電解液展現(xiàn)出最優(yōu)異的性能。 ? 1Ah-LiFePO4||Li軟包電池的安全性能 安全問題一直以來是鋰離子電池發(fā)展的技術(shù)瓶頸,特別是在高溫下,電解液的熱力學(xué)不穩(wěn)定將進一步加劇電池熱失控的發(fā)生。在此,為了接近真實世界的研究,我們測試了1Ah-LiFePO4||Li軟包電池的循環(huán)性能,如圖4A所示,在100 ℃下循環(huán)150圈后容量依然保持93.54%,展現(xiàn)出實際應(yīng)用的潛力。作者又對熱誘導(dǎo)軟包電池的自放電行為進行了評估,使用AEEs-5的軟包電池在100 ℃下儲存200 h可逆容量達到96.8%,而使用商業(yè)電解液的軟包電池在經(jīng)過短暫的高溫儲存后容量就降低至0。由此可見,得益于AEEs-5在鋰金屬負極形成的穩(wěn)定界面,阻止了高溫下的副反應(yīng)(自放電、產(chǎn)氣和過渡金屬溶出)。最后,基于AEEs-5優(yōu)異的熱穩(wěn)定性和非可燃性,作者通過加速量熱儀表征了軟包電池的熱失控行為。如圖4C、D所示,100% SOC下的軟包電池匹配商業(yè)和AEEs-5電解液,雖然最后的結(jié)果都發(fā)生了熱失控,但是使用AEEs-5的LiFePO4||Li軟包電池熱失控溫度大幅度延緩(179 ℃),接近鋰金屬的熔點,表現(xiàn)出超長的自熱時間(1941 min)和自熱速率。除此以外,1Ah-LiFePO4||Li軟包電池也順利的通過了針刺實驗。 圖4.?1-AhLiFePO4||Li軟包電池的安全性能評估 【結(jié)論展望】 這個工作介紹了一種酰胺基深度共晶電解液(AEEs)其溶劑化結(jié)構(gòu)具有溫度依賴性的特征,能夠同時實現(xiàn)室溫下的倍率和高溫循環(huán)性能,其背后的機理是由于極性分子隨溫度升高,熱運動增強,偶極取向會發(fā)生變化,導(dǎo)致Li+-NMTFA相互作用強度減弱,Li+-DFOB–相互作用強度增強。因此導(dǎo)致更多的陰離子和Li+參與配位,高溫下,陰離子主導(dǎo)的溶劑化結(jié)構(gòu)所衍生的SEI具有更多的無機組分,減小了高溫下的副反應(yīng)。最終實現(xiàn)了LiFePO4||Li軟包電池在100 ℃下的循環(huán)和20 C的快充性能,同時兼顧了電池的安全性能。這個工作對于深入理解電解液的溶劑化化學(xué)和為寬溫域和高安全性電解液的發(fā)展提供了新的設(shè)計思路。 ? 【文獻信息】 Mingming Fang, Xinyang Yue, Yongteng Dong, Yuanmao Chen, Zheng Liang,?A temperature-dependent solvating electrolyte for wide-temperature and fast-charging lithium metal batteries,?Joule,2024,8, 1-13. http://doi.org/10.1016/j.joule.2023.12.012 原創(chuàng)文章,作者:計算搬磚工程師,如若轉(zhuǎn)載,請注明來源華算科技,注明出處:http://www.xiubac.cn/index.php/2024/01/21/bef1bcd00a/ 贊 (0) 0 生成海報 相關(guān)推薦 【計算+實驗】頂刊集錦:ACS Appl. Mater. 、J. Phys. Chem. Lett.、ACS Catal.等 2023年12月26日 翻轉(zhuǎn)吧,奈爾矢量 2024年2月5日 ?【DFT+實驗】最新AM:-55℃庫侖效率超過99.9%的無負極鈉金屬電池! 2024年1月10日 【MS論文精讀】JPC Letters: g-C2N單層負載過渡金屬單原子電催化還原硝酸鹽制氨的理論研究 2023年11月9日 單層WSe?中相干聲子介導(dǎo)的多體相互作用 2024年3月11日 【DFT+實驗】Nature子刊:NiMoN/NiFe LDH在大電流密度下高效OER 2024年3月28日
