【計算+機器學習】JEC：基于集成學習分類器發現雜原子摻雜砷烯析氫反應的催化劑

成果簡介

近年來，二維（2D）材料對析氫反應（HER）表現出良好的催化活性。同時，金屬和非金屬原子被用于2D材料催化劑的改性，提高了催化效率。2D材料中，砷烯在光電催化等領域表現出良好的催化性能。因此，砷烯適合作為二維基底材料，能夠獲得更好的HER催化性能。但考慮到材料體系可能有多種調控方式，會形成一個包含數千種新材料的大空間。為了解決這一問題，目前研究人員開始建立定量的結構-活性關系，以克服傳統高通量計算效率低的問題，從而推動材料信息學的進步。因此，上海交通大學李金金等人采用SMOTE開發了一種新的高效集成學習分類器，用于雜原子摻雜砷烯HER催化劑。作者共收集了850種摻雜的砷烯作為數據集，機器學習預測準確率為81%。基于預測結果，作者提出了13種低成本且易于合成的二維Fe摻雜的砷烯催化材料。本文的方法可以在少量數據時，實現高預測精度，使預測的速度加快數百萬倍，并能夠篩選高效催化劑，同時也可以擴展到預測其他可精細調控的二維催化劑。

計算及機器學習方法

計算方法：本文通過VASP軟件進行DFT的第一性原理計算。DFT用于計算模型的電子和能量，Perdew-Burke-Ernzerhof（PBE）的廣義梯度近似（GGA）用于描述電子之間的交換-相關能。對于平面波基組截?cái)嗄茉O(shè)置為450eV，布里淵區k點網格采用4×5×1 ?？紤]到過渡金屬的強電子相關性，參考前人的工作，本文使用具有U-J參數的DFT+U。在垂直方向上設置15?的真空空間，以防止相鄰層之間的相互作用，并確保保持單一的2D結構。

SMOTE：在不平衡數據的過程中，執行的一種過采樣策略，增加初始數據集中的數量。在本研究中，SMOTE算法是用imbleach python庫實現的，用于構建合成樣本的最近鄰居數量設置為5。

機器學習GBDT算法：是一種用于回歸和分類任務的機器學習技術。梯度增強算法有三個主要組成部分：損失函數、弱學習器和加性模型。在本文工作中，GBDT算法的訓練是在scikit學習python庫的框架內進行的，包括數據預處理，ROC曲線計算和混淆矩陣?yán)L制。

圖文導讀

基于雜原子摻雜劑、選定的過渡金屬元素和非金屬元素，建立了一個包含所有潛在HER催化劑的通用化學式，其化學式為X_n-M（雜原子摻雜的砷烯材料），如圖1（a）所示。如圖1（b）所示，選擇砷烯結構的四個位點來進行雜原子的摻雜，其中包括一個過渡金屬摻雜劑和三個非金屬原子。砷烯的側視圖清楚地顯示了它的雙原子層結構。位點1原子和位點2，3，4原子分別位于不同的層中。

在這項工作中，位置1中的雜原子是過渡金屬（TM）原子，位置2、3、4中的原子是非金屬（NM）原子，共有25種過渡金屬元素被選擇用于位點1。如圖1（c）所示，本文從850種改性的砷烯材料中隨機選擇了126種材料，并基于DFT計算了它們的氫吸附能。吉布斯自由能是評估催化活性的方法，本文以吉布斯自由能變化（ΔG_H）為分類目標，篩選出|ΔG_H|<0.2eV的材料，并預測了140種具有不同摻雜原子和摻雜位點的改性砷烯材料作為HER有前途的候選催化劑，ML預測準確率為81%。

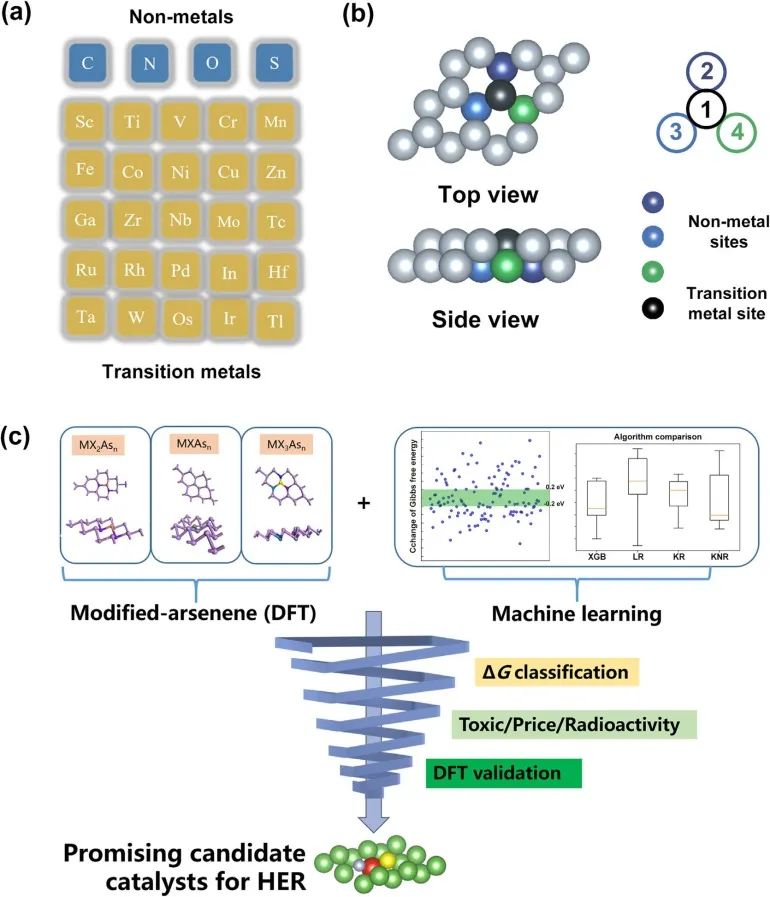

圖1（a）用于結構方面的過渡金屬和非金屬元素的組合；（b）改性砷烯的俯視圖和側視圖；（c）篩選性能優異的HER催化劑流程圖

本文將隨機選擇126個雜原子摻雜的砷烯材料構建ML數據庫，其中包含10種過渡金屬元素和13種非金屬共摻雜對?；贒FT計算，得到以上體系的電子結構和HER活性，并用形成能（E_f）來評價體系的穩定性，其中大多數模型顯示出負的形成能，證明這些材料是穩定的。HER是最簡單的電化學反應，也是多電子轉移的電化學反應基本過程。然而，完整的HER涉及多個過程，并且反應途徑根據電極的性質而不同。根據Sabatier原理，催化劑的H吸附強度和H₂解離強度之間需要平衡，這說明這種平衡應該允許催化劑強烈地吸附H，但不能太強。熱力學特征ΔG_H用于表征HER催化劑的活性性能，理想催化劑的ΔG_H接近0eV。從126個選擇的雜原子摻雜砷烯中，計算出38個X_n-M是|ΔG_H|<0.2eV的理想催化劑，其中16個設計的催化劑表現出|ΔG_H|<0.1eV，22個表現出|ΔG_H|在0.1-0.2eV之間，如表1所示。

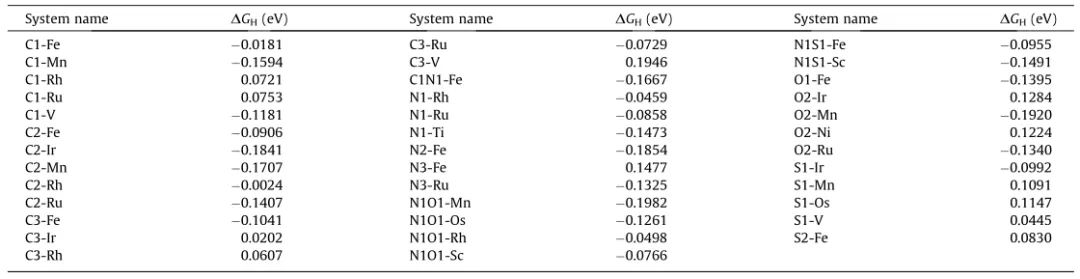

表1 雜原子摻雜砷烯HER催化性能的吉布斯自由能變化（ΔG_H），其中38個結構顯示出優異的催化性能（|ΔG_H|<0.2eV）。

圖2顯示了X_n-M的計算能壘圖。根據d軌道的占有情況，本工作中使用的過渡金屬分為三類：3d、4d和5d金屬。在具有3d金屬（Sc、Ti、V、Mn、Fe和Ni）的X_n-M中，大多數X_n-Fe型模型具有滿足要求的良好HER性能（|ΔG_H|<0.2eV），對于4d金屬（Ru和Rh），具有C_n非金屬配位環境（C1、C2和C3）的模型顯示出接近0eV的理想ΔG_H，含有5d金屬（Os和Ir）的模型表現出對H原子的吸附過于強烈的趨勢，將影響后續的H₂釋放。

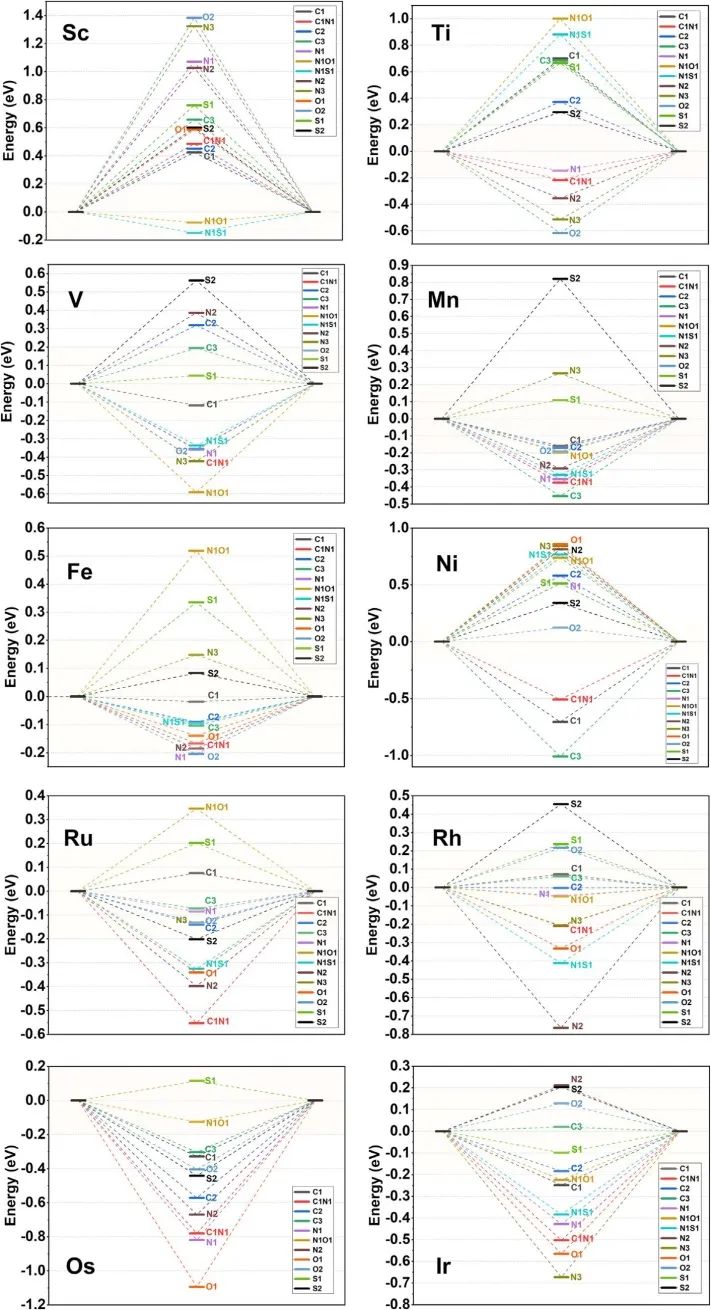

圖2 X_n-Ms能壘圖的計算

圖3進一步顯示了不同非金屬配位環境對所有模型中HER催化活性的影響比較。如圖3（a）所示，具有C摻雜的非金屬配位環境的13個系統表現出良好的HER活性，并且C原子數量的增加對HER活性的影響較弱。對于圖中的Nx-M，如圖3（b）所示，只有五個系統顯示|ΔG_H|接近0 eV。對于Nx-Fe系統，當N原子數增加到3個時，HER催化性能增強。圖3（c）中四個Ox-M體系具有良好的HER催化活性，并且隨著O原子數的增加，H原子對活性位點的吸附逐漸減少。在S摻雜體系中，S1-V表現出最好的HER催化活性。圖3（d）顯示了由多種非金屬共摻雜的模型，當C和N一起形成非金屬配位環境時，活性位點對H的吸附變得更強。N1O1非金屬配位促進了含Sc和V體系對H的吸附，使N1O1-Sc體系的|ΔG_H|接近0eV。當N和S共摻雜時，N1S1-Ru、N1S1-Rh和N1S1-Sc對H原子的吸附增強，而H原子對其他體系的吸附減弱。此外，進一步討論了候選催化劑的電子結構，對良好的催化活性作出了解釋。

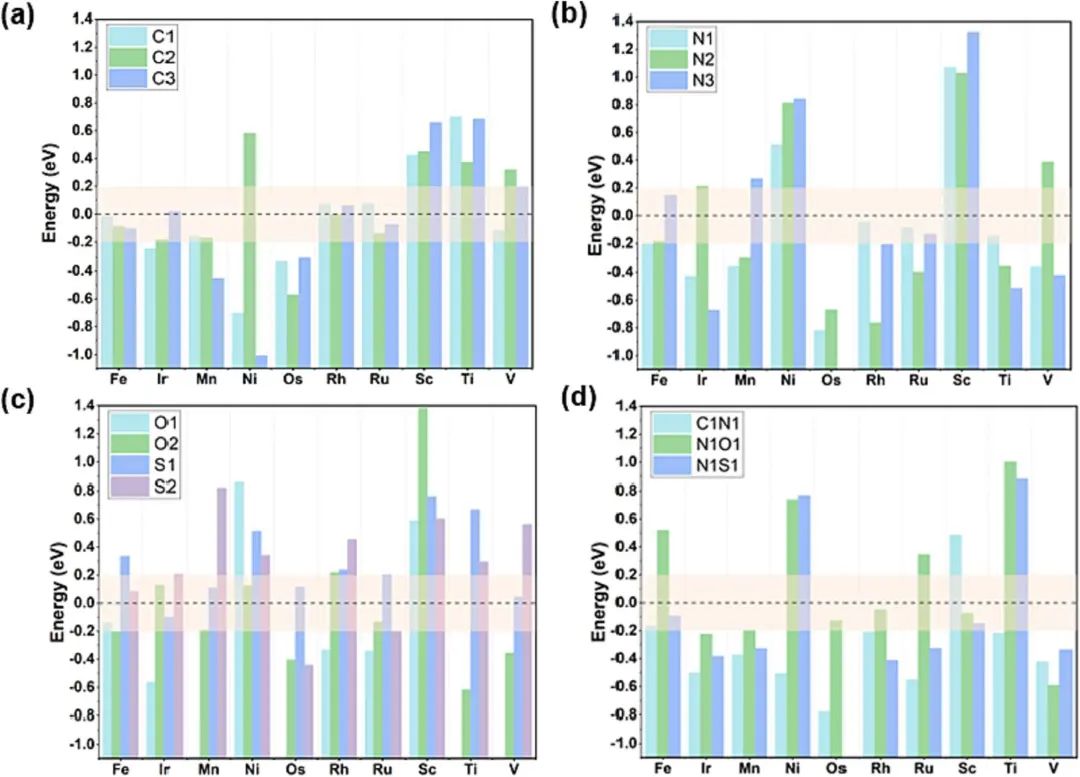

圖3 X_n-Ms在不同非金屬配位環境下的能量比較

根據如圖4（a）數據可以看出性能優異的模型數量相對于總數太少，導致初始數據集中的目標觀測值分布不均勻。圖4（b）顯示了126種摻雜砷烯材料ΔG_H變化的散點圖，最大值為1.38eV，最小值為-1.09eV。本文將0.2eV的絕對值設置為閾值，將原始數據分為兩類。在所有126種摻雜的砷烯材料中，樣本量的不平衡限制了ML模型的預測性能，為了解決原始數據集中數據分布不均勻的問題，作者采用了少數過采樣技術（SMOTE）來實現數據增強，并獲得|ΔG_H|<0.2eV和|ΔG_H|>0.2eV之間的平衡數據分布。如圖4（c）所示，SMOTE處理后的兩類的數量呈現均勻分布。

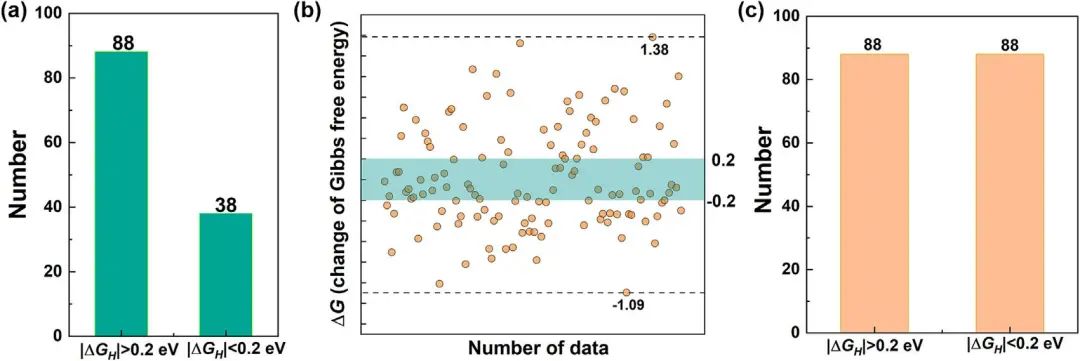

圖4 （a）126個原始數據中的兩類數據數量，包括38個|ΔG_H|<0.2eV的結構和88個|ΔG_H |>0.2eV的結構（b）通過DFT計算獲得的126種摻雜砷烯材料的ΔG_H的散點圖，陰影區域中的數據點表示具有良好催化活性的材料用SMOTE算法處理數據后的兩個類的數量，包括88個|ΔG_H|<0.2eV的結構和88個|ΔG_H|>0.2eV的構造

本文選用了120個元素屬性，并使用Matminer工具生成用于模型訓練的特征。隨后選用邏輯回歸（LR）、支持向量機（SVM）、決策樹（DT）和梯度增強決策樹（GBDT）進行機器學習模型預測，并對這4個ML模型進行了5倍的交叉驗證，比較了它們的準確性。四個模型的ROC曲線如圖5（a）所示。顯然，圖5（a）中的藍色曲線對應的區域更大，表明GBDT模型在測試數據中具有更高的精度。四個模型在CV過程中每一次交叉驗證的性能如圖5（b）所示。四個模型的平均精度值分別為0.81（GBDT）、0.73（DT）、0.54（SVM）和0.65（LR）。此外，四個模型的混淆矩陣如圖所示5（c）所示，根據對比分析，混淆矩陣進一步證明GBDT模型的性能更優異。根據這一比較，選擇GBDT作為ML模型來進行改性砷烯的分類，其預測準確率為81%?；贕BDT模型，作者將剩余的724種潛在催化劑分為兩類，其中140種新的砷烯材料被預測對HER具有良好的催化活性。

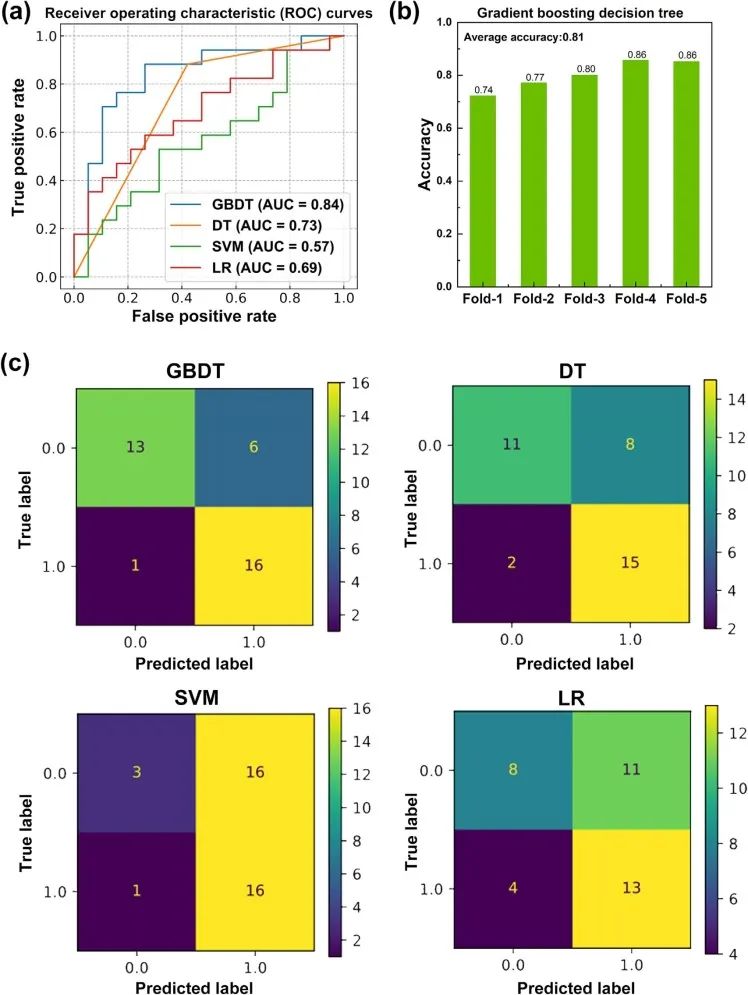

圖5 （a）梯度增強決策樹（GBDT）、決策樹（DT）、支持向量機（SVM）和邏輯回歸（LR）的ROC曲線和AUC的對應值 GBDT的五倍交叉驗證結果，平均準確度為0.81（c）四種不同模型的混淆矩陣，其中（0,0）、（1,0）、（0,1）和（1,1）中的數據是真正（TP）樣本、假負（FN）樣本、偽正（FP）樣本和真負（TN）樣本的數量

為了選擇應用更廣泛的砷烯材料，需要考慮摻雜金屬元素的毒性、放射性和成本。因此，作者去除了昂貴、稀缺或有毒金屬，留下99個元素。隨后篩選了21個Xn-Ms表現出優異的催化活性（|ΔG_H|<0.2eV），其中大部分是含F(xiàn)e原子的模型。由于在實驗催化研究中，成功合成了具有Fe原子的材料，并證明其具有高催化活性。選擇了13種|ΔG_H|低于0.2eV的Fe摻雜砷烯材料作為易于制備、低成本和高活性的催化劑，ΔG_H的值如圖6所示。在這13種的材料中，CNO-Fe改性的砷烯表現出最低的|ΔG_H|，為0.009eV，S3-Fe改性的砷烯顯示出最高的ΔG_H，為0.195eV。這13種材料有望成為實驗合成和實際應用中最有前途的2D砷烯催化劑材料。

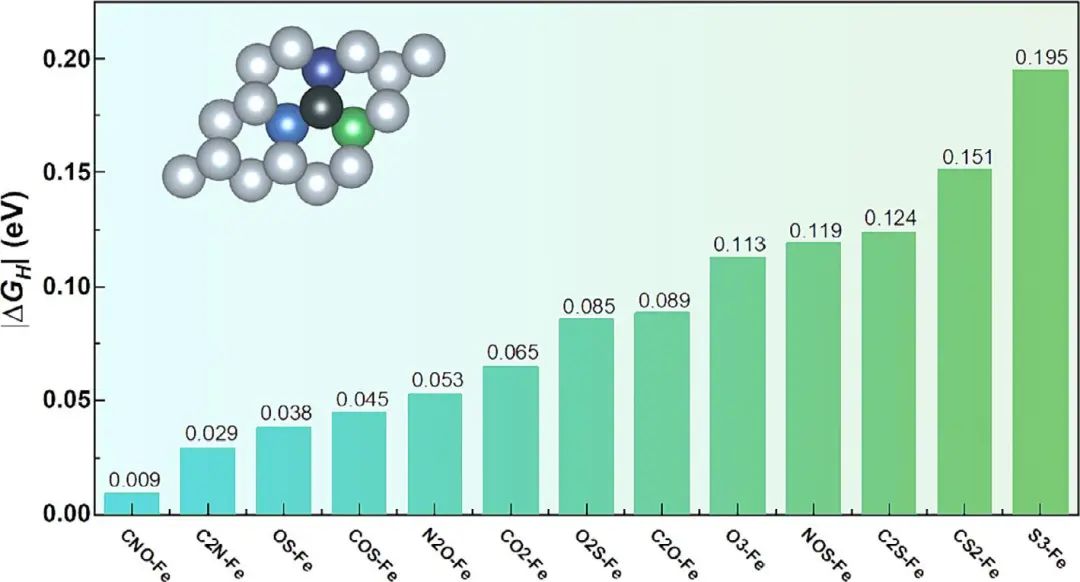

圖6 Fe摻雜砷烯及其相應的ΔG_H，其中CNO-Fe改性砷烯表現出最低的|ΔG_H|，而S3-Fe改性砷烯表現出最高的|ΔG_H|

結論與展望

本文以單個過渡金屬和三個非金屬雜原子摻雜2D砷烯材料為例，介紹了一種通過機器學模型從元素周期表中選擇高性能催化劑的方法，并證明了所提出的SMOTE算法可以處理材料數據不平衡的問題，并應用GBDT算法對整個材料空間進行分類，最終篩選出140種有前途的HER催化劑，并結合DFT計算做出進一步驗證，為其他復雜材料的機器學習預測奠定了基礎。

文獻信息

Chen A, Cai J, Wang Z, et al. An ensemble learning classifier to discover arsenene catalysts with implanted heteroatoms for hydrogen evolution reaction[J]. Journal of Energy Chemistry, 2023, 78: 268-276.

https://doi.org/10.1016/j.jechem.2022.11.035
