水鐵電池由于其安全性和低成本，是大規模儲能的候選材料。然而，水鐵電池在長期循環過程中穩定性不足，阻礙了水鐵電池的發展。

成果簡介

近日，松山湖材料實驗室柔性及鋅電池團隊支春義&中國科學院深圳先進技術研究院韓翠平副研究員&南方科技大學李洪飛教授等人提出一種采用三聚氰胺作為交聯劑制備的交聯聚苯胺（C-PANI）作為水鐵電池的正極活性材料，采用C-PANI正極與Fe金屬負極的扣式電池在25A g^-1下經過39,000次循環后，可提供約110mAh g^-1的比容量和0.55 V的平均放電電壓。機理研究表明，高電化學性能的原因如下：一是交聯劑提高了C-PANI的電導率，C-PANI表現出更好的穩定復合離子Fe(TOF)⁺和H⁺的共存儲性能；二是將Fe²⁺離子與CH₃SO₃^?鍵合形成混合陽離子Fe(TOF)⁺，可以減輕二價Fe²⁺的強電荷密度，降低與宿主的強靜電相互作用，這有助于加快反應動力學速度，增強電化學性能。

該成果以題為“Cross-linked polyaniline for production of long lifespan aqueous iron||organic batteries with electrochromic properties”，發表在《Nature Communications》上。

圖文導讀

PANI和C-PANI的合成和表征

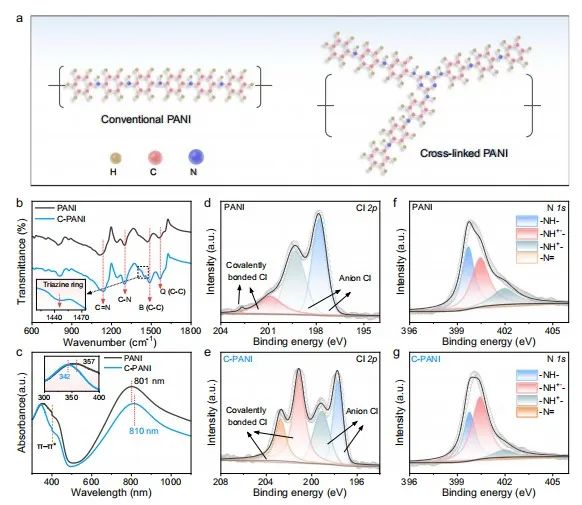

圖1. PANI和C-PANI的合成路線和光譜表征。

如圖1a所示，作者采用原位化學氧化聚合技術合成了C-PANI。通過將過硫酸銨加入到苯胺、二苯胺、三聚氰胺和鹽酸的混合溶液中，在0-4℃下緩慢攪拌反應24小時，直到導電的翡翠苷狀態出現綠色。在這個聚合過程中，三聚氰胺作為交聯劑，通過單體的自由基聚合在PANI鏈之間接枝，促進PANI鏈之間的電子傳輸。為了研究結構、組成和官能團信息，作者進行了傅里葉變換紅外（FTIR）、紫外可見光譜和拉曼光譜測量(圖1b，c)。PANI的FTIR光譜在798 cm^-1，1139 cm^-1，1298 cm^?1，1473 cm^?1和1560 cm^?1處都表現出PANI的典型特征峰。C-PANI產生的光譜與傳統PANI不同。由三聚氰胺接枝后的化學環境發生變化，1560 cm^?1,1473cm^?1,1240 cm^?1和798 cm^?1處的峰分別偏移到1567 cm^?1，11487 cm^?1，1244 cm^?1和803 cm^?1。此外，三嗪環在1444 cm^?1處表現處拉伸，這進一步表明三聚氰胺已被植入。C-PANI和PANI的紫外-可見吸收光譜如圖1c所示。兩個樣品都顯示了三個吸收峰，包括～306-360nm處的類苯環π-π^*躍遷，～402-412nm處的極化子-π^*過渡，～800-835nm處的π-極化子躍遷。三聚氰胺的注入改變了能帶的吸收，例如，PANI的357 nm和801 nm處的吸收峰偏移到C-PANI的342 nm和810 nm。

作者還利用x射線光電子能譜（XPS）研究了PANI和C-PANI的化學狀態。將高分辨率的Cl 2p譜解卷積成四個峰，如圖1d，e所示。Cl 2p1/2和2p3/2的結合能分別位于197.8 eV和199.3 eV，屬于氯離子。另外兩個峰在201.1 eV和202.7 eV處歸因于共價氯。C-PANI顯示55.9%的共價鍵Cl，而PANI顯示約18.2%的共價鍵Cl，表明C-PANI具有較高的電導率。電導率測試結果表明C-PANI的平均電導率為0.38S cm^-1，高于PANI的0.003S cm^-1。此外，與傳統的PANI相比，C-PANI的高分辨率N 1s譜表現出更多的-NH^+?-（圖1f，g）。

電化學性能分析

為了測試C-PANI的電化學性能，作者將C-PANI與Fe金屬陽極和1 M Fe(TOF)₂電解質配對組裝了一個扣式電池。Fe(TOF)₂電解質中的CF₃SO₃^?離子與水分子/金屬離子的相互作用比水電池中的其他陰離子的相互作用更弱，這一性能有利于脫溶化過程，加快動力學速度，提高庫侖效率。

圖2. C-PANI的電化學性能。

對于Fe||C-PANI電池，在0.9和0.56 V電壓下有兩個還原峰，而Fe||PANI電池的兩個還原峰分別位于相對較低的0.78和0.39 V（圖2a）。這與相應的放電平臺結果相一致（圖2b)。C-PANI在5A g^-1時的比容量為209 mAh g^-1，高于傳統的PANI（圖2b）。作者進一步研究了電池的倍率性能和循環穩定性。如圖2c，d所示，F(xiàn)e||C-PANI電池在5~25A g^-1的特定電流范圍下，表現出良好的209-133mAh g^-1的倍率能力。即使在25A g^-1的特定電流下，也能有53.2%的高容量保持率。當比電流從25A g^-1降低到最初的5A g^-1時，仍然可以達到203mAh g^-1的容量。

雖然在從10到25A g^-1的高比電流下，充電放電曲線呈現出三角形的電壓分布。Fe||C-PANI的CV曲線在大約0.90 V和0.4 V時出現峰值和可檢測到的充放電平臺。Fe||C-PANI電池在5A g^-1時的庫侖效率為97%，在10-25A g^-1時為100%，具有較高的可逆性。如圖2e所示，與目前最先進的鐵基水電池相比，F(xiàn)e||C-PANI具有良好的高倍率性能。此外，F(xiàn)e||C-PANI電池具有良好的循環穩定性，在25A g^-1的特定電流下，在39,000次循環后保持穩定，容量保持率為84%。相比之下，由于Fe||PANI電池的電化學降解，傳統PANI電池的容量在5000次循環內迅速衰減。Fe||C-PANI電池的性能優于大多數報道的水系金屬電池（圖2g）。

C-PANI的電荷儲存機理

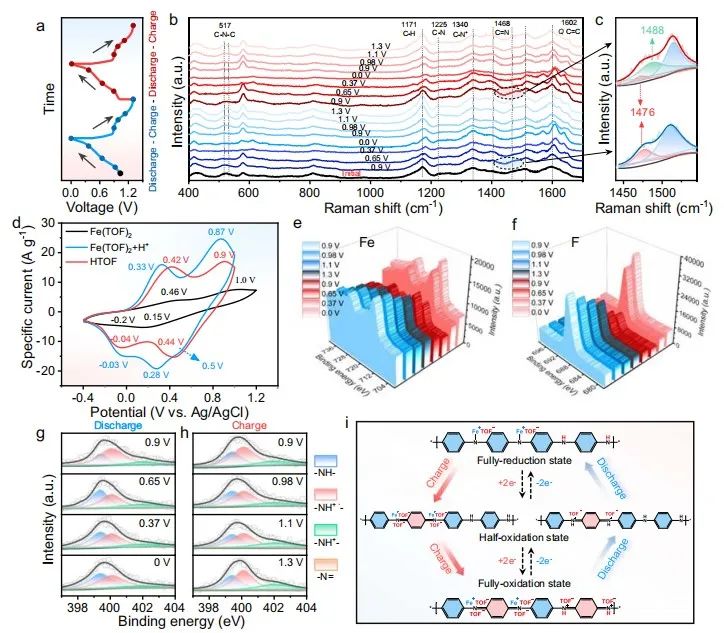

圖3. C-PANI電荷儲存機制的研究。

一般來說，水電池具有快速的倍率性能，這主要?dú)w因于質子存儲是通過格羅圖斯機制，表現出快速的傳導。質子的運動類似于牛頓的搖籃，當局部質子取代發生時會導致長程運輸。為了探究質子是否參與了C-PANI陰極充放電過程中的反應，作者進行了原位紫外-可見吸收光譜、原位拉曼和非原位XPS分析。原位紫外-可見吸收光譜結果顯示當Fe||C-PANI從0.9 V充電到1.3 V時，在430 nm和830 nm處的兩個吸收帶，對應于帶電的陽離子物質，出現了藍移。當從0.9 V放電到0V時，出現紅移并延伸到980 nm的波長，對應于C-PANI陰極從完全氧化態向完全還原態的轉換。Fe||C-PANI的第一圈和第二圈充放電曲線如圖3a所示，相應的原位拉曼結果顯示，在1602 cm^-1處醌類節段的特征帶發生了顯著的位移，并逐漸恢復到初始狀態（圖3b），證明了充放電反應是高度可逆的?，F(xiàn)有峰的消失和出現表明C-PANI的分子結構已經發生了轉變。

在第一次放電過程中，在1476 cm^-1處的能帶強度減小并完全消失。當在0.9 V處的第一次放電和第二次放電時，能帶逐漸重新出現，在1488 cm^-1處出現一個能帶，表明H⁺和Fe（II）離子與C-PANI半氧化態的亞胺氮配位（圖3c）。在1488 cm^-1處出現能帶，伴隨著C-PANI中鐵離子被氫離子取代反應（圖3c），只有在第一次電荷到0.9 V后才出現，這與Ti與PANI共價鍵合的結果相似。在517 cm^-1處，屬于平面外的C-N-C扭轉，也顯示出類似的變化。在第一次放電過程中，C-PANI中的=N-被還原為-N^?，它可以與含有Fe²⁺的離子相互作用。

根據以往關于水電池中有機正極活性物質中H⁺的報道，水合H⁺的直徑比水合Fe²⁺要小得多，作者推測H⁺和Fe²⁺與C-PANI共反應。通過在0.1 M Fe(TOF)₂, 0.1 M HTOF, 0.1 M Fe(TOF)₂電解質中加入HTOF，C-PANI的CV曲線組成驗證了這一假設（圖3d）。作者采用0.1 M Fe(TOF)₂的低濃度電解質，防止Fe(TOF)₂水解進一步產生質子，從而影響試驗結果。在0.1 M Fe(TOF)₂電解質中，在0.15/?0.2V vs. Ag/AgCl處有兩個還原峰，在0.46/1.0 V處有兩個氧化峰。分別對應于C-PANI的完全還原態轉化為完全氧化態。然而，在0.1 M HTOF電解質中，兩個還原峰偏移到0.44/?0.04 V vs. Ag/AgCl，氧化峰偏移到0.42/0.9 V vs. Ag/AgCl。值得注意的是，在pH=0.5的0.1 M Fe(TOF)₂電解質中加入HTOF，隨后的三個還原峰出現在大約0.5、0.28和?0.03V vs. Ag/AgCl，這意味著在放電過程中發生了三個反應?？梢酝茢?，在pH=0.5的0.1 M Fe(TOF)₂電解質中0.5 V處的峰和HTOF中0.44 V處的峰對應于H⁺與C-PANI之間的反應。此外，在pH=0.5的0.1 M Fe(TOF)₂中在0.33 V和0.87 V時只觀察到兩個氧化峰。這是因?yàn)檫@些步驟發生得太快， H⁺氧化反應和含有Fe²⁺氧化反應的離子重疊，無法區分。這些結果證明了H⁺和含F(xiàn)e²⁺的離子在C-PANI陰極的充放電反應中起著共同的作用。根據上述分析，F(xiàn)e||C-PANI電池的快速倍率性能歸因于C-PANI的高電導率和格羅圖斯H⁺輸運機制。

非原位XPS結果顯示，在充電過程中，隨著電位從0.9 V增加到1.3 V，鐵的強度逐漸降低。有趣的是，在放電過程中，0.9 V時的鐵的強度幾乎與1.3 V時相同，而強度在0.65 V時下降到最小值，并從0.65 V到0.0 V逐漸增加到最大值。換句話說，在充電過程中和放電到半氧化狀態，鐵離子逐漸從C-PANI中去除，直到半氧化狀態下鐵離子含量達到最低水平（圖3e）。在放電過程中，隨著C-PANI從氧化態轉變?yōu)榘胙趸瘧B(tài)，C-PANI中的鐵離子同時逐漸被氫離子交換，這導致半氧化C-PANI在0.65 V時鐵離子含量最低。在接下來的從半氧化狀態放電到完全還原狀態的過程中，鐵離子被反向嵌入C-PANI中并與之發生反應。在充放電過程中，F(xiàn) 1s的強度表現出與Fe 2p強度相同的趨勢（圖3f）。更合理的解釋可能是，由Fe²⁺和TOF^?以1：1的比例形成的一價配合物陽離子與C-PANI的充放電相互作用，這可以降低二價Fe²⁺的強電荷密度，并降低與宿主材料的強靜電相互作用，加快反應動力學，提高電化學性能。

通過C-PANI陰極N 1 s的非原位XPS譜，可以證實C-PANI在充放電過程中的可逆變化（圖3g，h）。在圖3g所示的放電過程中，質子化胺（-NH^+·-，400.3 eV)和質子化亞胺（-NH⁺-，402.4 eV)的強度降低，苯類胺（-NH-）的強度增加，表明C-PANI從氧化態轉化為還原態。在接下來的充電過程中，質子化胺和質子化亞胺的強度增加，苯類胺的強度降低（圖3h）。圖3i中展示了相應的充放電機制。對于Fe²⁺參與C-PANI轉化反應的0.13 V/ 0.9 V和?0.2V/0.39V兩個電對，峰電位幾乎相同。然而，對于Fe(TOF)₂，每對內的峰值電位間隙都很小。該值的變化是由于電解液中pH值的不同所致。Fe³⁺/Fe²⁺的標準電極電位比標準氫電極為+0.77。在第一個還原峰出現之前，F(xiàn)e³⁺離子被還原為Fe²⁺離子。

電致變色電池的性能分析

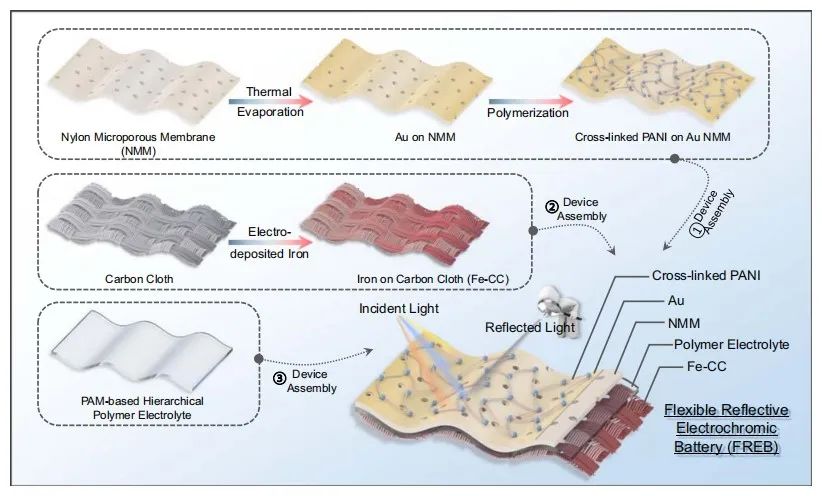

圖4. 柔性反射型電致變色電池的制備工藝示意圖。

到目前為止，許多水系電致變色電池都專注于光學透射率，并開發了這些用于智能窗口和信息顯示的電池。此外，柔性反射電致變色器件廣泛應用于航空航天熱控制和偽裝。本文中作者也開發能夠同時存儲能量和執行電致變色功能的雙功能柔性反射電致變色電池（FREBs）。FREB的制備路線如圖4所示。在尼龍66微孔膜上蒸發純金，制備了柔性導電金多孔膜（FCAPF）；然后在C-PANI陰極的Au尼龍66膜上進行化學氧化。將金屬鐵在碳布基板上電沉積制備了柔性陽極。然后，將聚丙烯酰胺水凝膠和含1 M Fe(TOF)₂的非織造復合膜電解質夾在在電沉積鐵和C-PANI電極之間組裝一個FREB。

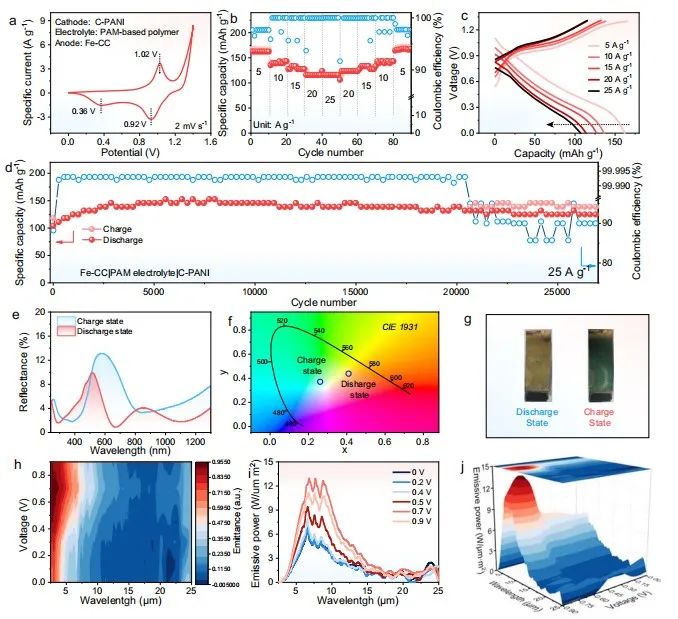

圖5. FREB的電化學性能。

圖5a中對FREB的CV分析顯示了反應電位。在1.3 V以上，由于電化學過氧化和降解，以水凝膠為電解質，出現了不可逆氧化峰。5A g^-1電流密度下，F(xiàn)REB器件可以傳遞163 mAh g^-1的放電容量（圖5b，c）。隨著電流速率的逐漸增加，在10、15、10、20和25A g^-1時，F(xiàn)REB電極的平均可逆放電容量分別為136、126、114和107mAh g^-1。當電流從25A g^-1下降到初始的5A g^-1時，放電容量完全恢復，顯示出良好的倍率能力。圖5c顯示了FREB器件在不同特定電流下的恒流充放電曲線。值得注意的是，在25A g^-1的高電流倍率下，在兩個充放電過程中都能很好地識別出平臺，并獲得了107mAh g^-1的高比容量（圖5c）。經過27,000次循環后，F(xiàn)REB保持了其最大容量的82%，顯示了良好的長期循環性能（圖5d）。庫侖效率在27000次循環后波動，可能有以下原因引起：1.柔性電致變色電池不是100%密封為扣式電池，經過20000次循環后，水凝膠電解質的含水量逐漸減少；2.C-PANI的電化學降解。與其他報道的柔性水水凝膠電池和電致變色電池相比，F(xiàn)REB具有優異的長期和穩定的循環性能。

作者用反射光譜法表征了FREB的可見光區域電致變色性能。圖5e顯示了FRED在充放電狀態下的可見光譜和近紅外區域反射光譜。帶電狀態的器件在400-1300nm區域表現出最大反射率，這是C-PANI顏色，與相應的放電態的光譜相比，藍移了80-160nm。這種變化歸因于金電極的混合光譜和還原的C-PANI透明態。此外，該條帶比釋放狀態時更寬，表明形成了醌類碎片。圖5f顯示了根據圖5e的原位光譜計算得出的CIE 1931 xy色度坐標在充電/放電狀態下的變化，證明了FREB的CIE顏色空間可以從充電到放電狀態進行調整。由于C-PANI，器件表現出電致變色行為，其顏色由放電狀態的黃色變?yōu)殡姾蔂顟B(tài)的綠色（圖5g）。為了進一步評價紅外調節性能，作者在0V~0.9V之間進行了原位光譜發射率表征。在2.5-25μm的波長范圍內，發射率演化的等高線圖如圖5h所示。隨著電壓的增加，發射率在2.5-7.5μm的波長范圍內逐漸增大，證明了FREB具有動態調節紅外區域發射率的能力。

為了證明FREB的熱管理性能，在從0.9 V到0V的下降電壓下，獲得了FREB的發射功率曲線（2.5-25μm），如圖5i所示。在4.5 μm時，F(xiàn)REB的發射功率為4.5 W/μmm²，增加到12.1 W/μmm²，三維等高線圖也呈現出相同的趨勢（圖5j），這表明其具有良好的應用潛力。由于電池是反射電致變色電池，它具有以下附加優點：(1)該裝置可能呈現不同顏色，可融入周圍環境；(2) 具有熱管理能力；(3) 儲能狀態也可以通過C-PANI所顯示的顏色來方便地監測。

文獻信息

Haiming Lv, Zhiquan Wei, Cuiping Han, Xiaolong Yang, Zijie Tang ,Yantu Zhang, Chunyi Zhi,Hongfei Li. Cross-linked polyaniline for production of long lifespan aqueous iron||organic batteries with electrochromic properties. Nature Communications.2023,14:3177.

https://doi.org/10.1038/s41467-023-38890-y
