引言

固態電池（SSB）比液態鋰離子電池具有更好的安全性和更高的能量密度，作為下一代儲能設備而備受推崇。在各種固態電解質（SSE）中，固體聚合物電解質（SPE）由于其高柔性和良好的界面接觸等優點被認為是能夠大規模工業化的材料。然而，SPE受到其慢離子動力學和低選擇性Li⁺傳輸?shù)南拗?，?dǎo)致電池的整體性能不理想。此外，SPE在高電壓下的不穩定性嚴重阻礙了其實際應用。為了滿足未來儲能的 要求，開發新型材料、改進架構、優化傳統 SPE和了解Li⁺傳輸機制的需求不斷增加。

構建主客體識別SPE 是克服SPE固有缺陷的一種新策略。在這個獨特的體系中，鋰鹽和溶劑分子是可以被主體識別的客體，從而削弱陽離子和陰離子的靜電相互作用，降低遷移能壘，增強離子電導率，并抑制鋰枝晶的形成。此外，設計合適的主體還可以擴展電壓窗口并提高SPE的機械性能，從而使其能夠與高鎳正極良好匹配。然而，迄今為止還沒有與主客識別SPE相關的研究。因此，開發這種具有有效主機的杰出系統來應對SSB 的挑戰是非常必要的。

首先，合適的主體材料的設計是該系統的關鍵。金屬有機框架（MOF）由于其良好的表面化學性質、豐富的離子傳輸通道和可調節的結構等優點，可以作為電解質中有用的主體。然而，盡管最近在SSE 中引入了一些MOF 用于SSB，但它們的電化學性能仍然受到SSE和電極之間不令人滿意的離子傳輸?shù)睦_。此外，主客體結構的功能也受到界面問題的阻礙。因此，與電極建立良好的界面接觸是主客體識別SSE的另一個重要方面。根據我們的最新研究和其他報告，通過便捷的原位聚合方法制備的凝膠聚合物電解質（GPE）顯示出良好的界面性能，為實際主客體識別SPE的設計提供了有效的思路。但其耐高壓能力和機械強度還有待進一步提高。因此，結合MOF 和原位GPE技術的優點來開發原創的主客體識別SPE將具有重要的學術和工業價值。然而，此類研究相當罕見，相關機制尚不清楚。

成果簡介

近日，云南大學的郭洪教授等人提出了一種新穎的主客體識別凝膠聚合物電解質（GPE）策略，并進一步結合原位聚合技術構建了MOFs-GPE體系。創新地，具有協同多個位點的Ti-MOF作為GPE的“宿主”平臺來調節電解質性能；它們不僅可以作為Li⁺離子傳導的高效加速器，而且在機械強度和耐高電壓方面具有良好的性能。MOFs-GPE系統能夠?qū)崿F(xiàn)最先進的正極LiFePO₄和高壓LiNi_0.9Co_0.05Mn_0.05O₂的穩定運行。組裝好的LiNi_0.9Co_0.05Mn_0.05O₂|G@MOFs(Ti)|石墨全電池表現出良好的循環穩定性，在室溫下循環250次后容量保持率為71.4%。原位測量和DFT計算表明，引入的MOF主體可以加速復合電解質中Li⁺離子的傳輸動力學。這項工作為改善主客體識別SPE 中的離子傳輸以及了解潛在的Li⁺動力學機制提供了重要指導。該研究以題目為“Constructing host–guest recognition electrolytes promotes the Li+ kinetics in solid-state batteries”的論文發表在國際頂級期刊《Energy & Environmental Science》。

圖文導讀

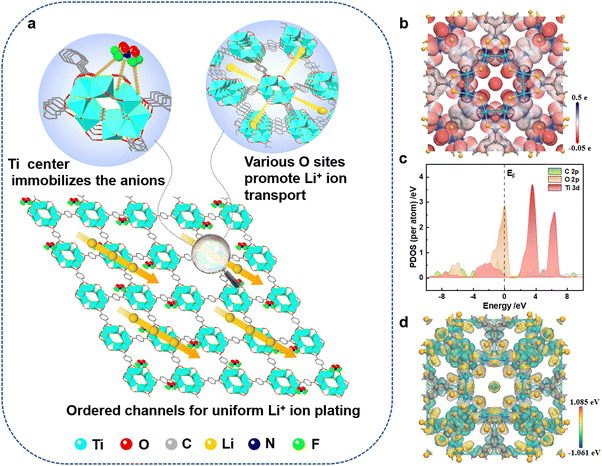

【圖 1】MOF (Ti) 主體的設計原理。（a）MOF（Ti）的結構優勢促進Li⁺離子快速傳輸?shù)臋C(jī)制示意圖。(b) MOF (Ti) 的電荷密度差圖。(c) MOF 中 C、O和 Ti的計算 PDOS (Ti)。(d) MOF (Ti) 的 ESP。

主客體識別電解質的設計與表征

MIL-125(Ti)是一種由Ti₈O₈八面體和有機配體O₂C–C₆H₄–CO₂構成的鈦基MOF，具有3D孔道和豐富的離子結合位點，被選擇作為一個“宿主”，表示為MOF (Ti)（圖S1，ESI ?）。從電荷差計算結果可以看出，Ti原子和O原子分別存在明顯的電荷離域和電荷局域化（圖1b）。因此，分析了預計的部分態密度（PDOS）以了解電子行為的貢獻（圖1c）。很明顯，Ti 3d 軌道在 3.52 eV 處顯示出明顯的峰值，而O 2p軌道位于接近費米能級的較低位置（E_F，EV = 0 eV）。同時，C 2p軌道表現出與E_F相交的稍寬的軌道，這意味著該結構中的電子轉移非常有效。此外，明顯的p-d軌道耦合使C元素能夠穩定Ti和O位的價態，有助于穩定性的提高。此外，根據靜電勢（ESP）結果，還清楚地證明Ti和O位點可以分別作為陰離子和陽離子單元的吸附活性位點（圖1d）。這意味著MOF主體令人滿意地提供了各種活性位點，可以促進Li⁺離子從溶劑中解吸并加速均勻傳輸。此外，MOF（Ti）可以通過水熱法輕松制備，并提供廣闊的傳輸通道以加速電解質中的Li⁺動力學。反應機理示意圖如圖S2（ESI ?）所示。首先使用X 射線衍射(XRD) 對所制備的MOF (Ti) 粉末進行表征，如圖S3 (ESI ? )所示，并與標準模擬圖顯示出良好的匹配。使用掃描電子顯微鏡(SEM) 和透射電子顯微鏡(TEM) 來表征MOF (Ti)的形貌。如圖S4（ESI ?）所示，MOF（Ti）呈現均勻分散的薄餅狀形態，厚度為100-200 nm，尺寸為200-500 nm。相應的高分辨率TEM映射圖像（圖2a）直接顯示了元素C、O和Ti的均勻分布。此外，在X射線光電子能譜（XPS）光譜中（圖S5，ESI ?），可以觀察到屬于MOFs（Ti）的C 1s、O 1s和Ti 2p的特征峰，表明MOFs（Ti）已經成功合成。此外，檢測并計算出MOF (Ti)的平均孔徑和比表面積分別為4.44 nm 和770.88 m²g^-1（圖S6，ESI ?），證實了MOF的高孔隙率（Ti)宿主，有利于增強其離子篩選能力。

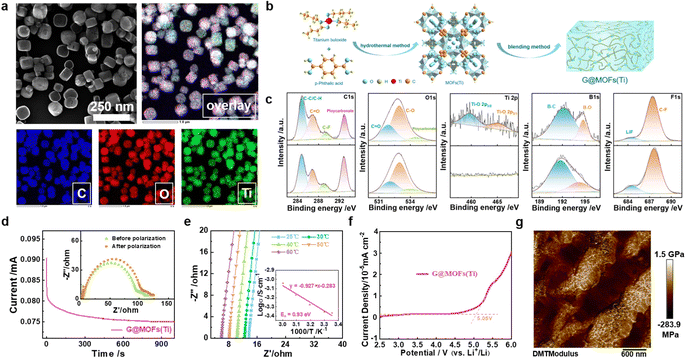

【圖 2】G@MOFs (Ti) 的物理和化學性質。(a)合成的 MOFs (Ti) 粉末的HRTEM 圖像。(b) G@MOFs (Ti) 的合成過程。(c) GPE（底部）和G@MOFs (Ti)（頂部）的XPS 譜。(d) G@MOFs (Ti) 的計時電流曲線（插圖顯示極化前后的EIS 曲線）。(e) G@MOFs (Ti) 在25–60 °C時的離子電導率（插圖顯示相應的阿倫尼烏斯圖）。(f) G@MOFs (Ti) 的LSV 曲線。(g) G@MOF (Ti) 的楊氏模量圖。

利用MOFs（Ti）主體和原位聚合技術，通過共混方法可以獲得一種具有選擇離子功能化的新型復合SSE。制備過程如圖2b所示，所得復合GPE@MIL-125(Ti)電解質記為G@MOFs(Ti)。選擇商業電解質（LE）和不含MOF（Ti）主體的GPE 進行比較。GPE和 G@MOFs (Ti) 的化學狀態和表面化學成分通過XPS測量獲得。相應的結果和C 1s、O 1s、Ti 2p、B 1s 和F 1s 譜的元素分布數據如圖2c所示，表明引入MOF(Ti)后價電子沒有變化。此外，熱重分析(TGA) 曲線證實了引入MOF (Ti)后熱穩定性得到改善（圖S7，ESI ?）。通過構建MOFs（Ti）主體聚合物骨架來減弱Li⁺離子與陰離子之間的相互作用，G@MOFs（Ti）可以獲得0.71的高t_Li⁺和1.36 × 10^-3S cm^-1的優異離子電導率在25 °C 和低活化能（E a = 0.93 eV）下，如圖2d 和e所示。盡管如此，GPE顯示出較低的離子電導率（1.04 × 10^-3S cm^-1）、t_Li⁺為0.61 和較高的E_a（1.39 eV）（圖S8，ESI ?）。這些結果表明3D 多孔MOF (Ti) 固定陰離子和促進Li⁺離子傳輸?shù)膹?qiáng)大能力。優異的氧化穩定性對于高能量密度SSB 非常重要。如圖2f所示，G@MOFs (Ti) 顯示出比LE (4.45 V) 和GPE (4.83 V)更寬的電勢（5.05 V vs. Li⁺/Li）（圖S9，ESI ?），表明MOFs (Ti) 主體貢獻了良好的電化學穩定性。此外，還使用原子力顯微鏡(AFM) 測試了GPE 和G@MOFs (Ti) 的機械強度（圖2g和圖S10，ESI ?），其平均楊氏模量分別為251 和465 MPa。這一結果表明G@MOFs(Ti)比GPE具有更大的機械強度，這可能是由于MOFs(Ti)具有更大的面積，并且聚合物鏈在外力作用下不易發生相對滑移，從而提高電解液的機械強度。此外，G@MOFs（Ti）的表面富含羥基，可作為離子跳躍位點并進一步促進離子傳導。接觸角測試（圖S11，ESI ?）證明了電極和隔膜之間顯著的界面親和力和潤濕性。G@MOFs（Ti）具有高離子電導率、小遷移能壘、寬電化學窗口、增強的機械強度和良好的界面接觸，有望提高電化學性能。

原位制備的G@MOFs (Ti)中鋰金屬的相容性

為了確認使用MOF（Ti）作為主體來空間控制Li 電沉積的可能性，組裝了Li|Li對稱電池并在逐步電流密度下進行測量。電壓-時間圖如圖3所示，表明所有電池的極化隨著循環過程中電流密度的增加而增加。對于不含MOF（Ti）的基于GPE和LE電解質的Li|Li電池，在2 mA cm^-2下分別檢測到126 mV和531 mV的較大極化（圖3a和c）。Li|LE|Li電池在0.8 mA cm^-2下循環175次后表現出明顯的過電位和短路，這可歸因于Li⁺離子的不均勻聚集，加劇了鋰枝晶的形成（圖3b）。相比之下，使用GPE的電池的過電位呈現逐漸降低的趨勢，并且電池的循環穩定性提高至500h（圖3d）?；诓煌琈OF (Ti) 含量的電解質的Li|Li 對稱電池的性能如圖S12 (ESI ? )所示?？梢缘贸鼋Y(jié)論，最佳含量是MOFs (Ti)-15，這導致在2 mA cm^-2下81 mV的低得多的過電勢和均勻的Li⁺電鍍/剝離行為（圖3e）。相應的工作時間在0.8 mA cm^-2下增加至1000 h （圖3f），表明G@MOFs (Ti)-15電解質具有良好的電化學穩定性。為了直接觀察MOFs（Ti）改性電解質的鋰枝晶電阻現象，檢測了原位光學顯微鏡圖像，以觀察5 mA cm^-2電化學沉積過程中鋰枝晶的生長過程。當電解質為LE時，5分鐘后可以在實時光學圖像中觀察到鋰枝晶的生長（圖3g）。不久之后，形成了鋰枝晶分布不均勻的苔蘚狀區域（由紅色箭頭突出顯示）。令人印象深刻的是，在MOF（Ti）改性電解質體系中可以獲得并保持光滑且無枝晶的鋰層。隨著沉積時間增加到30分鐘，在不含MOFs（Ti）的GPE電解質中局部出現少量Li枝晶（圖3h），而在MOFs（Ti）修飾的電解質體系中沒有枝晶生長（圖3i））。引入的MOF主體有利于控制Li⁺離子在整個Li電極上的均勻快速沉積，并抑制Li枝晶的生長，進一步有利于更好的對稱電池性能。

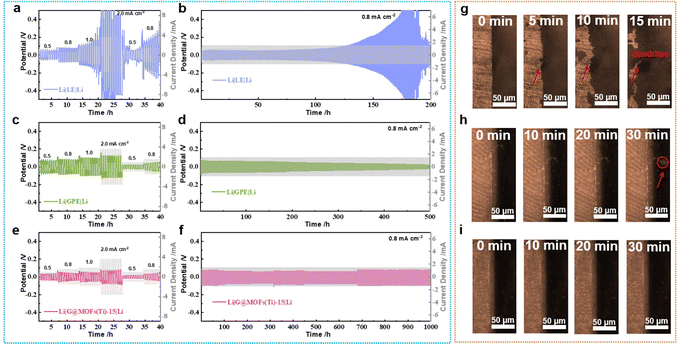

【圖 3】原位制造的G@MOF (Ti)中的鋰金屬相容性。(a)、(c)和分別為LE、GPE和G@MOFs (Ti)的鋰對稱電池在電流密度為0.5、0.8、1和2 mA cm^-2時的鍍/脫鋰循環曲線. (b)、(d)和分別是LE、GPE和G@MOFs (Ti)在0.8 mA cm^-2下的長期Li沉積/剝離曲線。(g)–(h)分別在LE、GPE和 G@MOFs (Ti) 基鋰電極上原位鋰沉積的光學圖像，沉積電流密度為5 mA cm^-2。

原位制備的G@MOFs (Ti) 的電化學性能

受益于適當含量的MOFs (Ti)，組裝的LFP|G@MOFs (Ti)-15|Li電池在0.1、0.2時表現出168.5、166.7、166.2、153.1、138.0和101.7 mAh g^-1的比容量值、0.5、1、2和5C分別表示其良好的倍率性能。在1C 下測試時，LFP|G@MOFs (Ti)-15|Li 電池呈現出500個循環的合理電池壽命，最終表現出2.7 mAh g^-1的輕微容量損失，相當于98.1%的容量保持率（圖.S13，ESI ? )。如圖S14（ESI ?）所示，將LFP|G@MOFs (Ti)-15|Li的工作電壓平臺與LFP|LE|Li和LFP|GPE|Li在不同循環下的工作電壓平臺進行了比較，證明了G@MOFs (Ti)-15電解質和電極之間具有良好的界面穩定性。基于具有不同MOF (Ti)含量的電解質的電池的性能如圖S15 (ESI ? )所示。為了進一步了解LFP|G@MOFs (Ti)-15|Li改進的性能和循環穩定性，采用準原位電化學阻抗譜（EIS）來研究循環過程中的界面演化。所應用的等效電路如圖S16 (ESI ? )所示。高頻、中頻和低頻區域的半圓分別對應于SSE的體電阻、通過正極/SSE界面的電荷轉移電阻和負極/SSE界面電阻。如圖S17a (ESI ? )所示，LFP|LE|Li的界面電阻隨著循環而顯著增加，尤其是在第220次循環后突然增加。相比之下，GPE（圖S17b，ESI ?）和G@MOFs（Ti）-15（圖S17c，ESI ?）電解質體系的電荷轉移電阻遠低于LE電解質體系。表明電解質/電極界面的副反應受到抑制。值得注意的是，G@MOFs (Ti)-15電解質體系表現出較小的循環前阻抗值（34 Ω），并在循環過程中保持較低的阻抗變化趨勢，表明其具有優異的擴散行為。因此，MOF（Ti）主體促進了Li⁺離子的界面動力學并減少了電池的極化。這些結果與上述分析高度一致，進一步證明了MOFs（Ti）主體的積極作用。

隨著需求的不斷增長，對高壓電池系統的需求也越來越大，NCM90正極已被證實滿足要求。進一步評估了G@MOFs (Ti)-15電解質與高壓正極的相容性。如圖4a-c和圖S18a（ESI ? ）所示，根據0.1C至5C的比容量和電壓曲線，NCM90|G@MOFs (Ti)-15|Li的容量可以達到181.3，1、2和5℃下分別為150.5和75.7 mAh g^-1；這些值絕對高于NCM90|LE|Li和NCM90|GPE|Li，反映了G@MOFs（Ti）基固態電池的更快充電特性。此外，可逆性測量證實，當倍率降低至0.1C時，比容量可恢復至216.9 mAh g^-1，表明G@MOFs (Ti)-15電解質體系具有優異的界面穩定性和Li⁺傳輸性能。此外，NCM90|G@MOFs (Ti)-15|Li 在0.5C 下可提供超過180個循環的合理循環穩定性，最高容量保持率為78.8%（圖S18b，ESI ?）。構建并測試了全電池，以驗證復合電解質的實際性能，其中采用NCM90作為正極，預嵌入鋰的石墨作為負極。結果發現，所得NCM90|G@MOFs (Ti)-15|石墨不僅具有良好的倍率性能（圖4d），而且在0.5C下表現出250次循環的穩定循環能力，容量保持率高達71.4%（圖4e）。對于GPE和LE電解質系統，保留率僅為38.5%和57.1%（250次循環后為81.63 mAh g^-1和117.3 mAh g^-1）。值得注意的是，LFP|G@MOFs (Ti)-15|Li 和NCM90|G@MOFs (Ti)-15|Li 的倍率和循環性能均與之前報道的MOFs SSB進行了比較基于SE（圖4f）。40–44具體性能值的比較如表S1 (ESI ? )所示。所有結果表明，G@MOFs (Ti)-15 是 SSB的潛在電解質，并且可以理解基于MOF 的GPE 的“MOF主體”結構設計的有效性。此外，使用XRD測試說明了循環后正極的結構穩定性（圖S19，ESI ?）。無明顯變化；因此，可以確認高穩定性。這些結果進一步證明了G@MOFs (Ti)-15電解質在實際應用中的潛力。

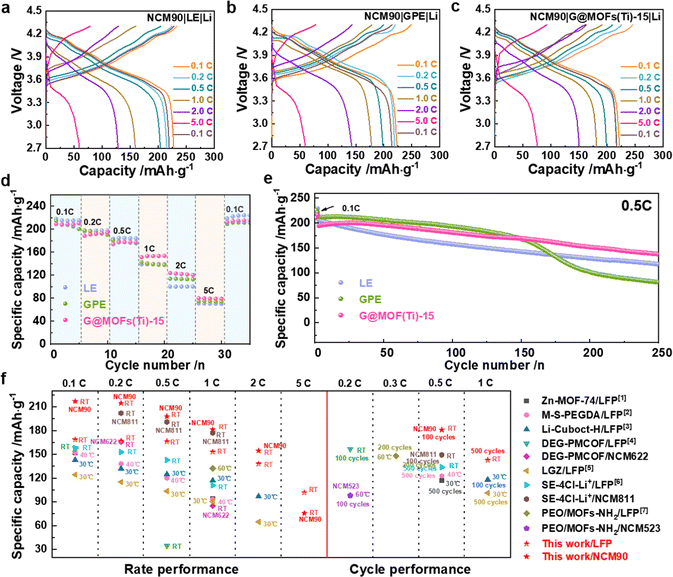

【圖 4】原位制備的G@MOFs (Ti)的電化學性能。(a)–(c)分別是NCM90|LE|Li、NCM90|GPE|Li和NCM90|G@MOFs (Ti)-15|Li的充放電循環曲線。(d) LE、GPE和 G@MOFs (Ti) 基NCM90|石墨全電池的倍率性能。(e) LE、GPE和 G@MOFs (Ti) 基NCM90|石墨全電池在0.5C 倍率下的循環性能。(g)不同基于 MOF的 SSB的性能比較。

電池氣體釋放的原位表征

產氣量是評價高能量密度電池安全性的最重要指標之一。46為了動態監測電池系統中氣體釋放的演變并追蹤具有MOFs (Ti)主體的電解質在充電和放電過程中對界面化學的影響，建立了原位微分電化學質譜(DEMS)聯合系統并采用電化學電池。在此，產生各種類型的氣體，包括H₂、C₂H₂、C₂H₄、CO、CH₄、H₂O、O₂、CH₃OH、CH₃CH₂OH、CO₂、C₂H₆、HCHO、CH₃CHO和HCOOH測量了由不同電解質組裝的NCM90|Li半電池在4.0、4.2、4.4和4.6 V的0.5C恒流下逐步電壓充電。有趣的是，如圖S20a（ESI ? ）所示，CO₂的產生（質荷比m/z = 44）主要在NCM90|LE|Li電池中在充電過程開始時觀察到。2.5-3.5 V 區域，這可歸因于SEI的形成和分解。NCM90|LE|Li電池產生的CO₂在4.4 V 時達到最大值。由于LE 電解質與NCM90正極之間的相容性較差，過渡金屬的溶解產生超氧自由基(O₂^–)，進一步分解電解液中的溶劑產生CO₂。最終，電解液的不斷消耗和氣體的產生會縮短電池的使用壽命并影響其安全性。對于GPE電解質，在充電狀態開始時僅在3.5-4 V處發現一個弱峰（圖S20b，ESI ?），這表明電解質和電極之間存在化學界面反應。與此形成鮮明對比的是，采用G@MOFs (Ti)-15電解質的NCM90|Li電池即使在4.6 V的高電壓下也沒有表現出CO₂生成（見圖5a），這表明G@MOFs（Ti）的巨大有效性)-15防止電極界面發生副反應。這些結果很大程度上受益于具有高度有序空腔結構的MOFs（Ti）主體，它可以調節離子功能并抑制溶劑的還原分解和氣體產生。

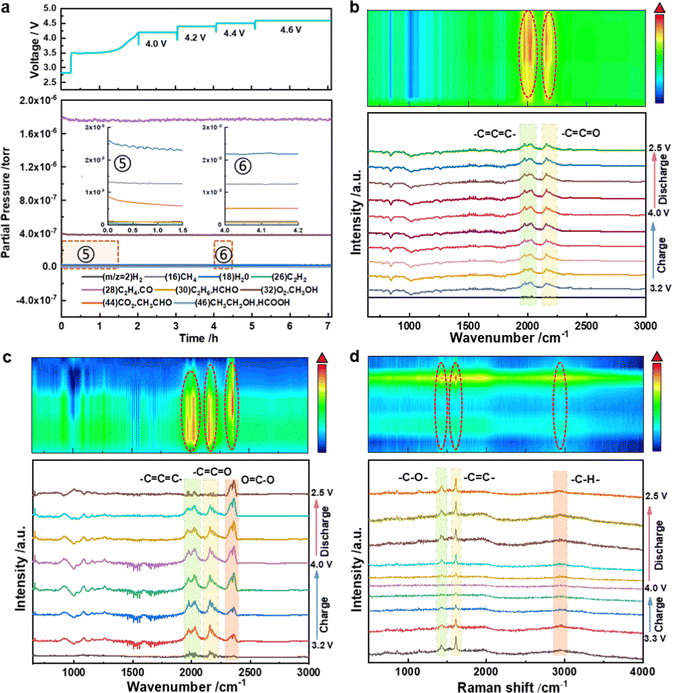

【圖5】電池氣體釋放和主客體相互作用機制的原位表征。(a) NCM90|G@MOFs (Ti)|Li 電池各種質量信號的電壓分布和相應的原位DEMS結果。(b)和 (c)分別是GPE 和G@MOFs (Ti)的原位FT-IR光譜和相應的等高線圖。(d) G@MOFs (Ti) 的原位拉曼光譜和相應的等高線圖。

主客體相互作用機制的原位表征

為了全面監測G@MOFs (Ti)-15電解質的主客體相互作用并揭示電化學勢影響下的本征離子傳輸動力學，原位傅里葉變換紅外光譜被認為是一種有效的技術。表征電極-電解質界面。49如圖5b 和c所示，GPE和 G@MOFs (Ti)-15 均顯示出特征吸收帶的出現，包括對應于 –C C的1918–2076 cm^-1和2117–2245 cm^-1處的特征碳酸亞乙酯(EC) 和LiTFSI 中的C–和 –C CO伸縮振動模式。23值得注意的是，電解液中有機化合物的特征峰強度隨充放電過程中電壓的變化呈現可逆趨勢，如映射圖中的紅色圓圈所示。具體而言，GPE和 G@MOFs (Ti)-15的光譜顯示充電過程中峰強度持續增加。相反，峰值強度隨著放電過程中電壓的下降而降低，表明Li⁺擴散的方向是從電解質到負極，并且Li⁺離子在充電和放電過程中是可逆?zhèn)鬏數摹Ｖ档米⒁獾氖?，MOFs（Ti）主體的引入并沒有改變特征峰的位置，這證明電解質的原始離子遷移機制得到了保持。此外，MOFs（Ti）主體的存在在2297-2384 cm^-1處產生了一個新譜帶，對應于有機羰基（O C-O），峰強度的差異表明MOFs（Ti）對電解液中離子遷移的化學環境起到一定的調節和優化作用。為了進一步確定MOFs (Ti)主體在電化學過程中的結構轉變并研究反應機制，進行了原位拉曼光譜。此外，原位拉曼光譜的區域特異性測試對于揭示僅發生在MOF (Ti)區域的結構變化特別具有啟發性（圖S21a，ESI ?）。如圖5d所示，MIL-125(Ti)的初始特征峰出現在1460-1330 cm^-1、1600-1520 cm^-1和2950-2850 cm^-1區域，與高頻羧基相關。當沒有電流時，基團（-C-O-）、芳族化合物（-CC-）和低頻C-H鍵。隨著充電的繼續，觀察到拉曼光譜的明顯變化。MOFs（Ti）的特征峰強度隨著電壓的增加而逐漸降低，特別是當電壓增加到4.0 V時。相應地，MOFs（Ti）的特征峰強度在放電過程中隨著電壓的降低而增加。MOFs（Ti）在2950-2850 cm^-1處峰位置的變化可以在圖S21b（ESI ? ）中得到證實，這表明MOFs（Ti）的兩個主要輔助活性位點是高頻羧基（ –C–O–)和芳族化合物。這些結果表明MOFs (Ti)主體可以可逆地調節離子遷移。此外，MOFs（Ti）主體的輔助機制被證明可以促進鋰離子通過具有富電子活性位點的發達結構的快速均勻傳輸。

MOFs (Ti) 主體的離子傳輸機制和電化學穩定性模擬

通過計算擴散能壘揭示了Li⁺快速擴散的機理。首先，電子從TFSI 陰離子的中心N 原子轉移到Ti 位點，導致鋰鹽更多的電離和TFSI陰離子更好的固定化，并進一步釋放鋰陽離子（圖S22，ESI ? ）。游離的Li⁺離子在整個擴散過程中與各個O位點結合，最終穿過MOF（Ti）的孔。可以推斷出O位點（Ti-O-Ti、C-O-Ti、C-O-O）和Li⁺（分別記為Li-O1、Li-O2和Li-O3）之間的三個擴散路徑考慮周期性幾何（圖6a、d和g）。同時，三種類型O 的化學位置在圖S23 (ESI ? )中清晰放大。如圖6b、e和h所示，Li-O2路徑中Li⁺擴散的能壘計算為0.286 eV，而Li-O1和Li-O3路徑的能壘分別為0.364和0.687 eV。，表明MOF改性電解質的Li-O2 路徑中傾向于快速Li⁺傳輸。為了收集Li⁺離子跨不同氧位點遷移的能壘差異的證據，研究了晶體軌道漢密爾頓布居(COHP)。積分到費米能級（ICOHP）后的能量值是鍵合強度的有效評價，這意味著ICOHP越負，鍵能越強。如圖6c、f和i所示，Li-O1、Li-O2和Li-O3的ICOHP值分別為-0.376 eV、-0.443 eV和-0.997 eV，這表明Li之間的相互作用+離子和各種O位點可以按Li-O1、Li-O2、Li-O3從小到大的順序排列。Bader電荷轉移值進一步證實了這一發現，相比之下，Bader電荷轉移值表現出更顯著的趨勢。值得注意的是，Sabatier定理指出，適度的結合力可能會加速反應，這表明Li⁺離子可能在O2位點表現出最高的遷移效率；該結果與計算的擴散勢壘一致。這些結果共同表明，引入的3D 多孔MOF（Ti）主體提供了各種選擇性篩分位點來均勻調節Li⁺的擴散行為，這不僅可以加速復合電解質中Li⁺離子的傳輸動力學，還可以促進均勻的Li⁺沉積在電極界面上，提高了電池的電化學性能。

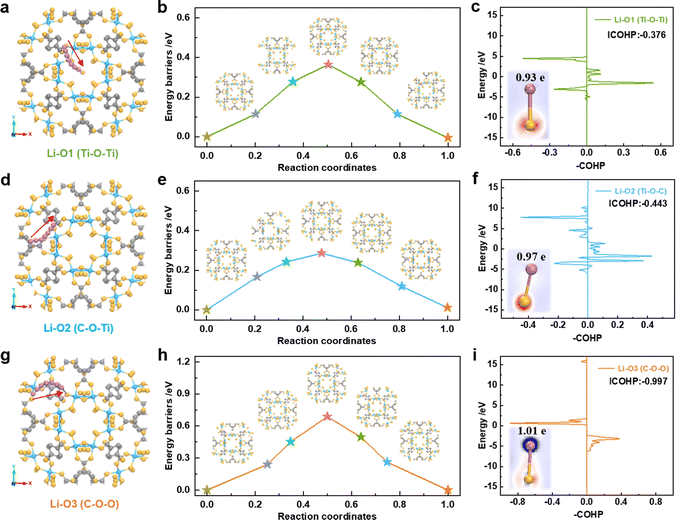

【圖 6】MOFs (Ti)主體的離子傳輸機制和電化學穩定性模擬。（a）、（d）和分別為MOF（Ti）中Li-O1、Li-O2和Li-O3遷移路徑的示意圖。(b)、(e)和 (h) Li-O1、Li-O2和 Li-O3的遷移能壘。(c)、(f)和 (i)分別對Li-O1、Li-O2和 Li-O3鍵進行 COHP分析（插圖顯示相應Li 的電荷差模型和Bader 電荷轉移值）。

總結和展望

綜上所述，通過設計了一種主客體識別MOFs-GPE系統，并使用簡便的原位聚合技術構建了具有互連導電界面的集成SSB。令人印象深刻的是，具有多樣化活性位點的Ti-MOFs主體為客體電解質提供了更多的陰離子棲息地和各種Li⁺離子傳輸通道。所得的G@MOFs (Ti)具有大大增強的物理化學性質和電化學穩定性。隨著均勻Li⁺助熔劑的實現，確保了在0.8 mA cm^-2下1000小時穩定的Li電鍍/剝離過程。此外，G@MOFs (Ti) 與 LFP和高壓 NCM90正極表現出良好的界面相容性。組裝好的LFP|Li電池在1C下循環500次后容量保持率為98.1%。所得NCM90|Li電池表現出206 mAh g^-1的高可逆容量和良好的全電池循環壽命（0.5C循環250次后容量保持率為71.4%）。原位測量和DFT計算結果表明，引入的MOF主體可以加速復合電解質中Li⁺離子的傳輸動力學，并促進Li⁺在電極界面上的均勻沉積。這項研究提供了一種有前途的主客體識別SPE策略，以提高Li⁺離子的遷移能力，并激發了高能量密度SSB新型復合電解質體系的構建。
