液態電解質的泄漏和鋰枝晶的形成對鋰金屬電池的安全性和穩定性提出了挑戰。凝膠聚合物電解質的出現明顯提高了傳統鋰金屬電池的安全性。然而，凝膠聚合物電解質對鋰枝晶的抑制作用是有限的，不利于鋰金屬電池的安全性。本工作采用靜電紡絲和浸泡法制備了一種具有高離子電導率、耐高溫、阻燃性能的新型凝膠聚合物電解質，旨在為設計制備實用安全的鋰金屬電池提供實驗研究。

本文將PVDF-HFP與明膠(GN)結合，采用靜電紡絲和浸泡法制備了一種凝膠聚合物電解質（GPE）。由于PVDF-HFP本身具有C-F化學鍵和足夠的電解質吸收能力，因此成為凝膠聚合物電解質的框架。而且，靜電紡絲PVDF-HFP使得HFP-GN GPE具有優異的離子電導率(1.27 × 10^-3 S cm^-1)和液體電解質的潤濕性。此外，GN是一種典型的生物基材料，可以在熱水中溶解，形成熱可逆凝膠，可以提高凝膠電解質的力學強度。同時，該材料本身具有酰胺、氨基、羧基等多種極性基團，有利于抑制鋰枝晶生長，避免破壞鋰負極的表面。最終，基于三維網絡結構和極性基團的協同作用，采用HFP-GN GPE組裝的鋰金屬電池表現出優異的循環穩定性：Li//Li電池在1 mA cm^-2和1 mAh cm^-2時具有較好的循環穩定性，在5 C下循環300次后，LiFePO₄/HFP-GN GPE/Li的容量為61.4 mAh g^-1，容量衰減率為0.09%；在2 C下循環400次后，LiCoO₂/ HFP-GN GPE/Li電池的容量保持率高達74%。

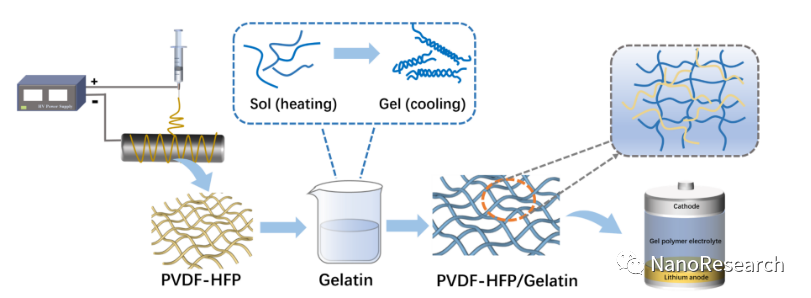

采用靜電紡絲和浸泡法制備了一種凝膠聚合物電解質，這種凝膠電解質利用PVDF-HFP的靜電紡絲網絡和自身對液體電解質的吸收性，使這種電解質更有利于離子的傳輸和凝膠的形成。同時，具有溶膠-凝膠特性的GN提高了HFP-GN GPE的力學性能。具體過程如圖1所示，首先對PVDF-HFP溶液進行靜電紡絲處理，得到PVDF-HFP靜電紡絲膜；其次，由于PVDF-HFP的疏水性和乙醇與水的互溶性，將PVDF-HFP膜先用無水乙醇浸潤，再用80 ℃的GN溶液浸潤。然后，當PVDF-HFP膜冷卻至室溫時，將溶膠-凝膠后的GN成功引入PVDF-HFP膜中，得到復合HFP-GN。最后，將HFP-GN浸泡在液體電解質中，得到HFP-GN GPE，進行電池的組裝。

通過XPS測試驗證了GN中極性基團與Li⁺之間的相互作用。如圖2(a, b)所示，與初始LiPF₆相比，在吸收了LiPF₆的HFP-GN中，Li1s的峰值向結合能較低的范圍移動。這說明給電子的極性基團的電子從N或O向Li⁺轉移，增加了Li⁺周圍的電子云密度。此外，在圖2(c-f)中，在吸收LiPF₆后，HFP-GN的N1s和O1s明顯轉移到比純HFP-GN更高的結合能位置。這可能是由于極性基團的N和O原子周圍的電子云密度降低所致。除此之外，通過DFT計算驗證了GN對HFP-GN三維網絡在構建Li⁺滲透通道中的作用，表明GN與Li⁺之間存在強相互作用。因此，GN的引入減弱了Li-PF₆的相互作用，提高了LiPF₆的解離程度。

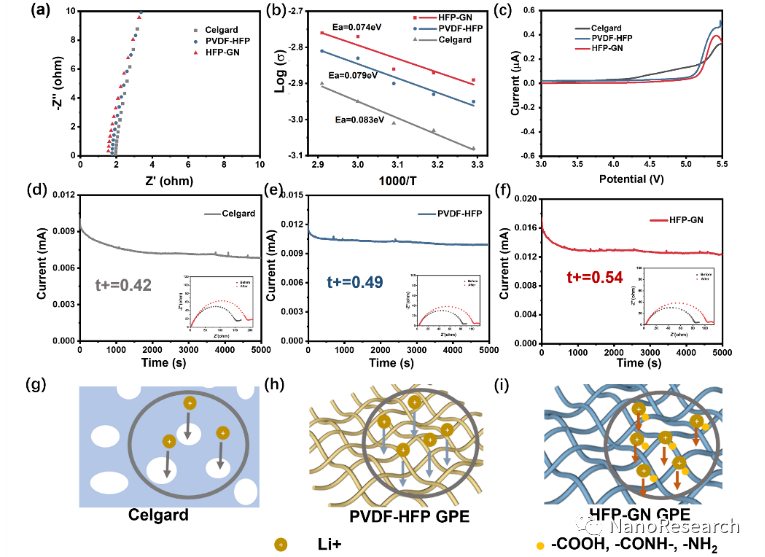

Celgard、PVDF-HFP和HFP-GN GPEs的離子傳輸能力是電池電化學性能的基礎。由圖3(a)可知，在25 ℃時，Celgard、PVDF-HFP GPE和HFP-GN GPE的離子電導率分別為0.83×10^-3 S cm^-1、1×10-^-3 S cm^-1、1.27×10^-3 S cm^-1。HFP-GN GPE具有較高的離子電導率，能較好地滿足實際應用的要求。在圖3(b)中，HFP-GN GPE的活化能為0.074 eV，略低于Celgard和PVDF-HFP GPE。說明鋰離子在HFP-GN GPE中的傳輸需要很少的能量和勢壘。此外，在圖3(c)中，HFP-GN GPE的較寬的電化學穩定窗口，表明HFP-GN GPE具有良好的電化學穩定性和抗氧化性。更重要的是，如所示，HFP-GN GPE的t+為0.54，高于無有效鋰離子輸運通道的Celgard（圖3(d-f)）。這一結果源于于HFP-GN GPE具有三維多孔網絡結構和極性基團與Li⁺的配位作用（圖3(i)）。

最后，本工作系統評估了HFP-GN GPE在鋰電池方面的應用能力。實驗采用高壓LiCoO₂作為正極組裝電池。結果表明：通過組裝測試LiCoO₂//Li電池，LiCoO₂/HFP-GN GPE/Li始終保持著優異的倍率性能和循環穩定性。在2 C下循環400次后，LiCoO₂/HFP-GN GPE/Li電池的容量保持率高達74%（圖4）。

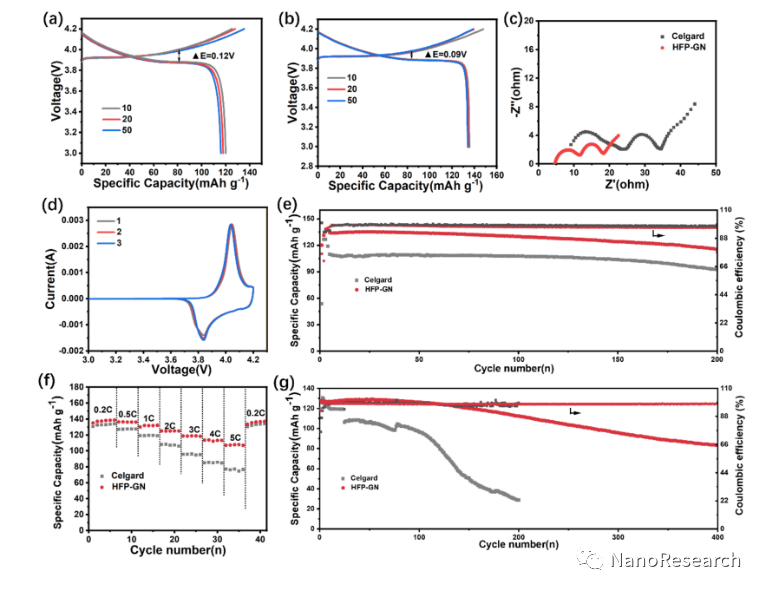

圖4. 由Celgard和HFP-GN GPE組裝的LiCoO₂//Li電池的電化學性能：(a) LiCoO₂/Celgard/Li和 LiCoO₂/HFP-GN GPE/Li在1C下的充放電曲線；(c)電化學阻抗；(d) LiCoO₂/HFP-GN GPE/Li在1 mV s^-1下的CV曲線；LiCoO₂//Li電池在 1C和 2C下的循環性能，(f) LiCoO₂//Li電池的倍率性能。

Hu X, Liu K, Zhang S, et al. A functional gel polymer electrolyte based on PVDF-HFP/gelatin toward dendrite-free lithium metal batteries. Nano Research, 2023, https://doi.org/10.1007/s12274-023-6230-0.
