高鹽度鹽水（即高鹽度廢水）的管理是一項技術挑戰，由于其體積不斷增加，對環境的影響越來越大，法規也越發嚴格，因此受到廣泛的關注?；诖耍?strong>美國范德堡大學林士弘副教授和美國科羅拉多州立大學仝鐵錚教授（共同通訊作者）等人報道了一種電滲析結晶（electrodialytic crystallization, EDC）作為無需蒸發即可實現鹽水結晶的新工藝。在EDC工藝中，在電滲析池和結晶器之間循環的鹽水流通過離子交換膜上進料流中離子的連續電遷移而保持過飽和狀態。

作者首先使用Na₂SO₄作為模型鹽來證明EDC的可行性，并對結晶動力學和晶體尺寸分布如何依賴于電流密度和結晶模式進行了系統的研究。然后，作者闡明了結晶性的標準，并說明了它如何取決于鹽的種類、膜的性質和操作條件。最后，作者分析了EDC-反滲透處理系統實現Na₂SO₄鹽水零液體排放的能耗。總之，本研究為EDC作為電場驅動的非蒸發結晶工藝提供了概念證明，并為其未來的技術開發和優化奠定了基礎。

高鹽度鹽水的管理是對水可持續性的一個突出的環境挑戰，其中大量的高鹽度鹽水由能源、采礦和海水淡化工業所產生。零液體排放（zero liquid discharge, ZLD）是首選的鹵水管理方法，也是水循環的關鍵組成部分。然而，由于鹽水的鹽度非常高，實現低成本的ZLD在技術上具有挑戰性。目前，ZLD系統主要依靠蒸發方法來濃縮高鹽度鹽水并獲得結晶。由于液相到氣相的變化，蒸發過程本質上是能源密集型的。因此，開發能夠使鹽水結晶的非蒸發工藝，通過大幅降低ZLD的成本、能源消耗和碳排放而產生變革性影響。

電滲析（Electrodialysis, ED）是一種應用于各種海水淡化的電化學分離工藝。傳統的ED中，鹽水進入由多對陽離子交換膜（CEMs）和陰離子交換膜（AEMs）交替放置的ED堆疊。外加電場作用下，進料通道中的離子向相鄰的兩個鹽水通道遷移，形成鹽度降低的稀釋流和鹽度較高的鹽水流。然而，目前的ED系統最多只能作為鹵水濃縮裝置，以減少體積，但不能實現結晶。

作者介紹了一種新的ED變體，其使鹽水結晶帶電，而不需要隨后的MVC或任何蒸發過程。即電滲析結晶（EDC），將電滲析結晶與結晶器相結合，使鹽水流在電滲析電池和結晶器的鹽水通道之間不斷再循環。在外加電場作用下，進料流中的離子不斷被吸引到再循環的鹽水流中，使鹽水流濃度超過鹽的溶解度極限，從而誘發鹽結晶。這個過程代表了首個實現電場驅動鹽水結晶的技術。對比常規ED，EDC設計為在更高的進料濃度下工作，以獲得更高的鹽水濃度。

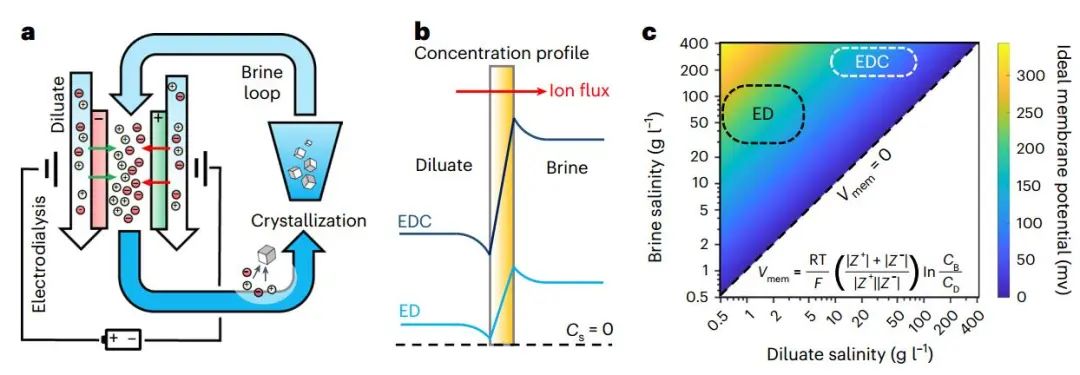

圖1. EDC的概念示意圖

利用Na2SO4溶液（初始濃度為63.5 g L^?1）作為稀釋劑，在實驗規模系統中驗證了EDC的可行性。結晶器的上清液在重新進入ED電池之前使用交叉流微濾（MF）過濾，以盡量減少晶體堵塞ED電池的鹽水通道。在連續模式下，結晶器溫度控制在18 ℃，結晶器內連續生成鹽晶體。在間歇式模式下，結晶器沒有溫度控制，但從結晶器收集的鹽水在外部水浴中冷卻到18 °C，以延長一段時間，以最大限度地提高晶體產量。采用連續模式EDC制備的Na₂SO₄晶體的粒徑分布取決于電流密度和操作時間。通常，Na₂SO₄晶體的平均粒徑為數百微米。在同一結晶時間內，隨著電流密度的增大，平均粒徑有系統地增大。在電流密度為20 mA cm^?2下，隨著結晶時間的延長，晶粒尺寸沒有明顯變化。當電流密度為40和60 mA cm^?2時，顆粒在較長的結晶時間內變大，尺寸分布更寬。不管電流密度如何，批量模式EDC產生的晶體更大，可達到厘米級。

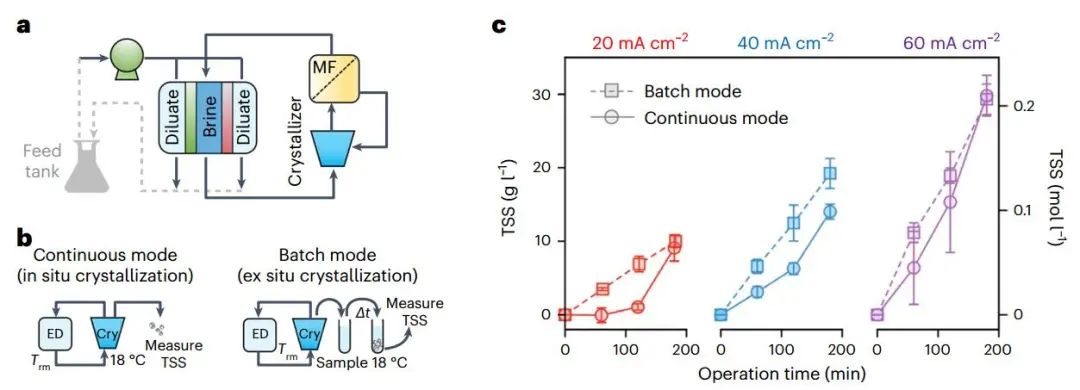

圖2.利用Na₂SO₄結晶實驗驗證EDC

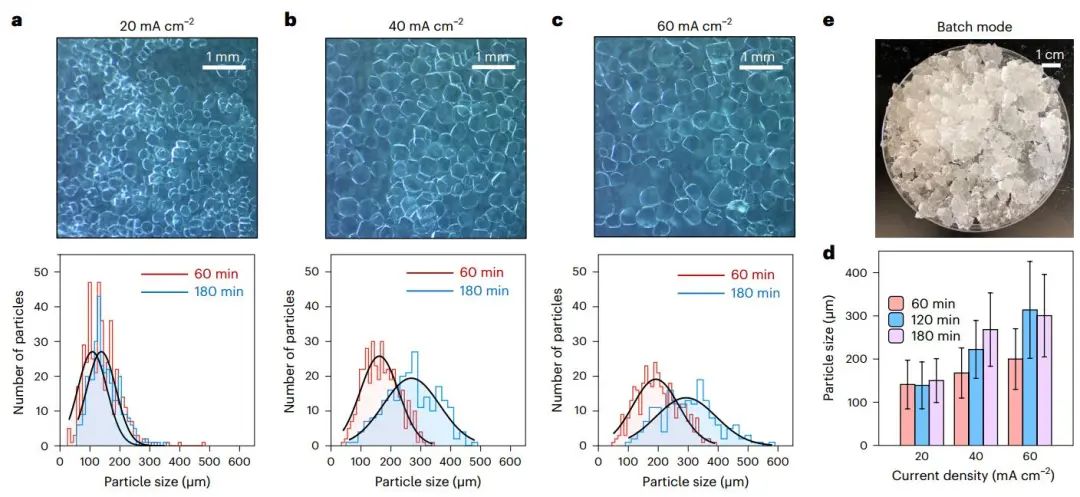

圖3. EDC在不同電流密度下產生的晶體尺寸變化

圖4. EDC中不同鹽類的結晶

晶體比能耗是指產生單位質量Na₂SO₄晶體所需要消耗的能量（kWh），在主要取決于電流密度，因為電流密度越高，電阻損耗越大。同時，晶體比能量消耗還取決于晶體產量，而晶體產量量化了晶體生產中電流的利用效率。晶體產率（η）在40%-60%之間變化，其不統一的原因：（1）并非所有的電荷轉移都導致離子轉移，即電流效率低于統一；（2）并非所有進入鹽水循環的鹽都能結晶。因此，η取決于鹽的種類、膜的性質和操作條件。

在EDC-RO處理系統中，隨著鹽分排出（SR_ED）的增加，EDC裝置的SEC增加，而RO裝置的SEC減少。在SR_ED非常低（＜20%）條件下，SEC_tot較高。分析表明，SEC_tot隨著進料鹽度的增加而單調增加，因為原料鹽度較高的EDC-RO系統需要去除更多的鹽。當進料鹽度為12wt %時，根據結晶率的不同，在20 mA cm^-2下的SEC_tot范圍為~19至~ 26 kWh m^-3。在更高的電流密度下，SEC_tot增加并與MVC相當。

圖5. EDC和EDC-RO系統實現ZLD的能耗分析

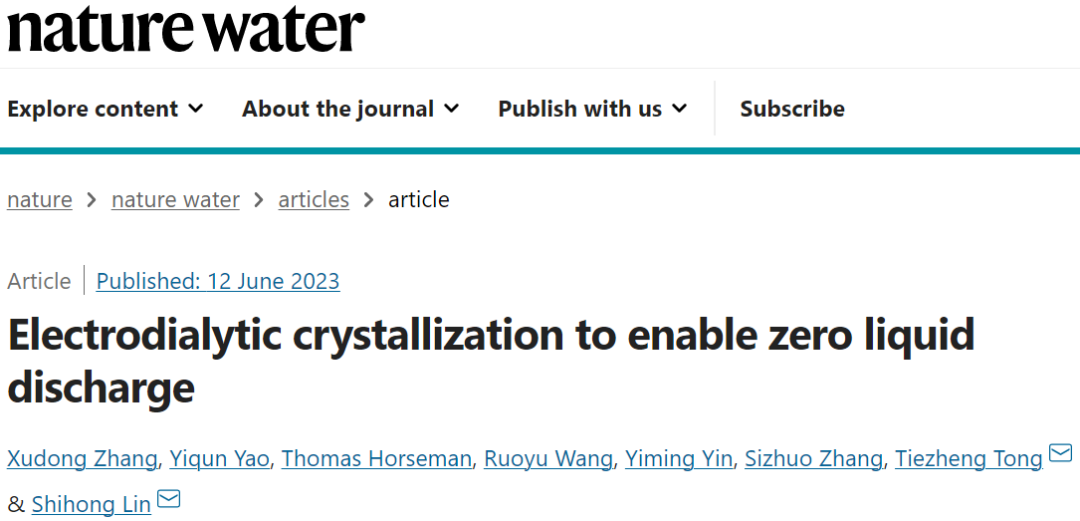

Electrodialytic crystallization to enable zero liquid discharge. Nature Water, 2023, DOI: https://doi.org/10.1038/s44221-023-00095-4.
