來源丨量子位
韓國自己否認(rèn)了自己？

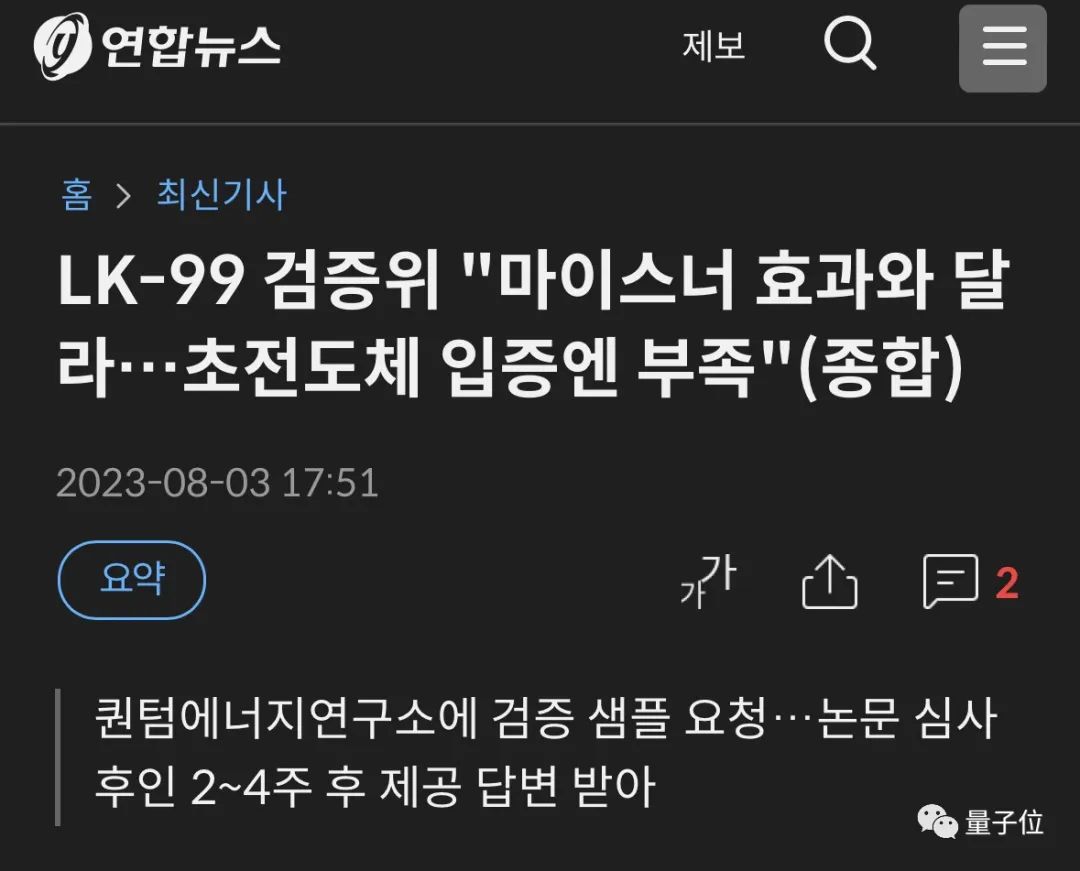

就在剛剛，韓聯(lián)社發(fā)布消息稱，韓國超導(dǎo)低溫學(xué)會（KSSC）經(jīng)過科學(xué)研判后認(rèn)為：
LK-99，目前證據(jù)不足以證明其超導(dǎo)性。
這個組織是昨天剛剛宣布成立的，本想從團隊那里拿來樣品交叉驗證兩個特性，即零電阻和完全抗磁性。
韓國研究團隊拒絕了提交樣本的要求，給出的理由是這樣的：
論文正在審核中，審核結(jié)束2-4周后才可以提交樣本。
于是乎，KSSC只是根據(jù)論文、視頻和數(shù)據(jù)給出了如下理由：
-
它沒有完全表現(xiàn)出邁斯納效應(yīng)（完全抗磁性）；
-
論文中的數(shù)據(jù)也與一般的超導(dǎo)體圖不同。
委員會還認(rèn)為，其實有很多材料即便不是超導(dǎo)體，也是具備抗磁性的。

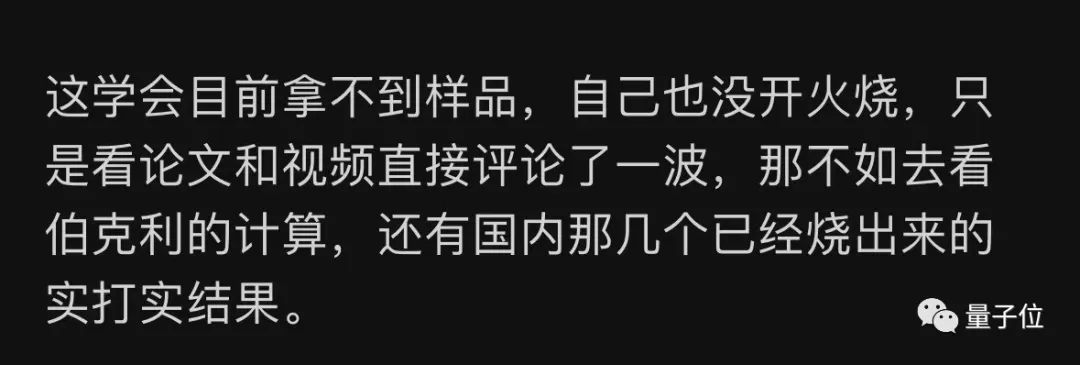

對于這一消息，已經(jīng)在知乎上被網(wǎng)友們熱議起來了，紛紛開始質(zhì)疑——他們連樣品都沒有拿到！
所以需要辟謠的一點是，韓聯(lián)社的這篇報道并沒有肯定地否認(rèn)LK-99的超導(dǎo)性。
因此，對于近期室溫超導(dǎo)這個“頂流”相關(guān)的消息，我們還需冷靜吃瓜。
畢竟全球的科學(xué)家們都在加班加點做著復(fù)現(xiàn)的工作。
東南大學(xué)LK99零電阻觀測成功
就在今天凌晨，東南大學(xué)物理學(xué)院超導(dǎo)研究團隊的孫悅教授在B站發(fā)布最新結(jié)果——
LK99，在常壓110K（-163℃）以下成功觀測到了零電阻！
可能是存在超導(dǎo)的證據(jù)，但是是否超導(dǎo)還有待進一步實驗確認(rèn)。
值得強調(diào)的一點是，這項研究并不意味著證實或發(fā)現(xiàn)室溫超導(dǎo)。

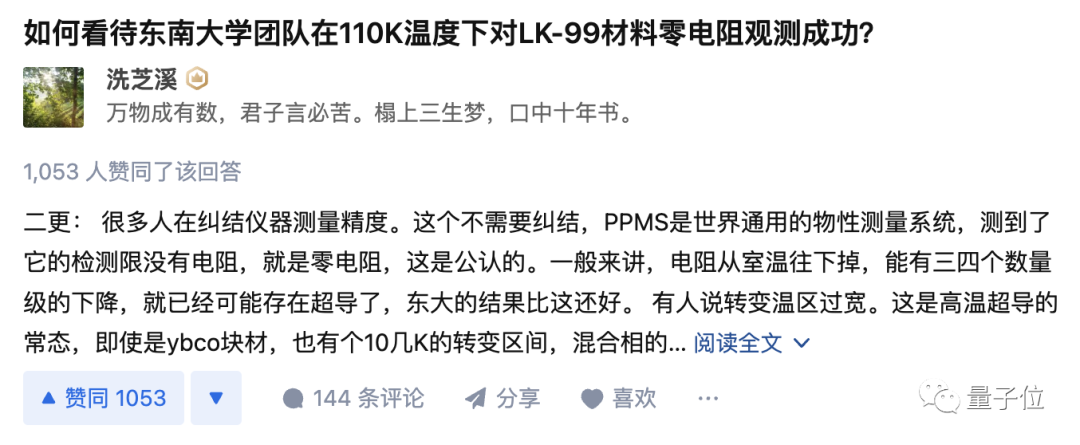

不過這并不影響它的價值和意義，正如華南理工大學(xué)洗芝溪教授在知乎中的評價：
非常震撼，甚至比前兩天華科的結(jié)果還要震撼；遠超預(yù)期！
因此這項研究同樣引來了不少的圍觀，截至發(fā)稿，已有超過251萬的播放量。
（注：本文內(nèi)容已經(jīng)過孫悅教授授權(quán)。）
在發(fā)布的視頻中，孫悅教授打開了論文，以“看圖說話”的方式展開講解。
首先是一張X射線衍射（XRD）實驗結(jié)果的圖表：
其中，左側(cè)的（a）和（b）表示的是兩種前驅(qū)物的XRD結(jié)果；右側(cè)的（c）則是四個樣品的XRD結(jié)果。
將它們與韓國團隊此前發(fā)布的結(jié)果做比較后可以發(fā)現(xiàn)，XRD是非常吻合的，并且孫教授表示：
我們比他們的樣品更加純凈一些，（從結(jié)果上）可以看到Cu2S的峰已經(jīng)很小了。
接下來便是此次實驗的重頭戲——零電阻結(jié)果。

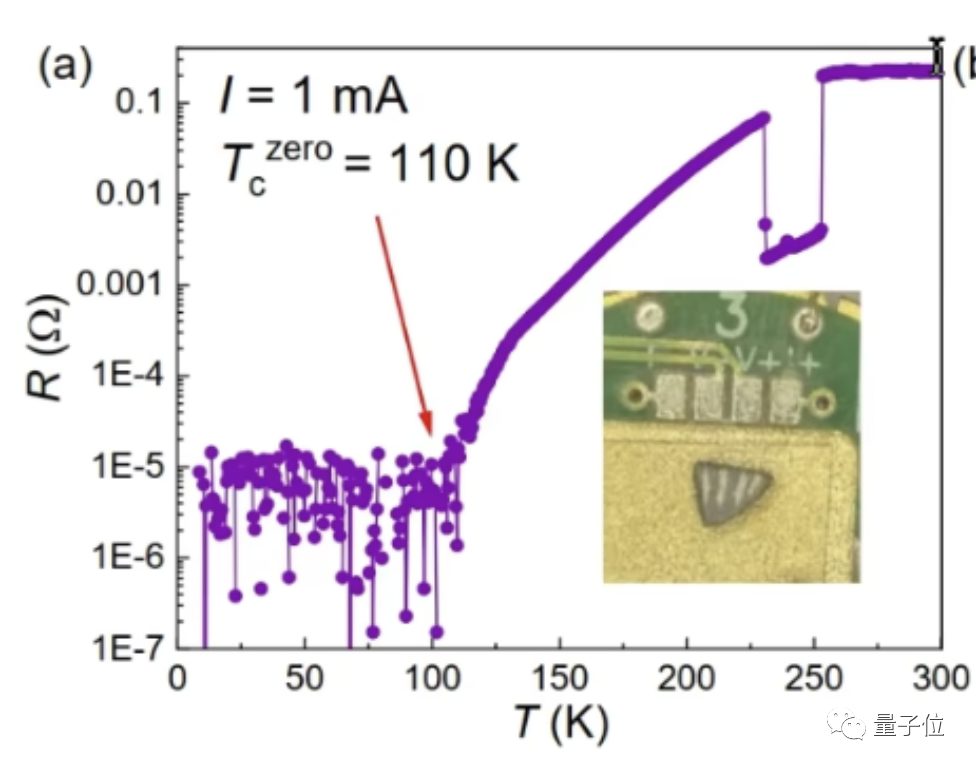

團隊是從300K開始一直往低溫開始測的，通的電流是1毫安，所得到的結(jié)果如下所示：
孫教授表示，測試所用的樣品本身比較脆，很難把它弄成一個規(guī)則的形狀（同時也是為了節(jié)省時間）；因此在樣品處于不規(guī)則形狀的情況下，采用四引線法進行了電阻率的測量。
從實驗結(jié)果上來看，材料在高溫情況下出現(xiàn)了半導(dǎo)體行為，而關(guān)鍵是到了110K的時候，樣品的電阻基本上降到了0！
至于在250K的時候電阻率有個奇怪的下降，孫教授給出的解釋是：

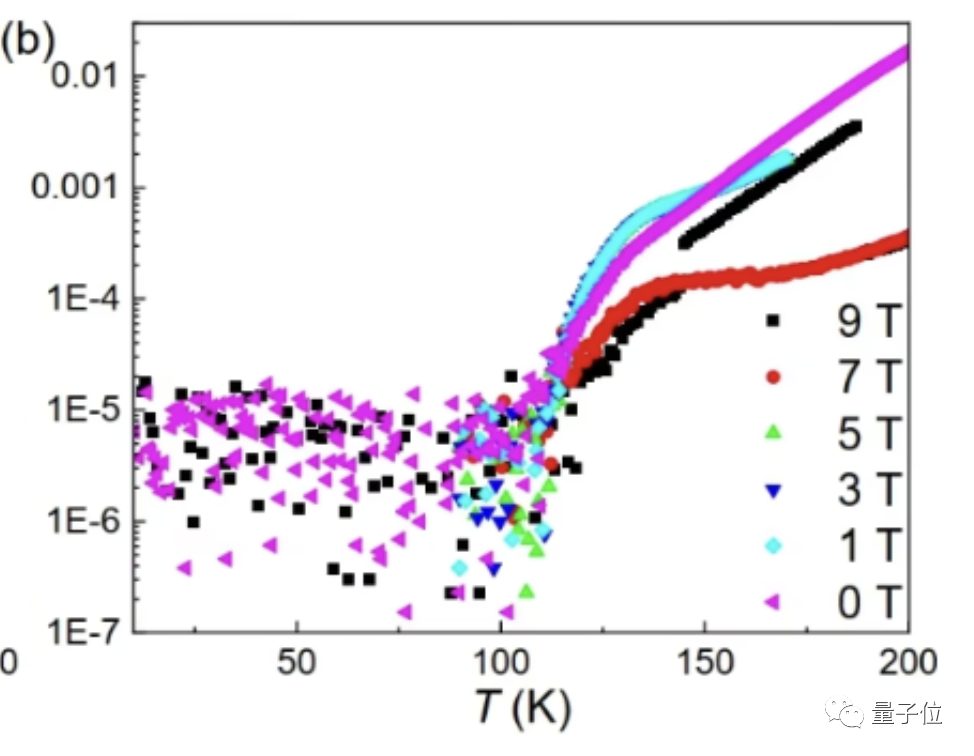

同樣的，在這次實驗中團隊把磁場加入了進來，對樣品的超導(dǎo)轉(zhuǎn)變進行了測量。
從結(jié)果上來看，樣品的超導(dǎo)轉(zhuǎn)變還是比較穩(wěn)定，TC Zero只有一點點的變化。
我們其實在8月1日的下午就已經(jīng)看到了類似于超導(dǎo)轉(zhuǎn)變的電阻陡降行為，但那時候我們電阻并沒有到0。
所以我們后來又加緊挑選樣品，一共測試了6片樣品，但只有在一片樣本上觀測到了零電阻；其它則是半導(dǎo)體行為。
此外，對于這個零電阻樣本，我們還做了邁斯納效應(yīng)的測量，并沒有觀測到完全抗磁性。
因此，我們猜測，樣品里面零電阻是超導(dǎo)造成的，那么超導(dǎo)組分還是比較低的。
未證實室溫超導(dǎo)，但也是進步
正如我們剛才提到的，孫教授團隊此次的實驗并不是室溫，而是110K以下。

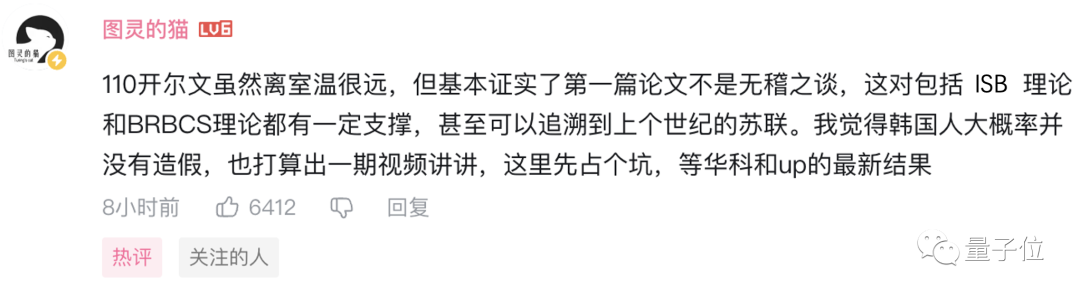

但其最大的意義是“證實了LK99確實是有東西的，值得科學(xué)家們進一步去研究”。正如B站Up主“圖靈的貓”所述：

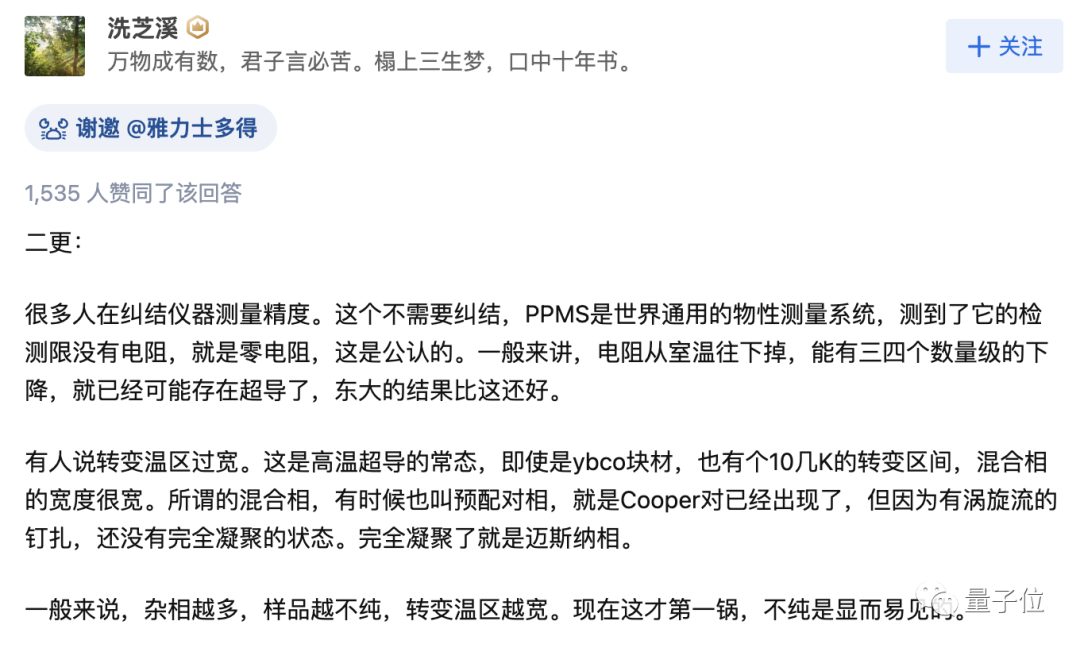

不過也有網(wǎng)友對此次實驗結(jié)果的精度提出了質(zhì)疑，對此，華南理工大學(xué)洗芝溪教授認(rèn)為：
這個不需要糾結(jié)，PPMS是世界通用的物性測量系統(tǒng)，測到了它的檢測限沒有電阻，就是零電阻，這是公認(rèn)的。
一般來講，電阻從室溫往下掉，能有三四個數(shù)量級的下降，就已經(jīng)可能存在超導(dǎo)了，東大的結(jié)果比這還好。
除此之外，對于轉(zhuǎn)變溫區(qū)過寬的問題，洗芝溪教授也做出了解釋：
這是高溫超導(dǎo)的常態(tài)，即使是ybco塊材，也有個10幾K的轉(zhuǎn)變區(qū)間，混合相的寬度很寬。
所謂的混合相，有時候也叫預(yù)配對相，就是Cooper對已經(jīng)出現(xiàn)了，但因為有渦旋流的釘扎，還沒有完全凝聚的狀態(tài)。完全凝聚了就是邁斯納相。
不管怎樣，這已經(jīng)是非常非常振奮人心的結(jié)果。把暢想的幅度，可以稍微調(diào)大那么一丟丟。
最后，孫教授團隊的論文已經(jīng)向arXiv提交，感興趣的小伙伴可以蹲一波了。
One More Thing
昨晚曲阜師范大學(xué)首次對抗磁性LK-99進行了電阻測試。
測試結(jié)果發(fā)現(xiàn)該樣品在常溫到50K（-223.16℃）低溫范圍內(nèi)仍存在大的電阻值，測試過程中并沒有出現(xiàn)電阻大幅度驟降或者零電阻。
對此，根據(jù)界面新聞的報道，曲阜師范大學(xué)物理工程學(xué)院教授劉曉兵表示：
對于網(wǎng)友提到的LK-99是人類磁懸浮技術(shù)的最好材料這個說法，需要保持理性和客觀對待，任何新材料從發(fā)現(xiàn)到最后的大規(guī)模應(yīng)用都有很長的路要走。何況目前對LK-99這個材料的認(rèn)識還很有限。
對于室溫超導(dǎo)這個“全球頂流”，我們還需且行且觀察。
參考鏈接：
[1]https://www.bilibili.com/video/BV1pM4y1p7u5/?spm_id_from=333.337.search-card.all.click&vd_source=7db76f4680fb17cddf55f19665bb2efd
[2]https://www.zhihu.com/question/615350352/answer/3147560576
[3]https://www.reddit.com/r/singularity/comments/15g63n1/the_korean_society_of_superconductivity/
[4]
原創(chuàng)文章，作者：菜菜歐尼醬，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.xiubac.cn/index.php/2023/12/28/cdf22ea7d1/
