基于sp²雜化原子的全碳材料，如富勒烯、碳納米管和石墨烯，由于其顯著的物理化學性質和應用潛力而得到了廣泛的研究。另一個不尋常的全碳同素異形體家族是由兩個配位sp雜化原子組成的環[n]碳(C_n)。

自20世紀以來，人們一直在氣相中研究它們，但它們的高反應性意味著凝聚相合成和實空間表征一直具有挑戰性，這使得它們的確切分子結構存在爭議。直到2019年，人們才在表面上生成了一個孤立的C₁₈，并用鍵分辨原子力顯微鏡揭示了它的多晶結構，隨后又有一篇關于C₁₆的報道。C₁₈的工作引發了理論研究，澄清了C₁₀₀以下的環[n]碳的結構，盡管較小的C_n同素異形體的合成和表征仍然困難。

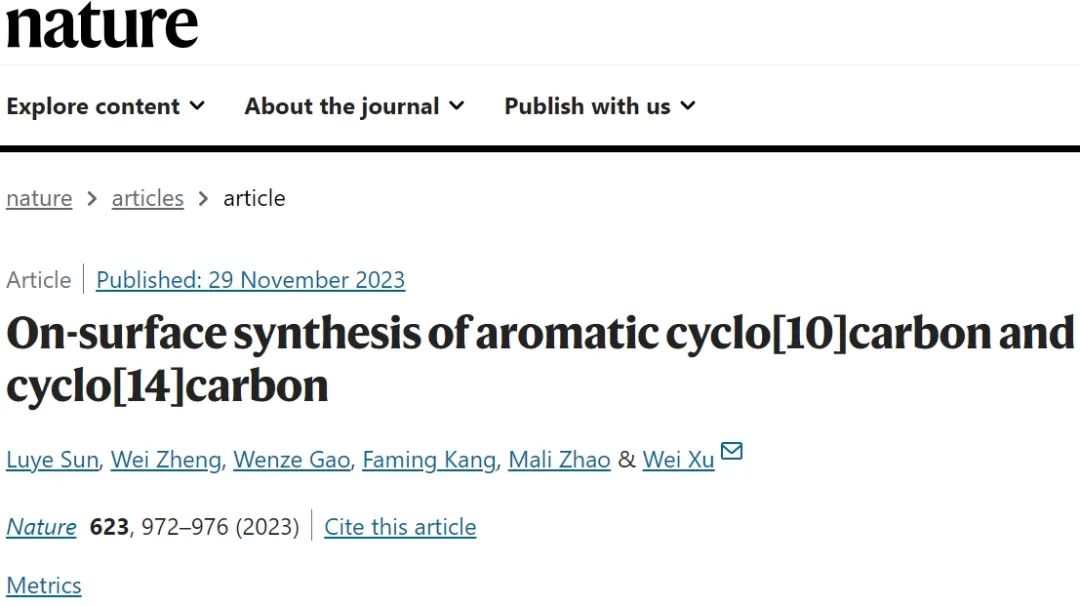

在此，來自同濟大學的許維等研究者修改了之前的表面合成方法，通過尖端誘導的全氯化萘(C₁₀Cl₈)和蒽(C₁₄Cl₁₀)分子的脫鹵和反bergman開環，分別制備了環[10]碳(C₁₀)和環[14]碳(C₁₄)。相關論文以題為“On-surface synthesis of aromatic cyclo[10]carbon and cyclo[14]carbon”于2023年11月29日發表在Nature上。

早期理論預測C₁₀是環形(對于n ≥ 10)和線性(對于n < 10)C_n之間的分水嶺，是最大的累積烯芳香環狀碳，而C₁₄被認為是C₁₀的累積烯結構，通過佩爾斯畸變轉變?yōu)镃₁₈所見的多炔結構的轉折點。因此，研究C₁₀和C₁₄的結構具有特別的興趣。

先進的掃描隧道顯微鏡(STM)和原子力顯微鏡(AFM)，尤其是使用CO修飾的尖端進行時，既能對分子結構進行解析鍵的表征，也能通過操縱單個原子觸發化學反應。重要的是，在單分子的高分辨率AFM圖像中，多炔基團可以與累積烯基團明確區分開來(即，三鍵的特征明亮特征和連續雙鍵的均勻線性特征，分別如此)。

關鍵的第一步是在縮合相中精確合成C₁₀和C₁₄，為此研究者遵循先前的表面合成方法，即分子在極低溫度下穩定在表面上。受到伯格曼反應的啟發，并借鑒之前生成碳簇離子的方法，研究者使用了圖1所示的反應方案。如圖1a所示，在溶液中的伯格曼和逆伯格曼反應涉及一個環化和一個開環反應；逆伯格曼開環反應也已被證明可在表面上進行(圖1b)。研究者使用了完全鹵代的萘(八氯萘，C₁₀Cl₈)和蒽(十氯蒽，C₁₄Cl₁₀)作為分子前驅體，目的是通過尖端誘導的脫鹵和逆伯格曼反應在表面上生成C₁₀和C₁₄(圖1c,d)。

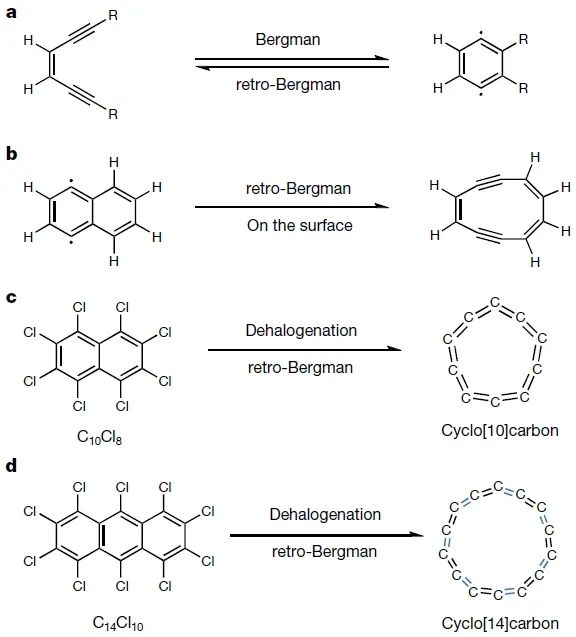

圖1. 環[10]碳和環[14]碳的生成反應方案

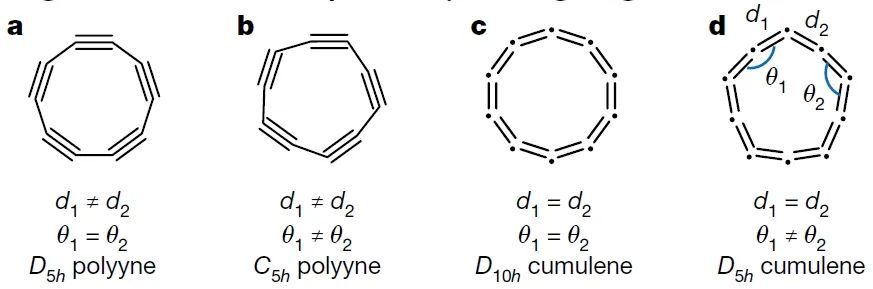

圖2. 環[10]碳的四種可能結構

圖2及其子圖展示了理論上可能的四種環[10]碳(cyclo[10]carbon)產品結構。這四種結構中，兩種多炔結構具有D_5h和C_5h對稱性，顯示出非零鍵長交替(BLA ≠ 0)(圖2a,b)，而兩種累積烯結構具有D_10h和D_5h對稱性，顯示出零鍵長交替(BLA = 0)(圖2c,d)。與C₁₈的多炔結構相比，不同理論水平的計算(例如，密度泛函理論(DFT)和耦合簇方法)預測C₁₀的基態具有圖2d所示的D_5h累積烯幾何結構，BLA = 0，而鍵角交替(BAA)≠ 0。

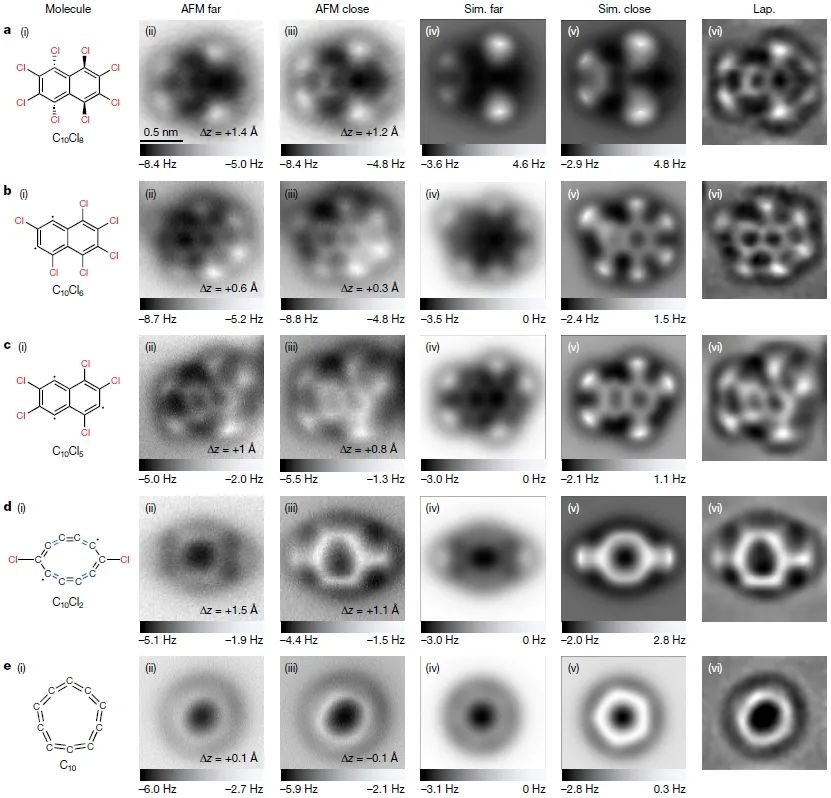

圖3. 表面生成前驅體、中間體和產物(C₁₀)

在圖3a的原子力顯微鏡(AFM)圖像中，C₁₀Cl₈分子的Cl原子顯示出不同的亮度對比，這暗示了由于分子中Cl原子的空間阻礙導致的吸附高度差異。通過AFM模擬(圖3a, (iv)和)和拉普拉斯濾波的AFM圖像(圖3a, (vi))進一步確認了這一點。

在進行脫鹵實驗時，通過將尖端定位在單個C₁₀Cl₈分子上并逐漸增加偏壓，通常會導致兩個或三個Cl原子的丟失，形成C₁₀Cl₆或C₁₀Cl₅中間體。這些中間體的結構通過AFM成像(圖3b, (ii)-(vi)和圖3c, (ii)-(vi))進行了表征，并通過AFM模擬得到了確認。

最終，進一步的電壓掃描誘導了完全脫鹵，生成了最終的C₁₀產品。STM和AFM圖像(圖3e, (ii)-(iii))清楚地顯示了包含一個碳環的最終產品，可以明確歸因于單個C₁₀。AFM圖像中的C₁₀分子呈現出與累積烯結構相似的均勻特征，表明其具有累積烯結構。AFM圖像的進一步分析(圖3e, (vi))揭示了C₁₀結構略微偏離完美圓形，可能與理論預測的C₁₀的D_5h對稱性有關。

圖4. 表面生成的中間體、產物(C₁₄)和不同BLAs下C₁₄的AFM模擬

圖4及其子圖探討了環[14]碳(cyclo[14]carbon)的可能結構和合成。

圖4a展示了六種可能的C₁₄結構?；诂F(xiàn)代理論的計算，C₁₄的基態是介于C₁₀的累積烯結構和C₁₈的多炔結構之間的佩爾斯轉變中間體，具有鍵角交替(BAA)25.3°和小的鍵長交替(BLA)0.05?。這種結構對應于C_7h中間體。

在實驗中，使用C₁₄Cl₁₀前驅體在雙層NaCl表面上生成C₁₄。C₁₄Cl₁₀在STM和AFM圖像中展示非平面構型。通過原子操縱誘導完全脫鹵，伴隨著兩步逆伯格曼開環反應在表面形成C₁₄產品，產率約24%。圖4b的AFM成像((i)-(iii))顯示最終產物包含單個C₁₄的碳環。

所有AFM圖像中，C₁₄表現出類似C₁₀的累積烯特征，盡管計算出的BLA為0.05?。因此，C₁₄被認為具有類累積烯結構，與多炔C₁₈和C₁₆的特征明亮特征明顯不同。圖4e的AFM圖像模擬進一步探索了不同BLA的結構之間的區別。

環[14]碳的形成及骨架重排通過研究中間體進行了探索(圖4f-h)。C₁₄Cl₆中間體的脫鹵導致C₁₄Cl₄的形成，這表明已發生第一步逆伯格曼反應。進一步脫鹵產生C₁₄Cl₁，表明第二步逆伯格曼反應已發生。與C₁₄Cl₄中間體相比，C₁₄Cl₁中的大多數C-C鍵的BLA有所減小。

綜上，研究者在4.7 K下通過原子操縱在雙層NaCl/Au(111)表面成功生成芳香環[10]碳和環[14]碳，使得人們能夠通過鍵分辨AFM成像證實C₁₀的積云結構，正如理論預測的那樣。更有趣的是，佩爾斯轉變中間體C₁₄的實驗AFM圖像也顯示了積雨云的特征。雖然AFM成像分辨率不足以檢測到該分子計算出的0.05 ?的小鍵長交替，但它確實確定了C₁₄是介于積累性C₁₀和多聚性C₁₈之間的中間結構。研究者預計，研究者和之前的表面合成策略的補充，將使其他可能表現出有趣性質的環[n]碳的生成成為可能。

Sun, L., Zheng, W., Gao, W.?et al.?On-surface synthesis of aromatic cyclo[10]carbon and cyclo[14]carbon.?Nature?623, 972–976 (2023). https://doi.org/10.1038/s41586-023-06741-x
