突破催化劑表面的原子單質性可以構建協同活性中心，有助于應對復雜的多步催化反應。華僑大學謝水奮團隊報告了一種缺陷衍生策略，用于在納米級Rh2P電催化劑表面創建磷空位（P-空位），從而顯著提升堿性氫氧化反應（HOR）的電催化性能。DFT計算為這一策略的機理提供了原子級的理論解釋。
DFT計算是通過Materials Studio軟件中的CASTEP模塊完成的，采用廣義梯度近似法（GGA）和Perdew-Burke-Ernzerh（PBE）泛函描述交換和相關相互作用。通過超軟贗勢描述了價電子與離子核之間的相互作用。該研究構建了一個具有～15 ?真空間隙的Rh2P(200)片的四層3×3超胞，用于模擬p-Rh2P，同時刪除了最外層一半的Rh和P原子，以模擬富含表面缺陷的d-Rh2P。電子波函數在400 eV的截斷能量的平面波基礎上展開。
對于幾何優化，本文采用2×2×1 Monkhorst-Pack網格k點進行計算，能量和力的收斂閾值分別設置為1.0?6 eV和0.03 eV/?。各個中間體（包括Had、OHad、Had+OHad和不同覆蓋度下的H2Oad）的吸附自由能通過公式ΔG = ΔE + ΔZPE – TΔS確定，其中ΔE、ΔZPE和ΔS分別表示吸附過程的結合能、零點能變化和熵變。
該團隊先前的研究已證實，Rh2P(200)小面上的P-封端表現出最優異的氫電催化性能，這歸功于它們相對較低的熱中性ΔGH值。然而，考慮到堿性HOR的雙功能機制或界面水重組理論，表面羥基的存在也可能是優異催化性能的一個關鍵因素，需要進一步研究該過程的機制。由于在高度對稱的Rh2P{200}表面上僅存在一種P位點的類型，可能存在Had和OHad（以及潛在的H2O分子）之間的競爭吸附行為，進而阻礙整體反應動力學。因此，破壞P-封端的原子單一性催化表面有助于產生額外的活性中心，以解耦競爭吸附行為。

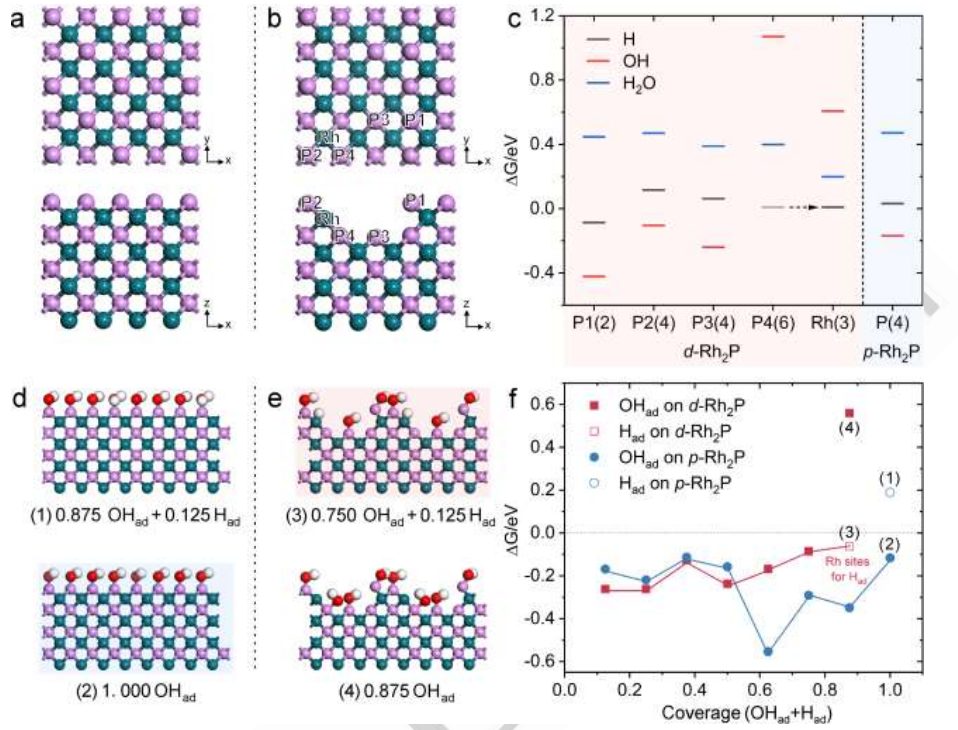

Figure 1. 結構模型和理論計算。(a, b) (a) p-Rh2P 和 (b) d-Rh2P {200}的結構模型的頂視圖和側視圖，其中藍色綠色、紫色、紅色和白色球分別代表Rh、P、O和H原子。(c) Had、OHad和H2Oad在兩種催化劑表面模型上的吸附行為。協調數由水平軸上的方括號中的數字表示。(d, e) 具有不同Had和OHad覆蓋度的d-Rh2P和p-Rh2P的結構模型。(f) 在p-Rh2P和d-Rh2P上，(OHad + Had)的不同覆蓋度下的OHBE和HBE
該研究通過缺陷工程實現了這一策略。為了研究這一策略，首先進行了密度泛函理論（DFT）計算，以檢查p-Rh2P和d-Rh2P之間的差異（見圖1a、b）。和p-Rh2P表面僅表現出一種類型的活性位點（P端原子）相比， d-Rh2P上暴露了四個不同的，具有不同不飽和配位數的P位點，并且有一個開放的Rh位點。圖1c展示了在兩個表面模型上Had、OHad和H2Oad的吸附行為。在p-Rh2P上，由于單一類型的反應性P位引發了競爭吸附行為，適當?shù)腍BE值的優勢被更強的OHBE抵消。因此，在p-Rh2P上，大部分P位點被OH占據。在d-Rh2P表面上，觀察到發生在P位點（P1–P3）類似的競爭吸附行為。然而，具有熱中性HBE值的暴露Rh原子可以作為專門的H吸附位點。而OHad的存在和/或P位上的H2Oad不會影響在這些位點上暴露的Rh原子對H的吸附。
這些理論計算結果表明Rh2P催化劑展現出豐富的缺陷和/或表面P空位，可用于堿性HOR電催化。先前的研究[32–34]證實了一維超薄結構的優勢，如鋸齒形納米線，具有豐富的晶界、階梯狀原子表面和反應性不飽和位點。這些鋸齒形納米線被認為是制備有缺陷的Rh2P的理想平臺電催化劑。因此，該研究通過多元醇法制備富含晶界的鋸齒狀Rh納米線，平均厚度僅為1.9 nm（見圖S1）。隨后，d-Rh2P NWs通過熱誘導（240°C）方法，采用預制有缺陷的超薄Rh的磷化處理進行制備。該處理在油胺中進行，三正辛基膦（TOP）用于提供PH3作為磷源（見圖2a）。高角度環形暗場掃描透射電子顯微鏡圖像（HAADF-STEM）確認制備的d-Rh2P NWs（見圖2b和c）保留了原始Rh NW的波狀形態。根據統計，磷酸化d-Rh2P的平均直徑從1.9 nm增加到2.8 nm（見圖S4），這可以歸因于Rh2P較大的晶胞參數（5.5021 ?）。
與Rh（3.3804 ?）相比，d-Rh2P NW的晶胞參數較大（5.5021 ?）。STEM-EDS圖譜（見圖2d）清晰顯示了d-Rh2P NW中P和Rh元素的共存。更為重要的是，高分辨HAADF-STEM圖像展示了豐富的晶界和不飽和的協調臺階，這些臺階是催化劑表面的原子構造（見圖2e-g）。晶格條紋間距分別為0.275和0.198 nm，對應于Rh2P的(200)和(220)平面。相應的快速傅里葉變換（FFT）模式（見圖2f）進一步證實了Rh2P的結晶相形成。原子投影顯示了d-Rh2P NW的亮點（插圖），強度顯示出缺陷衍生的表面原子的不規則性和豐富的P-空位。作為對比，制備的p-Rh2P NC，具有平坦暴露的{200}面，通過實施綜合法（見圖S5和S6）進行保形磷化處理。詳細的結構表征（見圖S7）驗證了所得p-Rh2P NC具有原子級的平坦表面，表明存在均勻的P端接表面。

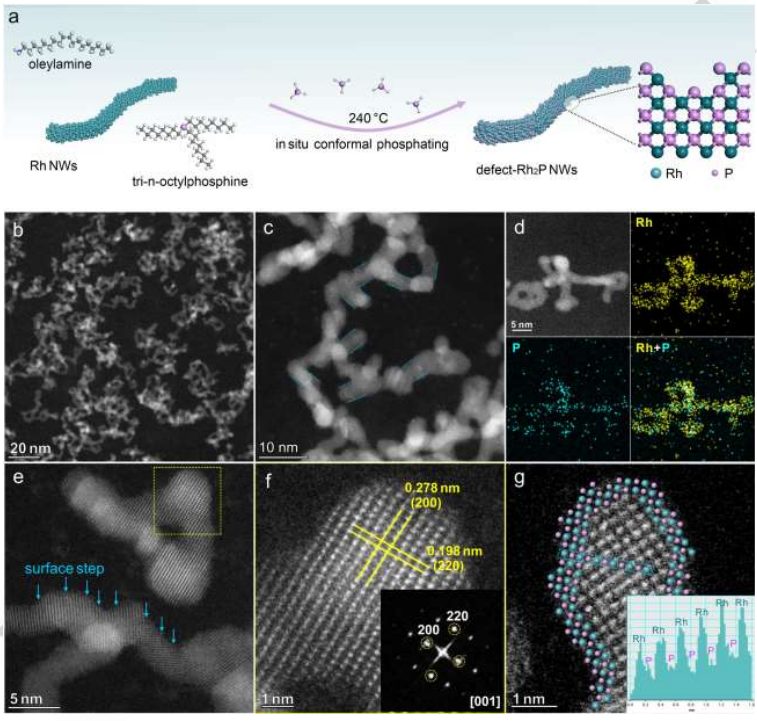

Figure 2: (a) 合成程序示意圖，用于獲得d-Rh2P納米線；(b, c) d-Rh2P納米線的HAADF-STEM圖像；(d) d-Rh2P納米線的STEM圖像和相應的EDS元素映射；(e, f) 經畸變校正的HAADF-STEM圖像和相應的快速傅里葉變換圖案，取自黃色方塊（f中的插圖）；(g) 具有亮點對比強度的原子投影（插圖），顯示了d-Rh2P納米線表面的原子不規則性和Rh、P原子的排列。
該研究將制備好的催化劑負載在碳載體上（Vulcan XC-72）（金屬負載量為20 wt%），并通過ICP-MS）來研究其電化學性能。在相同條件下對d-Rh2P NWs/C、p-Rh2P NCs/C、及商業Pt/C催化劑進行性能比較。如圖4a所示，d-Rh2P NWs/C在HOR活性方面優于其他參考催化劑，隨著施加的電流的增加，表現出更高的陽極電流密度。d-Rh2P的極化曲線NWs/C被記錄為轉速范圍內625至2500 rpm（圖4b）。平臺電流隨著轉速增加而增加，這表明這部分反應過程由H2傳質控制。使用這些平臺電流構建了Koutecky Levich (K-L) 圖以及相應的轉速。在這些圖中，d-Rh2P NWs/C，p-Rh2P NCs/C和Pt/C的斜率分別為4.65、4.86和4.80 cm2 mA?1s ?1/2（圖S8）。這些值與報道的雙電子 HOR 途徑的理論值 (4.87 cm2 mA?1 s?1/2) 高度一致。
所檢測樣品的電化學活性表面積（ECSAs）通過CO剝離進行估算（圖S9）。由于其超薄的一維形態和有缺陷的表面，d-Rh2P NWs/C的ECSA值比p-Rh2P NCs/C和Pt/C大。這三種催化劑的交換電流密度（j0）通過對它們的Tafel圖進行非線性擬合，使用Butler-Volmer方程進行確定。如圖4c所示，d-Rh2P NWs/C顯示出最高的j0值（3.17 mA cm?2），幾乎是Pt/C（1.01 mA cm?2）的三倍，是p-Rh2P NCs/C（1.69 mA cm?2）的兩倍。通過K-L方程從它們的極化曲線中提取了催化劑的動能電流密度，以評估其表面的電荷轉移速率。
圖4d和表S4顯示了通過在η = 50 mV處使用PGM質量加載和ECSAs分別對jk值進行歸一化獲得的MA（jk，m）和SA（jk，s）。d-Rh2P NWs/C表現出極高的MA（7.85 A mgPGM?1）和SA（11.4 mA cmECSA?2），這些值分別比p-Rh2P NCs/C（1.36 A mgPGM?1和2.49 mA cmECSA?2）以及商用Pt/C（0.55 A mgPGM?1和1.16 mA cmECSA?2）高出5.7/4.5和14.3/9.8倍。d Rh2P NWs/C的卓越電催化性能明顯優于最近報道的其他堿性HOR催化劑（圖4f和表S5）。此外，該研究制備的Rh2P納米材料與單金屬Pt相比，尤其是在構建豐富的缺陷表面位點后，顯示出明顯提高的活性。

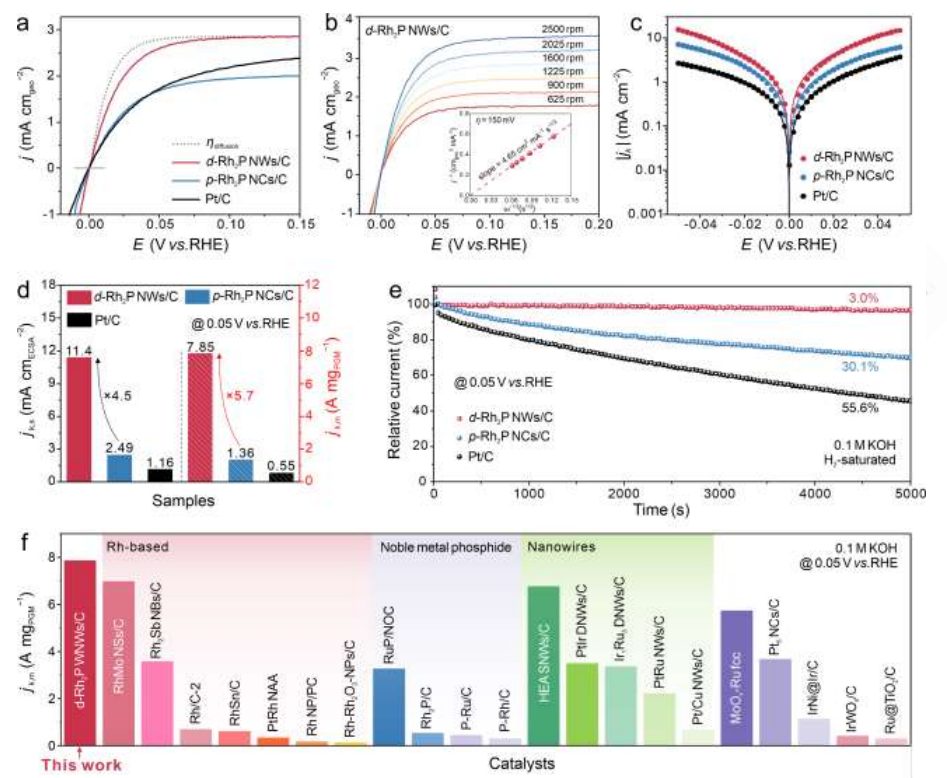

Figure 4: （a）在室溫下，對經過iR校正的d-Rh2P NWs/C、p-Rh2P NCs/C和商業Pt/C催化劑在氫飽和的0.1 M KOH中的HOR極化曲線；（b）d-Rh2P NWs/C在不同轉速下的HOR極化曲線及其相應的在η = 150 mV處的K-L圖；（c）通過Butler-Volmer擬合得出的催化劑的Tafel圖；（d）在η = 50 mV處的SA和MA的直方圖；（e）在η = 50 mV處的計時電流響應；（f）在堿性條件下，d-Rh2P NWs/C與其他最近報道的催化劑的MA比較。（注：圖3未做解讀，圖4為原文圖片序號）
缺陷的表面磷空位能夠打破金屬磷化物表面的單一性和原子平整性，顯著提高堿性HOR的電催化性能。密度泛函理論計算表明，在有缺陷的表面上暴露Rh原子可以解耦P封端p-Rh2P（200）表面上Had和OHad的競爭吸附行為。P空位的存在使亞表面Rh位點暴露，成為獨特的H吸附位點，與周邊P位上的OHad合作，有效加速堿性HOR。
此外，該研究通過計算的功函數證明，不均勻的缺陷表面更有利于引起界面水分子的混亂，導致更多不匹配幾何結構的“H-up”結構化H2O的存在。這些理論結果得到了實驗證實。通過熱誘導的一致磷化過程，合成了富含缺陷位的d-Rh2P納米線（NWs）和單質性的p-Rh2P納米立方體（NCs），以在實驗中表示d-Rh2P和p-Rh2P的催化表面。
實驗結果和DFT理論預期的結果一致，缺陷豐富的d-Rh2P NWs催化劑具有更優異的堿性HOR活性和穩定性。該研究通過理論計算-實驗驗證，打破了金屬磷化物表面原子的單一性，實現了非凡的堿性HOR電催化性能。

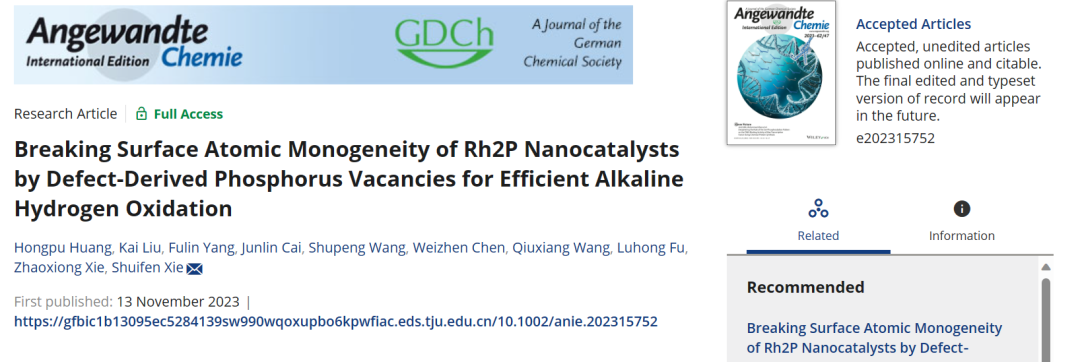

Huang, Hongpu, Liu, Kai, Yang, Fulin, Cai, Junlin, Wang, Shupeng, Chen, Weizhen, Wang, Qiuxiang, Fu, Luhong, Xie, Zhaoxiong, Xie, Shuifen. Breaking Surface Atomic Monogeneity of Rh2P Nanocatalysts by Defect-Derived Phosphorus Vacancies for Efficient Alkaline Hydrogen Oxidation. Angew. Chem. Int. Ed. 2023, e202315752.
DOI: 10.1002/anie.202315752
