這次講講怎樣把圖片輸出為pdf 和png 格式。上次講過的eps 文件（詳見《Gnuplot科學繪圖（五）——輸出eps 圖片》）其實很容易轉換為pdf，為什么我們還專門講一下pdf 格式輸出呢？因?yàn)樵趐ostscript terminal 下很難使用中文字體，而在pdf 下面就容易多了，而pdf 文件又很容易轉換回eps，這樣就繞開了eps 中文支持不好的問題。

png 是一種無損壓縮位圖格式，圖形質量?jī)?yōu)于jpg 等有損壓縮格式，支持透明效果，可以生成非常小體積的文件，適于放在網上交流。通過各種圖像處理軟件，png 文件也很容易轉換為其他位圖格式。

下面首先看一個pdf 輸出的例子，咱們還是用之前用過的城市降水量數據文件：

gnuplot> set xlabel “月份”
gnuplot> set ylabel “降水量（毫米）”
gnuplot> set t i t l e “各城市月平均降水量”
gnuplot> set xrange [ 0 . 5 : 1 2 . 5 ]
gnuplot> set xtics 1 ,1 ,12
gnuplot> set term p d f c a i r o lw 2 f ont “Times?New?Roman, 8 ”
gnuplot> set output ” p r e c i p i t a t i o n . pdf ”
gnuplot> plot ” p r e c i p i t a t i o n . dat ” u 1 : 2 w lp pt 5 t i t l e “北京” ,
> ” p r e c i p i t a t i o n . dat ” u 1 : 3 w lp pt 7 t i t l e “上?！?br style="box-sizing: border-box;" />gnuplot> set output

這里我們用的terminal 是pdfcairo，而不是簡單的pdf。區別是pdfcairo 使用了cairo（一個2D 圖形程序庫）和pango（一個字體渲染程序庫）來生成pdf 文件，優點是更好的國際支持。有了之前的經驗，這里的terminal 參數不需要多解釋了。這里我們使用了“Times New Roman” 8 號字體。

和eps 下使用postscript 字體不同，這里可以是電腦系統里安裝的任何字體。在Linux 下，可以使用fc-list 命令察看系統里到底有哪些字體可用。

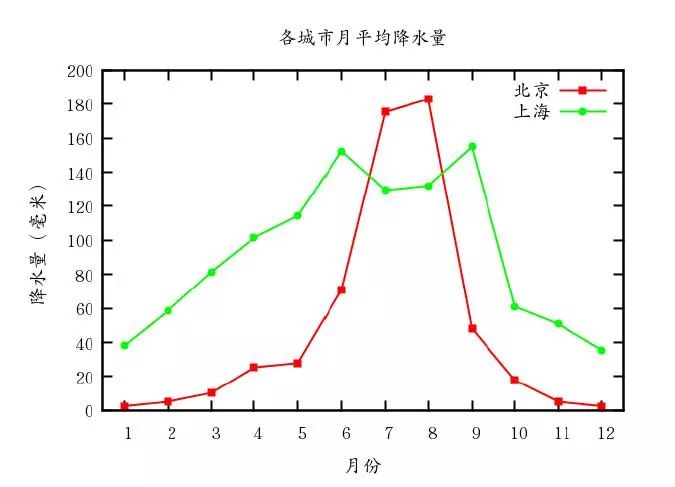

下面我們來看生成的pdf 圖片：

這里有一個小問題：雖然數字使用了Times New Roman 字體，但是漢字使用了其他字體（這里是我的系統默認的“文泉驛正黑”）。這是因?yàn)門imes New Roman 本來就不是中文字體。如果我們想讓中英文混排時字體統一，必須使用支持中文的字體。

下面我們來看png 輸出的例子：

gnuplot> set term pngcai ro lw 2 f ont “AR?PL?UKai?CN, 1 4 ”
gnuplot> set output ” p r e c i p i t a t i o n . png”
gnuplot> replot
gnuplot> set output
gnuplot> set term wxt

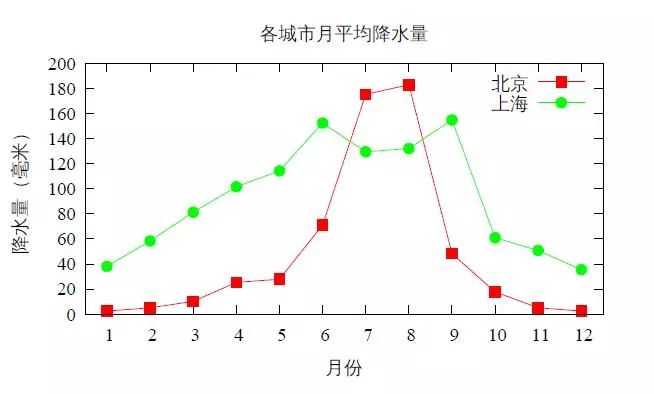

基于和上面同樣的原因，這里使用的terminal 是pngcairo 而不是簡單的png，而字體是AR PLUKai CN（文鼎簡中楷）。下面是生成的png 圖片：
