【拓展閱讀】

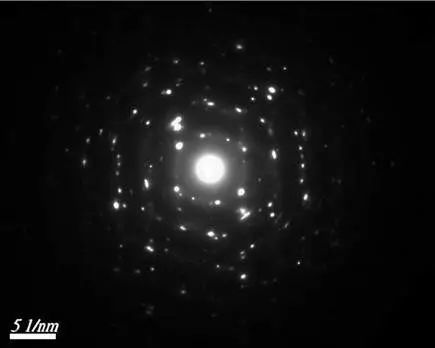

304不銹鋼軋態的TEM衍射斑點

?

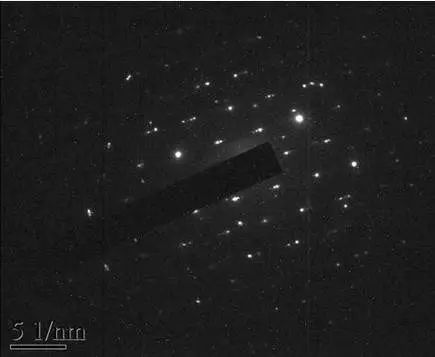

TC11（成分Ti-6.5Al-3.5Mo-1.5Zr-0.25Si）鈦合金衍射花樣

P六方晶系空間群

?

以上這三幅衍射圖存在各種各樣的問題，但是它們有一個共同的問題就是：無法在衍射圖中找出規整的平行四邊形，標定也就無從談起。

?

所以，能夠構建出規整的平行四邊形是一張高檔次的衍射圖的關鍵所在。此外，標注正確的標尺，保證衍射斑點清晰有序，衍射圖具備高分辨率等都是好的衍射圖所必需的條件。比如下面這張圖，就是一個很好的例子：

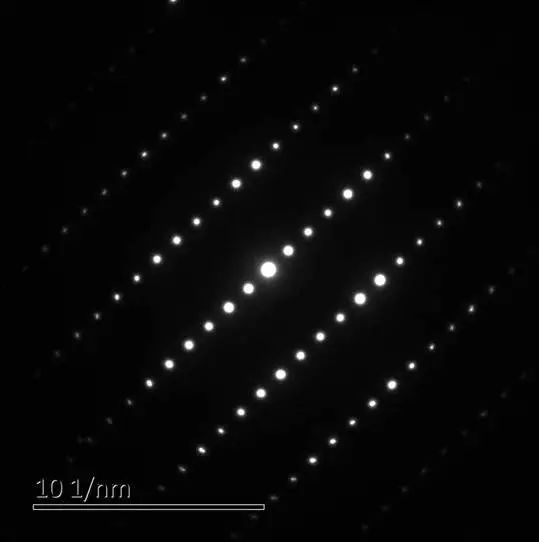

Al-4Ni-2Mn(wt%)合金中的共晶組織衍射圖

?

講到這里相信大家對于一張高檔次的衍射圖也有了基本概念了，下面我們就要進入今天的主題：結合實例談談如何通過三步實現TEM衍射標定。

?

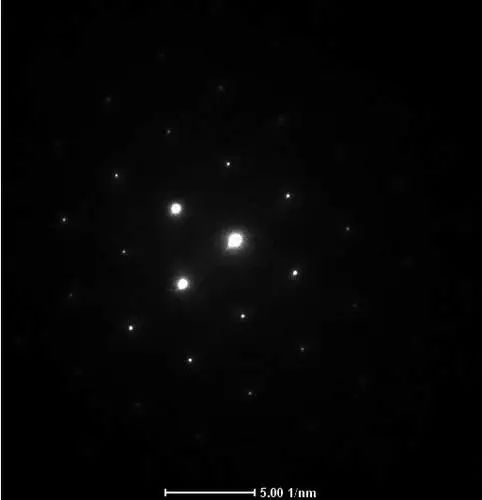

我們以SnO2的衍射斑點為例，其衍射圖如下：

我們還是分三步走

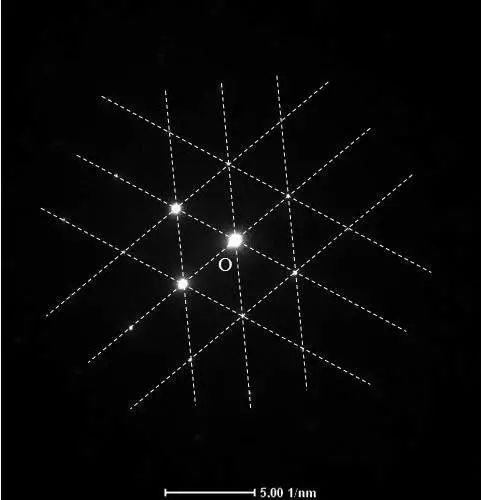

先選取平行四邊形，你可以用線把平行四邊形標出來

估計有小白要問了，畫的這么好看這是用什么高級軟件？這就是word插入直線做出來滴。

既然平行四邊形都搞出來了，離成功還遠么。

前方高能，多圖慎入！用word測量平行四邊形的長度和傾斜角度。

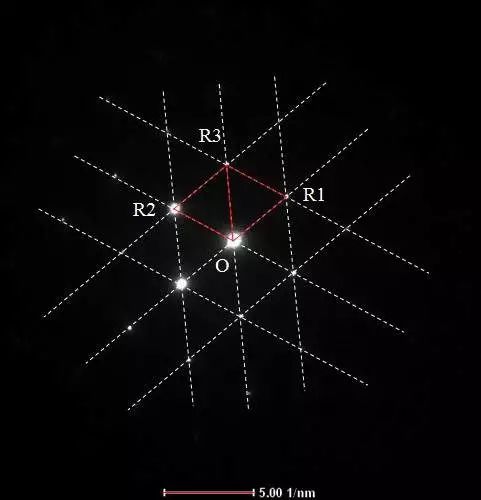

把選中的平四邊形用紅線單獨標出來，用紅色標識更明顯，把標尺也標識出來。

選中R1邊→點擊選word項卡“格式”，你會看到有一個高度和寬度。

這個就是以R1這條直線段為斜邊的直角三角形的兩條直角邊的長度，有這個相信計算直角邊長度你都會吧，勾股定理嘛，還有這個斜邊的傾斜角度，tanθ1=1.17/1.41,這樣我們就得到了R1的長度和角度，同理我們可以計算R2、R3的長度和角度以及標尺的長度。然后根據標尺來計算晶面間距。

?

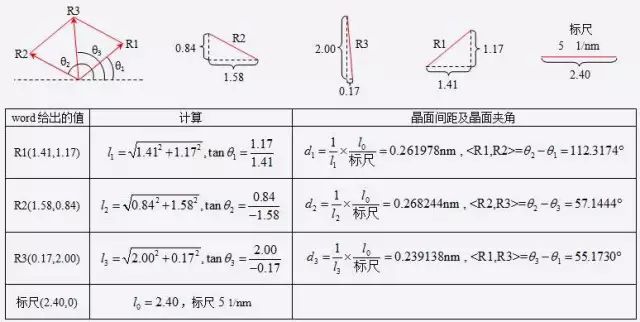

為了便于講解，我們把平行四邊形分離出來，如下圖

到目前為止算是把斑點圖中的晶面數據信息讀取完了。

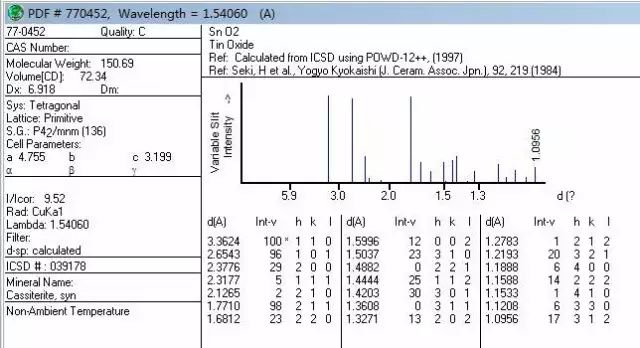

這一步我們來獲取數據庫，PDF數據庫中你查找SnO2，能找到如下卡片。

查找到SnO2，a=0.4755nm? ?b=0.4755nm? ?c=0.3199nm，α=90°? ?β=90° γ=90°為四方點陣。

從上面還可以看到一部分晶面指數及對應的晶面間距，理所當然的作為我們的小型數據庫。獲取SnO2的數據庫就是這么簡單。

可以很明顯的看到有3組晶面與我們圖中所對應的晶面間距非常接近，如下對應。

瞬間你是不是喜極而涕，只剩下這么幾個，挑都沒得挑。別高興太早，你看這幾個指數怎么都沒法相加得到這樣的組合,不要慌，咱先來看看上次給你們的公式
卡片上SnO2是四方結構

能看到什么奧秘沒，指數對應的晶面間距與指數的正負沒有關系，也就是說的晶面間距是一樣的。那么

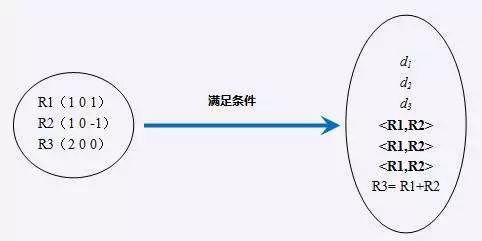

瞬間多了這么多選擇，再看看有沒有滿足的組合。我相信你一眼就能看到(1??0??1)+(1??0??-1)= (2??0??0)，沒錯就是它。到目前為止我們滿足了值的匹配，以及矢量加法，就剩下角度沒有驗證，要是也能滿足，這真是撞大運了。

晶面夾角公式為

經過苦逼的計算

非常接近，有沒有中頭等獎趕腳，爽，酣暢淋漓。

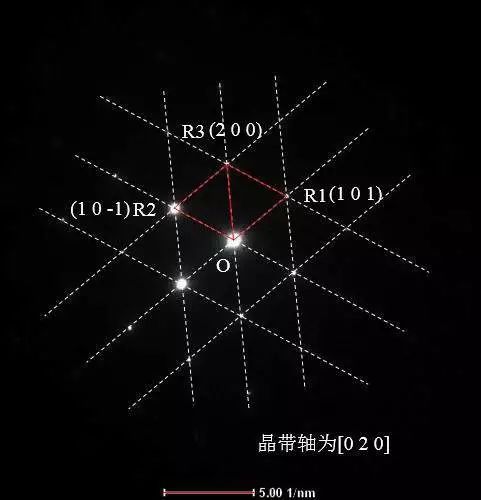

終于終于可以標定了，為了顯示你很牛逼，你還可以通過簡單的計算把晶帶軸標上。

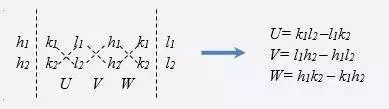

晶帶軸的計算公式為:

你把R1(1??0??1)、R2(1??0??-1)帶入其中，晶帶軸[U V W]算出來是[0??2??0]

大功告成！

注意，只用了word，這是真的。
