《X射線多晶衍射數據RIETVELD精修及GSAS軟件入門》

本文作者為物理所董成老師

Rietveld精修現在已經是很常用的技術，主要目的是從粉末衍射數據得到比較準確的晶體結構參數，如原子坐標、占有率和溫度因子等，當然，也可用于物相定量分析等方面。但是，在實際應用中，發現有不少人會產生一些疑問，不知道如何處理。

1. 衍射數據如何采集？?

衍射數據最好要用步進掃描的方式采集：衍射峰最高峰的強度計數最好要達到數萬，中等強度的衍射峰計數要達到1萬左右。一般步進掃描的步長要根據衍射峰的半高寬來決定，最好要小于半高寬的5分之一；用于精修的衍射數據其掃描范圍一般要到120度。

經?？吹接械娜擞眠B續掃描得到的、噪聲很大的數據，最高峰強度計數也不到5千就進行精修，這樣做不會得到可靠的結果。

2. 背景如何扣除？

Rietveld精修程序大都是用各種函數（如多項式）來擬合背景；有的程序（如Fullprof）也可以通過手工選定若干背景點，程序再根據這些選定的背景點擬合出整個背景。一開始精修不知道背景參數，可以先精修少數背景參數，且設它們的初值為零。背景比較平整的數據，可以估計出背景函數中常數項的大概數值人工輸入。

3. 如何進行兩相或多相精修？?

兩相精修中含量較少的相因為衍射強度很低，造成統計誤差大，很容易發散。所以最好減少少量相的精修參數個數。先固定其它參數，只修標度因子等最主要的參數，然后逐步嘗試精修其余的參數為好。如在兩相外，還發現有另外的雜相，要仔細進行物相分析確定另外的相，有時需要通過對其它組成相近、但雜相更多的樣品進行物相分析來確定雜相（最可能）是哪些化合物。

4. 輕原子的含量和位置參數誤差較大怎么辦？?

有的原子如H、Li等的散射能力有限，用X射線方法也很難準確測定其含量。可以考慮依靠其它方法準確測定單相樣品中的Li含量，當然，也可以考慮使用中子衍射的方法。

5. Fullprof中的原子占有率怎么算？

?Fullprof中的原子占有率定義是該原子所占的特殊等效點位置個數除以一般等效點系位置個數，所以特殊等效點系的占有率都是小于1的。以下是程序手冊中的英文原文：the correct occupation numbers in the crystallographic part (=multiplicity of special position/general multiplicity)。

6. Rietveld精修可以使用哪些軟件？?

Rietveld精修軟件現在可以在網上免費下載的就有很多種，常用的是GSAS、Fullprof、Rietan2000等。這些程序的功能都大同小異，它們的優缺點和差別不能在此處一一列舉。你可以根據自己的喜好進行選擇。

7. 精修后Rwp多少為合適？

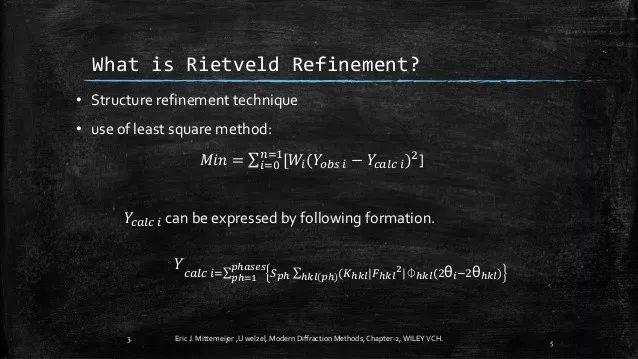

?一般Rietveld精修程序中都用最小二乘法求算Rwp的極小值，其余的量都是根據相關定義按照公式計算（梁敬魁的粉末衍射法測定晶體結構一書下冊798頁有各種R因子的定義）。一般Rwp要修到10%左右，沒有很絕對的界限。15%以下可以接受，10%以下就不錯，越小越好。一般認為Rwp算到接近Rep就很好了（一般都是Rwp略大于Rep）。

8. 需要精修的XRD數據最好用步進式掃描還是連續掃描，兩者具體有什么區別？

?顧名思義，步進掃描是探測器固定在一個角度計數一定時間，然后進入下一個角度繼續；連續掃描探測器一直勻速運動。

9. 要精修的XRD數據是否一定必要收集高角度衍射值，高角度的衍射值與精修的哪些參數有關？?

高角度的衍射值可以說幾乎跟精修的所有參數都有關，比如峰形、背景，溫度有關的參數等。一句話，要想得到可靠的精修結果，必須有高質量的衍射數據。
