來源：簡書?起今知行（授權轉載）

Origin是一款數據分析和制圖的軟件，具備統計、峰值分析和曲線擬合等分析功能，可以繪制出二維和三維圖形。支持Excel數據導入，甚至txt（直接把txt數據文件拖入到Origin里面。但是Origin對中文的兼容性不是特別好，這種方式也缺乏效率，暫不推薦）。

?

?

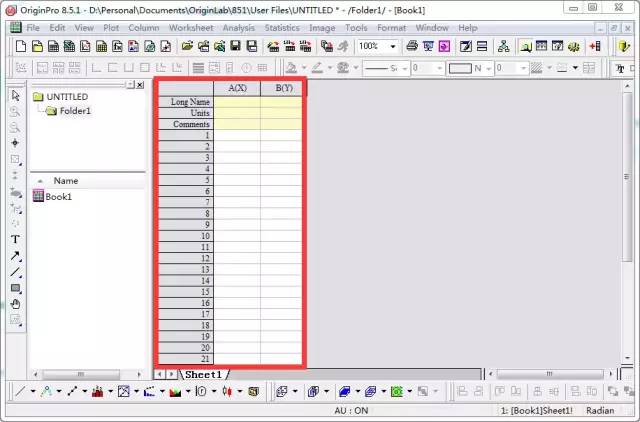

界面是純英文的，但是千萬別被表象嚇到（看這里→）。通常用到功能的不多，只要知道那些常用功能是什么就好了，上手其實很快。下面是Origin的工作界面：

?

紅色方框里添加自己的數據，說明一下：

Long Name —— ?X軸或Y軸上的名稱Units
—— 坐標軸名稱的數值單位，如℃、%、wt.%
Comments
—— 圖標上的標注內容，比如溫度、硬度、密度等

之所以要說明這個，是因?yàn)橄容斎雰?nèi)容進入之后就不必再在圖標上去做更改了，一次性就做好。其他的地方基本不用做太多說明，每個人摸索一下就能大概了解。然后相應的導入數據就可以分析和繪圖了。

初次接觸的人在繪圖的時候會發現，繪制出來的不是一個封閉式的坐標，要么只有兩個坐標軸，要么只有三個坐標軸，總有一兩邊不能封閉，而自己又想要獲得一個封閉的圖形怎么辦呢？有些同學可能注意到旁邊有繪圖工具，所以就可能拿直線繪制了。自己嘗試過手動添加坐標軸的方法，但那樣的做法也很笨拙，后來經過一師兄點撥終于弄明白。做出封閉式坐標和把標尺放到坐標軸的內側，都可以在Title&Format里面解決。另外，在Scale里面可以更改取值范圍，從而繪制出看似更具有說服力的圖表。

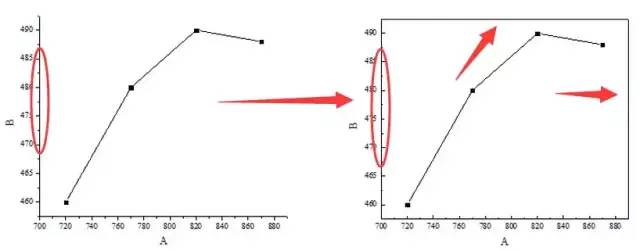

回到標題，如何把左邊的圖變成右邊的樣子？其實，操作起來比較簡單，在坐標軸上雙擊或者右鍵都行，在彈出的對話框里面更改就好。以添加頂部（Top）坐標為例：

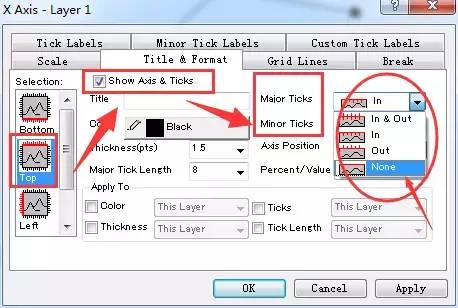

1. 雙擊坐標軸，打開對話框，選擇Title&Format；?

2. 點選左側Selection里面的Top，勾選Show Axis & Ticks（顯示軸和標尺）；?

3. 在右側的Major Ticks里選擇none*（不顯示主要標尺）。

?

一般，圖表的字體要和論文的字體相匹配，而Origin默認的字體是Arial Unicode MS，不符合我們的要求，想要換成和論文相匹配的字體，怎么辦？如果先選中再用工具欄上的字體進行設置的話太過繁瑣。是不是有更好用的辦法？確實有！只要進行一次設置，后面的字體就不用再做修改。以自己設置的字體為例，設置如下：

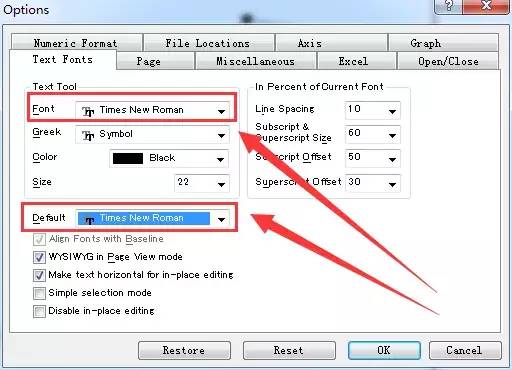

1.選擇tools—options—text fonts， 選擇字體顏色和大小，在Defaul里選擇Times New Roman

也許會有人問，英文和數字設置成Times New Roman格式符合要求，但是漢字也是這種字體是不是不行??？答案是可以的！如果有疑問的話可以嘗試一下，Times New Roman格式的漢字和宋體格式的漢字幾乎是沒有區別的。也就是說，漢字設置成這種Times New Roman字體是幾乎沒有影響的。

Origin和Word的集成很好，可以直接把Origin圖復制到Word里面，雙擊圖的話可以進行編輯。但是問題又來了，細心的同學會發現Origin圖邊緣的空白較多，導致圖片尺寸大，占用較大的空間，如果直接拖動縮小的話又怕看不清，怎么辦呢？有的同學估計想到了截圖，但是截出來的是圖片啊，再也不能對里面的內容進行編輯啦。如果里面有一處錯誤，想要修改，估計會有人Crazy的！

?

其實，多余空白不是Origin圖的問題，而還是默認設置的問題，只需要更改一處設置，就可以完全把多余的空白剔除。并且，設置是在上面更改字體旁邊的那個地方更改就好了。盡管在一處設置，但為了讓大家知其然還知其所以然，所以與上面分開了說明。設置如下：

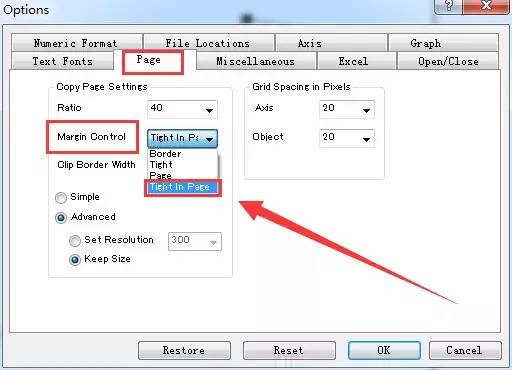

1. 選擇Tools—Options—Page—Margin Control，選擇Tight in Page

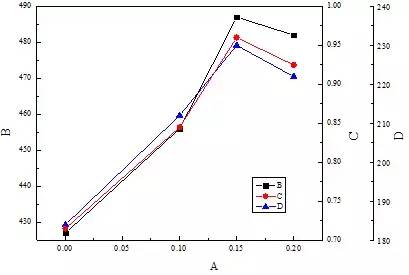

如果是一個自變量對應一個因變量這種一一對應的關系的話（就如上面的那個圖例），直接繪制就好了。但是如果是一個自變量對應兩個或兩個以上的因變量的話，如下面的雙Y軸和三Y軸的圖形，如何繪制呢？估計會有人犯難了。但其實也不難！

?

繪制的方法就是增加Y軸圖層，需要雙Y軸就在前面基礎上添加一個Y軸圖層，需要三Y軸就再加一個圖層，以此類推……以雙Y軸為例，操作如下：

?

1.導入數據繪制出單Y軸圖形；

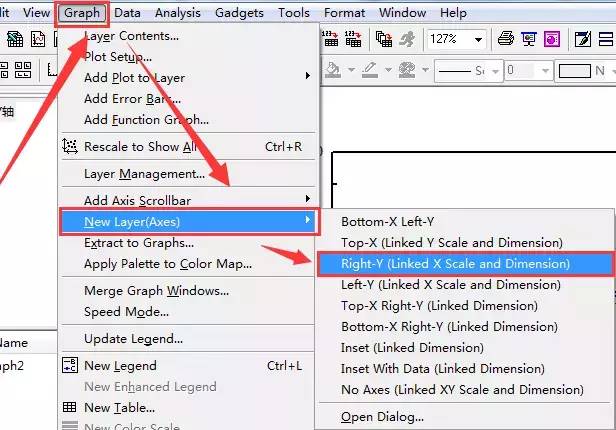

2.選擇Graph—New Layer（Axes）—Right-Y，新建一個Y軸圖層；

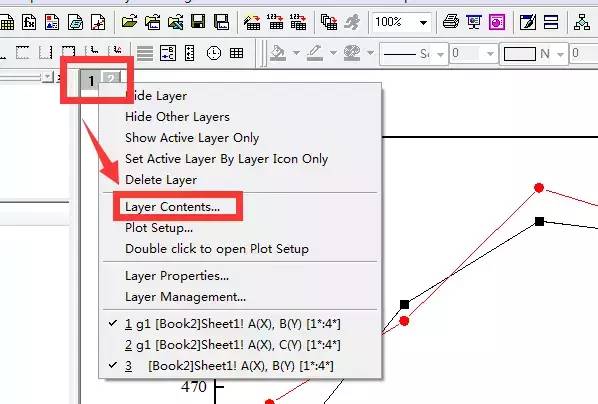

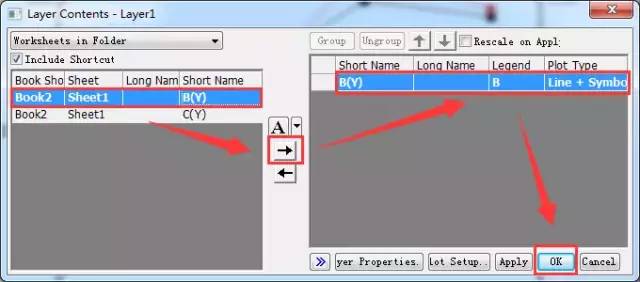

3.新建Y軸圖層后在左上角會多出一個圖層（數字1和2），在圖層數字上單擊右鍵，選擇layer content，打開layer content對話框；

4.把B（Y）設置成圖層1的數據，選擇OK，同樣的操作，把C（Y）設置成圖層2的數據，選擇OK；

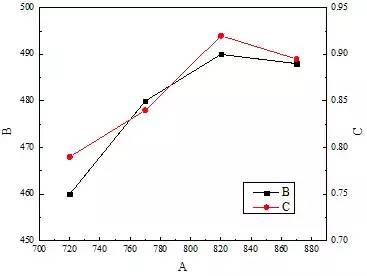

5.適當修改得到上面雙Y軸圖，三Y軸和多Y軸類似操作。

有時候不小心把數據丟失了，只剩下Origin圖了（是Origin圖文件，不是那種不能編輯的圖片，那種是沒有辦法提取的），或者想要從Origin圖里面提取部分?jǐn)?shù)據，怎么辦呢？強大的Origin也是可以辦到的，確保你的數據不會丟失。操作的方法也不難：

?

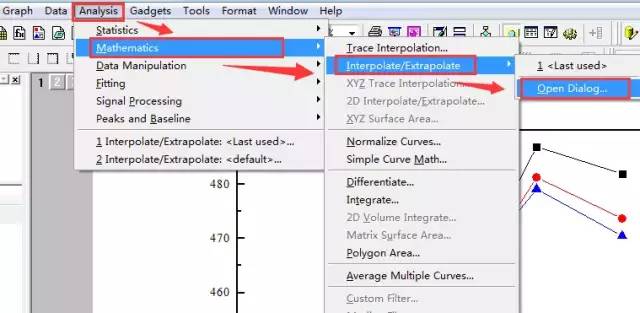

1.選擇Analysis—mathematics—Interpolate/Extrapolate，選擇Open Dialog

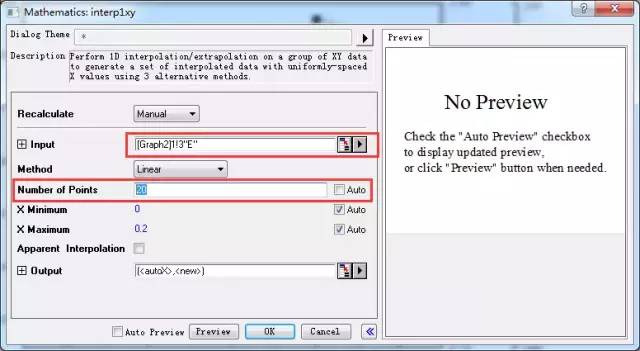

2.選擇想要提取的的數據和數據的數量，選擇完后點擊OK，數據就會提取到工作表里。

Origin大可不必花太多的時間去學習，只要掌握基本的繪圖技巧，滿足自己的需要即可。
