導語
鈣鈦礦型太陽能電池（perovskite solar cells），是利用鈣鈦礦型的有機金屬鹵化物半導體作為吸光材料的太陽能電池，屬于第三代太陽能電池，也稱作新概念太陽能電池。作為最近幾年新興研究的一種有機太陽能電池，在 2009 年首次被嘗試應用于光伏發電領域后，因為性能優異、成本低廉、商業價值巨大，從此大放異彩。得到廣泛的關注。
下面我們將用3ds Max 中的晶格和陣列工具來制作與鈣鈦礦太陽能電池有關的三維模型
01

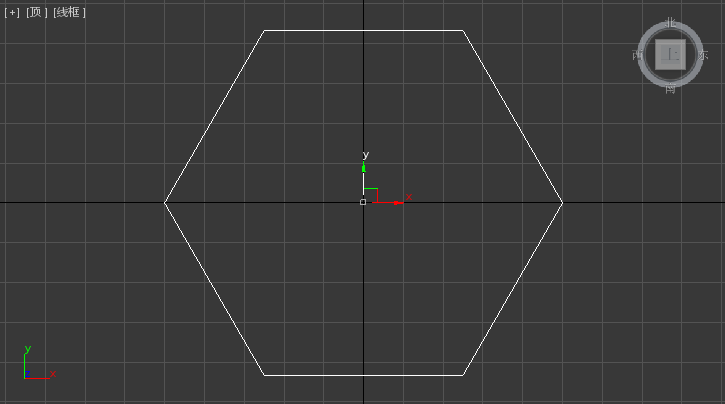

使用“多邊形”工具在場景中創建一個六邊形，然后在“參數”卷展欄下將“半徑”設置為500，如圖3-7-1-2、圖3-7-1-3、圖3-7-1-4所示。
如圖3-7-1-2
圖3-7-1-3
圖3-7-1-4
02

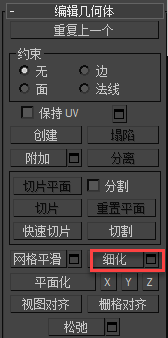

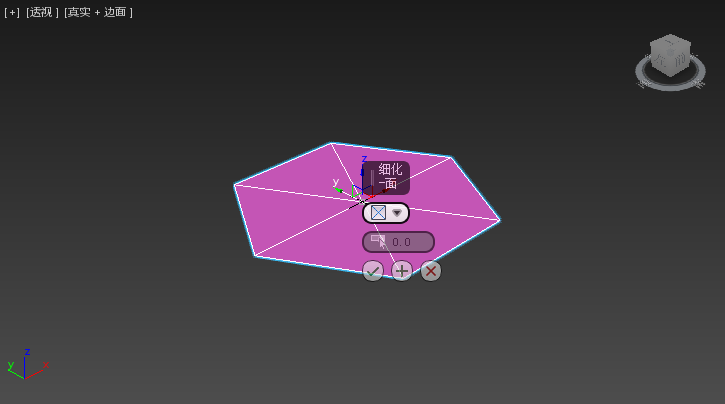

將六邊形轉換為“可編輯多邊形”，切換至“修改”面板，在“編輯幾何體”菜單中選擇“細化”，單擊“細化”按鈕后的“設置” ，將“細化”方式改為“面”，然后單擊“確定”，如圖3-7-1-5、圖3-7-1-6所示。
圖3-7-1-5
圖3-7-1-6
03

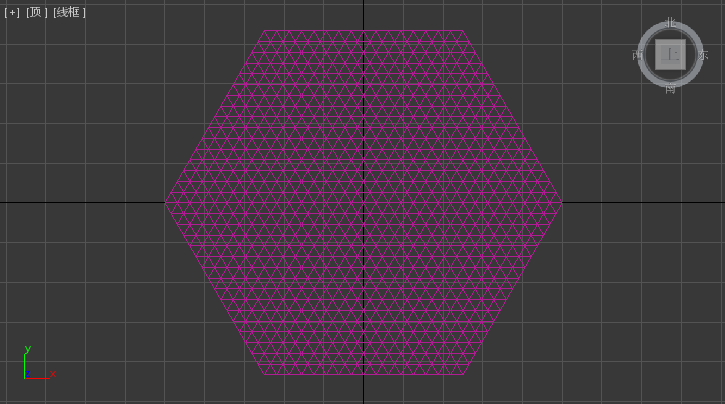

對多邊形使用“細化修改器”，在“參數”卷展欄下，選擇操作于面，點選“邊”，“張力”設置為0，迭代次數設置為“4”，如圖3-7-1-7、圖3-7-1-8所示。
圖3-7-1-7
圖3-7-1-8
04

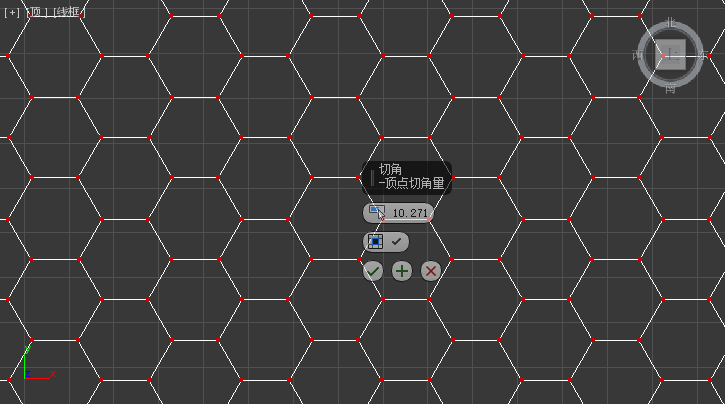

將其再次轉換為可編輯多邊形，進入點層級，<Ctrl+A>選中所有的頂點，在“編輯頂點”卷展欄下單擊“切角”按鈕后的“設置” ，調整“頂點切角量”到合適的數值使得所有的多邊形都變?yōu)榱呅?，如圖3-7-1-9、圖3-7-1-10、圖3-7-1-11所示
圖3-7-1-9
圖3-7-1-10
圖3-7-1-11
05
進入多邊形的邊層級，將邊上多余的邊刪掉，使其變成長方體，如圖3-7-1-12、圖3-7-1-13所示。
圖3-7-1-12
圖3-7-1-13
06

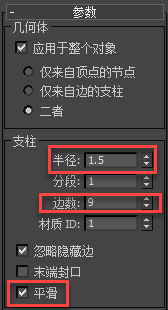

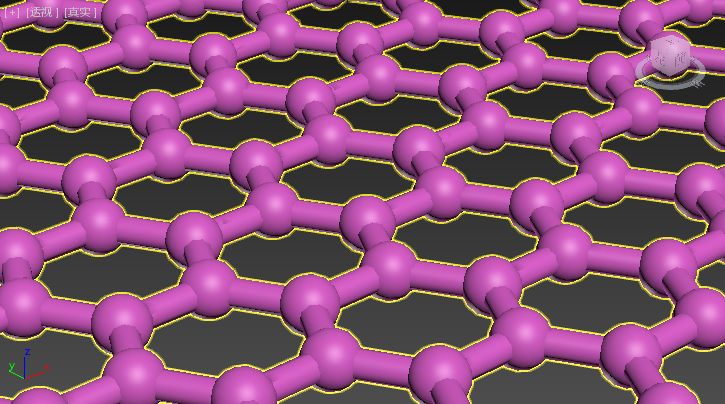

?對其使用“晶格”修改器，在“參數”卷展欄下中，“應用于整個對象”，選擇“二者”，將“支柱”半徑設置為1.5，邊數設置為8，勾選上 “平滑”，將“節點”設置為“二十面體”，半徑設置為3，分段改為3，勾選上“平滑”，如圖3-7-1-14、圖3-7-1-15、圖3-7-1-16所示。
圖3-7-1-14
圖3-7-1-15
圖3-7-1-16
07

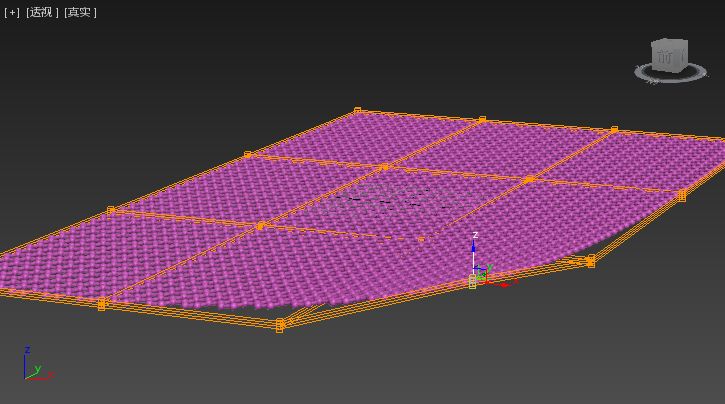

對其使用“FFD 4×4×4”修改器，選擇修改器的控制點，對其進行調整，使得模型形狀發生改變，如圖3-7-1-17、圖3-7-1-18所示。
圖3-7-1-17
圖3-7-1-18
08
使用“長方體”工具在場景中創建一個長方體，然后在“參數”卷展欄下將“長度”設置為850，“寬度”設置為475，“高度”設置為15，“長度分段”設置為40，“寬度分段”設置為20，如圖3-7-1-19、圖3-7-1-20所示。
圖3-7-1-19
圖3-7-1-20
09

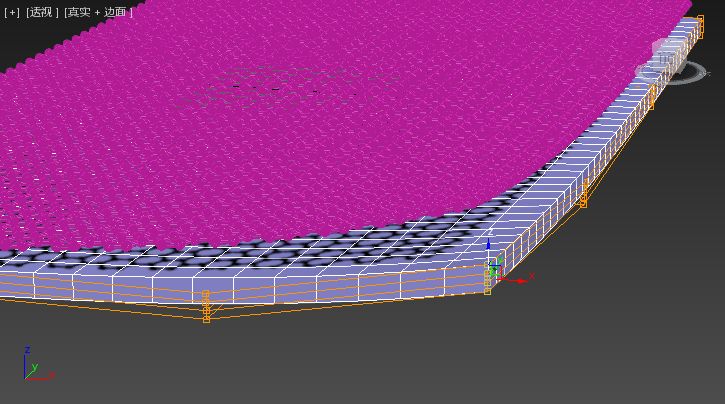

01??????? 對長方體使用“FFD 4×4×4”修改器，選擇修改器的控制點，對其進行調整，使得模型形狀發生改變，如圖3-7-1-21所示。
圖3-7-1-21
10
使用“長方體”工具在場景中創建一個長方體，然后在“參數”卷展欄下將“長度”設置為850，“寬度”設置為475，“高度”設置為80，“長度分段”設置為40，“寬度分段”設置為20，“高度分段”設置為10，如圖3-7-1-22、圖3-7-1-23所示。
圖3-7-1-22
圖3-7-1-23
11
01??????? 對其使用“噪波”修改器，在“參數”卷展欄下將“種子”設置為10，“比例”設置為10，“強度”X設置為10，Y設置為8.5,Z設置為10，如圖3-7-1-24、圖3-7-1-25所示。
圖3-7-1-24
圖3-7-1-25
12

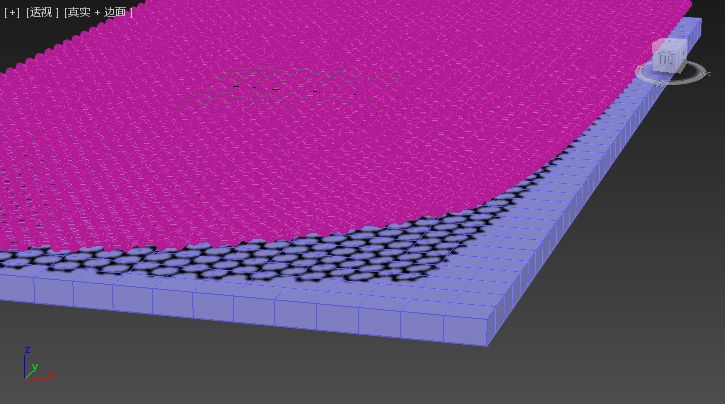

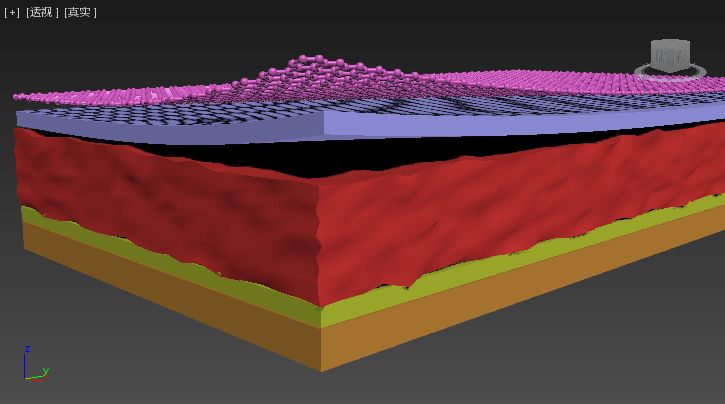

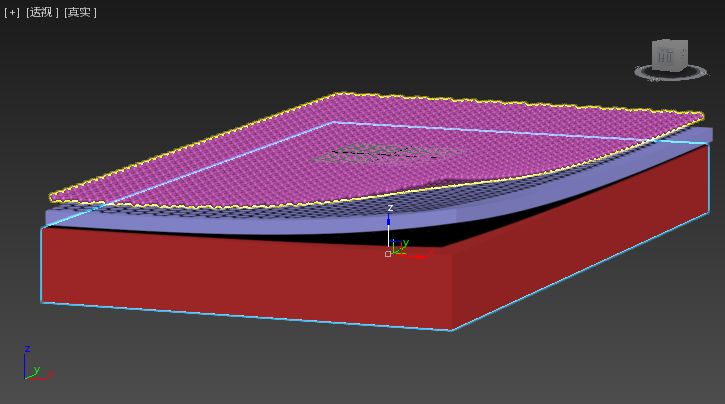

再次使用“長方體”工具在場景中創建兩個長方體，調整它們的大小，如圖3-7-1-26所示。
圖3-7-1-26
13
01??????? 下面開始制作鈣鈦礦晶體模型。使用“異面體”工具創建一個四面體，半徑設置為20，如圖3-7-1-27、圖3-7-1-28所示。
圖3-7-1-27
圖3-7-1-28
14

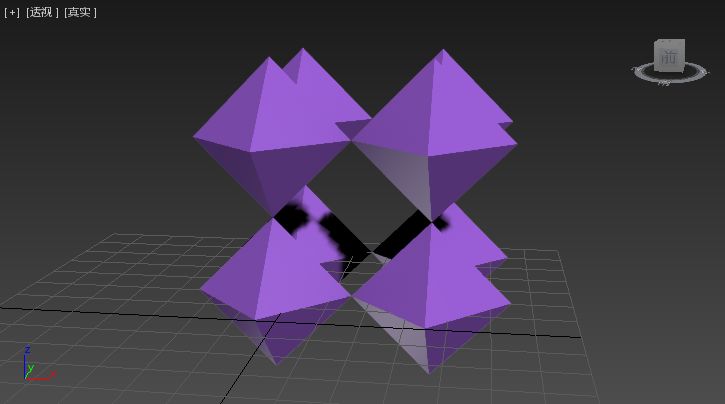

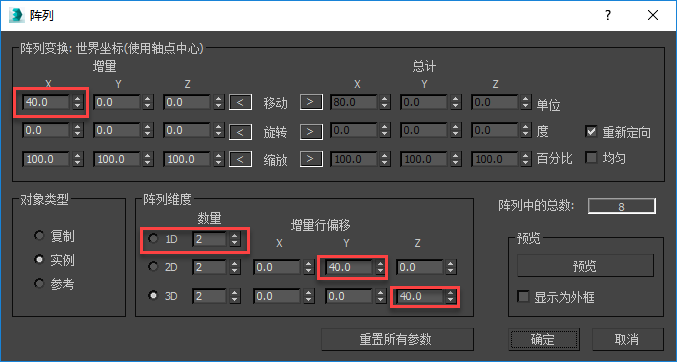

將四面體旋轉45°，移動的X增量設置為40，陣列維度中1D的數量設置為2，2D的數量設置為2，Y增量設置為40，3D的數量設置為3，Z增量設置為40，如圖3-7-1-29、圖3-7-1-30所示。
圖3-7-1-29
圖3-7-1-30
15

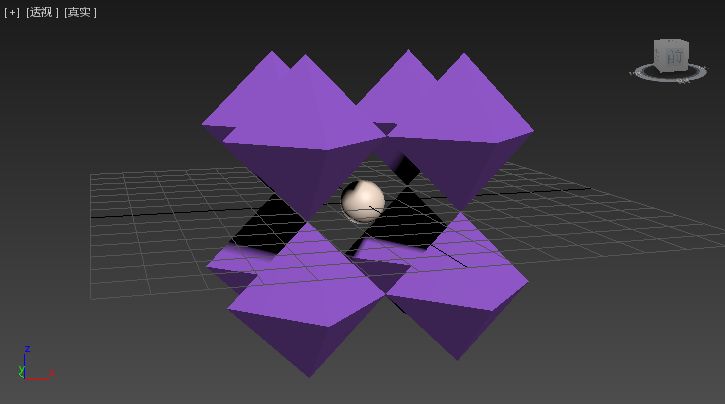

使用“球體”工具在場景中創建一個球體，“半徑”設置6，將其位置調整至8個四面體的中心，如圖3-7-1-31所示。
圖3-7-1-31
16

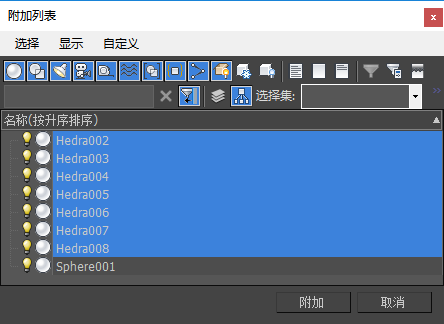

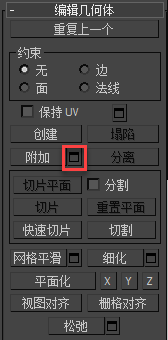

將其中一個四面體Hedra001轉換為“可編輯多邊形”在“修改”面板下的“編輯集合體”卷展欄中選擇“附加”按鈕右邊的“附加列表”，在彈出的窗口中選中所有的四面體，將所有的四面體變?yōu)橐粋€整體如圖3-7-1-32、圖3-7-1-33所示。
圖3-7-1-32
圖3-7-1-33
17

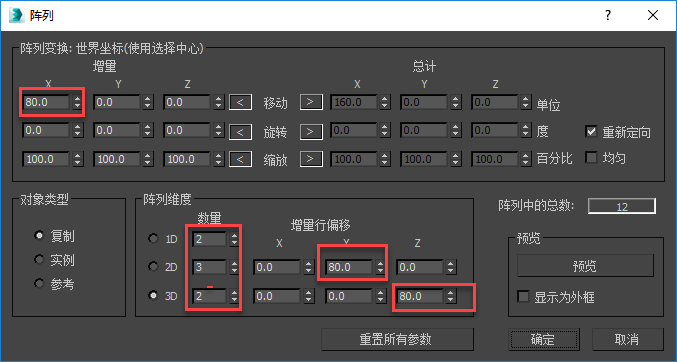

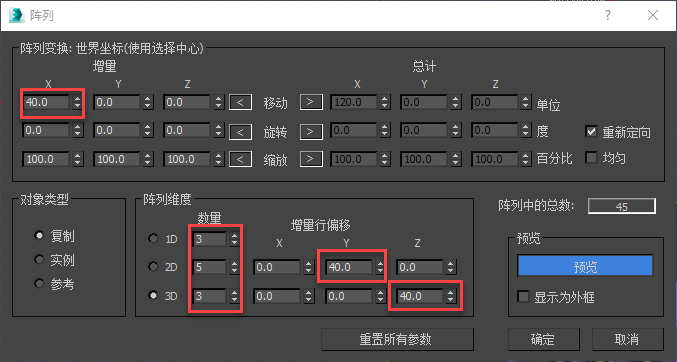

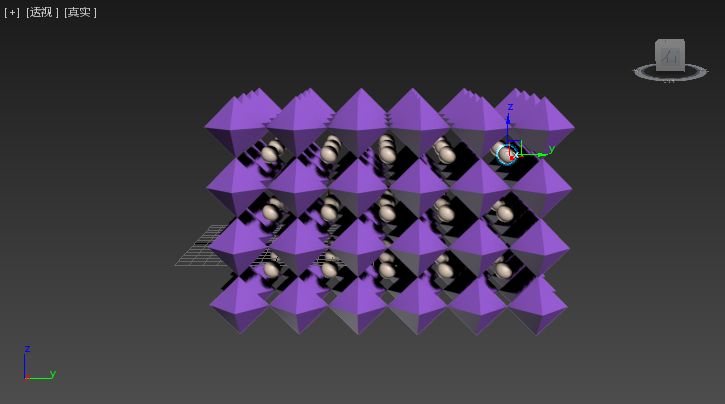

將Hedra001復制出一份（Hedra002），然后對其使用陣列工具，移動的X增量設置為80，陣列維度中1D的數量設置為2，2D的數量設置為3，Y增量設置為80，3D的數量設置為2，Z增量設置為80。對復制出來的模型也進行同樣的操作，復制的一份是用來制作透明的材質；球體也使用陣列工具，移動的X增量設置為40；陣列維度中1D的數量設置為3；2D的數量設置為5，Y增量設置為40；3D的數量設置為3，Z增量設置為40；如圖3-7-1-34、圖3-7-1-35、圖3-7-1-36所示。
圖3-7-1-34
圖3-7-1-35
圖3-7-1-36
18

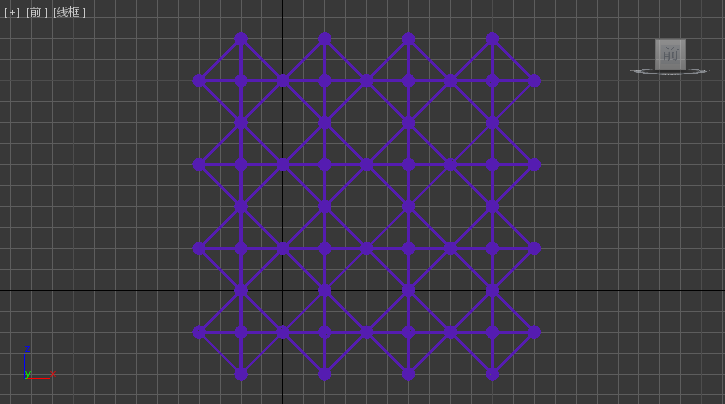

將Hedra001陣列出來的模型成組，之后對其使用“晶格”修改器，在“參數”卷展欄下中，將“支柱”半徑設置為0.5，邊數設置為8，勾選上 “平滑”，將“節點”設置為“二十面體”，半徑設置為3，分段改為3，勾選上“平滑”，如圖3-7-1-37、圖3-7-1-38、圖3-7-1-39所示。
圖3-7-1-37
圖3-7-1-38
圖3-7-1-39
19

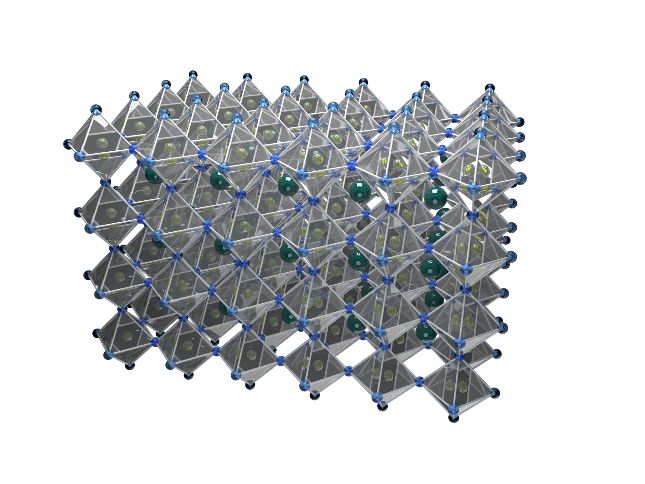

設置好材質和燈光，將兩部分分別渲染出圖，效果圖如圖3-7-1-40、圖3-7-1-41所示。
圖3-7-1-40
圖3-7-1-41
20
將兩張圖片在PS中進行適當?shù)奶幚?，得到最后的效果圖，如圖3-7-1-42所示。
就是這么簡單，你學會了嗎？
