以石墨烯為代表的二維材料，由于具有不同于其塊體材料的特殊力、熱、光、電、磁等物理性能，在多個學(xué)科領(lǐng)域掀起了研究熱潮。其中，二維化的過渡金屬硫族化合物，包括過渡金屬硫化物（例如MoS₂、WS₂、ReS₂等）、硒化物（例如WSe₂、NbSe₂、TiSe₂、InSe、FeSe等）和碲化物（例如WTe₂等），晶體結(jié)構(gòu)簡單，物性多變，樣品容易獲取，近幾年成為了二維材料領(lǐng)域的研究新星，也成為柔性半導(dǎo)體、光電、超導(dǎo)、自旋等的理想實現(xiàn)平臺。

?

然而，不論是從塊體中直接剝離，還是利用普通化學(xué)氣相沉積法或者分子束外延法生長的這些二維材料，如果將其直接暴露在大氣環(huán)境下，樣品易受到空氣中H₂O和O₂的影響而被快速氧化變質(zhì)，極大降低其物性。這種在大氣環(huán)境下的不穩(wěn)定性，加大了器件制作工藝的復(fù)雜性，也阻礙了二維材料的深入物性研究和后續(xù)產(chǎn)業(yè)應(yīng)用。

為了解決二維過渡金屬硫族化合物的環(huán)境穩(wěn)定性難題，南京大學(xué)物理學(xué)院高力波教授課題組通過實驗觀察和理論預(yù)測，發(fā)現(xiàn)這些樣品在大氣環(huán)境下的不穩(wěn)定性主要起源于二維材料中存在的氧鍵和原子空位。

?

?

在此認識基礎(chǔ)上，提出了新的兩步氣相沉積法，即先通過物理氣相沉積法制備無氧的超薄過渡金屬薄膜，再利用化學(xué)氣相沉積法進行硒化生長，最終得到無氧鍵和無原子空位的硒化物薄膜（圖1）。

?

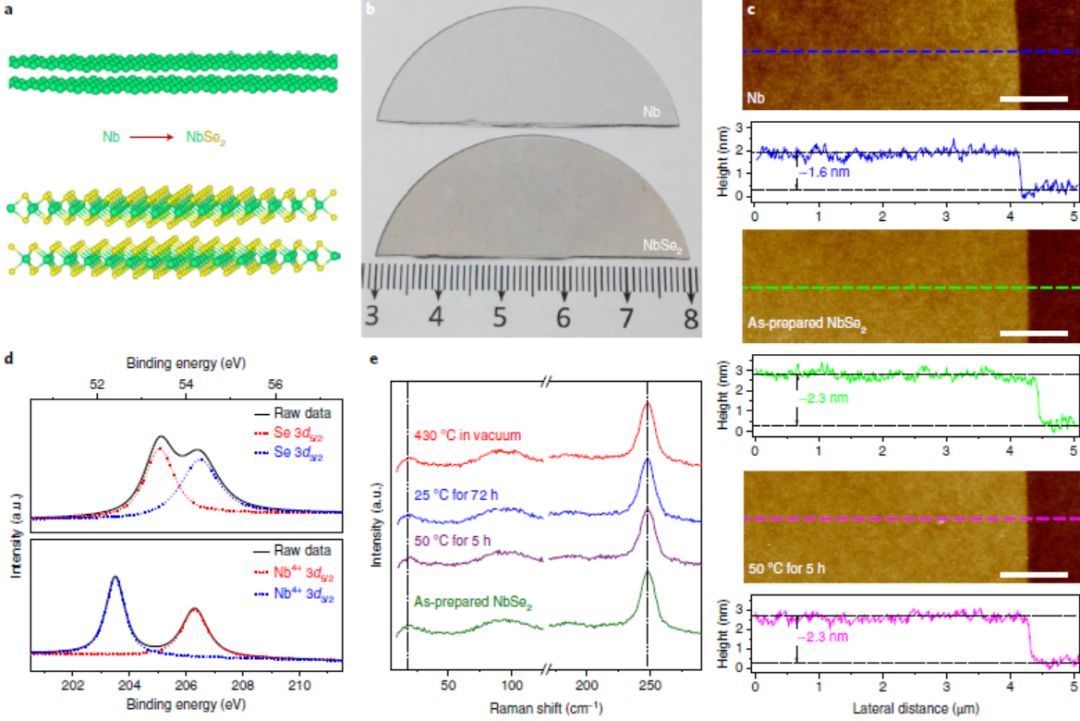

圖1：（a）從Nb到NbSe₂的結(jié)構(gòu)變化示意圖；（b）物理氣相沉積法制備的2寸Nb薄膜和化學(xué)氣相沉積法生長的NbSe₂薄膜；（c）不同步驟下制備的Nb和NbSe₂膜的厚度變化；（d）不同厚度的NbSe₂變溫電阻曲線，其超導(dǎo)特性隨著厚度不同而變化。

?

在這項工作中，他們利用在大氣環(huán)境下極易被氧化，且具有超導(dǎo)特性的NbSe₂材料為例，檢驗其在不同環(huán)境下的穩(wěn)定性。不同的處理條件包括了在大氣下的長時間放置、大氣氣氛下烘烤、各種水溶液下浸泡以及高真空下的退火等。通過超導(dǎo)物性測量，他們發(fā)現(xiàn)此種方法生長出來的NbSe₂，不但能夠很好地保持著超導(dǎo)特性（圖1d），同時在各種穩(wěn)定性測試后，這種材料仍然能夠保留著幾乎不變的超導(dǎo)特性。

同時，通過透射電子顯微鏡的反復(fù)觀測，他們發(fā)現(xiàn)經(jīng)過這些惡劣條件處理后，此種方法生長的NbSe₂薄膜，其原子級的晶格結(jié)構(gòu)仍然能夠完整保持（圖2）。

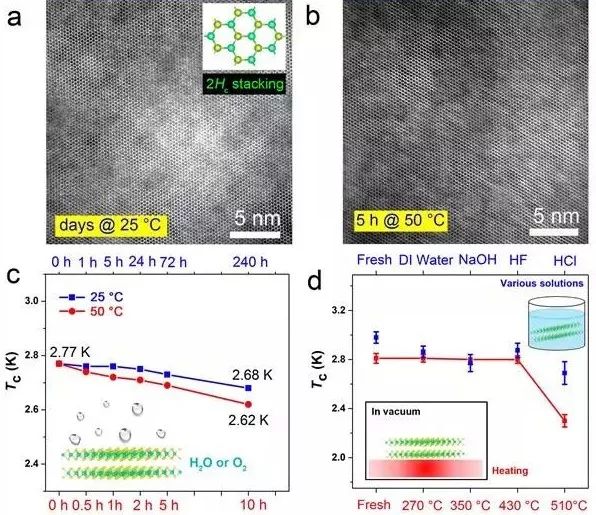

圖2：（a，b）在大氣氣氛下常溫放置數(shù)天，和大氣下加熱到50 °C后的掃描透射電子顯微鏡照片，其NbSe₂薄膜晶格仍然保持完整；（c）超導(dǎo)轉(zhuǎn)變溫度（Tc）在大氣氣氛中，不同暴露時間的變化圖（常溫下，藍線；50 °C時，紅線）；（d）浸泡在不同溶液（藍線）和在真空退火條件處理后（紅線），NbSe₂薄膜的Tc的變化趨勢圖。

?

除NbSe₂外，他們也生長了TiSe₂和在NbSe₂上生長氧化層，發(fā)現(xiàn)其物性仍然可以保持。該工作的重要意義不僅在于開發(fā)了一種能夠生長穩(wěn)定型二維材料的方法，同時也表明，絕大多數(shù)的二維材料在大氣環(huán)境下是能夠穩(wěn)定存在的。二維過渡金屬硫族化合物的不穩(wěn)定性，應(yīng)該主要起源于其晶格中的各種缺陷。因此，此項工作對于重新認識二維材料在大氣環(huán)境下的穩(wěn)定性，不論對于基礎(chǔ)研究以及未來的產(chǎn)業(yè)應(yīng)用，都有著重要的意義。

?

南京大學(xué)物理學(xué)院16級博士生林會會為論文的第一作者，高力波教授為通訊作者。浙江大學(xué)材料學(xué)院的博士生祝祺、王江偉研究員，作為共同第一作者和共同通訊作者，為該論文中的樣品提供了詳細的透射電子顯微鏡表征和相應(yīng)的論文修改。

?

南京大學(xué)物理學(xué)院舒大軍教授為該工作提供了理論支持，奚嘯翔教授和17級博士生林東景為該工作提供了拉曼測量和相關(guān)討論。課題組中徐潔副研究員、研究生黃賢雷和石威對部分實驗和論文修改提供了幫助。同時感謝戴耀民教授、張翼教授及其研究生蔣文超、李博文、陳望，在論文修改過程中，對部分實驗給予的幫助。

?

Lin H, Zhu Q, Shu D, et al. Growth of environmentally stable transition metal selenide films[J]. Nature Materials, 2019: 1.
