電解水制氫及氫氧燃料電池技術是氫能源利用的重要技術, 也是解決未來能源問題的重要途徑,水電解和燃料電池技術的性能取決于氫氧電催化反應的動力學, 包括氫析出反應(HER)、氫氧化反應(HOR)、氧析出反應(OER) 和氧還原反應(ORR).

?

迄今, Pt及其合金是HER、HOR及ORR最好的催化劑. 但即使使用Pt, 水電解和燃料電池的能量轉化效率和功率密度仍偏低.。

?

燃料電池與水電解結合起來, 能量轉換效率在40%或更低. 并且, 為了維持這樣的性能, 需要使用較多的貴金屬Pt催化劑.

?

通過催化劑的設計和優化來提高Pt基催化劑在氫、氧電催化中的利用率是當前電化學及材料科學等迫切需要解決的問題之一.

氫電催化過程僅涉及氫原子這一吸附中間體, 因此可以說是最簡單的電催化反應之一.從研究氫的吸附入手, 對氫電催化過程進行理論計算研究.

近年來, 基于密度泛函理論(DFT)的計算化學方法在電化學研究中得到較為廣泛的應用.

?

一 類是計算氫在不同吸附位的振動頻率, 并結合測量結果研究氫的吸附結構. 另一類應用是直接計算氫吸附等溫曲線.

?

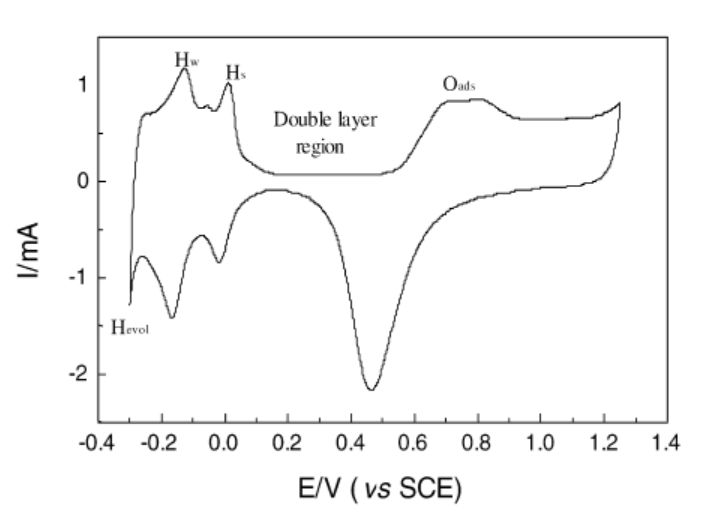

對應文獻：Ren B, Xu X, Li X Q, et al. Extending surface raman spectroscopic studies to transition metals for practical applications: Ii. hydrogen adsorption at platinum electrodes[J]. Surface science, 1999, 427: 157-161.

?

丹麥工業大學J. K. N?rskov課題組通過熱力學分析將DFT計算的化學吸附等溫線與電極電勢相聯系, 對UPD?H_ad和 OPD H_ad的本質及其在氫電極反應中的作用進行探索.

?

可以證明, 以RHE為電勢參考時, 這兩種反應在熱力學上是等效的. 另外， 實驗和計算均表明, 電化學環境下溶劑和電場對氫的解離吸附能影響很小。

?

對應文獻：Karlberg G S, Jaramillo T F, Skulason E, et al. Cyclic voltammograms for H on Pt (111) and Pt (100) from first principles[J]. Physical review letters, 2007, 99(12): 126101.

?

Skúlason E, Karlberg G S, Rossmeisl J, et al. Density functional theory calculations for the hydrogen evolution reaction in an electrochemical double layer on the Pt (111) electrode[J]. Physical Chemistry Chemical Physics, 2007, 9(25): 3241-3250.

?

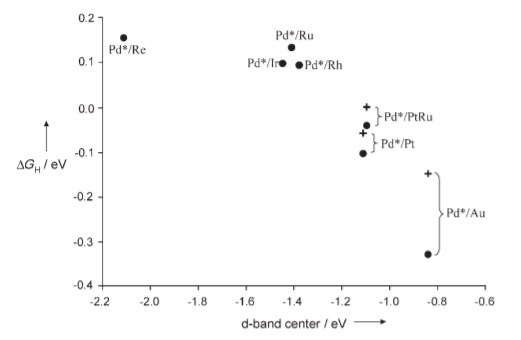

Greeley J, N?rskov J K, Kibler L A, et al. Hydrogen evolution over bimetallic systems: Understanding the trends[J]. ChemPhysChem, 2006, 7(5): 1032-1035.

?

Conway B E, Tilak B V. Interfacial processes involving electrocatalytic evolution and oxidation of H2, and the role of chemisorbed H[J]. Electrochimica Acta, 2002, 47(22-23): 3571-3594.

?

圖1為計算得到的不同溫度下氫原子在Pt(111)和 Pt(100)表面的吸附等溫線(η-θ關系曲線). 這些吸附等溫線與伏安測量結果非常接近。

?

所不同的是, 實驗伏安曲線僅能給出UPD?H_ad的η-θ關系曲線, 無法得到電勢低于0.05V以下的 H_ad覆蓋度.?

?

更重要的是, 理論計算直接給出不同電勢下氫在表面各種位點的吸附情況.

?

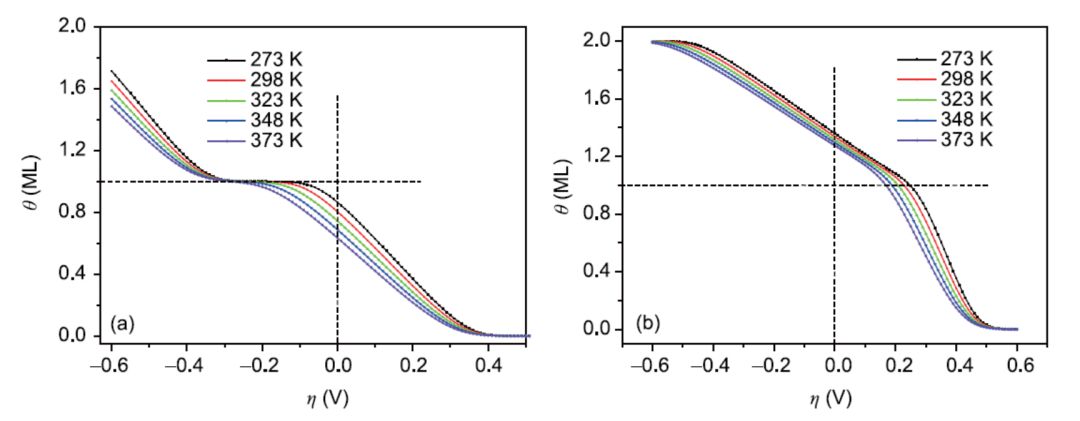

圖1 結合DFT計算和循環伏安曲線得到的Pt(111)表面和Pt(100)表面不同溫度下的氫吸附等溫線

?

根據DFT計算得到的吸附等溫線, 可以獲得氫吸附的理論伏安曲線。

?

圖2給出了Pt(111)電極的結果其和文獻報道的實驗曲線相當接近, 這也驗證了上述關于H_ad的理論分析和計算結果.

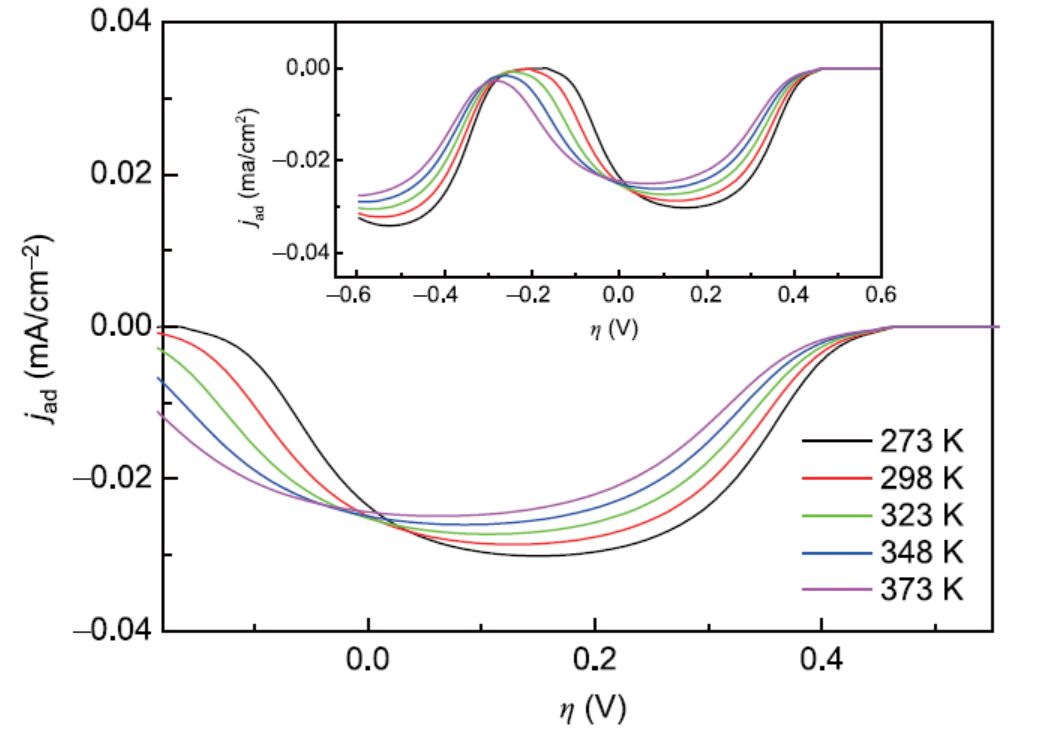

圖2 依據DFT計算的η-θ關系得到的Pt(111)表面氫吸附循 環伏安曲線 . 插圖為寬電勢范圍內的情形

?

對應文獻：Chen S, Yuan R, Chai Y, et al. Electrochemical sensing of hydrogen peroxide using metal nanoparticles: a review[J]. Microchimica Acta, 2013, 180(1-2): 15-32.

?

Markovi? N M, Grgur B N, Ross P N. Temperature-dependent hydrogen electrochemistry on platinum low-index single-crystal surfaces in acid solutions[J]. The Journal of Physical Chemistry B, 1997, 101(27): 5405-5413.

?

由于氫電極反應動力學很快, 一般實驗上很難直接測量常溫下的動力學數據.

?

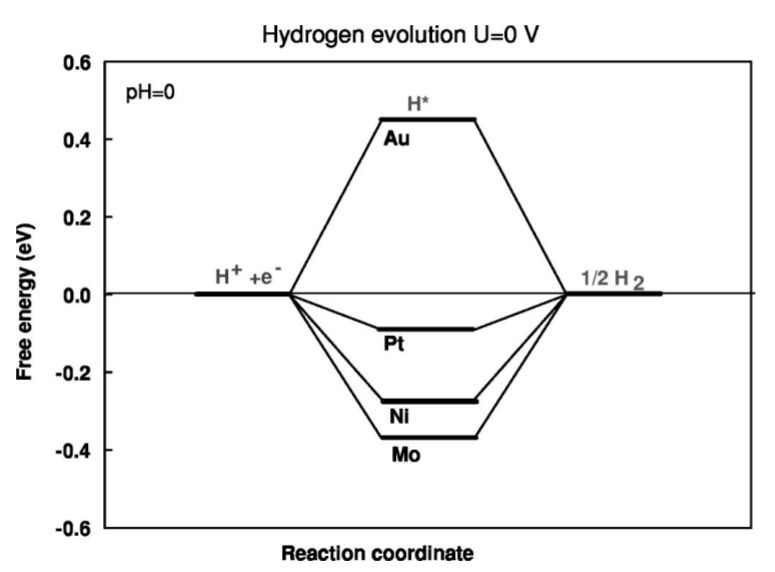

最近, 丹麥工業大學J. K. N?rskov簡單地使用不同表面在固定H_ad覆蓋度(0.25或1 ML)下的吸附自由能作為指示符構建火山關系.?

?

按照計算結果, 相同電勢下不同催化劑表面的Had覆蓋度差異會比較大, 因此, 固定覆蓋度下計算的吸附自由能并不是特定電勢下的氫吸附自由能.

?

對應文獻：N?rskov J K, Bligaard T, Logadottir A, et al. Trends in the exchange current for hydrogen evolution[J]. Journal of the Electrochemical Society, 2005, 152(3): J23-J26.

?

關于Pt基納米顆粒催化劑, 其活性與尺寸的關系主要源于表面棱邊和不同晶面的原子比例變化.

計算表明, 在平衡電勢下納米顆粒棱邊的活性位為top位, 其覆蓋度約為0.07個單層, 活性應比(111)面還要低. 基于這種分析, 可以得到Pt納米顆粒中j0的順序: (100)>(111)>edge.

由于催化劑顆粒尺寸減小會增加比表面積, 因此, 氫電極反應在Pt納米顆粒達到某個尺寸時有最佳的質量活性.?

?

在此預期的基礎上, 采用低載量旋轉電極方法對不同尺寸的Pt 納米顆粒上的HOR反應動力學進行了實驗研究, 結果顯示, j0隨著Pt顆粒尺寸的減小而降低, 最大的質量活性約在3.5nm, 與上述模型與DFT計算結果預期一致.

氧還原反應是當前限制燃料電池能量效率和功率密度提升主要因素之一, 原因在于其在催化劑Pt表面具有高的過電勢和緩慢的反應動力學.

?

丹麥工業大學J. K. N?rskov課題組利用DFT對ORR機理進行了詳盡的計算研究. 他們?cè)缙谠诼鉖t表面的結果顯示, ORR的速控步驟為含氧物種的還原脫附，同時這也解釋了為什么Pt位于ORR活性火山關系的強吸附側。

?

武漢大學Junxiang Chen課題組對Pt(111)表面的含氧物種吸附結構及氧還原反應路徑進行了較為細致地理論計算研究. 這些結果可以較好地解釋實驗循環伏安特性、ORR過電勢和反應動力學特性.

?

對應文獻：Chen J, Luo S, Liu Y, et al. Theoretical Analysis of Electrochemical Formation and Phase Transition of Oxygenated Adsorbates on Pt (111)[J]. ACS applied materials & interfaces, 2016, 8(31): 20448-20458.

?

Chen J, Fang L, Luo S, et al. Electrocatalytic O₂ reduction on Pt: multiple roles of oxygenated adsorbates, nature of active sites, and origin of overpotential[J]. The Journal of Physical Chemistry C, 2017, 121(11): 6209-6217.

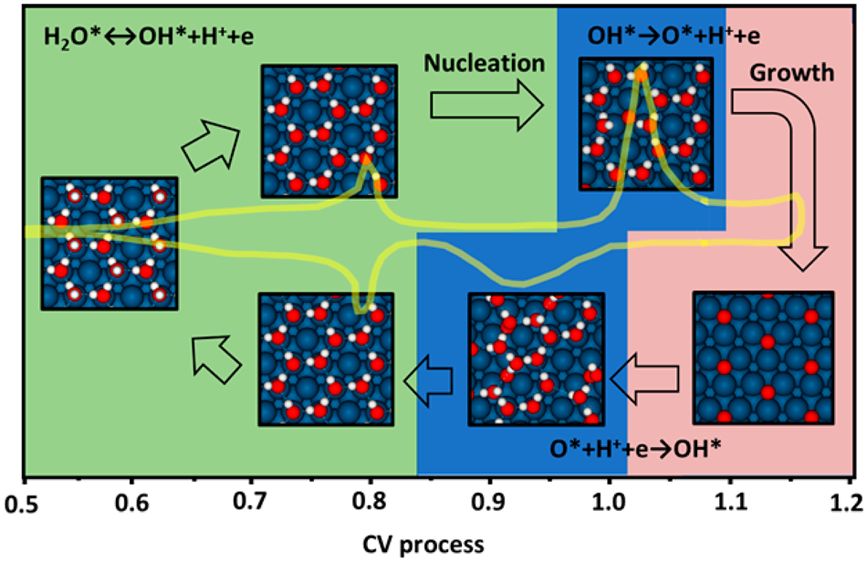

首先結合基于正則系宗的蒙特卡洛(Monte Carlo, MC)模擬和DFT計算, 研究了與Pt(111)表面循環伏安曲線(CV)相對應的含氧物種吸脫附過程.

?

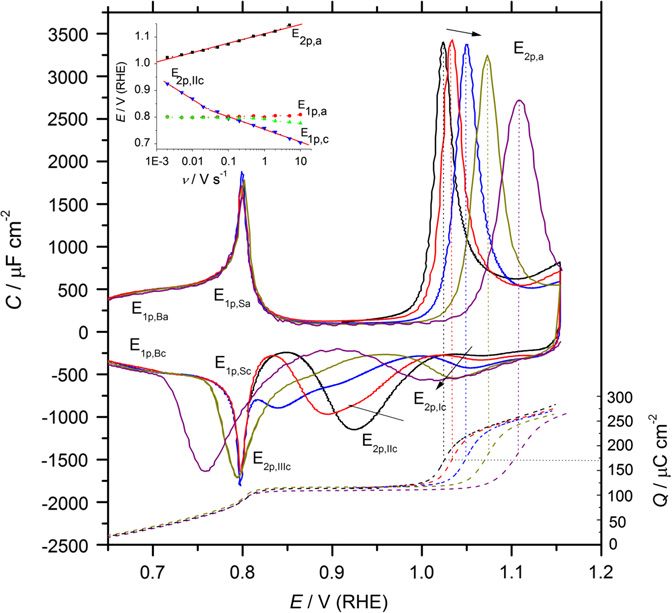

研究結果顯示, CV曲線上的蝴蝶峰區(圖4(a), 區域I)與計算得到的表面水雙層(water bilayer, 圖4(b)左)逐步氧化解離成OH*和H₂O*共吸附結構(圖4(b)右)所對應的伏安行為較好地吻合.

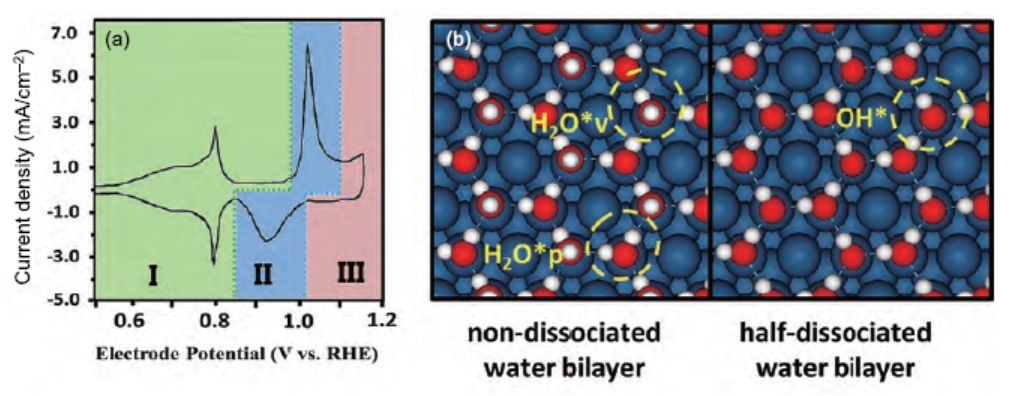

圖4 (a) Pt(111)電極在氬氣飽和的0.1 M HClO₄中的CV曲線(僅給出氧吸脫附部分)[34]; (b) Pt(111)上具有(?3＊?3)R 30°結構 的水雙層和半解離水雙層(OH*和H₂O*覆蓋度均為1/3單層的OH*/H2O*共吸附結構)的結構示意圖. 水雙層中包含平行和垂直 水分子H₂O*_p和H₂O*_v), 覆蓋度各為1/3單層. 其中H₂O*_v會逐步解離生成OH*

?

對應文獻：Gómez-Marín A M, Clavilier J, Feliu J M. Sequential Pt (1 1 1) oxide formation in perchloric acid: an electrochemical study of surface species inter-conversion[J]. Journal of Electroanalytical Chemistry, 2013, 688: 360-370.

?

在不含O₂的條件下, Pt表面的氧化(含氧吸附物種的形成)應該由水分子的氧化解離開始. 水解離首先生成OH*, 且其應該與水分子以氫鍵結合的方式共吸附.

?

?計算表明, 水在Pt(111)表面解離生成孤立OH*的電 勢要比CV上蝴蝶氧化峰開始電勢正很多, 說明不會形成孤立的OH*.得出結論認為, 水雙層結構在氧化過程中Pt-H₂O* 距離變化是CV曲線上蝴蝶峰的形成原因.

對半解離的水雙層的進一步的氧化解離過程進行了計算. 首先, 計算結果顯示, 該結構中OH*解離生 成O*要比H₂O*繼續解離生成OH*容易. 前者反應自由 能比后者低約0.2 eV.

?

因此, CV曲線上區域II對應的氧化過程應為OH*/H₂O*網絡結構中的OH*解離及O*的形成. 其次, 計算得到的起始電勢約為0.95 V, 與CV上區域II部分氧化峰的開始電勢相當接近.

根據前面含氧物種吸附計算, Pt(111)表面可能被OH*/H₂O*網絡相、O*相或兩者共同占據. 這些占位相的存在勢必影響氧還原反應路徑和動力學.

?

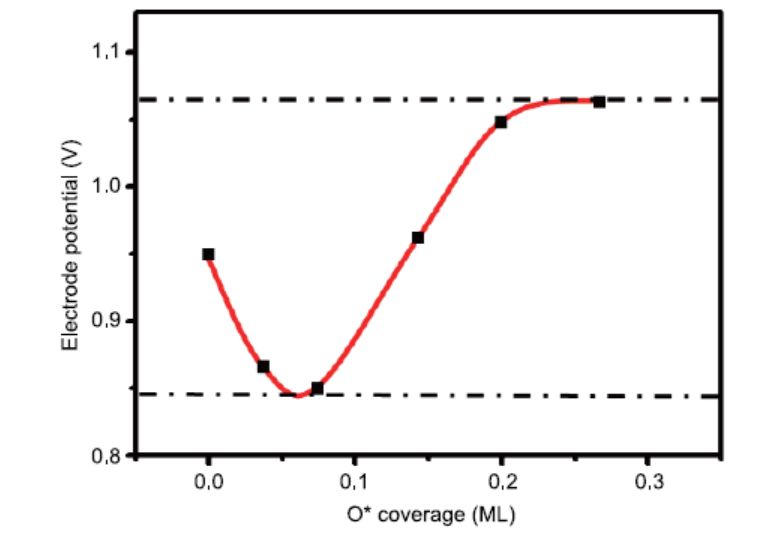

圖6 計算得到的“電勢-O*覆蓋度”關系曲線

?

圖7 O*吸附相形成示意圖. (a) 半解離水雙層中形成一個O*; (b, c) 第二個O*形成成; (d) O*簇和OH*–H₂O*網絡、共存的結 構. 在OH*/H₂O*網絡結構區域, H₂O*處于Pt的top位; 而在O*簇區, H₂O*處于O*上方的fcc位, 且與O*形成氫鍵

?

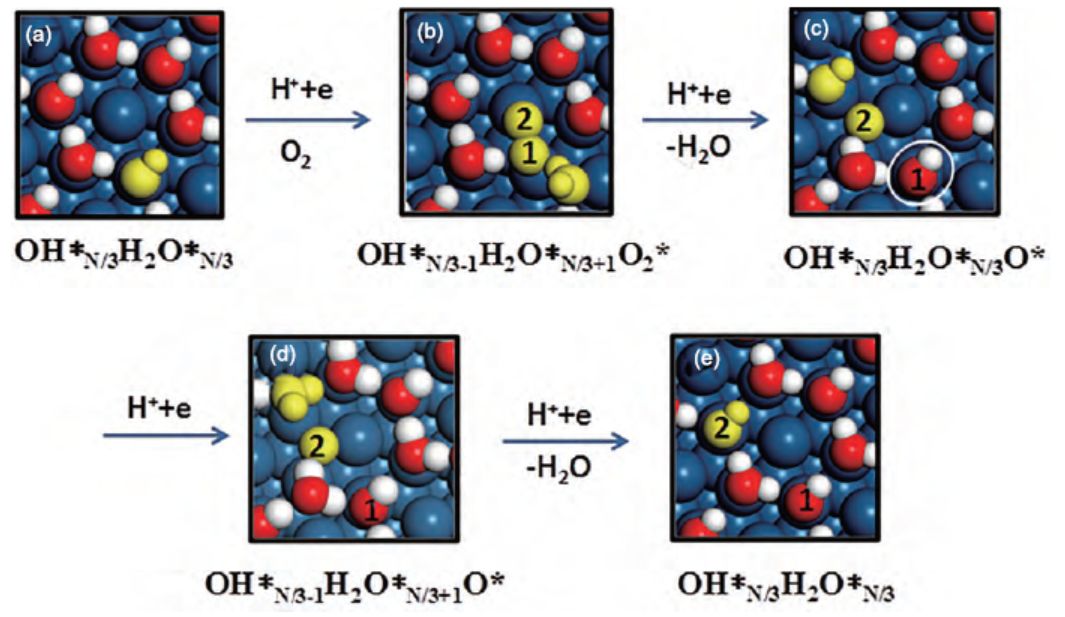

圖8 計算得到的ORR在H₂O*/OH*網絡相覆蓋表面的最優能量路徑的反應中間體結構俯視圖(1, 2標出了參與反應的O2中 的原子)

Pt催化劑表面ORR的各種動力學特性可以由反應活性位(或占位相)覆蓋度隨電勢的變化得到很好地解釋.?

?

這同時也說明, 占位相的表面覆蓋度對Pt基催化劑表面的ORR活性有決定性影響. 降低含氧物種的吸附強度有助于降低O*的覆蓋度, 從而增強活性.

目前主要研究還局限在Pt基礎晶面上. 如何將這些思想拓展到高指數晶面及各種形貌的納米催化表面, 是下一步需要開展的工作. 期望通過將理論模型、DFT計算和動力學蒙特卡洛結合來完成這些任務. 另外, 如何有效地將溶劑化效應引入計算和理論模型也是下一步應該完成的工作。
