鋰離子電池（LIBs）由于具有高的工作電壓、高的比容量等優點而被廣泛應用于的日常生活中，為了滿足巨大的應用需求，高工作電壓的鋰金屬電池（LMBs）引起了研究者們的注意。

然而，由于金屬鋰和電解液界面的不穩定性，導致嚴重的安全問題，限制LMBs的商業化應用。因此，需要了解各種電解質溶劑的基本溶解特點，開發新型的電解質體系以滿足LMBs。

圖1. (a)?1:1?FEC:EMC；(b)?1:4:4 LiPF₆:FEC:EMC電解液的¹H DOSY-NMR光譜圖

?

由于獨特的質子共振峰的分離，內部擴散排序核磁共振（IR-DOSY-NMR）提供了一個分析二元體系中電解質溶劑溶劑化狀態的方法。如圖1?在添加LiPF₆之前碳酸甲乙酯（EMC）的擴散速度快于氟代碳酸乙烯酯（FEC），加入LiPF₆后，EMC的擴散速度顯著降低，小于FEC，表明EMC比FEC有更高的鋰離子的親和力。

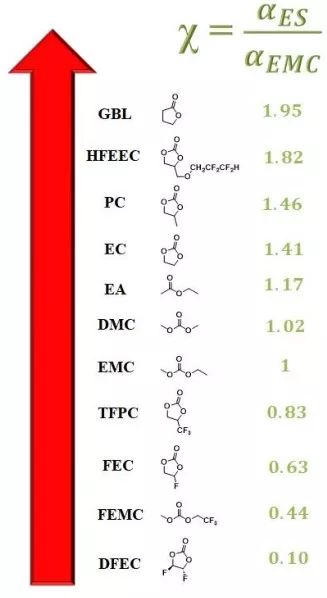

圖2.?常用的電解液溶劑的溶解能力

?

圖2通過公式中的表示溶解能力，相對溶解度是一個描述電解液溶劑（ESs）溶解鋰離子能力的常數，可以表明溶劑分子的電子極化率。規則環狀碳酸鹽巖由于具有高極性，因此溶解度最高。3-(2,2,3,3-四氟丙氧基)-1,2-環氧丙烷（HFEEC）比碳酸丙烯酯（PC）和碳酸乙烯酯（EC）具有更高的溶解性，歸因于烷氧基的雙配位。由于強電子（F）的作用，環碳酸鹽巖呈現比線性碳酸鹽更低的鋰溶劑化能力（碳酸甲乙酯（EMC）>4-三氟代甲基碳酸乙烯酯（TFPC）、氟代碳酸乙烯酯（FEC）>氟代碳酸甲乙酯（FEMC）），而對于具有相同強電子的碳酸鹽，線性氟化碳酸鹽具有較低的鋰親和力（TFPC>FEMC），二氟代碳酸乙烯酯（DFEC）由于具有兩個強電子作用，故對鋰的親和力最低。

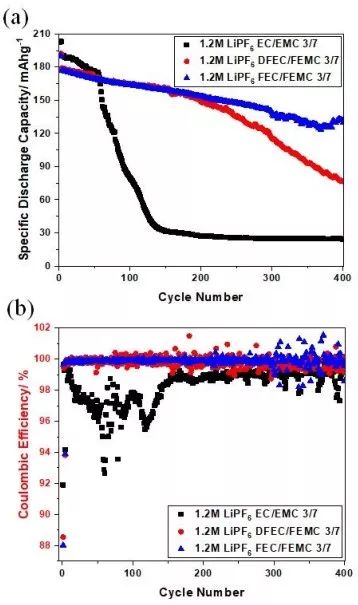

圖3.?以NMC622/Li組裝為全電池，分別是1.2?M的LiPF₆在EC:EMC?3:7（v/v）、FEC:FEMC?3:7（v/v）、DFEC:FEMC?3:7（v/v）電解液溶劑中的?(a)容量保持率；（b）庫倫效率。

為了證明電解液溶劑溶劑化的有效性，組裝金屬鋰電池，并對其進行循環測試，前三圈以C/10的電流循環，后面以C/3的電流循環，如圖3，分別選擇了不同氟化程度的溶劑形成電解液，可以得到：以DFEC和FEC為基礎比EC為基礎的電解液組裝的電池具有更好的穩定性，表明F原子有助于形成致密的SEI膜，使得鋰金屬可以穩定的循環。

?

當采用氟化線性碳酸鹽FEMC代替EMC作為共溶劑，但相比于DFEC（400圈后容量保持率為43%），以FEC（400圈后容量保持率為73%）為基礎的電解液卻有更好的循環性能。

?

采用傳統電解質（EC:EMC）制備的NMC622/Li電池的平均100個循環庫侖效率是97.1%；以DFEC:FEMC為電解質電池的平均400個循環庫侖效率是99.7%，高于傳統的電解質，但低于以FEC:FEMC為電解質電池的平均400個循環庫侖效率是99.9%；由于DFEC/FEMC電解液分解形成有害成分導致這種衰退現象，因此，以FEC:FEMC為電解液溶劑組裝形成的電池具有優異的電化學性能。

?

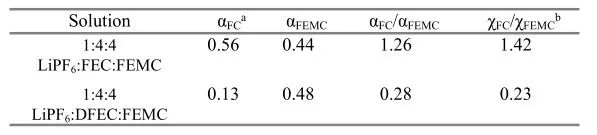

表1.?1:4:4?LiPF₆?:FEC:FEMC和1:4:4?LiPF₆:DFEC:FEMC電解液溶劑百分含量與比例

^aα_FC表示氟化環狀碳酸的百分?jǐn)?shù)。

^bχ_FC表示氟化環狀碳酸的相對溶劑化能力。

如表1所示，在1:4:4?LiPF6:FEC:FEMC的電解液中，F(xiàn)EC和FEMC百分含量分別為0.56和0.44，鋰的配位數為3.99，說明混合溶劑中溶解了4種溶劑分子其中包括2~3個FEC分子。而在1:4:4?LiPF6:DFEC:FEMC電解液中，DFEC和FEMC的含量分別為0.13和0.48，鋰的配位數為2.45，因?yàn)棣罠EMC/αDFEC百分含量的比值為3.69，明顯高于鋰的配位數，表明僅FEMC必然可以提高溶劑化能力，同時，通過表格可以觀察到環狀氟化碳酸鹽和FEMC的百分比例與相對溶劑化能力的比值相近，有助于準確的評估單個溶劑分子的溶劑化行為。

這項研究通過構造了一系列電解液溶劑，根據對鋰的親和力，組成了所有常見的電解質。對溶劑化能力進行了研究，可以評估鋰離子在不同電解液中的溶劑化行為，以及對含有不同氟化的碳酸鹽電解液組裝鋰電池進行電化學性能測試。

?

證明得：氟代碳酸乙烯酯（FEC）由于明顯的鋰離子溶劑化能力而被作為更可取的環狀碳酸鹽用于LMB中，以氟代碳酸乙烯酯（FEC）和氟代碳酸甲乙酯（FEMC）為電解液的共溶劑的LMBs展示了較好的電化學性能。

Solvating Power Series of Electrolyte Solvents for Lithium Batteries.?Energy & Environmental Science?(IF=30.067),?2019,?DOI:?10.1039/C9EE00141G.
