今天譚編輯將通過動圖演示W(wǎng)aterfall漸變瀑布圖的神操作！

?

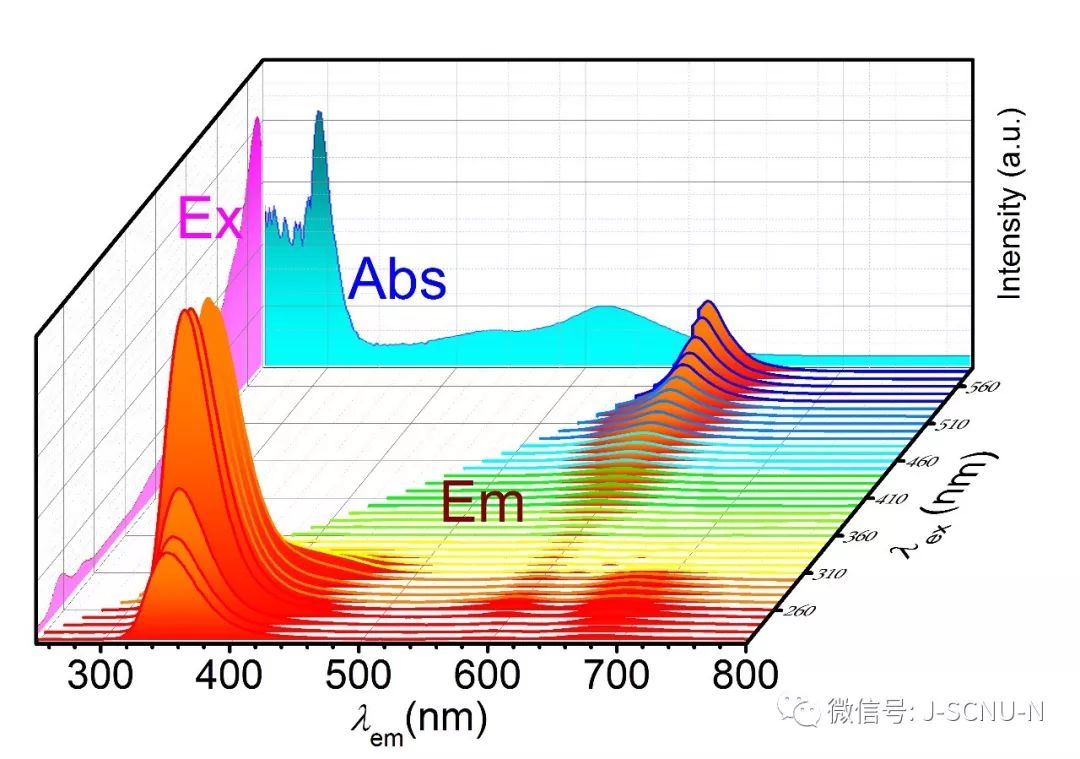

這里演示一下譚編在博士期間發表的第一篇論文（RSC Adv., 2017,7,40952-40956）中瀑布圖的繪制方法，在我的博士論文中繪制的原始圖如下圖，但在RSC Advances的這篇論文中只顯示了局部效果（橙-紅-紅外光區域）。

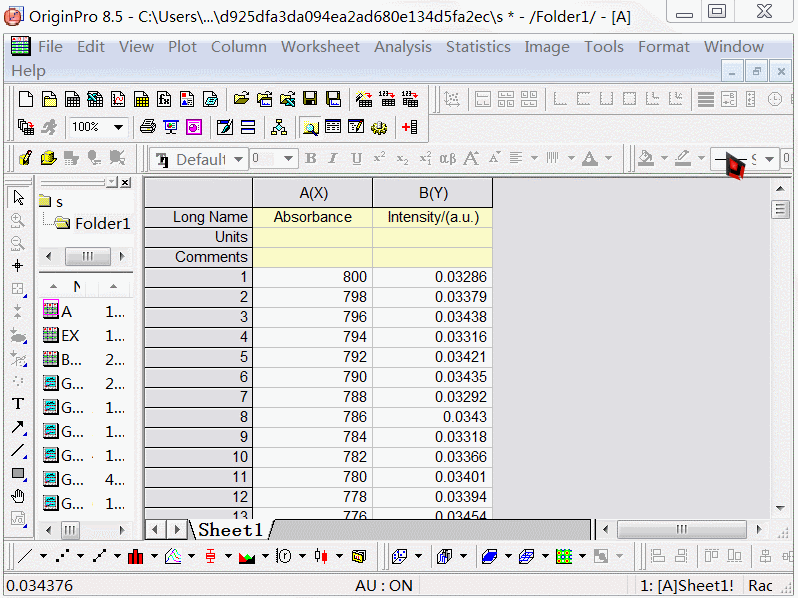

下面演示上圖的基本操作。

圖中需要準備三種實驗類型的數據：

?

（1）紫外-可見吸收光譜數據（250~800 nm）（見圖中的Abs曲線）；

（2）激發光譜數據（見圖中的Ex曲線）；

（3）激發波長范圍在220~590 nm，每增加10 nm（其實可以將步長設置大一點，這樣可減少激發光譜的測試次數）測試的熒光發射光譜數據（見圖中一些列Y軸平鋪的Em曲線）。

?

首先，繪制熒光光譜圖。

?

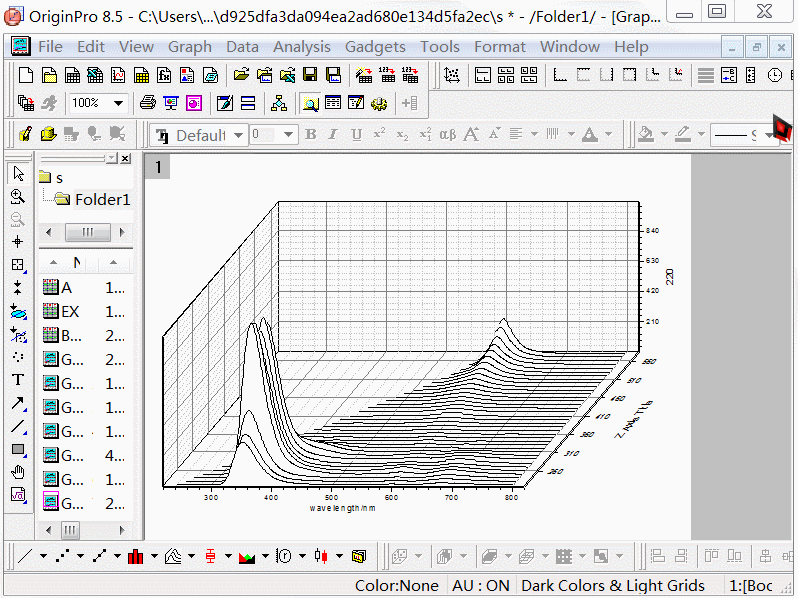

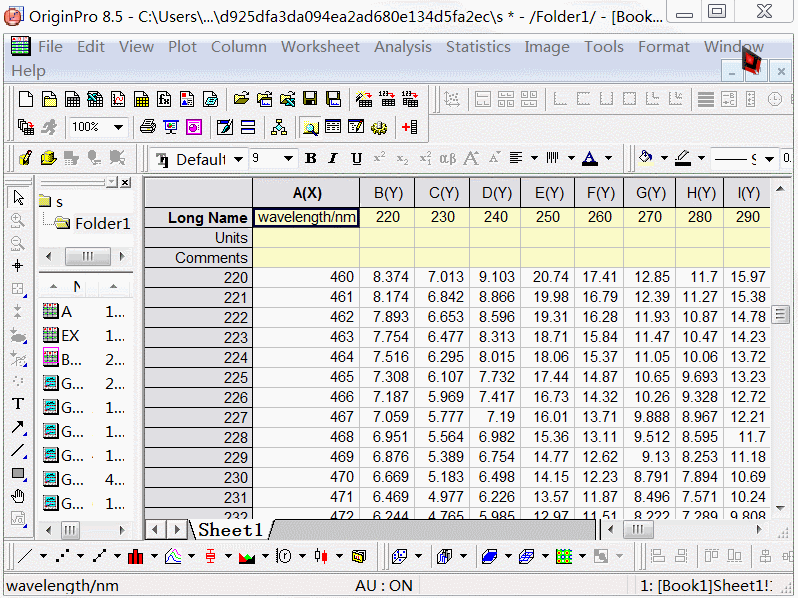

全選熒光發射數據表，點擊下方工具欄的第5個按鈕（它左邊是柱狀圖或餅圖），在彈出菜單中選擇“Waterfall”工具，得到一個粗糙的無色彩的瀑布圖。

?

似乎不好看，當然除了顏色單調外，有個左下角區域的空白，這沒關系，這是因?yàn)樵跍y(cè)試熒光發射光譜的時候，激發波長在增大，所以測試的發射光譜的起點也在紅移。

?

我們將它在Y軸方向的鋪展（右下方的數軸）顛倒一下或許好看一點。

?

另外Y軸（右下軸）刻度值是從590 nm遞減到220 nm的，這樣不符合常規也不符合測試順序。

?

雙擊Y軸修改其范圍Scale從默認的0.5~37.5顛倒一下，改為37.5~0.5，回車，即可將圖像顛倒過來。

?

?

然后，渲染彩色。

?

雙擊曲線，在彈出的Plot Details窗口中，修改Group群組中邊框線條顏色為By one（逐個上色），這樣得到的曲線中每條顏色各不相同。

?

再雙擊曲線來修改填充漸變。

?

在Line標簽頁中勾選?Fill Area under Curves，模式選擇Normal，選擇Pattern標簽頁（注意，這個標簽頁只有在前面勾選后才出現哦）。

?

在Fill中選擇一種顏色（這里選紅色，根據你自己的喜好可以任意選色），在Gradient Fill（漸變填充）中選擇Two Colors(雙色漸變)，當然也可以選擇One Color（單色），這里選擇雙色并將第二色改為綠色（紅配綠？！別嫌丑，效果還闊以哦?。?/span>

?

在上圖中貼上繪制好的Ex和Abs曲線圖片，將Ex和Abs圖片襯在數據下方。

?

據我所知，將Ex、Abs和Em三種光譜曲線繪制在一個立坐標系中，尚屬首次。

?

至于Ex和Abs圖片怎樣貼到曲線圖底部，這里賣個關子，我再找機會演示這種神操作。

怎么樣？你有g(shù)et到這些技能了嗎？
