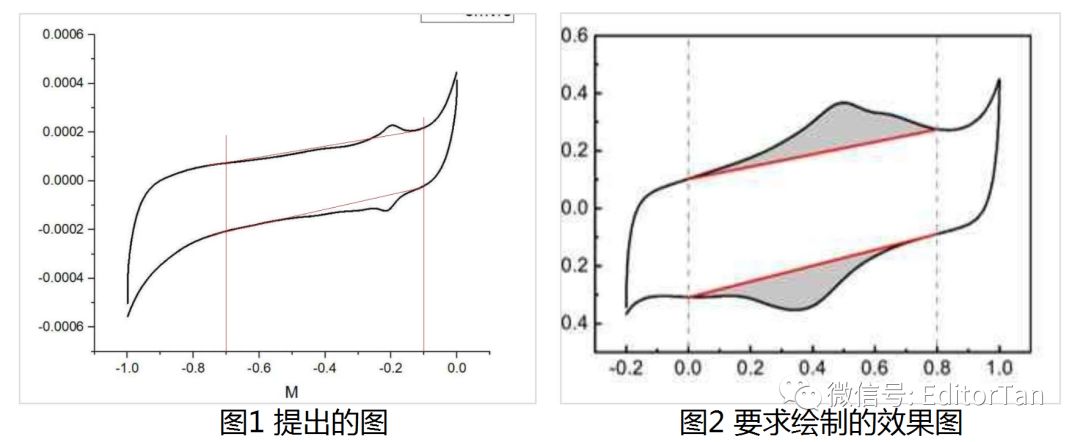

小某蟲上“柒瓣的雪”提問：如何處理電化學循環伏安曲線（CV）中氧化峰、還原峰對應的面積。該網友提出將圖1處理成圖2的樣子。

?

電化學循環伏安測試中，通常需要計算某個電位范圍內曲線下方的峰面積（曲線與橫軸圍成的區域的面積），該峰面積的物理意義通常是電極的電化學活性面積。

?

例如，Pt電極的電化學活性表面積EAS（m²/g?Pt）可利用如下公式計算：

?

EAS=Q/(mC)，

?

其中，Q=S/v，即峰面積與掃描速度的比值；m為電極上催化劑的質量；C為Pt對氫的單位吸附電容，即 0.21 mC/cm²。一般計算出來的活性面積在幾十m²/g。

?

在電化學工作站（輸力強、Autolab、晨華CHI等）儀器測試軟件配套的數據分析軟件均可以計算橫軸以上的曲線面積。

?

但對于基線以上的峰面積的計算，并不一定能計算出（我沒試過）。更重要的是，導出數據在Origin中繪制陰影比較難。很多同學都是在CHI中將該軟件計算的峰面積及陰影圖截圖出來，但是截圖往往在投稿中是不受歡迎的。

?

該網友只是想求基線以上的峰面積，而不是橫軸以上曲線的面積，可能是想了解去除純電容（平行四邊形區域）后，氧化還原反應對電容量的貢獻（我猜測的）。

利用Origin繪圖軟件求解峰面積是一種普適方法，可以計算任意曲線的峰面積。那么怎樣利用Origin2018繪圖軟件實現峰面積的計算呢？

?

下面利用獲取的數據，演示基線以上峰面積的求解與繪制過程。由于不是原始數據，氧化峰與還原峰有點不對稱，不過沒關系，這里只是演示怎樣利用Origin繪圖實現峰面積的計算。

?

第一步：繪制曲線

?

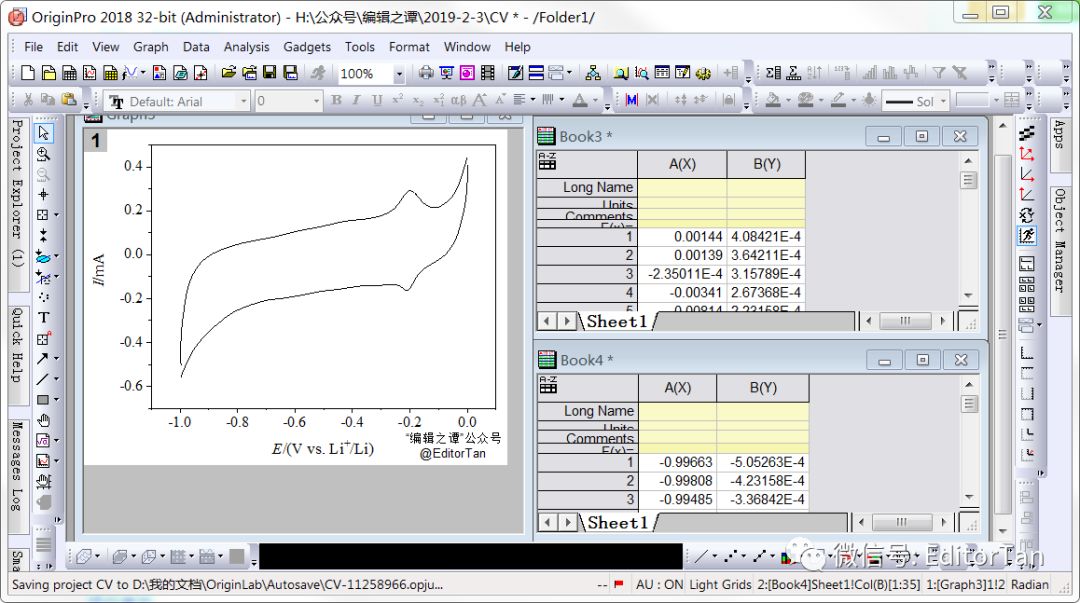

利用負向掃描、正向掃描的兩條數據表，繪制線圖如下：

?

圖3? 初步繪制的CV曲線

?

第二步：計算峰面積

?

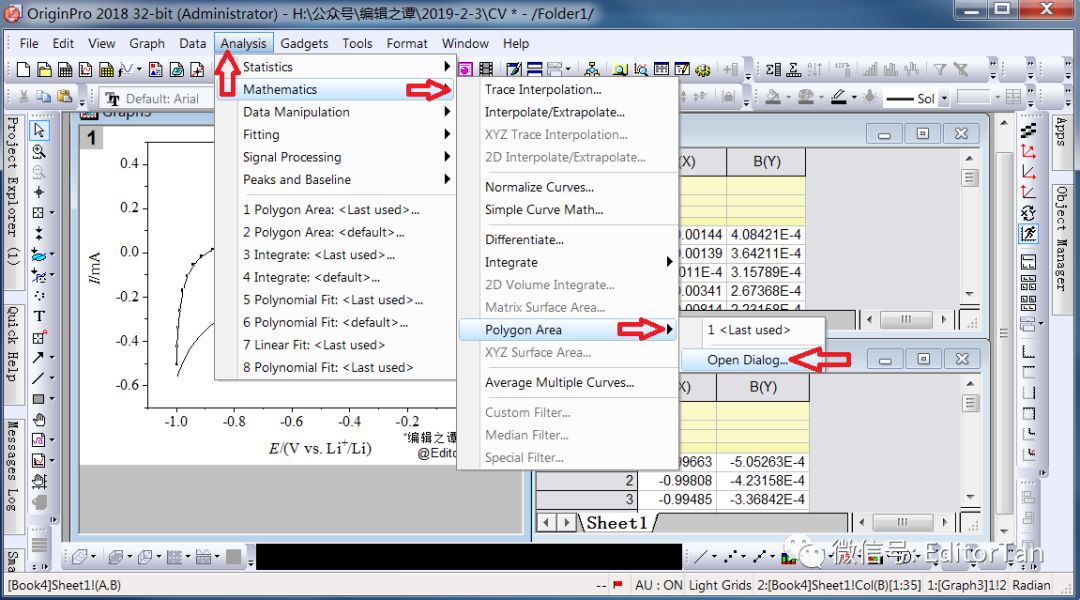

單擊某條曲線，然后點擊菜單Analysis→Mathematics→Polygon Area (多變性面積)打開對話框。具體操作過程如圖4所示。

?

圖4 求解峰面積的操作方法

?

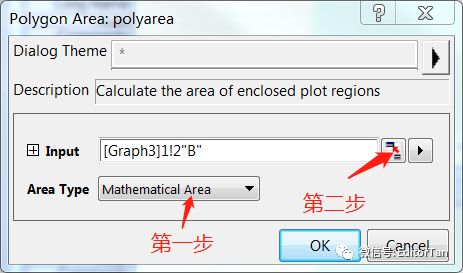

在打開的對話框中，修改Area Type為Mathematical Area，然后定義橫軸范圍，即點擊Input輸入框的右邊紅箭頭圖標。具體操作如圖5所示。

?

圖5 定義面積的類型

?

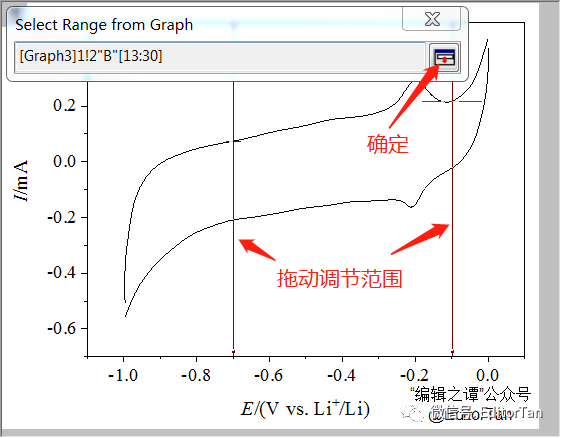

點擊紅箭按鈕后，操作界面回到繪圖區。拖動兩條暗紅色的豎線到想要的范圍（這里是-0.7~-0.1V），然后點擊紅箭按鈕。具體操作如圖6所示。

?

圖6 定義面積的范圍

?

點擊圖6中的紅箭按鈕后，便回到圖5的對話框，點擊“OK”，即可求解-0.7~-0.1V范圍的氧化峰的峰面積，效果如圖7所示。

?

圖7 峰面積的計算結果及其陰影的繪制

?

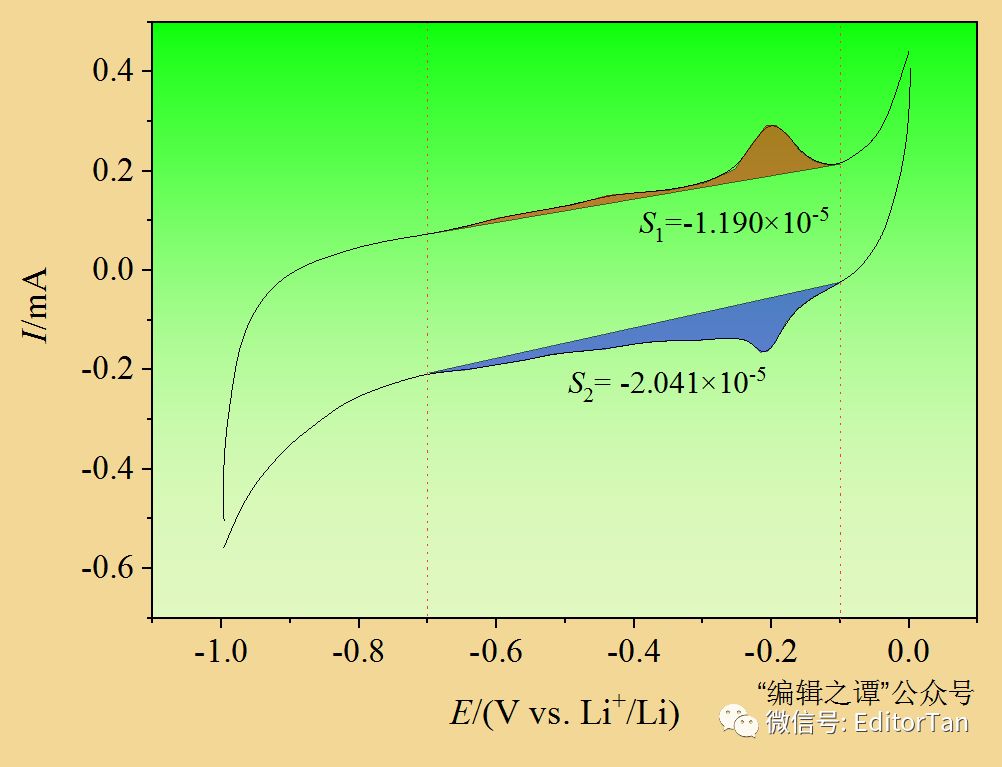

采用同樣的方法計算還原峰的峰面積并繪制陰影，添加虛線輔助線、設置陰影的fill填充色與半透明、標記兩個峰的面積，最終的效果如圖8所示。

?

大功告成！您是否掌握了這種方法呢？

?

對于其他任意曲線，若需要求解某范圍的峰面積，同樣可以采用該方法。
