今天譚編輯將演示XRD譜中PDF卡線繪制的騷操作，動圖直播！

?

XRD原稿圖的特征如下，疊加了不同樣品的XRD譜，放置了PDF卡線，圖中還內嵌了插圖。存在3個問題：

?

（1）XRD譜圖無大片空白，不宜嵌入插圖（插圖一般要求父圖具有對角線以上的空位，即右上部區域有空位，可以插圖）；

（2）圖中使用了5種層或級，層級復雜，且PDF卡線綁定了橫軸，一般不宜這么做（因為卡線會與刻度線混淆，你懂的）；

（3）原稿橫軸標題出界，在word中無法顯示，為了露出橫軸標題，經過多次上移調整無效。

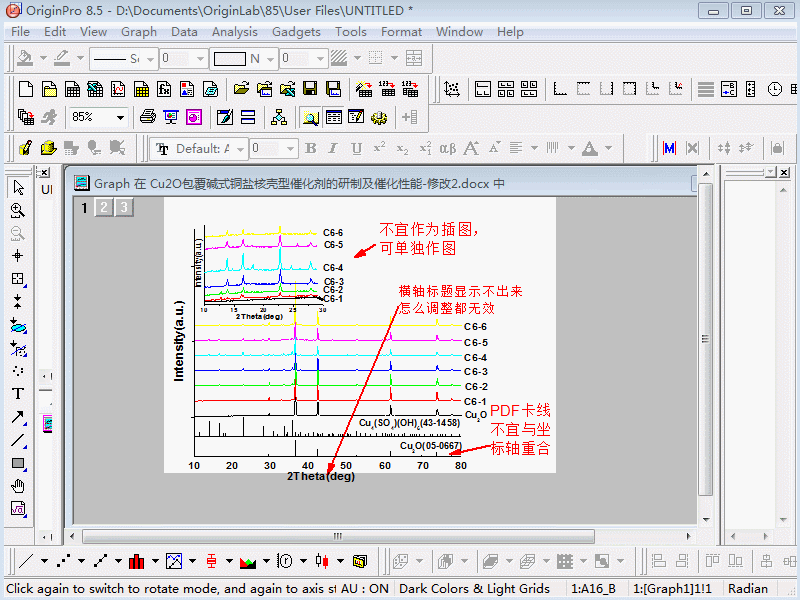

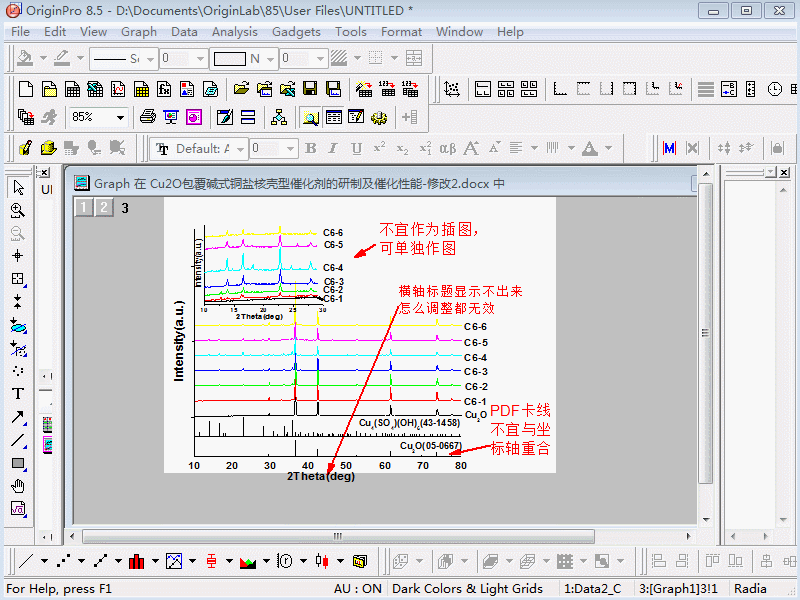

原稿圖如下：

?

?

怎么辦：重做！

?

下面開始直播修圖！

?

第一步：獲取曲線、PDF卡線的數據表

?

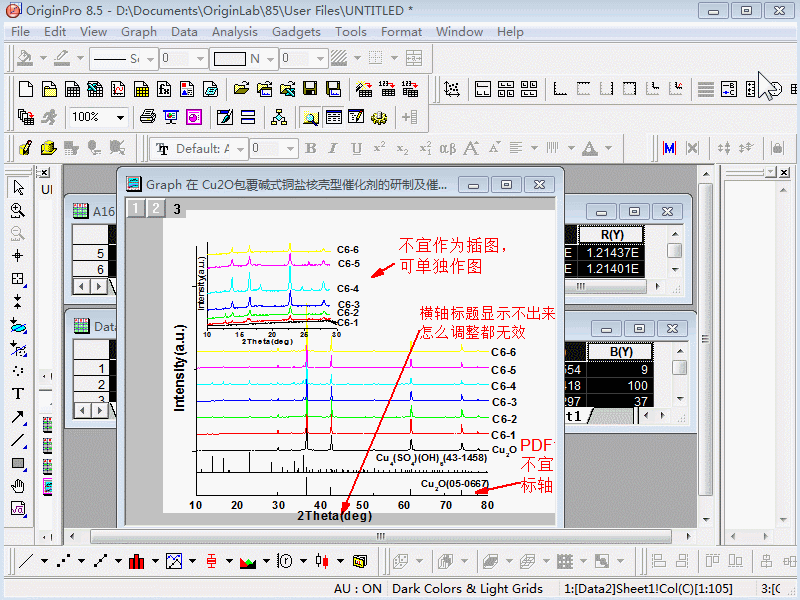

點擊曲線（或卡線）出現點狀句柄，然后點擊右鍵“Go to A16”(A16是該曲線的數據表名稱，這個名稱是會變的，注意Go to ……就行）。

?

?

第二步：層級安排

?

這里可以安排3層，按照3行1列，第一層當然是放置疊圖，第二、三層分別放置兩種晶體的PDF卡線。

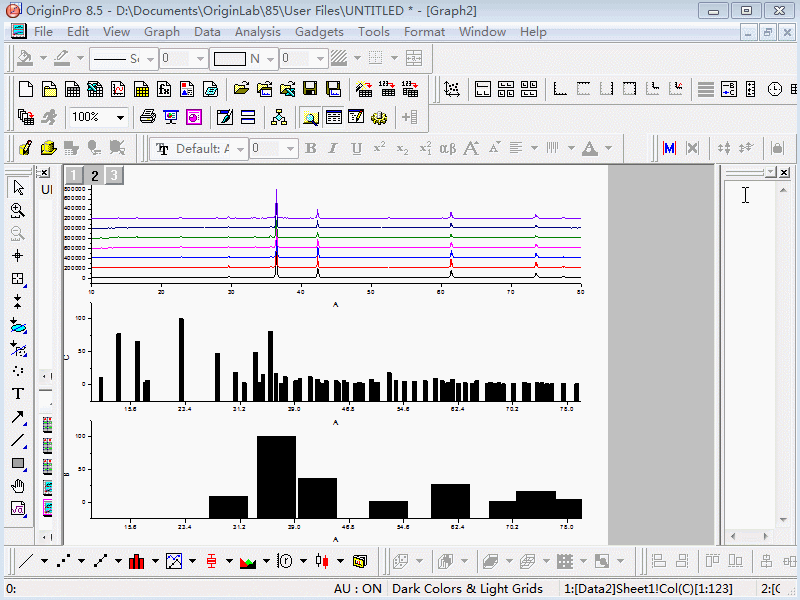

這里有個騷操作：先點擊需要繪制的子圖區域，然后選中數據表所有數據，移動鼠標到右邊緣，待鼠標光標右下方出現3層圖的圖標后，拖動數據到子圖區域，即可繪圖。

?

這個操作是不是騷操作！對，沒錯，的確是！

?

?

第三步：圖版調整

?

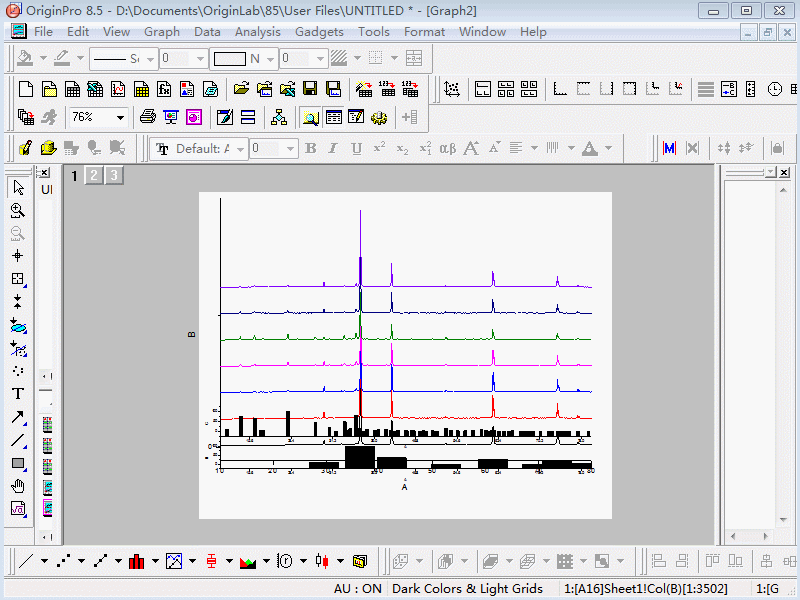

統一設置三個圖層的橫軸刻度范圍及刻度值（要一致）；

第一層放置的疊圖，需要拉大高度，越過第二、三層的圖；

第二、三層放置的PDF卡線，需要壓縮圖的高度，變?yōu)楹馨膱D，并刪除縱軸及標題、橫軸無刻度（只留軸線）。

特別注意，在上下移動位置時，千萬不要用鼠標拖動（可能會錯位，除非你鼠標手厲害！），先用鼠標點擊選中，然后用鍵盤的上下方向鍵移動。

?

?

看到上圖中，曲線與卡線重疊了，強迫癥迫使你需要去調整它。怎么調？把曲線圖上移？

沒用的！對，你又猜對了！

改變曲線圖的縱軸下界為負數（設置多大，這個要調試），整體曲線下方會空出空間給PDF卡線了。來，下面試一試！

?

?

接下來，調整PDF卡線，PDF卡線的兩個圖是柱子，怎樣改為柱線？

?

敲黑板了，此處重點：

?

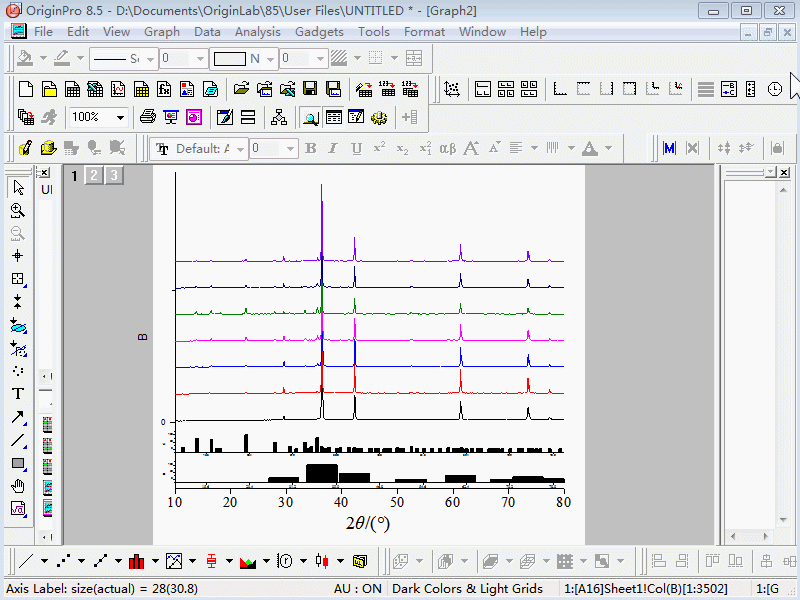

點擊柱狀圖，雙擊彈出Plot Detals對話框，設置spacing的“Gap between bars(in)”為100，回車，可使柱子變?yōu)橹€。

?

最后，刪除PDF卡線的坐標軸刻度、軸標題以及普線圖的縱軸及標題。

具體方法是，想修改哪里，在點擊哪里后就雙擊哪里。

保留軸線的方法是在“Title & Format”標簽頁中“Major ticks”選擇“None”（就是無刻度線）。

其他縱軸及標題都將“Show Major Labels”勾選框去除?。

?

?

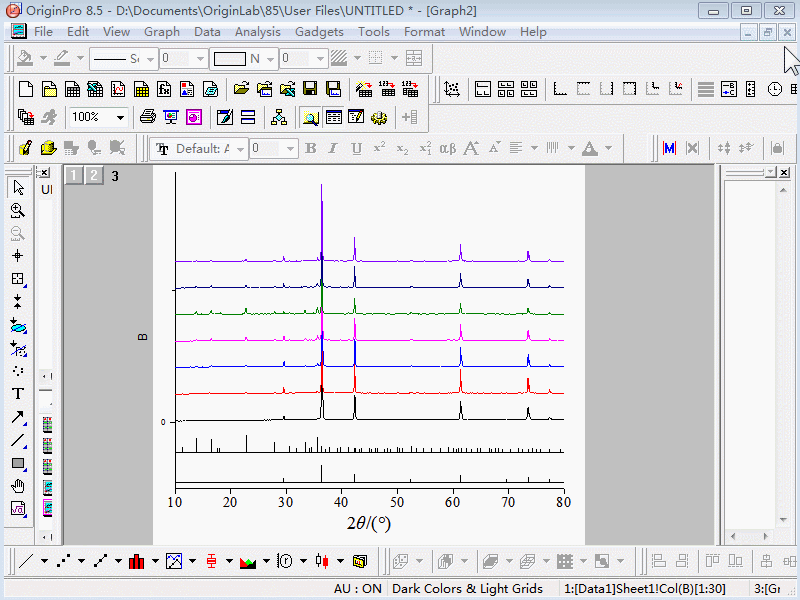

第四步：添加圖注、檢查、精修，大功告成。

?

?

別忘了，copy page 到word 中粘貼為“origin對象”。

為什么要強調這樣操作，這樣可以確保我們編輯在修改數據圖格式的時候，可以雙擊word中的origin對象打開即可編輯。

相信使用WPS office軟件的作者，有過痛失原始數據圖的經歷，因為在WPS中，如果直接Ctrl+V粘貼的是圖片格式，雙擊圖片就打不開origin了，是不是很杯具？！

這就結束了？那原稿圖中的插圖怎么辦？

我說過，會單獨作圖，而且這個插圖是上圖中10°~35°范圍的，這個范圍的衍射峰很弱，怎樣放大？修改縱坐標范圍？這是不行的。難道要重新去XRD儀器上再掃描一遍？別！別！別！我的學生都已經畢業了，我們的樣品也用完了。

譚編輯告訴你，可以用origin繪圖軟件設置“Set Column Values”在數據表中做“手腳”，請繼續關注“編輯之譚”，下一次將為大家演示這個騷操作！
