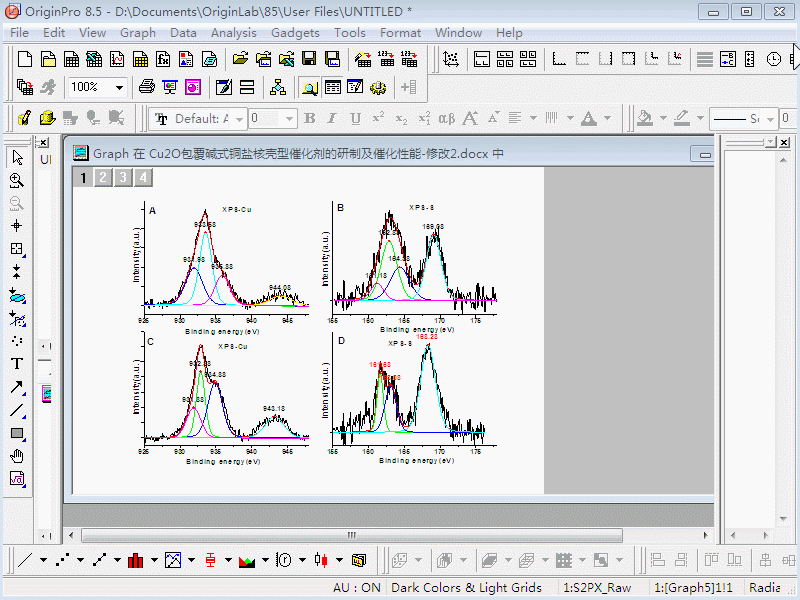

今天我們將利用Origin將通欄圖改為單欄圖，以一張2×2的占兩欄版面（通欄）的XPS能譜圖為例，看怎樣將通欄圖縮小為單欄圖(一欄)，節省3/4的版面。

?

第一步：層管理（Layer Managment）將2行2列改為4行1列，調整邊距、間隔。然后修改屬性頁的height(因?yàn)閷盈B了4張圖，需要給它適當增高)。

?

第二步：刪除縱坐標軸及軸標題（為什么？因?yàn)轭愃朴赬RD疊圖，一般縱坐標刻度值是強度且無實際意義，可省略）、刪除前3個圖的橫坐標軸標題（因?yàn)榭梢耘c第四個圖公用）。調整字體為Times New Roman和大小。

?

?

第三步：空白處點右鍵，選擇copy page，在word中點右鍵“選擇性粘貼”為“origin對象”。

?

?

看期刊編輯如何加工稿件中的科學數據圖表！你是否get到了呢？
