鋰金屬作為下一代儲能系統中最有前景的負極材料，不僅具有極高的理論比容量（3860 mAh/g），而且有著最負的對氫電化學電位（-3.040 V）。然而，鋰金屬負極在鋰金屬電池（如Li-S，Li-O₂及其他帶鋰金屬負極的固態電池）的實際應用中會受到不可控的鋰沉積現象，從而形成鋰枝晶，枝晶的生長總是伴隨著較大的比表面積，易與電解質之間反應而產生較大的固體電解質界面（SEI）層；此外，鋰枝晶在溶解過程中容易破碎，與集流體分離，引起極大的界面電阻，帶來了不可逆的容量損失，導致嚴重的容量衰減和壽命縮短，甚至存在安全隱患。因此，三維結構的金屬鋰負極具有可定制的電子傳輸導電框架和可設計的離子轉移孔結構，受到了研究者們的高度重視。

?

3D結構鋰金屬負極電化學反應速率的測定總是從電子傳輸轉變到離子轉移，隨著電化學性能下降，最終有可能失去對電鍍鋰的控制。但是，它無法給出使電化學反應速率發生變化的臨界充放電條件，特別是對于具有不同組分和結構的3 D結構鋰金屬負極。目前在新型復合材料的基礎上進行的試驗和誤差分析面臨著巨大挑戰，缺乏合理設計三維多孔主體以促進復合負極穩定循環的理論。如果能提出定量的理論分析方法，則很有希望得到具有3 D框架的可靠鋰金屬負極。

清華大學張強教授（通訊作者）團隊致力于解決鋰金屬負極枝晶生長理論存在的不足，采用相場理論模型對不同三維導電結構鋰金屬負極中的鋰枝晶生長進行了數值模擬，定量描述了不同導電結構鋰負極中的生長，提出了一種計算鋰枝晶沉積表面積的方法，這樣的沉積表面積使我們能夠獲得到連續形成的SEI層數量，對鋰枝晶生長行為背后的機理有了更深入的認識。

1.????相場模型模擬了不同導電結構鋰負極中枝晶生長情況；

2.????總結了三維結構鋰負極孔隙面積和結構表面積對電鍍能力的影響；

3.????SEI膜的形成與電鍍能力的關系闡述。

圖1 鋰金屬負極的模擬結構示意圖

在圖中所示的二維模型中，結構化鋰金屬負極由理想的垂直導電通道組成，這表明結構中負極表面的電子可以快速發生電化學反應。在鋰金屬負極的初始電鍍過程中，空間間隔相同的結構表面上可以獲得Li⁺的形核位置；接下來的電鍍過程中，在形核點附近的電解質中的Li⁺開始迅速消耗。鋰離子在電解質體相中難以擴散遷移至沉積表面（尤其在高電流密度和高電荷容量下），因此，形成了鋰離子濃度極低的鋰離子消耗區。

?

當鋰枝晶生長時，鋰電解質界面的總表面積也將逐漸增大，由于新鮮的活性鋰金屬不斷與電解質瞬間反應形成SEI層，導致SEI層的面積也在逐漸增大。因此，鋰枝晶生長過程伴隨著電解質和鋰金屬負極的連續不可逆消耗，大大降低了鋰金屬電池的庫侖效率和循環壽命。

?

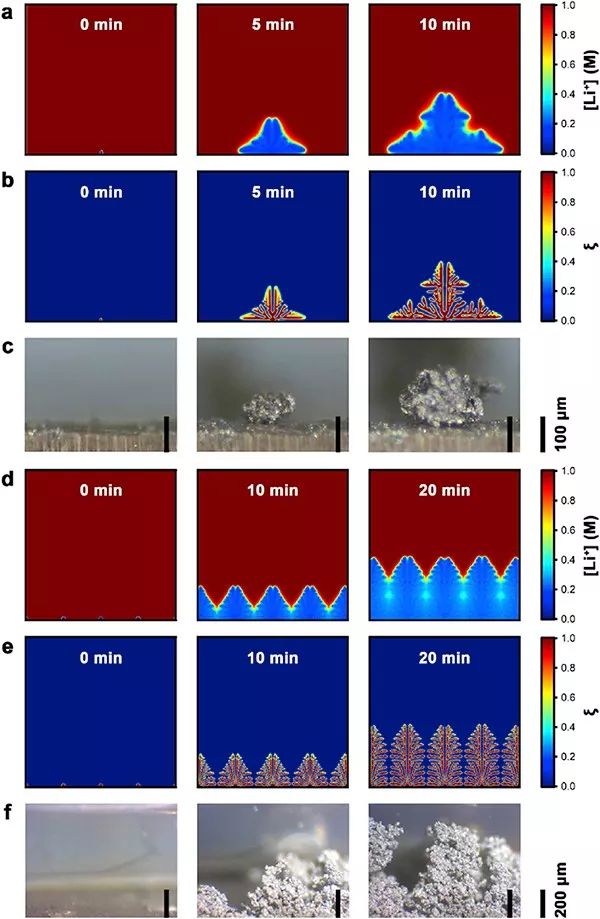

圖2 鋰枝晶的模擬和原位光學顯微形貌結果。

（a-c）單鋰核點的Li⁺消耗模擬、鋰枝晶結構演變模、微觀形貌圖。

（d-f）多鋰核點的Li⁺消耗模擬、鋰枝晶結構演變模、微觀形貌圖。

非線性相場模型模擬了鋰枝晶的生長過程，并對其生長行為和形貌進行了實驗研究。在枝晶形態演變快照（圖2 （b））中顯示，在電鍍過程中鋰離子在形核點附近迅速消耗直到接近濃度為零，同時樹狀鋰枝晶開始生長（注：相參數ξ=0表示電解質相，ξ=1表示鋰金屬相，0<ξ<1表示電極-電解質界面，厚度只是一個虛擬的數值結果）。當僅有一個單鋰核點時，鋰枝晶不僅從底部垂直向電解質方向生長，而且以接近于電沉積的速率橫向生長，這種徑向（或呈放射狀）生長模式在原位光學顯微鏡圖像中得到了驗證。

?

值得注意的是，當鋰在初始形核間隔為50 μm的多個鋰形核位點的平面沉積時，鋰離子消耗量與枝晶生長呈相似的徑向生長規律；然而，當相鄰兩個形核點生長的枝晶相互接觸時，它們將改變原有徑向生長模式，僅在垂直于電極表面一維方向上繼續生長成為長枝晶。

?

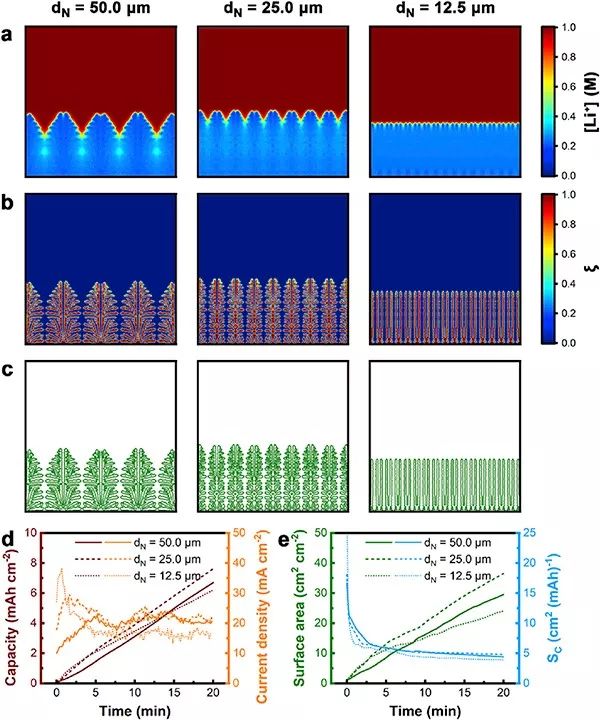

圖3 不同形核間隔的鋰枝晶在平面上的生長形態的模擬結果

（a）???Li⁺濃度。

（b） ?不同形核間隔的平面上形成的枝晶形態。

（c） ? 鋰枝晶的表面輪廓。

（d） ?電鍍能力與電流密度的關系曲線。

（e） ? 枝晶總表面積與單位容量面積之間的關系。

不同形核間隔（d_N=12.5、25.0、50 μm）的平面，經20 min電鍍后，鋰離子的濃度分布和枝晶形態顯示出類似的生長行為，從徑向生長模式轉變?yōu)榇怪鄙L模式。當初始形核密度增大，初始形核間隔為12.5 μm時，鋰枝晶分支變短甚至消失，但每個鋰枝晶的主干長度相同；此外，初始形核間隔越小，鋰沉積表面也越光滑（d_N從50.0 μm降至12.5 μm，粗糙度從50 μm降到6 μm）。圖3（e）表明了SEI層的形成與金屬鋰的連續電鍍時間成正比，但與形核間隔沒有明顯關系，因此，形核間隔可以確定鋰枝晶的最終形態，形核間隔越小，沉積表面越光滑，小的形核間隔可以明顯提高恒電位過程中的反應速率，或降低恒電位過程中的過電位。此外，還發現鋰核的大小與過電位的倒數成正比，鋰核的數量密度與過電位的立方冪成正比，這有助于建立具有更精確間隔的模型。

?

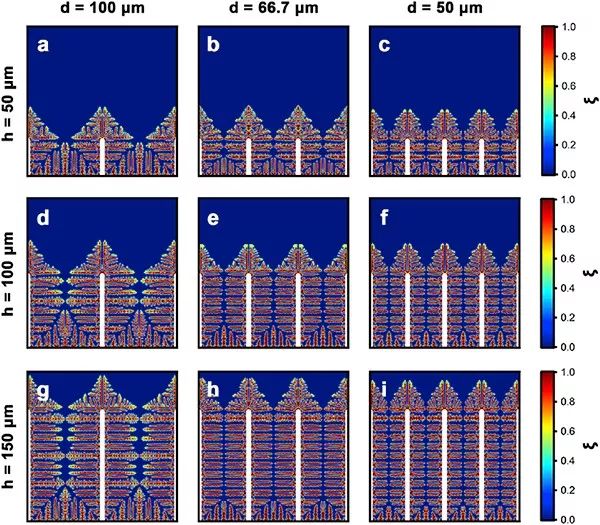

圖4 不同結構Li金屬負極枝晶形貌的模擬。

通道高度與通道長度分別為：a）50×100 μm；b）50×66.7 μm；c）50×50 μm；d）100×100 μm；e）100×66.7 μm；f）100×50 μm；g）150×100 μm；h）150×66.7 μm；i）150×50 μm；

考慮到長時間電鍍過程中形核間隔所引起的影響很小，團隊以12.5 μm的初始形核間隔為例，清晰的展示了不同結構鋰金屬負極的生長情況及鋰離子深度的演變情況。

?

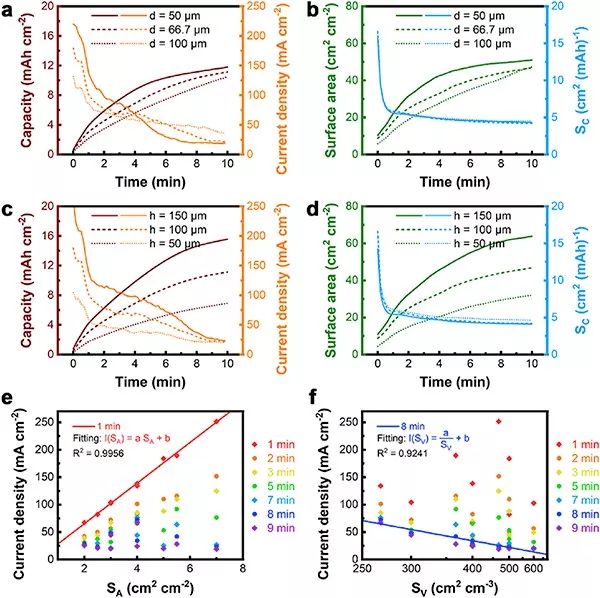

圖5 鋰枝晶受結構尺寸的影響

（a，c）電鍍能力與電流密度的關系曲線：a）不同通道寬度；c）不同通道長度。

（b，d）鋰金屬負極枝晶總面積與單位容量面積之間的關系：b）不同通道寬度；d）不同通道長度。

（e）鋰金屬負極電流密度隨面積變化的曲線。

（f）鋰金屬負極電流密度隨孔隙表面積變化的曲線。

電流密度的變化在很大程度上取決于電鍍開始和結束階段的速度，在電鍍前期，結構通道中有足夠的空間和Li⁺補給，電鍍反應速率與導電電子表面積成正比；在隨后的電鍍過程中，鋰枝晶生長更快地填充窄通道，當通道內充滿電鍍鋰時，生長方向便唯一（朝上生長），這是通道阻塞和鋰枝晶生長引起的離子阻擋所致。

?

一般來說，如果三維結構通道的孔隙體積與結構表面積之比較高，則后期的電流密度會保持較高的水平；因此，小的結構孔隙體積和大的結構表面積將為金屬鋰電鍍和鋰離子補充提供了足夠的空間，保證了循環穩定性。此外，通過圖5（b，d）可知，長時間電鍍后，單位容量表面積收斂到~4.4 cm²/mAh，這說明了SEI層的形成量與通道尺寸無關，只與電鍍能力呈正相關。

這項研究基于相場模型定量描述了各種三維導電結構鋰金屬負極中鋰枝晶的生長情況，提出了一種計算鋰枝晶沉積表面積的工藝方法，并對其進行了定量分析，確定了三維結構鋰金屬負極中鋰電鍍的關鍵決定因素—結構表面積和結構孔隙表面積。

?

總結了一個理想的三維結構鋰金屬負極應具有：

?

1）小的初始形核間隔d_N；2）大的結構表面積S_A；3）小的孔隙表面積S_V；4）起保護作用的電極-電解質中間相。

?

通過文章所描述的定量模擬結果及現場實驗觀測結果，有助于設計出結構良好的鋰金屬負極，從而實現高充放電速率、高循環容量、高能量密度以及高循環壽命的鋰金屬電池，并能節省大量探索實驗所帶來的時間、經濟成本。

The dendrite growth in 3D structured lithium metal anodes: Electron or ion transfer limitation?（Energy Storage Materials?,2019,DOI:?10.1016/j.ensm.2019.03.029）
