目前鋰離子電池（LIBs）商業化主要以石墨負極為主，其理論容量較低（372 mAh/g），Li⁺脫嵌動力學較慢，能量密度和功率密度有限。作為替代方案，尖晶石型Li₄TiO₁₂?（LTO）因其對Li+的快速脫嵌動力學而備受關注；然而，存在著低理論容量（175 mAh/g）和高氧化還原電位（1.55 V vs. Li⁺/Li）等問題。

除了上述材料，大量研究探索了含有高能量密度組分的材料，如石墨-硅復合材料，但這種高能量組分往往表現出緩慢的電化學反應動力學，在Li⁺脫嵌過程中體積膨脹問題嚴重，導致功率性能不理想以及容量衰減快。

因此，開發具有高比容量、快速的Li⁺脫嵌動力學、結構和電化學性能穩定的新型材料對開發高能量/功率密度及長循環穩定性的LIBs至關重要。

理論容量為744 mAh/g的石墨烯，具有10000?cm^2?V^-1?s??的超快電子遷移率和超高的Li+擴散率（10^-7-10^-6?cm²?s^-1），作為高能LIBs負極材料具有巨大的前景。遺憾的是，不同方法制備出的石墨烯性能差異較大，這種優異的性能往往只能在高品質的石墨烯中實現，石墨烯的缺陷以及石墨烯片的不可逆堆積會降低其導電性、電化學穩定性和結構穩定性，同時還會影響電池電壓分布和能量密度。因此，設計開發出精妙的石墨烯結構來解決上述問題是目前研究的重點。

近日，加州大學洛杉磯分校盧云峰教授（通訊作者）團隊、北京科技大學王戈教授（共同通訊作者）聯合新奧集團首席化工專家李金來（共同通訊作者）在Nature Communications上發表了研究成果。

?

本文報道了一種高品質的N摻雜多孔石墨烯（HNMG）應用于LIBs負極，這種獨特的結構，避免了傳統石墨烯在充放電過程中存在的石墨烯層不可逆堆積問題，延長了循環壽命，提高了庫侖效率；同時研究了不同電極覆載質量下的性能表現以及活性物質利用率，證實了商用的可能性。

1）采用CVD法及微波輻射制備出了高品質的N摻雜介孔石墨烯，厚度~0.34 nm，層數~7層；

2）介孔結構（平均孔尺寸為3.5 nm）提供了大量的Li+存儲位點、有效的離子傳輸路徑，緩解了充放電過程中的體積變化。

3）N摻雜改善了電極-電解質間的相互作用，提供了親鋰表面及均勻的形核位置，形核過電位小。

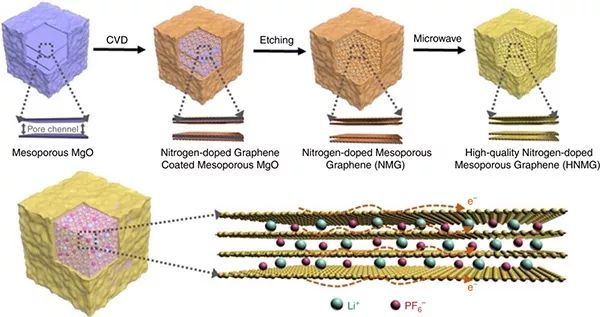

圖1?HNMG顆粒的合成示意圖

?

以介孔氧化鎂（MgO）為模板和催化劑，以乙腈為前驅體，通過化學氣相沉積（CVD）在MgO顆粒內生長出N摻雜石墨烯，當MgO模板去除后，N摻雜介孔石墨烯顆粒（NMG）便形成了。

?

石墨烯在MgO上的生長是通過碳氫化合物的自由基縮合來實現的，因此與其他金屬催化劑相比，MgO模板通常會導致石墨烯材料具有更高的缺陷密度，這一點通過后續的微波輻射可以得到降低。

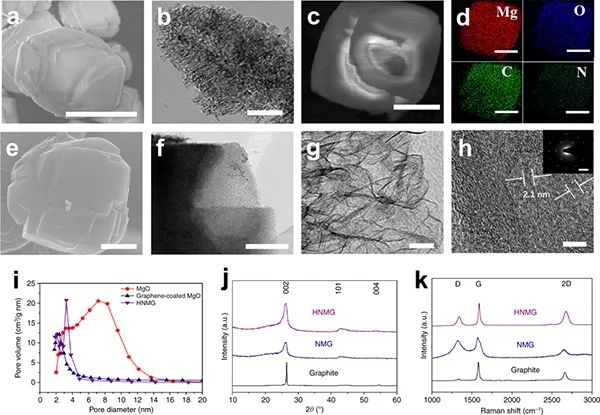

圖2?形貌和結構表征

（a）MgO的SEM；（b）MgO的TEM；（c-d）HNMG的EDS；（e）HNMG的SEM；（f-h）HNMG的TEM及SAED；（i）孔徑分布；（j）XRD；（K）Raman。

?

MgO模板的SEM和TEM圖顯示，其具有徑向多孔通道的特殊形貌，顆粒的平均尺寸~7 μm。經CVD工藝后，N摻雜石墨烯均勻地沉積在MgO模板粒子上，這點通過元素分布得到了證實（圖2 （c-d））。

?

經微波輻射處理后的NMG（即HNMG）同樣具有三維介孔通道，其中孔支架的厚度為2.1 nm；選區電子衍射（SAED）顯示，上述孔支架由7層石墨烯組成，平均層厚僅為0.34 nm。XRD和拉曼光譜顯示：HNMG相比于NMG具有強度更高、半峰寬更窄的衍射峰（圖2 （j）），以及更低的ID/IG比（圖2 （k）），進一步證實了微波輻射對石墨烯結構的重構和缺陷密度的降低起到了明顯的促進作用，這可以歸因于C-N鍵能夠有效地吸收微波輻射。

?

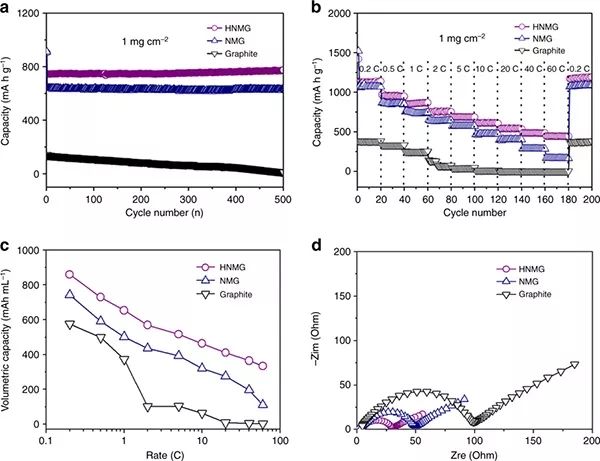

圖3 HNMG、NMG、石墨電極的電化學性能

（a）循環性能;（b）倍率性能;（c）不同倍率下的體積比容量;（d）阻抗譜。

?

如圖3（a），由覆載量為1?mg/cm²的HNMG顆粒所制備的電極，在2 C的倍率下：初始放電容量為945 mAh/g，充電容量723 mAh/g，庫侖效率為76.5 %，這與相同覆載量的NMG電極（庫侖效率：64.2 %）和商用石墨電極相比，首效大大提升。

?

通常地，不可逆容量的損失主要歸因于電解質的分解以及在電極表面形成的固體電解質界面（SEI），在HNMG電極上表現出的較高庫侖效率可以解釋為石墨烯支架的品質相對于NMG電極更好。

?

HNMG的倍率性能遠遠好于NMG、石墨電極，尤其在60 C的高倍率下，HNMG仍能提供448 mAh/g的可逆容量，這幾乎是NMG電極（163 mAh/g）的3倍，石墨電極（6 mAh/g）的70倍，HNMG優異的可逆性可以歸因于高振實密度（0.63 g/cm³）的HNMG顆粒以及它們所具有的高比容量和高倍率特性。

?

此外，電化學阻抗譜進一步證實了HNMG電極出色的倍率性能是其有效且快速的電荷傳輸所致，如圖3 （d）,HNMG電極具有電小的電荷傳遞電阻、Li⁺擴散快，經計算，擴散系數比石墨電極要高出2-3個數量極。

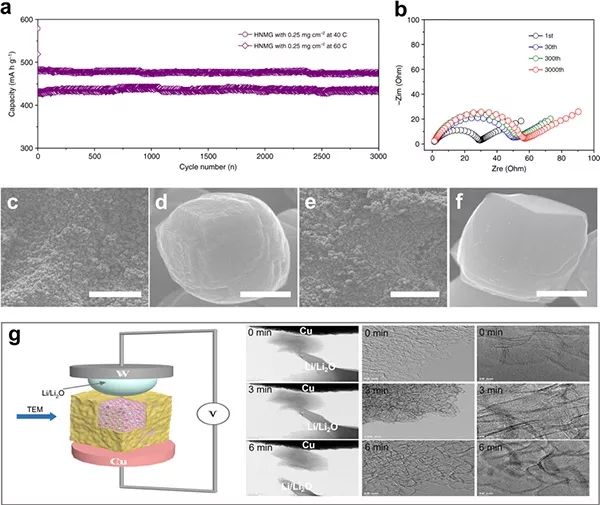

圖4 HNMG的循環穩定性及原位TEM研究

（a）長循環（覆載質量：0.25 mg/cm²；倍率：40 C/60 C）;（b）指定循環圈數后的阻抗譜（1、30、300、3000）;（c-d）測試前的SEM;（e-f）3000次循環后的SEM;（g）原位TEM。

除了具有高倍率性能外，HNMG電極還表現出優異的循環穩定性。團隊采用質量負載為0.25 mg/cm²的HNMG電極進行高倍率循環性能測試，在40 C/60 C的倍率下循環3000 次，容量仍為475和436 mAh/g，容量保有率分別高達99.2 %和99.1 %。

?

HNMG出色的循環穩定性可解釋為其獨特的結構，3 D介孔結構阻止了石墨烯層的不可逆堆積，同時補償了充放電過程中可能產生的體積變化，而低缺陷密度使不可逆電極反應最小化。

?

SEM和原位TEM可以觀察到電極在充放電過程中的結構演變情況，如圖4 （c, e）所示，在循環后電極中的HNMG顆粒保持均勻分散和相互連接，電子傳輸網絡得到了很好的保留，證實了HNMG的獨特結構可以有效避免在充放電過程中發生任何實質性的體積變化，原位TEM圖像（圖4 （d, f））進一步佐證了上述結果，在鋰化和脫鋰化前后，HNMG顆粒的形貌、結構和尺寸均保持不變，確認了在嵌/脫鋰過程中電極的結構穩定性非常好。

圖5?不同HNMG電極覆載量的性能表現

（a）GCD曲線;（b）循環曲線;（c）倍率;（d）面容量;（e）不同倍率下，活性物質的利用率;（f）與同行工作對比。

?

為了讓所制備的電極更加接近實際應用，團隊研究了HNMG在不同覆載質量（1、3、6?mg/cm²）下的性能表現。

?

如圖5（a-c），隨著質量覆載質量的增加，容量、倍率和循環穩定性能均保持良好；特別地，如圖5 （e）所示的活性材料利用率與倍率的關系圖顯示，即使在高倍率下，將質量負載量從1 mg/cm²增加到6?mg/cm²僅降低10 %利用率，與商用石墨電極相比大大提升，表明了制造出具有性能優異的高質量負載電極的可行性。

這項研究通過設計納米級低缺陷密度三維N摻雜介孔石墨烯顆粒，成功得到高品質、高性能的石墨烯電極，最大限度地發揮了石墨烯在快速充放電和高能量密度LIBs中的應用潛力。HNMG顆粒獨特的三維介孔結構增強了結構和電化學穩定性，有效提高了離子和電子傳輸速率，以及提供了足夠的離子存儲位點，從而使得HNMG電極具備高能量密度和庫侖效率、優良的速率性能和長循環壽命。這項工作為開發高品質石墨烯微觀結構開辟了一條新的途徑，使其在高性能電化學儲能和轉化等方面具有實際應用價值。

High-quality mesoporous graphene particles as high-energy and fast-charging anodes for lithium-ion batteries（Nat. Commun.?,2019,DOI:?10.1038/s41467-019-09274-y）
