今天就給大家?guī)?/span>三維多孔模型制作的簡單教學?

讓你十分鐘內多一份制圖本領！

?

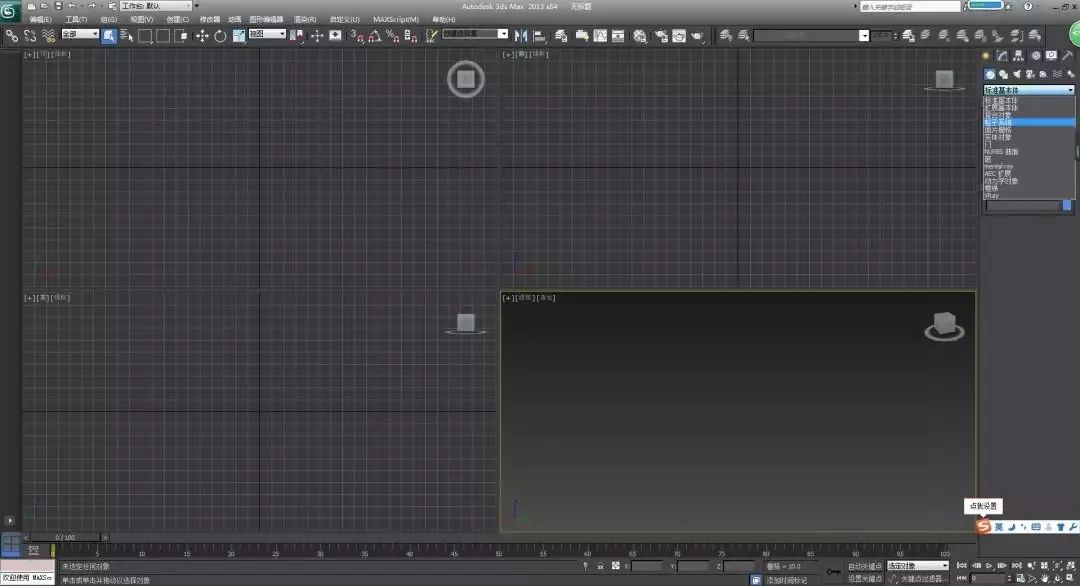

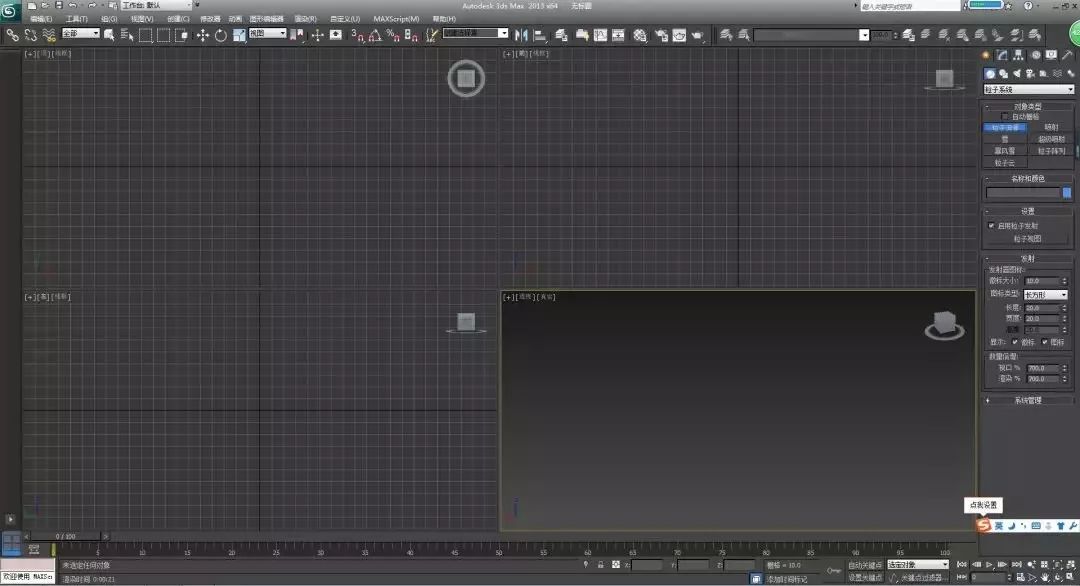

1. 首先點擊“創建”按鈕”→“幾何體”→“卷展欄下的“粒子系統。

?

?

2.點擊“粒子流源”

?

?

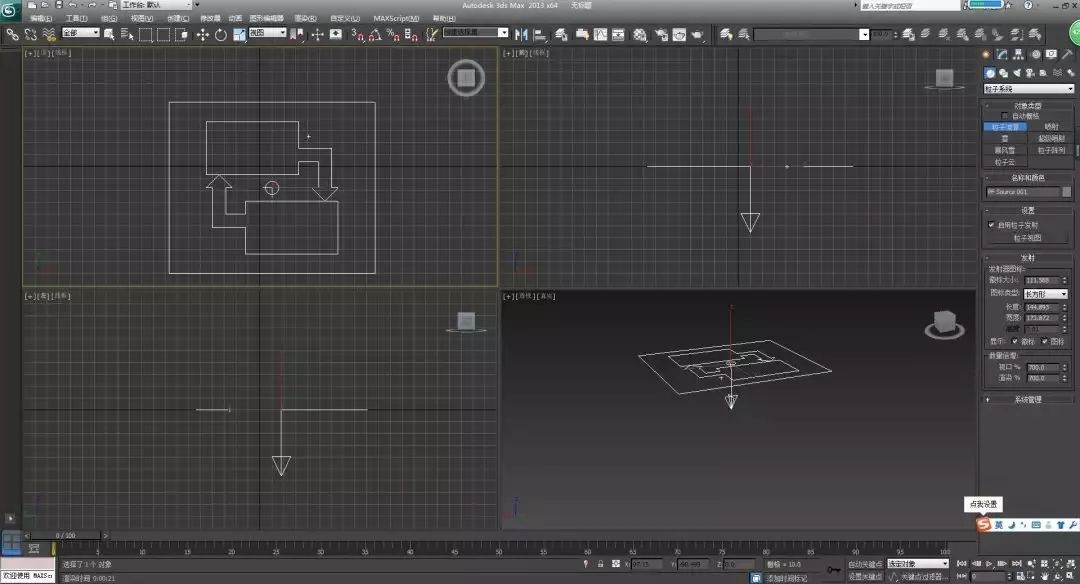

3.在頂視圖拖出一個粒子發射面，大小可由修改命令下的長寬來調節。

?

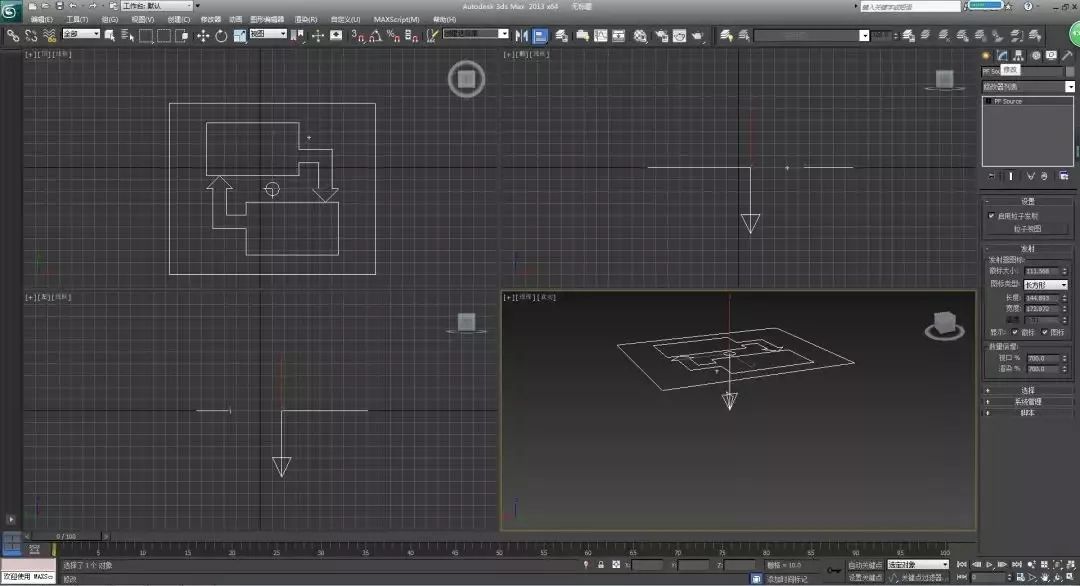

4.在修改命令下可以調節粒子發射面的大小、視口粒子數量以及渲染粒子數量。

?

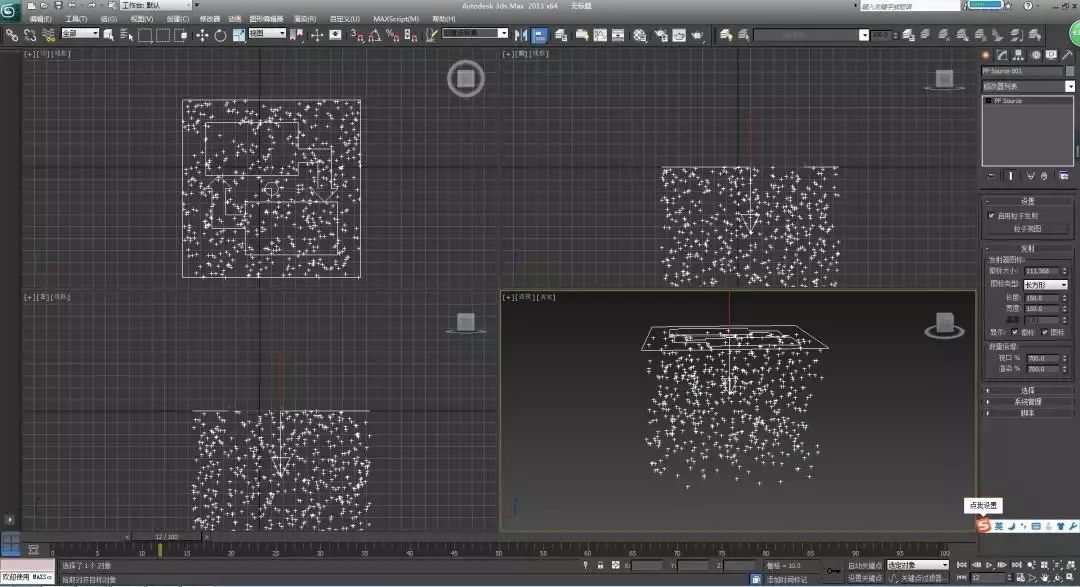

5.拖動底下幀數，找出需要的粒子狀態即可，粒子數量由視口粒子數量以及渲染粒子數量調節。

?

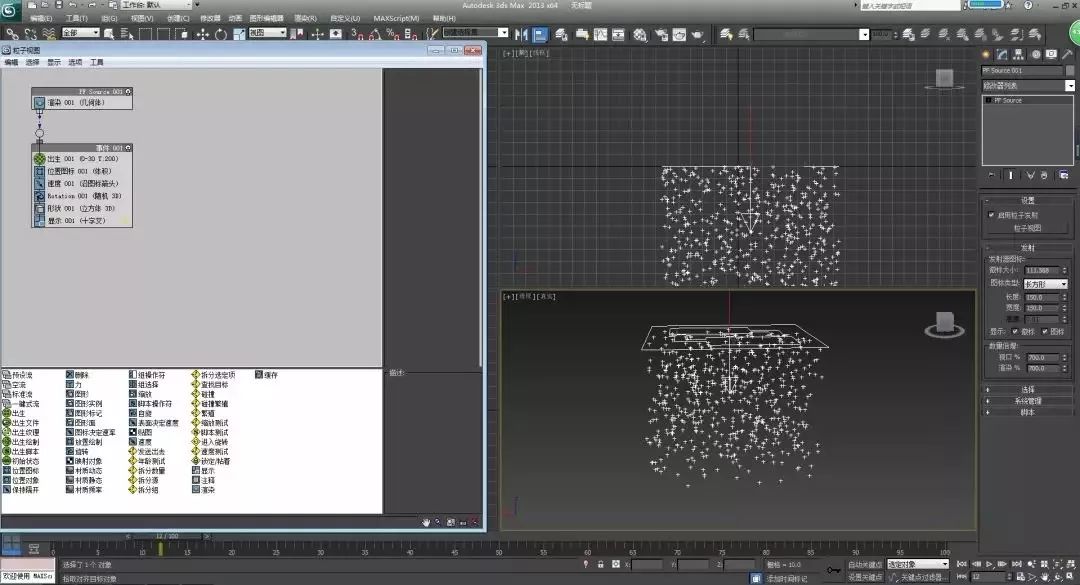

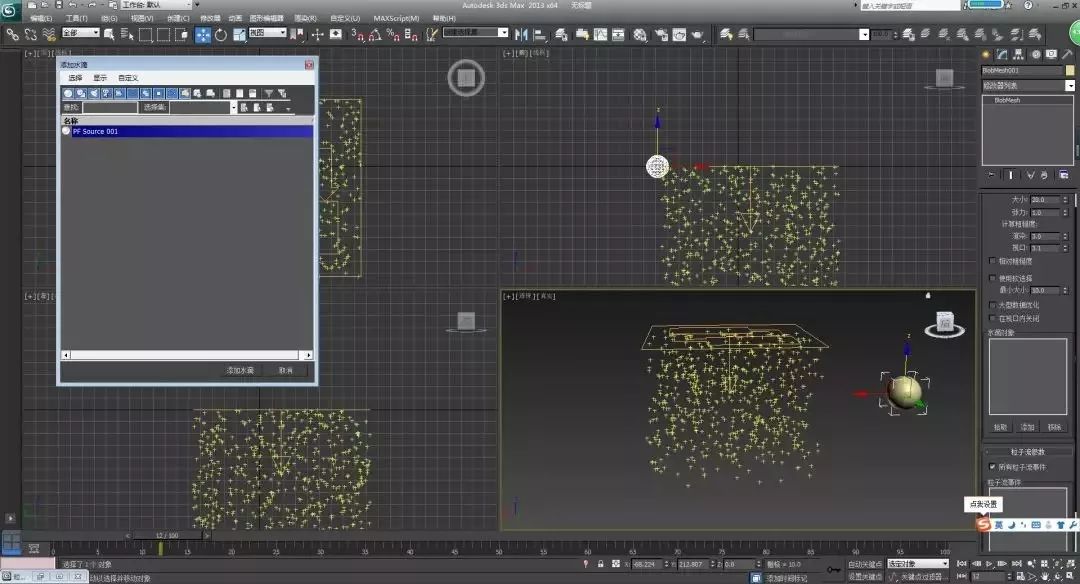

6.點擊“粒子視圖”，出現如左側彈框。

?

7.點擊彈框內形狀001立方體3D,右側會出現修改粒子參數。（粒子參數的大小就決定了后 面水滴網格后效果的大?。?。

?

8.現在點擊“幾何體”下方卷展欄里的“復合對象”，創建“水滴網格”，在任意處單擊出現 水滴網格的變形球即可。

?

9.進入到修改命令下，在水滴對象內添加剛剛的粒子。

?

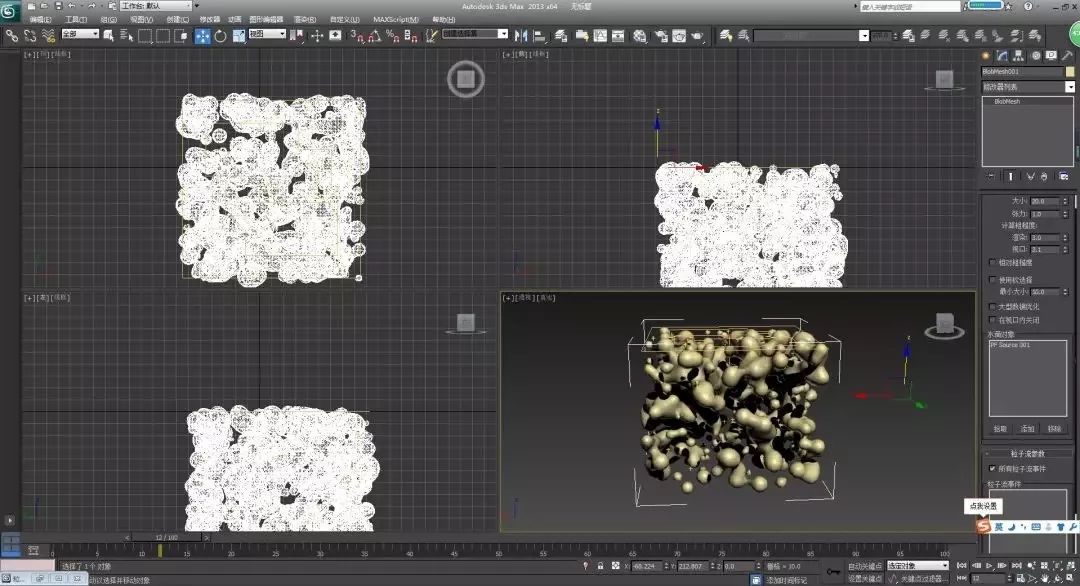

10.水滴網格的變形球就會布滿粒子，可以調節張力改變實體松緊情況，大小的調節需回到7中的粒子大小調節。

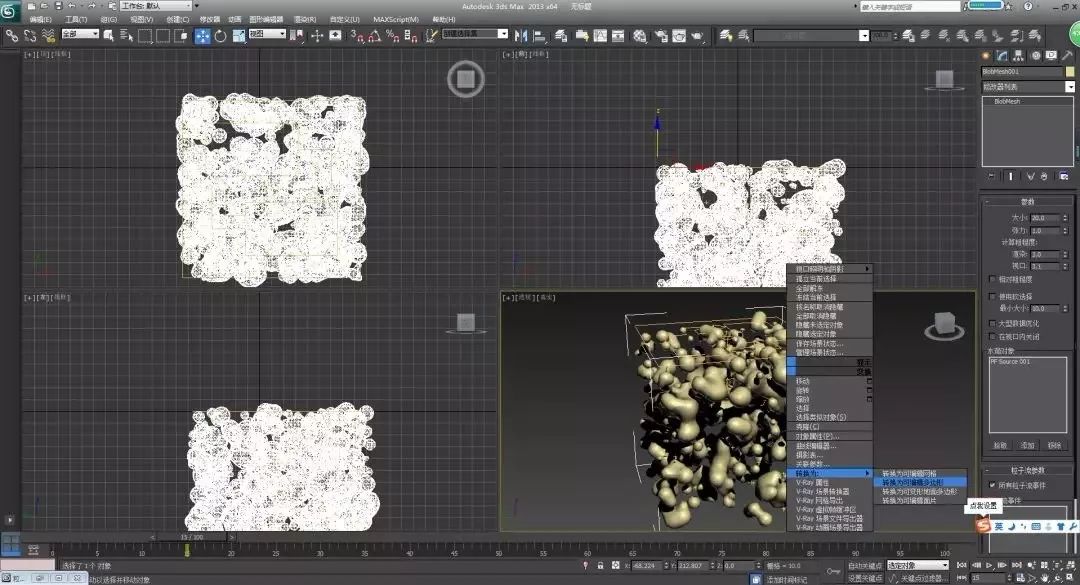

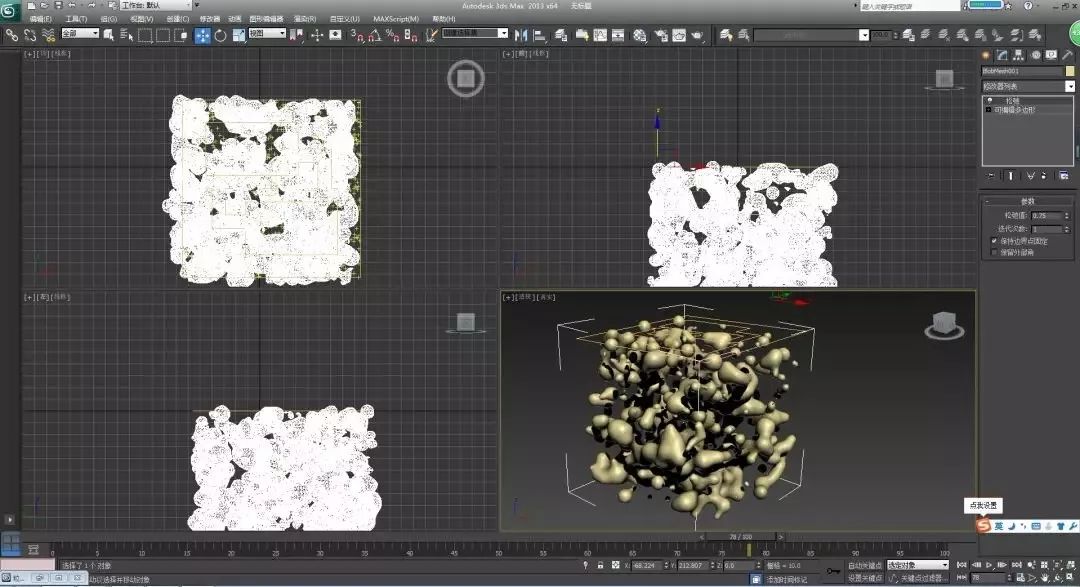

11.選中水滴網格包裹成的物體，右擊塌陷為多邊形。

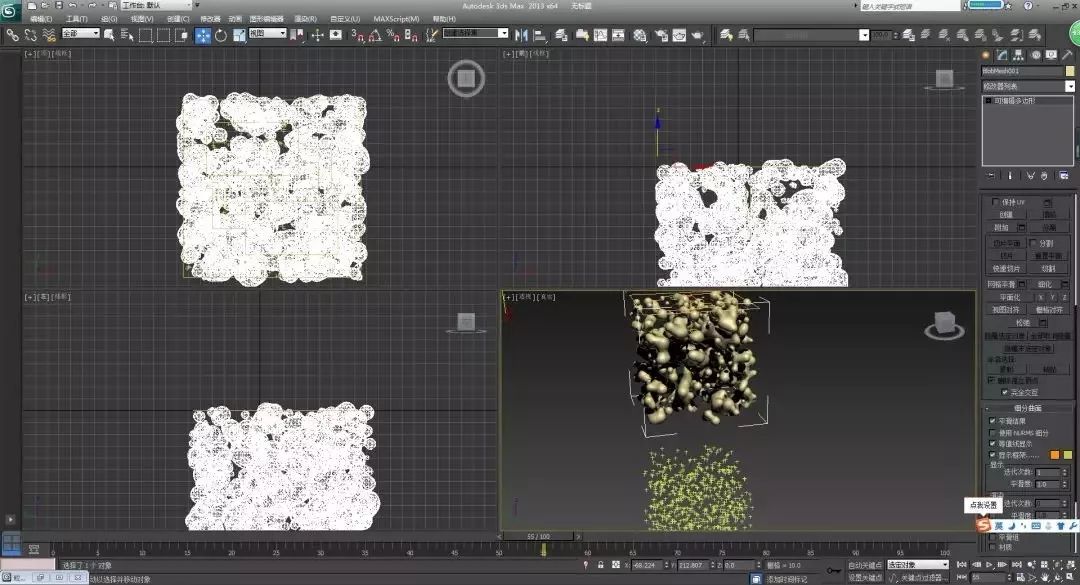

12.拖動下方幀數條，讓粒子遠離水滴網格后的物體，避免影響渲染。

13.也可在修改器中再添加松弛，調整松弛參數，讓物體松弛感更好。

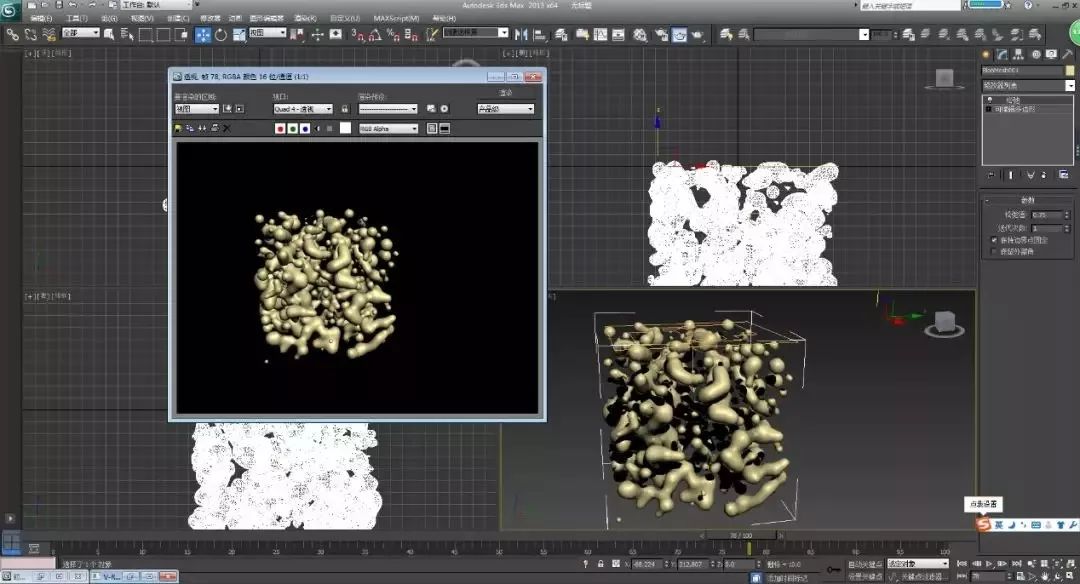

14.渲染查看效果

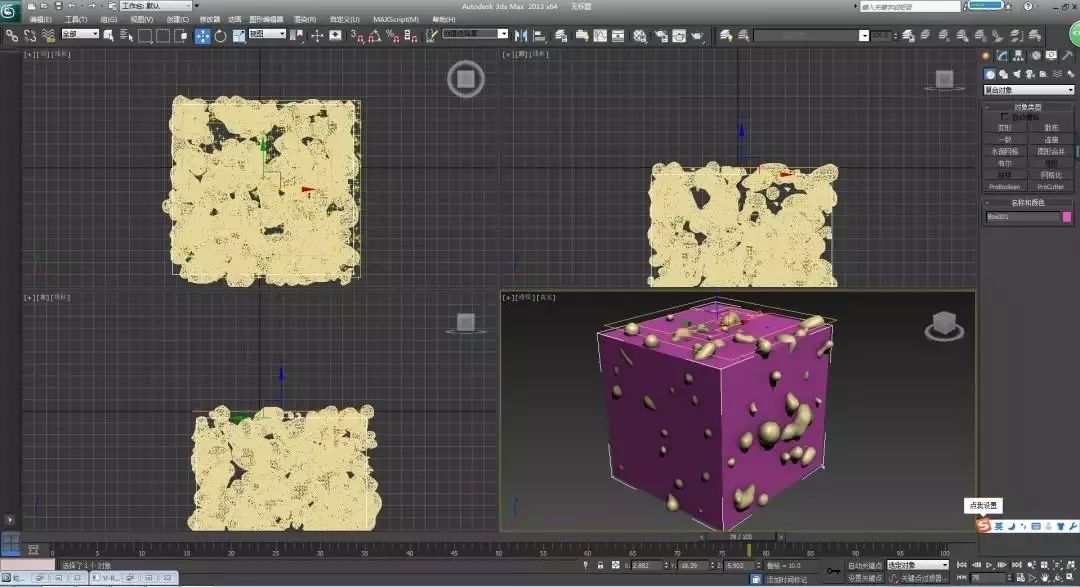

15.建立長方體，在復合對象卷展欄下“布爾”，減去水滴網格包覆的物體。

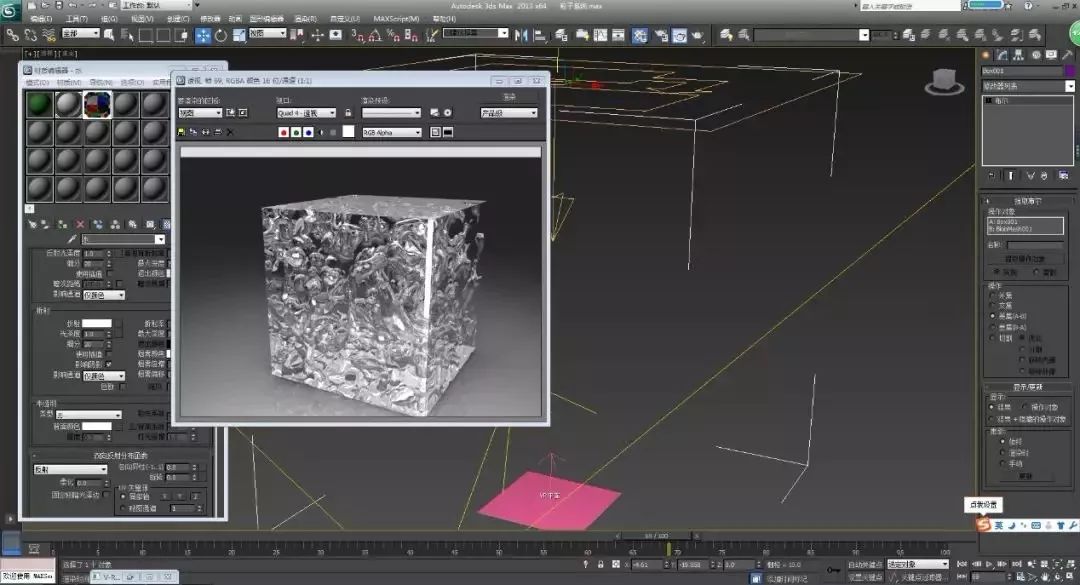

16.最后予任意透明材質查看效果。

步驟結束之后，讓我們來看看成品，是不是很好看？
