鋰硫（Li-S）電池是一種很有前景的新一代電池體系，具有高理論比容量（1675 mAh g^-1）和能量密度（2600 Wh kg^-1）。然而，硫正極仍面臨許多挑戰，其中，多硫化鋰中間體（Li₂S_x，x = 4-8）在液體電解質中的不穩定性是重要的挑戰之一。

?

由于親核的多硫化鋰和親電子的碳酸酯溶劑之間不可避免的化學反應，常規S正極與碳酸酯類電解質是不相容的。替代的醚類電解質面臨著長鏈Li₂S_x（4≤x≤8）中間體溶解的問題。

?

本文通過消除長鏈多硫化鋰生成和調控嵌鋰/脫鋰過程實現碳酸酯和醚類電解液中鋰硫電池正極的穩定。

1. 創新性地引入中心Fe連接體來將鋰化/脫鋰過程從長鏈Li₂S_x中間體的形成轉換為Li_yFeS_x中間體的形成。

2. 使得鋰硫電池在碳酸酯電解質中具有超過500次循環的穩定循環性能，沒有任何兼容性問題。

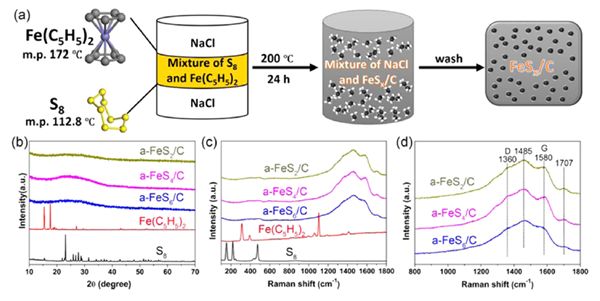

圖1?a-FeS_x材料的合成路線和表征

（a）制備a-FeS_x / C復合材料的示意圖。?

（b）商業化S₈，F(xiàn)e(C₅H₅)₂和所制備的a-FeS_x / C樣品的X射線衍射（XRD）圖。?

（c，d）商業S₈，F(xiàn)e(C₅H₅)₂和所制備的a-FeS_x / C樣品的拉曼光譜。

?

為了合成無定形FeS_x/ C（a-FeS_x?/ C）復合材料，將熔點為172-174℃的二茂鐵Fe(C₅H₅)₂與商業化硫混合，然后在由NaCl密封的密閉空間中200℃加熱24小時。（圖1a）。

?

X射線衍射（XRD）分析（圖1b）證實了FeS_x/ C的無定形/無序結構，a-FeS_x?/ C復合材料有四個拉曼峰（圖1c，d），與結晶FeS₂完全不同。

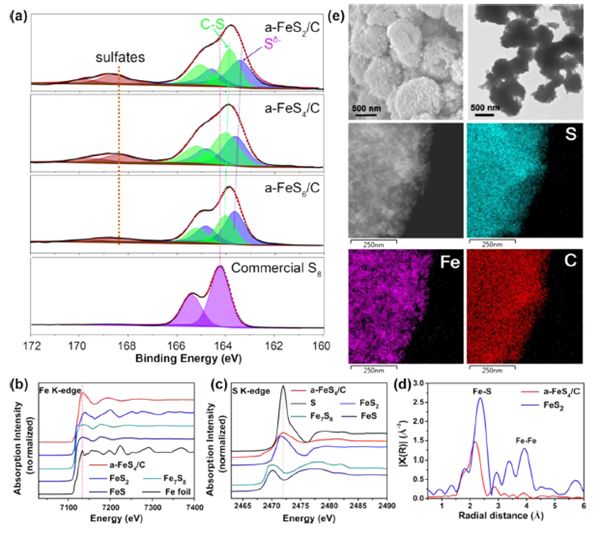

圖2?a-FeS_x?/ C復合材料的結構分析

（a）a-FeS_x?/ C復合材料和商業S₈的S 2p XPS光譜。

（b）與商業化的FeS₂，F(xiàn)e₇S₈，F(xiàn)eS和金屬Fe相比，a-FeS₄ / C的歸一化Fe K邊緣X射線吸收光譜（XAS）。?

（c）與商業FeS₂，F(xiàn)eS，F(xiàn)e₇S₈和S₈相比，a-FeS₄ / C樣品的歸一化S K邊緣非原位X射線吸收近邊結構（XANES）光譜。?

（d）a-FeS₄?/ C和商業化FeS₂的Fe K邊緣擴展的X射線吸收精細結構（EXAFS）光譜（R空間）的傅里葉變換。?

（e）a-FeS₄?/ C復合材料的掃描電子顯微鏡（SEM）和透射電子顯微鏡（TEM）圖像，以及a-FeS₄ / C樣品的掃描透射電子顯微鏡（STEM）圖像和相應的能量色散X 射線光譜（EDX）元素圖。

?

X射線光電子能譜（XPS）用于分析a-FeS_x / C復合材料的元素化學狀態（圖2a）。a-FeS₄ / C樣品的典型同步輻射X射線吸收光譜（XAS）在保護下進行，如圖2b-d所示。Fe K邊緣的吸收峰來自Fe 1s核心電子向未占據的4p態的躍遷。此外，a-FeS₄ / C樣品的遠程X射線吸收區域呈現相對平坦的曲線，這與其無定形結構一致。SEM和TEM圖像顯示a-FeS₄ / C產品主要由納米級絨毛球組成。

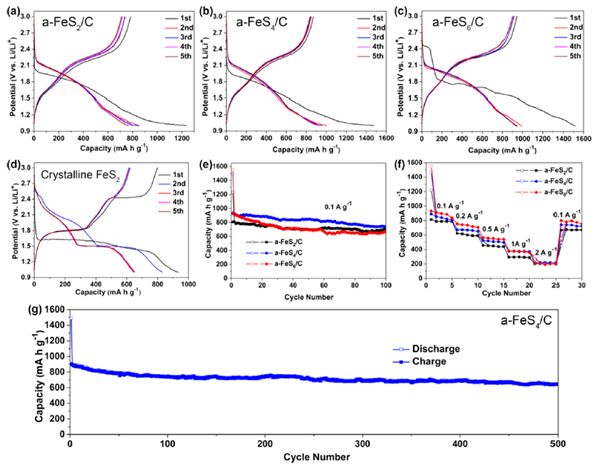

圖3?碳酸酯電解質中的電化學性能（1MLiPF₆溶于EC / DEC（1：1，v?/?v））

（a-d）a-FeS_x?/ C和結晶FeS₂電極在0.1Ag^-1下的1.0-3.0V的充放電曲線。

（e）a-FeS_x?/ C電極0.1A g^-1下的循環性能。

（f）a-FeS_x?/ C電極在0.1至2A?g^-1的電流密度下的倍率性能。

（g）a-FeS₄?/ C電極在0.1A g^-1下的長期循環性能，循環500周。

?

圖3a-c描繪了前五個循環的α- FeS_x?/ C電池在0.1A g^-1下的放電/充電曲線。?三個a-?FeS_x / C電極都呈現出類似形狀和電壓的放電/充電曲線，但隨著硫含量的增加，容量也增加。a-FeS₂?/C，a-FeS₄/C和a-FeS₆/C電極分別有1236,1474和1526mAh g^-1的初始放電容量。圖3e比較了三種α-FeS_x?/ C電極在0.1A g^-1下的循環穩定性。除了最初的幾個循環外，a-FeS₄ / C電極在100個循環中保持最高容量。此外，所有a-FeS_x / C電極都表現出可接受的速率性能，如圖3f所示。

圖4?在碳酸酯電解質中對a-FeS₄?/ C電極進行失效分析表征

（a）a-FeS₄?/ C電極在0.1A g^-1下的典型放電/充電曲線。?

（b）在不同放電或再充電狀態下α-FeS₄ / C正極的S 2p的非原位XPS光譜。（將電池放電至2.0,1.3和1.0V或再充電至1.7,2.3和3.0V。）

（c，d）第一次鋰化/脫鋰過程和循環后的完全脫鋰狀態a-FeS₄ / C電極的S K邊緣和Fe K邊緣XANES光譜的演變。

?

為了研究電化學反應機理，通過XPS分析了碳酸酯電解質中充電到各種狀態的α-FeS₄ / C正極。基于XPS和XANES結果，a-FeS₄?/ C陰極的電化學反應不涉及任何金屬Fe和Li₂S_x中間體的形成。a-FeS_x?/ C復合材料中的中心Fe原子會在循環過程中錨定S原子，形成固體Li_yFeS_x中間體而不是可溶性Li₂S_x物質。

?

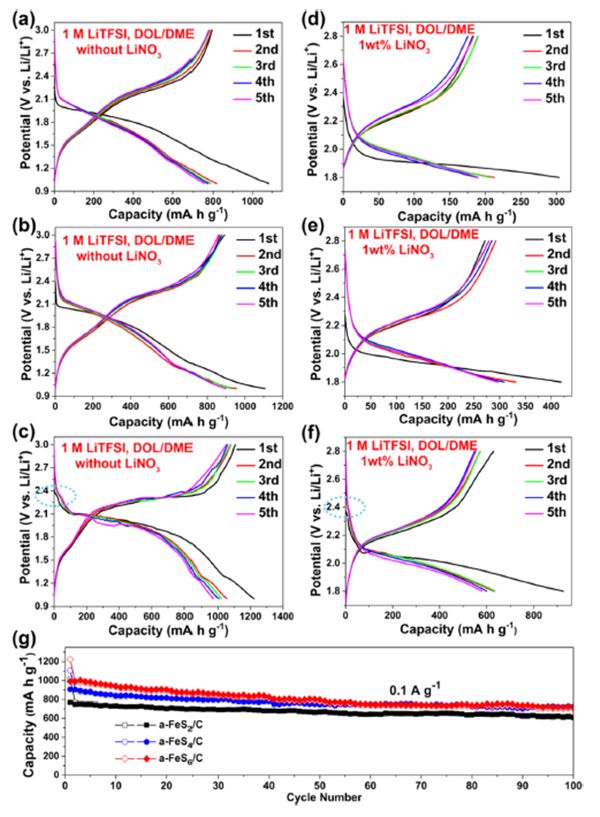

圖5?a-FeS_x?/ C電極在醚電解液中的電化學性能

（a-c）a-FeS_x?/ C電極在3.0-1.0V的電位區域與0.1Ag^-1電流密度下的充電/放電曲線。?

（d-f）a-FeS_x?/ C電極在0.1A?g^-1下的2.8-1.8V的電位區域的充電/放電曲線。?

（g）a-FeS_x?/ C電極在3.0-1.0V的電位區域與0.1Ag^-1的電流密度下的循環性能。這里的電解質是不含LiNO₃的1M LiTFSI 溶于DOL / DME（1：1，v / v）。

?

由電化學循環數據可知，LiNO₃添加劑顯然有助于減少a-FeS₆/C電池中的穿梭效應（特別是抑制過充電），但是由于電壓范圍受限而導致容量顯著降低。另一方面，對于a-FeS₂/C和a-FeS₄/C電池，LiNO₃添加劑是完全不必要的，因為它們的電化學機理不含多硫化物中間體的生成。

本文通過引入中心Fe連接體以排除長鏈多硫化鋰形成，是一種在碳酸酯和不含LiNO₃的醚基電解質中實現硫正極穩定循環的高效方法，使得鋰硫電池在碳酸酯電解質中擁有超過500次循環的穩定循環性能。

?

電化學循環數據證明了其電化學機理不含多硫化物中間體的生成，因此可以避免硝酸鋰等電解液添加劑的使用。這對于從另一個角度應對鋰硫電池的挑戰有重要的指導意義。

Stabilizing?Sulfur?Cathode?in?Carbonate?and?Ether?Electrolytes:?Excluding?Long-Chain?Lithium?Polysulfide?Formation?and?Switching?Lithiation/Delithiation?Route.?(Chem. Mater.,?2019,?DOI:?10.1021/acs.chemmater.8b04987)
