目前，商業化鋰離子電池（LIB）中的有機電解質會帶來嚴重的安全問題。采用固態無機電解質代替液體電解質被認為是最佳的解決方案。

?

當前，固體電解質的研究主要集中在鋰的導電氧化物上，如LISICON， LiPON，石榴石，鈣鈦礦和抗鈣鈦礦體系。通常這些物質需要一個轉變溫度來激活。

?

最近，包括thio-LISICON，Li₇P₃S₁₁和Li₁₀GeP₂S₁₂的硫化物基離子導體取得了重大進展，這些化合物具有高離子電導率。

?

盡管如此，硫化物基固體電解質仍然面臨著空氣和水分的挑戰。離子導體的另一個關鍵因素是鋰的配位環境，它直接影響離子的遷移和活化。大多數基于硫化物的超離子導體中的陽離子采用四面體或八面體配位，具有強鍵合作用。因此，必須探索鋰離子具有弱鍵合相互作用的其他配位結構，從而提高離子傳導性。

北京大學黃富強教授、上海高壓科學與技術高級研究中心呂旭杰和楊文革團隊基于“軟硬酸堿”理論，開發了一種新型的硫化物基超導體——Li₄Cu₈Ge₃S₁₂。

?

該超導體具有獨特的結構，剛性骨架中弱鍵合的Li具有高離子導電性和良好的穩定性。在潮濕空氣和LiOH溶液中都具有良好的穩定性。電化學穩定窗口高達1.5 V，可實現0.9×10^-4 S/cm的離子電導率和0.33 eV的低活化能。

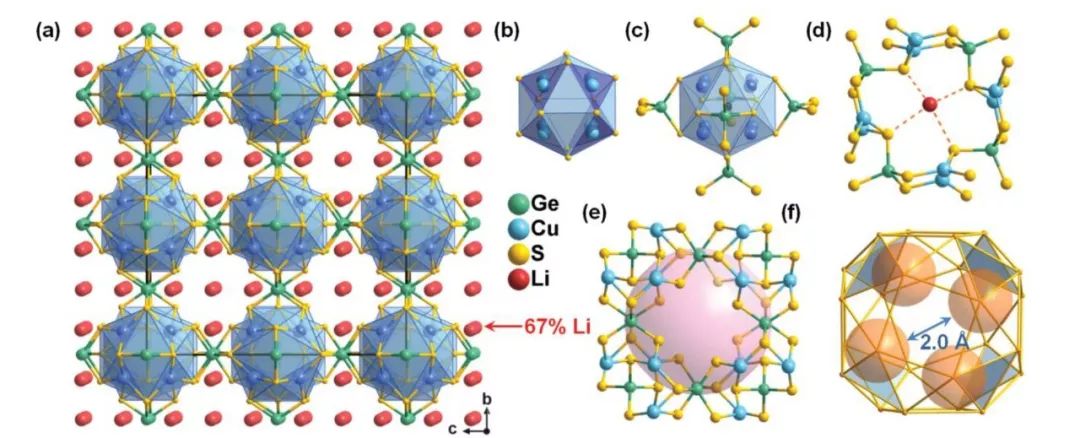

圖1 Li₄Cu₈Ge₃S₁₂的晶體結構

(a) 沿[100]方向觀察的結構;

(b) [Cu₈S₁₂]^16-二十面體簇的模型;

(c) [Cu₈S₁₂]^16-二十面體簇與[GeS₄]^4-四面體簇的連通;

(d) 陰離子腔中Li⁺的方形金字塔配位;

(e) [Cu₈Ge₆S₂₄]^16-簇形成直徑為6.8 ?的空腔；

(f) 考慮到S^2-半徑，[Cu₈Ge₆S₂₄]^16-簇窗口尺寸為2.0 ?的3D通道。

?

Li₄Cu₈Ge₃S₁₂（LCGS）的晶體結構如圖1所示，Cu，Ge和S構成陰離子骨架，而鋰離子占據空隙。整體可看作通過與[GeS₄]^4-四面體連接的二十面體[Cu₈S₁₂]^16-簇的邊緣共享堆積所成的立方體。

?

3D框架的空腔直徑為6.8??，隧道尺寸為2.0?，均大于Li⁺（1.5 ?）的直徑。LCGS結構中的Li⁺位于腔的平面方形隧道中，與四個硫化物形成正方形金字塔配位。Li-S距離為3.33(1) ?，比2.2-2.9 ?的鍵合長度長，弱結合的Li⁺可在硫化物開放框架中更自由地遷移。Cu-S和Ge-S在剛性陰離子骨架中強的共價鍵鍵合保證了Li⁺傳輸過程中LCGS的結構完整性。

?

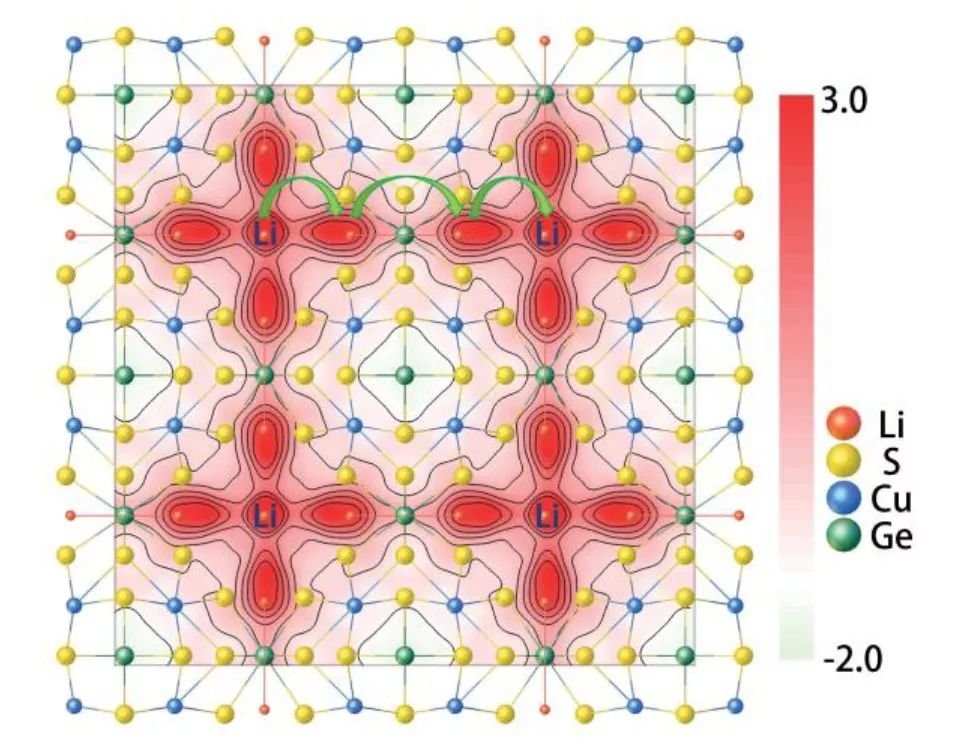

圖2 LCGS單晶在z = 0.25 xy-面的傅里葉變換電子密度圖

?

圖2為傅里葉變換得到的z = 0.25 xy-面結構的差異電子密度圖。結果表明LCGS中Li⁺的傳導路徑是通過3D傳導的，沿該路徑的擴散電子密度也表明Li⁺遷移具有低的能壘。

?

在一些銅硫化合物中，Cu是+1和+2的混合價，從而使得位點被不同反堿性離子占據。研究人員通過XPS和ICP-AES來驗證Cu的價態和Li⁺的濃度。實驗證實LCGS中僅存在Cu⁺，各元素配比與Li₄Cu₈Ge₃S₁₂相匹配。

?

圖3 LCGS的電化學性質

(a) 從低溫到高溫的交流阻抗譜；

(b) 電導率曲線給出的激活能E_a=0.33 eV；

(c) 在0~3 V和-0.5~1.25 V的電壓范圍內以0.1 mV/s得到的Li/LCGS/LCGS-Carbon/Pt電池的循環伏安曲線；

(d) Li/ Li₄Cu₈Ge₃S₁₂/Li對稱電池在0.1mA / cm²的電流密度下循環的直流極化曲線。

?

如圖3a所示，采用阻抗譜研究LCGS的離子電導率，可計算LCGS的離子電導率為0.9×10^-4?S/cm。

?

圖3b所示，從Arrhenius曲線的斜率可得LCGS的E_a為0.33 eV。相對高的離子電導率和低活化能是由于Li⁺與3D通道空位的弱鍵合。LCGS的電導率為3.6×10^-7 S/cm，低導電率可防止固態電池的自放電。

?

根據圖3d，?Li/Li₄Cu₈Ge₃S₁₂/Li對稱電池的電導率為0.4×10^-4 S/cm。

?

圖3c的循環伏安曲線表明LCGS電化學穩定性良好。

?

研究人員經過分析表明：一方面，LCGS可以避免在Li金屬負極上形成厚的鈍化層，從而防止相間阻抗的增大，另一方面，LCGS電解質是從1.5 V左右逐漸氧化具有高的電位窗口。為進一步確認LCGS與Li金屬的相容性，制造Li/LCGS/Li對稱電池并在0.1mA/cm²下循環，圖3d顯示電池電壓在循環期間幾乎保持不變，表明LCGS在循環過程中與Li金屬接觸具有良好的穩定性。

?

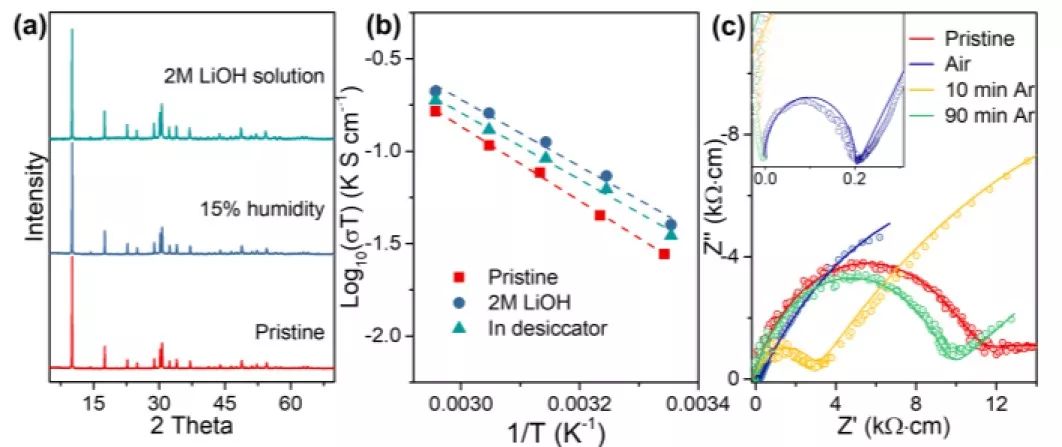

圖4 LCGS的化學穩定性評價。?

(a) LCGS在15％濕度空氣和2 M LiOH水溶液中暴露前后的XRD譜；

(b) Arrhenius曲線顯示暴露前后電導率和活化能的微小變化；

(c) 暴露于潮濕空氣時LCGS的離子電導率的可逆變化。

?

根據HSAB理論，硬酸對水中的氧具有高親和力，因此基于硫化物的離子導體易于在水分中分解。據此，研究人員選擇了一種軟酸Cu(I)來代替硬酸以構建更穩定的硫化物骨架。合成LCGS中水的存在表明材料對水分的穩定性得到提升。

?

在合成或暴露于空氣期間，水分子可被吸收到框架的孔中，然而，水和Li⁺之間的弱配合使得水分可以被除去。圖4a顯示了原始的LCGS、暴露于空氣后和LiOH溶液中的XRD衍射譜。所有峰與處理前的樣品保持一致，表明晶體結構非常穩定。

?

另一方面通過交流阻抗譜測量原始樣品和處理后樣品的離子電導率，僅觀察到電導率和活化能的微小變化，這意味著在低濕度空氣和LiOH溶液中的暴露不會影響LCGS的內在結構和電化學性質。

?

如圖4c所示，暴露于潮濕空氣后，LCGS的離子電導率顯著增加，離子電導率的增加與空氣濕度密切相關，研究人員將這歸結于水分子被吸收后的質子傳導性。配位環境決定了LCGS的穩定性和電化學性質，根據HSAB理論，相對軟的酸如Cu(I)和Ge(IV)會與軟堿S^2-形成強的共價鍵，剛性共價骨架對來自空氣和水中的氧具有低親和力，因而LCGS骨架在潮濕空氣或水溶液中具有優異的穩定性。?

這項研究基于HSAB理論設計了一種具有優異穩定性和高Li⁺電導率的硫化物基超導體Li₄Cu₈Ge₃S₁₂。

剛性Cu-Ge-S陰離子框架提供了穩定的支架，Li⁺位于框架內部通道中，與框架陰離子具有弱的鍵合作用。0-1.5 V的窗口中沒有觀察到顯著的氧化還原反應，在空氣和LiOH水溶液中表現出優異的化學穩定性，具有可逆的吸水和解吸特性。

Li₄Cu₈Ge₃S₁₂在室溫下的離子電導率為0.9×10^-4?S/cm，活化能為0.33 eV，證明了Li₄Cu₈Ge₃S₁₂硫化物基超導體具有高Li⁺導電性。

該研究對于篩選和設計更多樣化的固態鋰電解質結構具有一定的指導意義。

Chemistry Design Towards a Stable Sulfide-based Superionic Conductor Li₄Cu₈Ge₃S₁₂(Angewandte Chemie International Edition?DOI:?10.1002/ange.201901739)
