作為好用的化學軟件，ChemDraw可以用來畫分子結構圖、化學實驗裝置圖、化學方程式等等，那么在畫結構圖時就涉及到化學鍵，這樣就要掌握設置鍵長和鍵角的技巧，下面就一起來學習具體設置技巧。

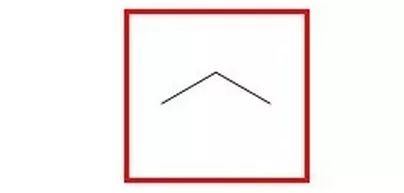

ChemDraw化學公式編輯軟件默認的化學鍵鍵角是120度，如下圖所示，畫圖時可以看出鍵角是120度。

圖1：默認化學鍵鍵角?

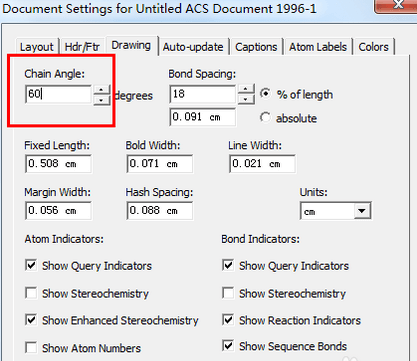

點擊File，然后點擊Document?Settings，跳出對話框點擊Drawing選項，我們看到Chain?Angle是120，這里舉例把他改成60。

?

圖2：修改默認化學鍵鍵角

?

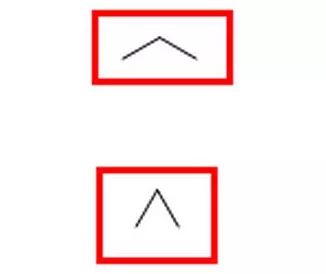

這樣我們隨便畫兩個連在一起的化學鍵，他們的鍵角就變成60度了。

?

圖3：60度化學鍵鍵角?

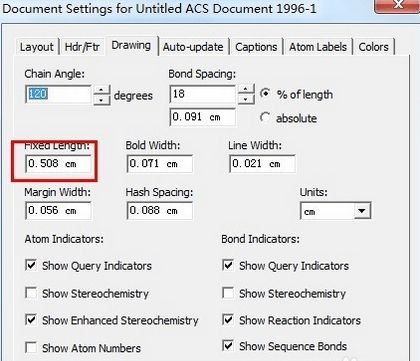

同樣的方法設置鍵長，下圖是設置之前的鍵長，我們從Document?Settings里面可以看到鍵長默認是0.508cm。

?

圖4：默認鍵長長度?

我們將鍵長該成1cm試試看，發現鍵長明顯變成了。

?

學了以上技巧，就可以用它畫聚合物結構圖了，具體可參考：【ChemDraw干貨】如何繪制高分子化合物聚苯乙烯

圖5：修改化學鍵鍵長?

看了上面的教程，想必大家都知道怎么設置鍵長和鍵角了，當然還可以設置鍵的厚度，寬度，比例等等，大家可以自己去摸索一下。
