最近在審改一篇擬刊發的論文，其中一個圖如圖1所示。

?

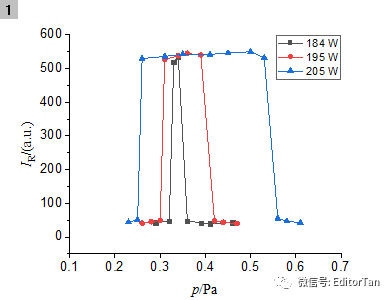

圖1 作者原圖

原圖特點：

?

（1）三條曲線都有階躍變化趨勢；

（2）高、低兩種狀態相同；

（3）階躍區間不同。

不足之處：

?

（1）曲線重疊，雖然用不同圖例和顏色區分，但不直觀（費眼）；

（2）階躍區間的差異和變化趨勢沒有表現出來。

優化策略：

?

優秀的圖不用文字描述而能“說”清、“說”明圖中的結論，即圖要有“自明性”。圖1的自明性不強，表現力較差。

三條曲線的高、低位兩個狀態的縱坐標數據相同，因此，縱軸數據為次要數據，在曲線分析中，可以認為它是一常量。

?

那么，圖1可以繪制3張單獨的曲線（3個圖層），設置縱軸、橫軸的區間相同，使三條曲線縱向堆疊，橫向區分，則繪制出圖2或圖3。

?

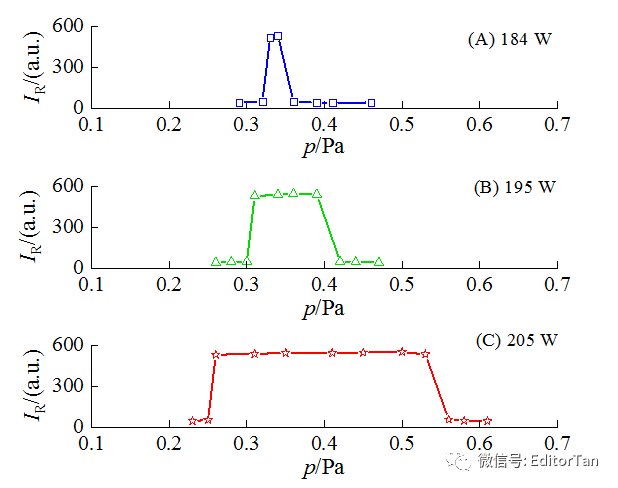

圖2 優化后的圖

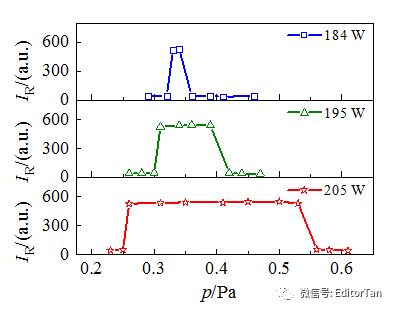

圖3 優化后的圖

對比原圖，圖2、圖3的表現力瞬間增強，“說”出了重要結論：隨著射頻功率的增大（184→205 W），等離子體發生E-H模式轉換所需的工作氣壓區間逐漸加寬。

對比圖2與圖3，圖3具有以下優點：

?

（1）更簡潔、更清晰；

（2）圖3是自動生成，繪圖效率高。

在圖3的繪制過程中，全選數據表，點擊窗口下方工具欄的“Stack…”，即可自動生成圖4的效果。

?

鑒于該圖縱軸數據不用考慮，可以壓縮圖4中曲線圖的高度，使之變?yōu)槠胀ǖ膱D片規格（寬高比3:4是黃金比例）。

?

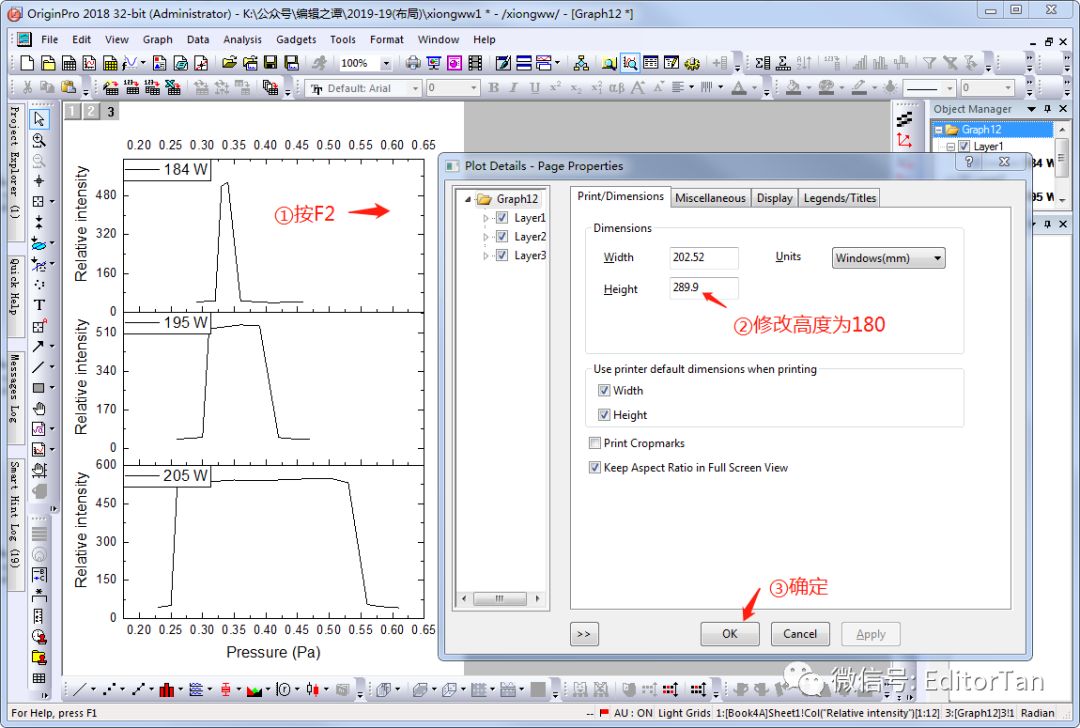

具體步驟：按F2，彈出“Plot Details”對話框，修改Height中的數據，然后點擊“OK”，即可將圖片高度整體壓縮（如圖5）。

?

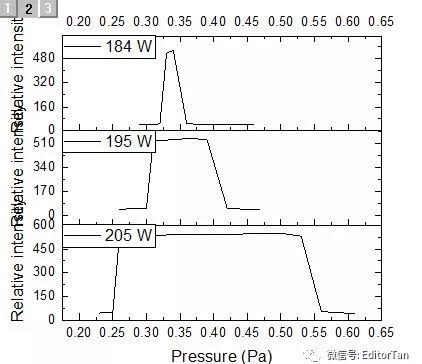

圖4 Stack圖高度的壓縮

?

圖5 高度自動壓縮

?

需要注意調整圖5中刻度值、主副刻度線的疏密適度、圖框先的顯示與否。

?

圖5中每條框線默認是有刻度的，對于上、右邊框的刻度線以及最上方的刻度值，建議關閉顯示，這樣可以使圖片不顯繁雜，更顯簡潔、清爽。最終效果如圖3所示。

在日常的科學實驗、論文寫作過程中，經常需要繪制各種各樣的數據曲線圖。利用Origin繪圖軟件可以非常簡單、快速地繪制出一張曲線圖，但是，通常我們很少去思考，怎樣將圖作得更具有說服力、更具有表現力。

優秀的繪圖往往不需要什么特殊的技巧，但重要的是，需要作者有意識地去評價、去思考：如何用圖自己“說”清楚，如何提升圖的表現力、區分度。
